Автоматичната рентгенова инспекция се превърна в най-критичния контрол върху качеството в съвременното производство на PCBA, особено когато скрити спойки като BGA, LGA и QFN доминират в платката. Въпреки че традиционните оптични методи все още играят роля, те просто не могат да видят какво се крие под тялото на компонента, което прави автоматичната рентгенова инспекция единственият надежден начин за постигане на истинско производство с нулево изпускане през 2025 г.
Традиционните AOI системи и ръчната визуална проверка зависят изцяло от видимата светлина. След като компонент седи на долната страна на чипа или се скрие под метален щит, светлината не може да достигне до спойките. Дори най-добрите 5-мегапикселови камери и 50× микроскопи виждат само горната повърхност на опаковката.
Те напълно пропускат кухини, мостове и ненамокрящи проблеми в BGA топките. За съвременните платки с висока плътност това означава, че голям процент от най-критичните споени съединения са ефективно невидими за оптичните методи.

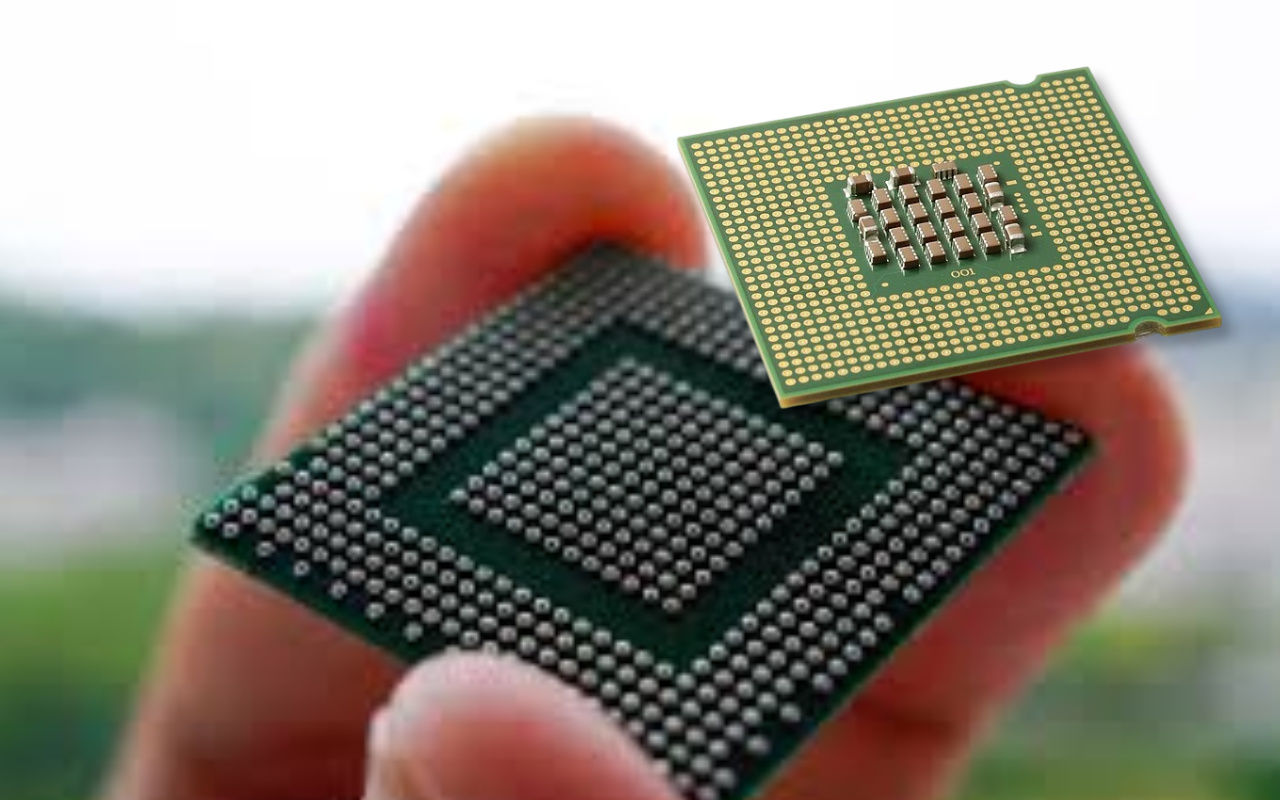

До 2025 г. повече от 75 % от ПХБ със средна и висока стойност съдържат поне една опаковка с дънен край. Една дънна платка на смартфон може да има 4–6 BGA чипа с 1000+ топчета всеки. Сървърните и автомобилните платки рутинно надхвърлят 8 000 скрити спойки на панел.
LGA гнездата, QFN захранващите модули и хеш платките за биткойн миньори добавят още хиляди невидими връзки. Тези скрити запоени съединения са водещата причина за повреди на място, но нито едно от тях не може да се види с нормален AOI или човешки очи.
Клиентите в автомобилната, медицинската, авиокосмическата и 5G инфраструктурата сега изискват нива на изчезване на дефекти под 50 ppm и често под 10 ppm. Една единствена скрита празнота или дефект на главата във възглавницата, който избяга на полето, може да предизвика пълно изземване на автомобила, което струва милиони долари.
Индустриалните данни от 2024–2025 г. показват, че скритите повреди на спойките представляват 45–65 % от всички гаранционни връщания във високонадеждна електроника. Намаляването на процента на бягство вече не е задължително – това е договорно изискване.
Множество EMS фабрики съобщават, че добавянето на рентгенова проверка намалява общите разходи за преработка и скрап с 18–38%. Времето за отстраняване на грешки за въвеждане на нов продукт намалява с 40–70%, тъй като инженерите могат незабавно да видят вътрешността на BGA съединенията, вместо да гадаят.
Един Tier-1 автомобилен EMS изчисли, че един изтеглен модул им струва 180 000 щ.д. гаранционни искове; тяхната рентгенова система от среден клас се изплати само за 11 месеца. Накратко, истинските пари се губят всеки ден, когато фабриката изпраща дъски без рентгенова проверка.

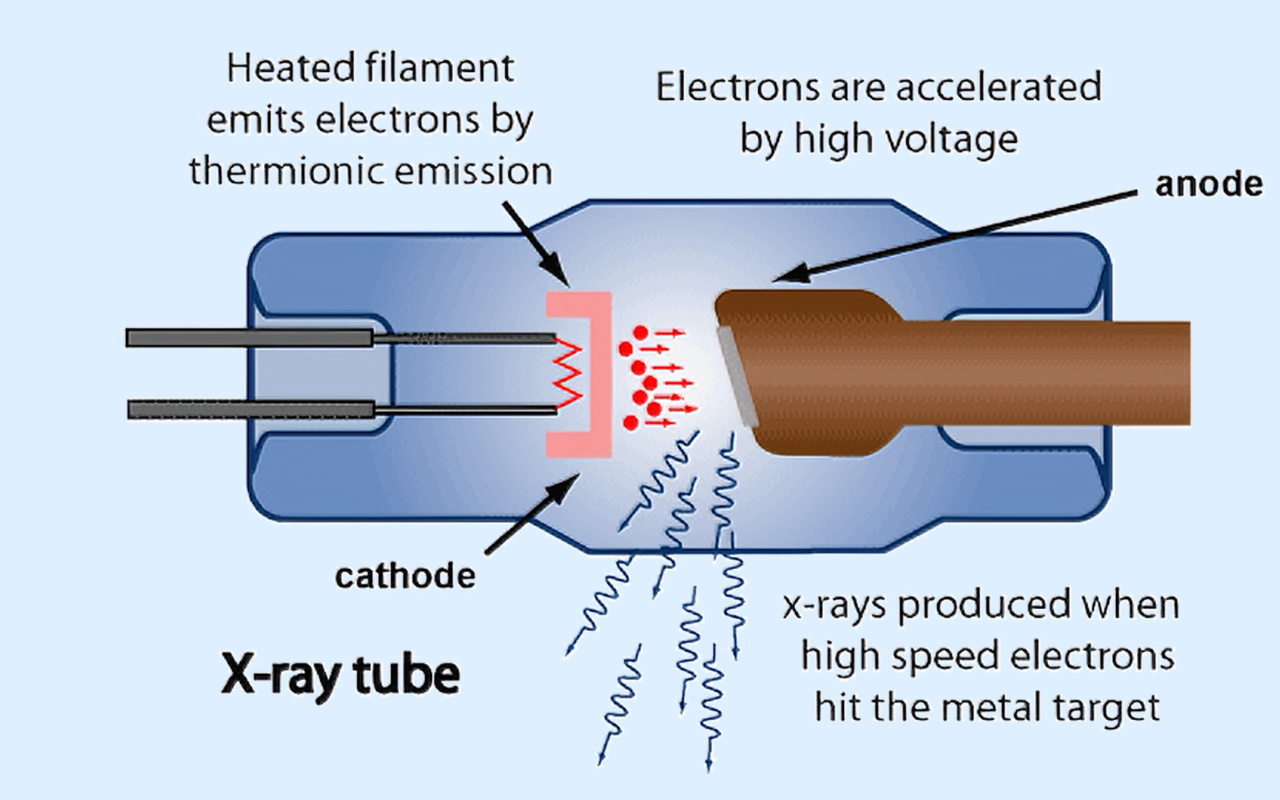

Рентгеновите лъчи са високоенергийни фотони, които преминават лесно през материали с ниска плътност като FR-4, маска за запояване и пластмасови опаковки, но те се абсорбират силно от метали с висока плътност като мед, калай-олово и злато. Колкото повече метал има по пътя, толкова по-малко рентгенови фотони достигат до детектора, създавайки ярко до тъмно изображение в сива скала.
Спойката изглежда много ярка, кухините изглеждат черни, а медните следи са сиви. Тази разлика в плътността е точно причината, поради която рентгеновата проверка разкрива скрити спойки, които оптичните системи никога не могат да видят.

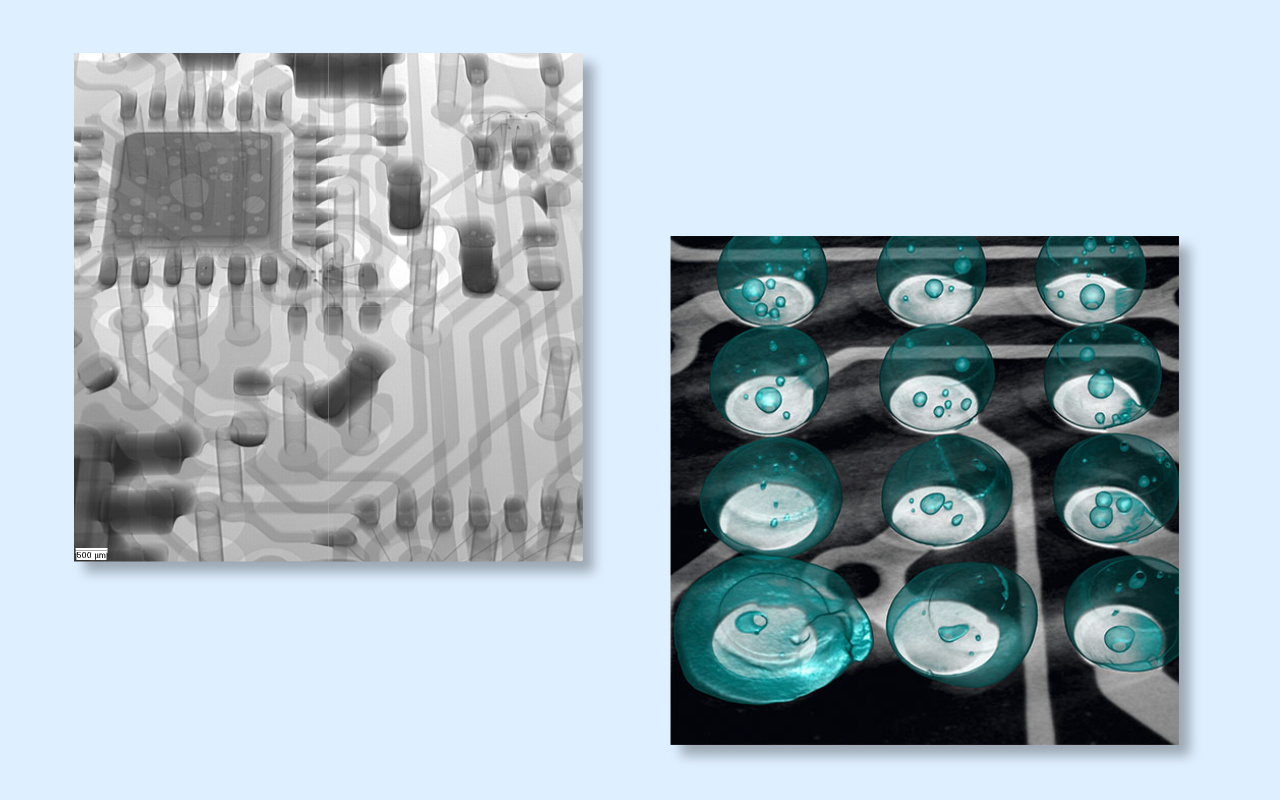

2D система прави едно право надолу или леко наклонено изображение – бързо и евтино, но припокриващите се топки създават сенки. 2.5D система добавя множество наклонени ъгли до 70°, за да намали припокриването и да даде псевдо-дълбочина.
Истинският 3D CT завърта дъската (или тръбата/детектора) на 360° и реконструира хиляди срезове в пълен обемен модел. С 3D CT инженерите могат да нарязват BGA на произволна височина и да измерват точния празен обем – без предположения, без сенки.
Запечатаните тръби са фабрично запечатани за цял живот, не изискват поддръжка и издържат 8 000–15 000 часа, но най-малкият размер на петното обикновено е 3–5 µm. Отворените (микрофокусни) тръби могат да достигнат разделителна способност 0,5–1 µm и да издържат над 100 000 часа, но нишката трябва да се сменя на всеки 12–24 месеца на цена от 8 000–15 000 щатски долара.
Повечето 3D CT системи с висока разделителна способност използват отворени тръби, докато базовите 2D машини използват запечатани тръби.
Днешните детектори с плосък панел (FPD) предлагат 50–100 µm пикселна стъпка и 16-битова дълбочина за отличен контраст. Усилвателите на изображението, които все още се намират в по-старите машини, губят детайли и страдат от геометрично изкривяване.
Трите най-големи фактора, влияещи върху качеството на окончателното изображение, са: (1) размер на петното на рентгеновата тръба, (2) геометрично увеличение (разстояние между източника и платката) и (3) кадрова честота на детектора и битова дълбочина. По-добрите стойности и в трите създават по-ясни, по-чисти снимки на малки кухини и микропукнатини.
Празнините се появяват като тъмни кръгове вътре в ярки топки за спойка. IPC-A-610 клас 2 позволява една топка да има до 30% празнини и средната стойност на опаковката ≤25%. IPC клас 3 и повечето автомобилни договори затягат това до ≤25 % на топка и ≤15–20 % средно.
Много клиенти от ниво 1 сега изискват ≤10 % средно изпразване на BGA устройства с критично захранване и сигнал, тъй като големите празнини намаляват топлинната и електрическата производителност и причиняват ранни повреди на място.
Дефектът на главата във възглавницата (HiP) изглежда като тъмен полумесец или пръстен, където BGA топката никога не е намокрила напълно подложката - често срещано след многократно преформатиране.
Ненамокрянето се показва като пълна тъмна празнина между топката и подложката. Прекомерното свиване се появява като сплескани или гъбовидни топчета, които могат да се окъсят със съседните щифтове. И трите дефекта са напълно невидими за AOI, но незабавно очевидни на рентгенова снимка.

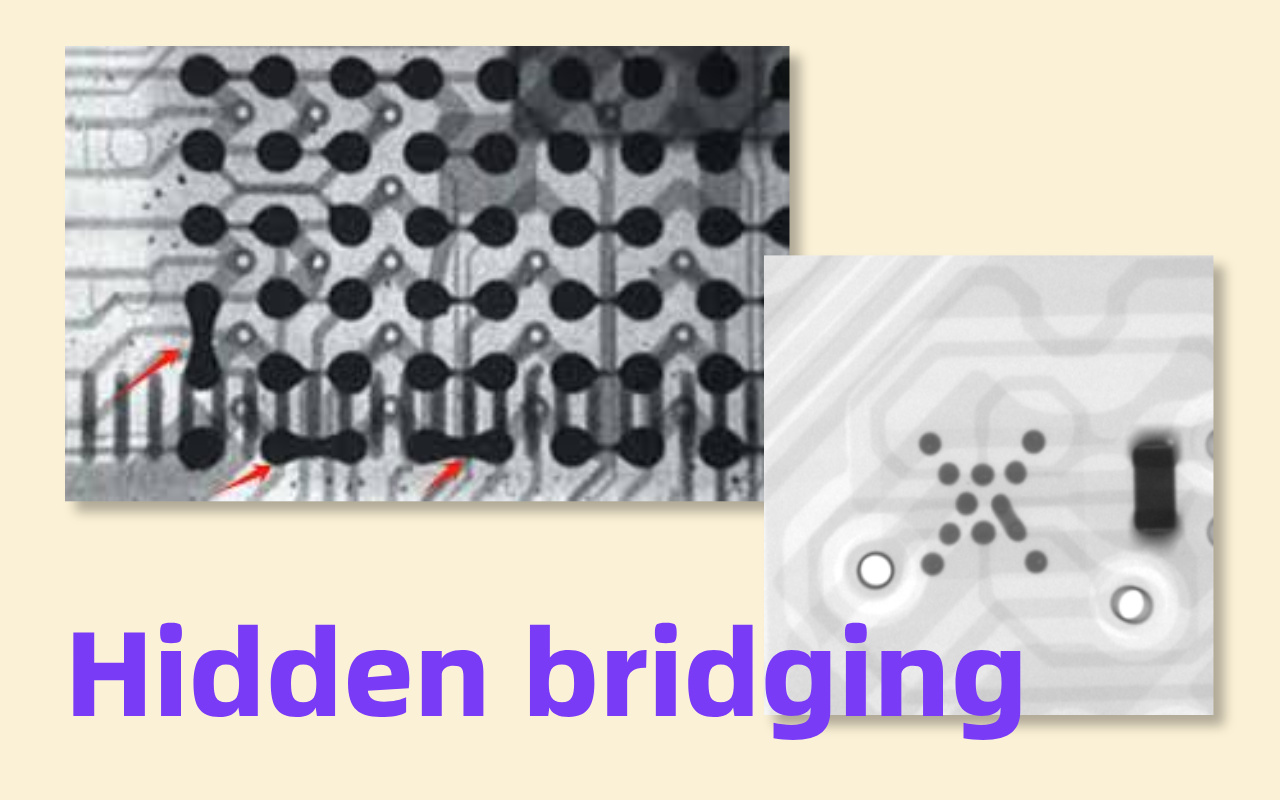

Споените мостове между съседни BGA или QFN щифтове се появяват като ярки бели връзки в рентгеновото изображение.
Тъй като мостът се крие под опаковката, AOI и визуалната проверка го пропускат в 100% от времето. Единичен скрит мост може да причини незабавно късо съединение и повреда на платката.
Недостатъчният обем на припоя показва по-малки, по-тъмни топчета с ниска височина на отстояние. Излишната спойка създава изпъкнали или гъбести форми и рискува шорти.
Пукнатините на пастата във вътрешността на фугата – за разлика от кухините при префлоуването – се появяват като неправилни тъмни зони и отслабват механичната якост. Всички се измерват лесно с модерен рентгенов софтуер.

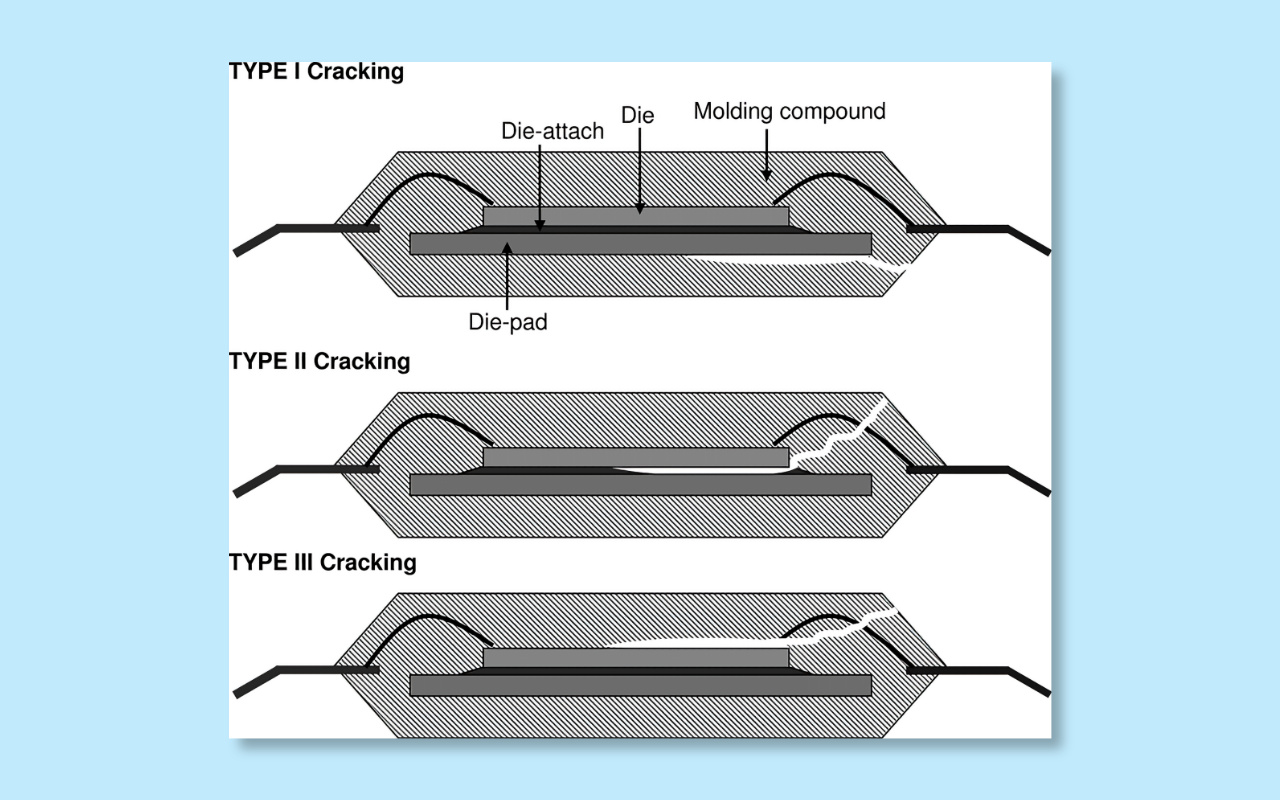

Влагата, уловена в PCB, експлодира по време на преформатиране (ефект 'пуканки'), създавайки видимо разделяне на слоя или разслояване. Пукнатините на цилиндъра и ъгловите пукнатини във отворите също са невидими от повърхността.
Рентген с висока разделителна способност или компютърна томография улавя тези дефекти преди функционален тест, предотвратявайки периодични повреди на място.
В 16–32-слойните платки кухините в микропреходното покритие, напуканите отвори и разтварянето на мед във вътрешния слой са често срещани, но напълно скрити.
Само 3D CT с голямо увеличение може да разреже дъската и да разкрие дебелината на покритието и целостта на каналите. Тези дефекти предизвикват нарастващо безпокойство, тъй като дъските стават по-тънки и броят на слоевете нараства.
Модерна 2D или 2.5D система обикновено завършва една дъска за 5–15 секунди, което я прави идеална за линии, работещи с 500–2 000 дъски на смяна. Високоскоростните вградени 3D CT системи (като Omron VT-X750 или Nordson Quadra 7) се нуждаят от 25–60 секунди на платка, но те работят напълно автоматично на конвейера.
Лабораторен клас офлайн 3D CT може да отнеме 3–15 минути на дъска, защото събира хиляди проекции. В реалните фабрики 2D/2.5D се избира за потребителска електроника, докато 3D CT доминира в автомобилното, медицинското и сървърното производство.
2D изображенията страдат от припокриващи се сенки - инженерите често предполагат дали тъмното петно е празнота или просто още една топка отгоре. 2.5D намалява припокриването с наклонени изгледи, но все още не може да измери истинския празен обем.
Истинският 3D CT реконструира цялата топка за спойка в 3D, позволявайки на софтуера да изчисли точния процент празноти, височината на топката и дори дебелината на спойка на всяка подложка с точност под микрона. За продуктите от клас 3 и автомобилните продукти само 3D CT отговаря на изискването 'без предположения'.
Типичният 2D/2.5D шкаф е с размери около 1,2 m × 1,5 m и тежи под 2 тона – лесен за поставяне навсякъде по линията.
3D CT системите от висок клас са много по-големи (2,5 m × 3 m или повече) и могат да тежат 6–10 тона поради тежката гранитна основа, въртящия се манипулатор и допълнителното оловно екраниране. Много фабрики трябва да построят специално екранирано помещение за 3D CT, добавяйки подово пространство и строителни разходи.
Използвайте 2D/2.5D, когато имате средни изисквания за надеждност, висока пропускателна способност и BGA предимно със стандартна стъпка (0,8 mm и повече).
Изберете 3D CT, когато продуктът е автомобилна ADAS, космическа авионика, 5G базови станции, медицински импланти или всяка платка, където единичен скрит дефект може да струва повече от самата машина.
По-малко от 50 дъски на ден → офлайн 2D/2.5D е достатъчно. 50–500 дъски на ден → офлайн 2.5D или начално ниво 3D CT. Над 500 платки на ден → вграден 3D CT с конвейер и ръкостискане на SMEMA е задължително, за да поддържа SMT линията да тече без затруднения.
Машините от начално ниво обработват панели с размери 300 mm × 250 mm; среден диапазон отиват до 510 mm × 510 mm; вградените системи от най-високо ниво приемат 610 mm × 610 mm или по-големи сървърни панели.
Дебелите захранващи модули (4–6 mm) и 20–32-слойните платки изискват по-здрави рентгенови тръби (160–225 kV), за да проникнат през медта и препрега без загуба на контраст.
Стандартен 1,0 mm/0,8 mm стъпка BGA → 3–5 µm размер на петното е достатъчен. 0,4–0,5 mm ултра фина стъпка BGA и 01005 пасиви → нужда от <1 µm микрофокусно петно. Микро-BGA и пакети на ниво пластина в мобилни телефони → 0,5 µm или по-добри вече са често срещани.
Офлайн машините се зареждат ръчно и са идеални за NPI, анализ на неизправности и нисък до среден обем.
Вградените машини се намират директно в SMT линията след преформатиране, автоматично получават дъски чрез конвейер, инспектират и сортират преминаване/неуспешно без човешко докосване. Inline е от съществено значение, когато дневната продукция надвишава 400–500 платки.
Уважаемите шкафове поддържат изтичане под 0,5 µSv/h на 5 cm от всяка повърхност - по-ниско от естествения фон в много градове.
Потърсете регистрация на FDA/CDRH (САЩ), маркировка CE (Европа) и сертификат GBZ 117 за Китай. Блокировката на вратите, аварийното спиране и личните дозиметри са стандартни функции за безопасност.
Задължителни функции през 2025 г.: автоматично изчисляване на процента празнини, броене на BGA топки и откриване на липсващи топки, 3D нарязване, CAD/Gerber наслагване, класификация на дефекти с изкуствен интелект и директно експортиране към MES/SPC системи.
Добрият софтуер може да намали времето за преглед от оператора с 80% и да елиминира човешката грешка в преценката.
Инженерите импортират Gerber, ODB++ или CAD файлове, дефинират региони на интерес (ROI) около всеки BGA/QFN, улавят известна добра платка като златна проба, след което задават прозорци на толеранс за диаметър на топката, процент празнини и подравняване. Съвременният софтуер завършва програмирането за 30–90 минути вместо за дни.
Всяка смяна започва с талон за калибриране, който проверява геометричното увеличение, контраста и линейността на детектора.
Бързо 30-секундно сканиране потвърждава, че системата е в рамките на спецификацията. Много фабрики също провеждат ежедневна златна дъска, за да проверят повторяемостта, преди да започне производството.
Линиите с висок микс и нисък обем използват ръчни наклонени изгледи и преценка на оператора.
Линиите с голям обем изпълняват напълно автоматизирани рецепти с фиксирани ъгли, автофокус и решения за преминаване/неуспех, взети от софтуера в реално време.
Вградените 3D CT системи могат да превключват рецепти за <5 секунди между различни продукти.
Когато се маркира дефект, софтуерът показва точните X/Y координати и 3D срез. Операторът или сервизната станция получава ясен образ с ограден проблем.
Истинските дефекти отиват за преработка; фалшивите обаждания се връщат обратно, за да се подобри AI моделът.
Съвременните рентгенови апарати изнасят процент на празнота, статистика за височината на топката, изображения на дефекти и числа за добив директно във фабричните MES и SPC платформи.
Мениджърите могат да видят диаграми на Парето в реално време на тенденциите на изпразване и да проследят всяка повредена платка по сериен номер, което позволява истински контрол на процеса в затворен цикъл.

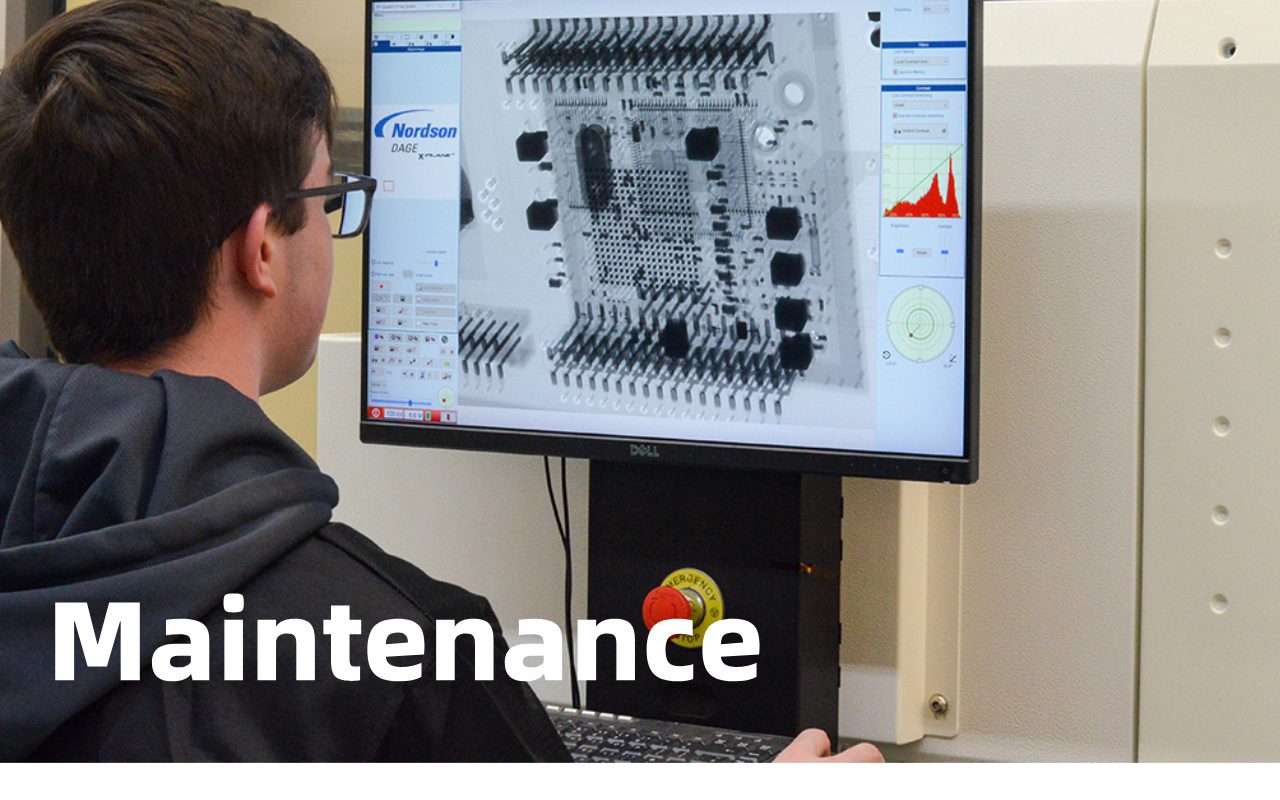

Ежедневно: избършете прозореца на детектора с кърпа без мъх и изопропилов алкохол, проверете блокировките на вратите и бутоните за аварийно спиране, пуснете калибровъчния талон и проверете температурата на охлаждащата вода (160 kV+ машини).
Ежеседмично: вакуумирайте вътрешността на шкафа, почистете релсите на манипулатора и проверете кабелите за износване.
Месечно: проверете тока на нажежаемата жичка и размера на петна върху системи с отворена тръба, сменете въздушните филтри на охлаждащия модул и извършете пълно изследване на изтичането на радиация с калибриран брояч на Гайгер. Следването на този прост график поддържа времето за работа над 98 % и предотвратява скъпи непланирани прекъсвания.
Модерните шкафове използват 2–5 mm еквивалентни на олово стоманени панели плюс прозорци от оловно стъкло, намалявайки изтичането до <0,5 µSv/h на всяка външна повърхност. Двойните блокиращи превключватели незабавно прекъсват високото напрежение, ако някоя врата се отвори.
Операторите носят дозиметри с пръстен или китка; месечните показания обикновено са 5–20 µSv (далеч под законовата граница от 20 mSv/година). Бременните работнички просто се назначават далеч от зоната на конзолата. Данните от реалния свят от стотици фабрики показват нулево измеримо въздействие върху здравето след десетилетия употреба.
Всяка уважавана машина носи маркировка CE съгласно Директивата за машините и Директивата за електромагнитна съвместимост, регистрация на FDA/CDRH в Съединените щати и сертификат GB 18871 / GBZ 117 в Китай. IEC 62356-1 специално урежда радиационната безопасност на индустриалното рентгеново оборудване.
Годишните радиационни изследвания и записи от трети страни са задължителни в повечето страни. Закупуването на сертифицирана система елиминира правния риск и удовлетворява всеки автомобилен и медицински одитор още от първия ден.
До края на 2025 г. най-добрите системи постигат >98% точност на автоматично класифициране за кухини, HiP, мостове и липсващи топки.
Моделите за дълбоко обучение, обучени върху милиони реални BGA изображения, намаляват времето за преглед от оператора от 30–40 минути на платка до под 3 минути. Някои фабрики съобщават, че процентът на фалшивите обаждания намалява от 25 % до под 2 %, което позволява 100 % рентгенова проверка дори на линии с голям обем.
Новите трансмисионни и течнометални струйни тръби вече достигат 200–500 nm размер на петна в производствените машини (преди това само лабораторни). Тези тръби позволяват на инженерите ясно да виждат микро-BGA със стъпка 0,3 mm и 008004 пасиви.
Nikon, Nordson и Comet доставят тези тръби днес, като цените са паднали с 30–40% през последните 18 месеца.
Вградените 3D CT системи сега изпращат в реално време данни за процента празнини и височината на топката директно обратно към принтера за спойка и машини за поставяне.
Ако средното изпразване надхвърли 12%, принтерът автоматично намалява отвора на шаблона или добавя допълнителен печатен щрих. Тази корекция в затворен цикъл поддържа добива над 99,9 % без човешка намеса.
Пълните набори от 3D CT данни се качват на фабричния цифров близнак. Инженерите симулират термични цикли и тестове за падане на виртуалната платка, преди да бъде построена една физическа единица.
Местоположението и размерът на празнините са свързани с дългосрочни модели на надеждност, което позволява на дизайнерските екипи да коригират проблеми на етап CAD, вместо след производството. Водещите OEM производители на автомобили и сървъри вече изискват готови за цифрови близнаци рентгенови данни в своите договори с доставчици.
Съвременните рентгенови системи PCBA са напълно затворени шкафове с 2–5 mm екранировка, еквивалентна на олово. Измереното изтичане на 5 cm от всяка повърхност обикновено е 0,2–0,5 µSv/h — по-ниско от естествения радиационен фон в много градове (0,3–0,8 µSv/h). Годишната доза на оператора обикновено е 0,05–0,3 mSv, далеч под международните ограничения от 20 mSv/година. Бременните оператори просто избягват да стоят точно до шкафа по време на сканиране. Реални фабрики, използващи тези машини в продължение на 20+ години, отчитат нулеви здравни инциденти, свързани с радиация.
Нито един инструмент не замества всичко. AOI превъзхожда видимите дефекти (надгробни паметници, липсващи компоненти, полярност); Рентгеновите лъчи са единственият начин да се видят скрити спойки и вътрешни дефекти на печатни платки; I.C.T и летяща сонда проверяват електрическата свързаност. Най-добрата практика в индустрията през 2025 г. е AOI → X-ray → I.C.T за високонадеждни платки. Използването на трите заедно обикновено повишава добива при първо преминаване над 99,5 % и възвращаемостта на полето под 50 ppm.
Реалните данни на EMS от 2023–2025 г. показват: – Потребителски/заводи със среден обем: 12–18 месеца – Автомобилни/медицински/фабрики с висока надеждност: 6–12 месеца – Фабрики за сървъри и телекомуникации: често 4–9 месеца Възвръщаемостта идва от намалена преработка, по-малък брак, по-кратко време за отстраняване на грешки в NPI и избегнати гаранционни искове. Един Tier-1 EMS изчисли, че всяка предотвратена повреда на място спестява US$8 000–$150 000, така че дори 3D CT система за US$250 000 се изплаща бързо.
IPC-A-610-H (2020) и най-новите автомобилни стандарти: – Клас 2: ≤30 % кухина във всяка отделна топка, ≤25 % средно в целия пакет – Клас 3 и повечето автомобили: ≤25 % единична топка, ≤15–20 % средно – Много Tier-1 OEM производители (Tesla, Bosch, Huawei, Nvidia) вече се прилагат ≤10 % средно и липса на празнота >20 % в критични мощност/сигнални топки. Празнините, по-големи от 25 %, драстично намаляват живота на термични цикли и се отхвърлят направо.
да Всички съвременни рентгенови системи се справят безпроблемно с двустранно оформени плоскости. Завършените лаптопи, смартфони, автомобилни ECU и дори цели двигатели с LED светлини се проверяват рутинно. Функциите за накланяне и завъртане позволяват на операторите ясно да разделят изображенията от горната и долната страна. Някои фабрики дори използват напълно опаковани захранвания с рентгенови лъчи, за да проверят вътрешните запоени съединения и кабелната обвивка.
