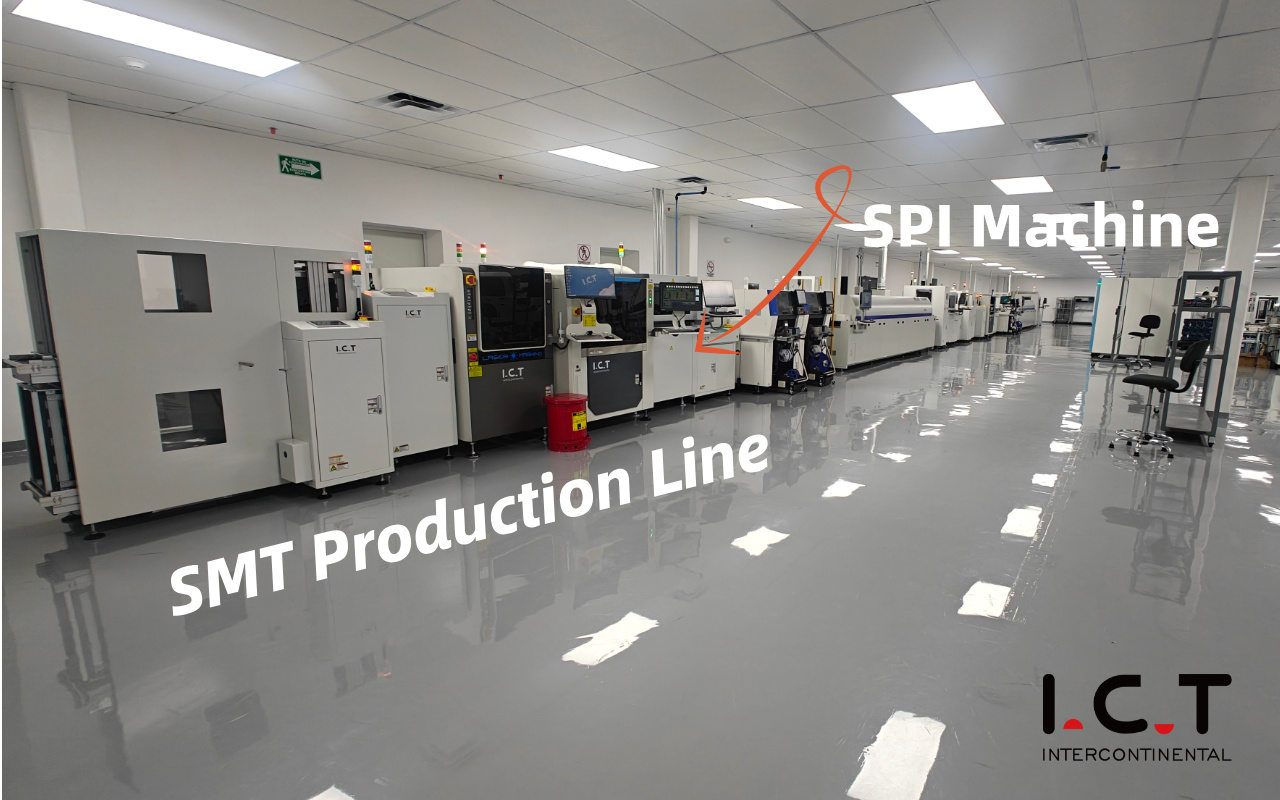

Проверката на спояващата паста (SPI) е критична част от съвременната технология за повърхностен монтаж (SMT). Има обаче случаи, в които SPI може да не е необходим. Независимо дали се дължи на ниски производствени обеми, прост дизайн или специфични производствени процеси, някои сценарии могат да заобиколят тази автоматизирана стъпка на проверка. Тази статия изследва ситуации, при които SPI може да не е необходим и компромисите, които идват с пропускането му.
При прототипиране с малък обем, често използвано в еднократно или в малки партиди производство, пастата за запояване се нанася ръчно с помощта на спринцовки или малки шаблони. След нанасяне на паста, за създаване на крайния продукт се използва ръчно запояване или префловане на парна фаза. Операторите могат да наблюдават и коригират приложението за поставяне в реално време, като незабавно коригират всички несъответствия. Този директен контрол елиминира необходимостта от автоматизиран SPI, който обикновено се използва за управление на променливостта при високоскоростен печат с голям обем. За прототипиране, където обемите на пастата са по-малки и вариациите са по-малко критични, ръчната намеса обикновено е достатъчна.
За любители, производители или малки инженерни екипи, произвеждащи по-малко от 10 платки, автоматизираният SPI често не е рентабилен или необходим. Тези серии обикновено включват ръчно поставяне на компоненти върху платки с ръчно отпечатана или разпределена паста. Визуалните проверки под увеличение, комбинирани с функционални тестове, обикновено са достатъчни, за да се гарантира, че монтажът е правилен. В тези случаи времето и разходите, необходими за настройка и поддръжка на SPI системи, могат далеч да надхвърлят ползите, особено когато се работи с прости дизайни.
Настройката и програмирането на SPI система изисква значително време и инвестиции. Това често е оправдано за големи обеми, където ползите от автоматизираната проверка се изплащат с времето. Въпреки това, при серии от по-малко от 50 платки, фиксираните разходи на SPI системите надхвърлят потенциалните спестявания от по-малко дефекти. Без SPI операторите могат да ускорят циклите на прототипиране и да намалят разходите, което е особено критично при бързо повторение на дизайна във фазите на изследване и развитие.

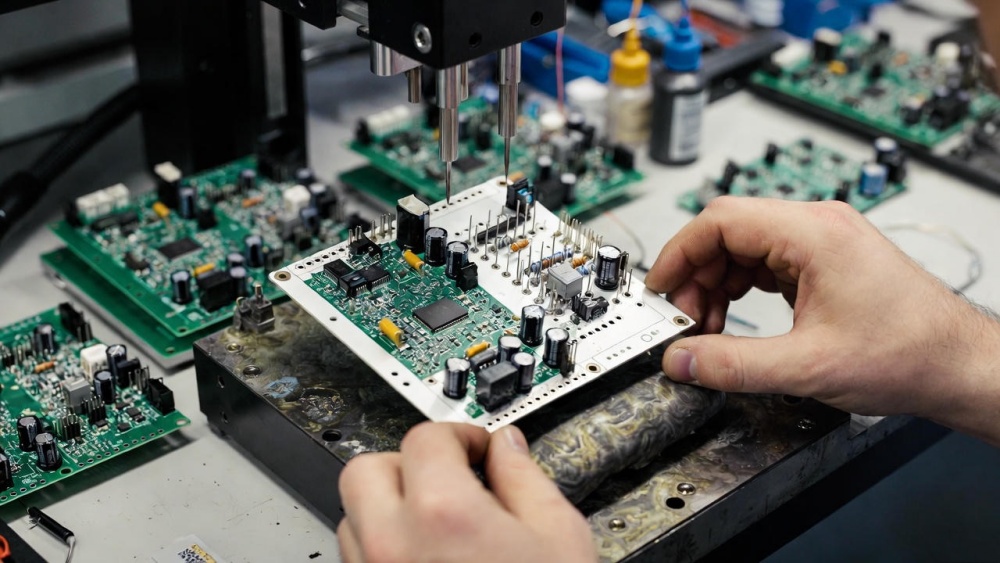

Платките, които разчитат единствено на компоненти с проходни отвори, изобщо не изискват паста за запояване. Вместо това, компонентите се вмъкват в отвори с покритие и се нанася спойка чрез вълново запояване или ръчно запояване. Тъй като няма процес на печат на паста, няма нужда SPI да проверява обема на пастата или подравняването. Тези типове платки често се срещат в наследени дизайни или в приложения с висока мощност, където надеждността на спойките не зависи толкова от прецизността на пастата.
За хибридни платки, които съчетават технология за проходен отвор и технология за повърхностен монтаж (SMT), където се използват само няколко SMT компонента, може да са достатъчни методите за ръчно дозиране на паста или методите за поставяне с щифт в паста. Тези дизайни имат ниска плътност на компонентите, минимизирайки риска от мостове или недостатъчна паста. Операторите могат визуално да инспектират пастата върху няколко SMT подложки, преди да поставят компоненти, което прави SPI ненужен.
По-старите дизайни, които използват по-големи пакети (като SOIC, 1206 и по-големи компоненти) с по-широко разстояние между подложките, често са по-прощаващи, когато става въпрос за обем и подравняване на пастата. Тези стабилни оформления рядко изпитват дефекти, свързани с печата, дори когато са сглобени ръчно. В такива случаи рискът от грешки, дължащи се на печат с паста, е минимален, така че SPI не е от съществено значение, дори при производство в малък обем.

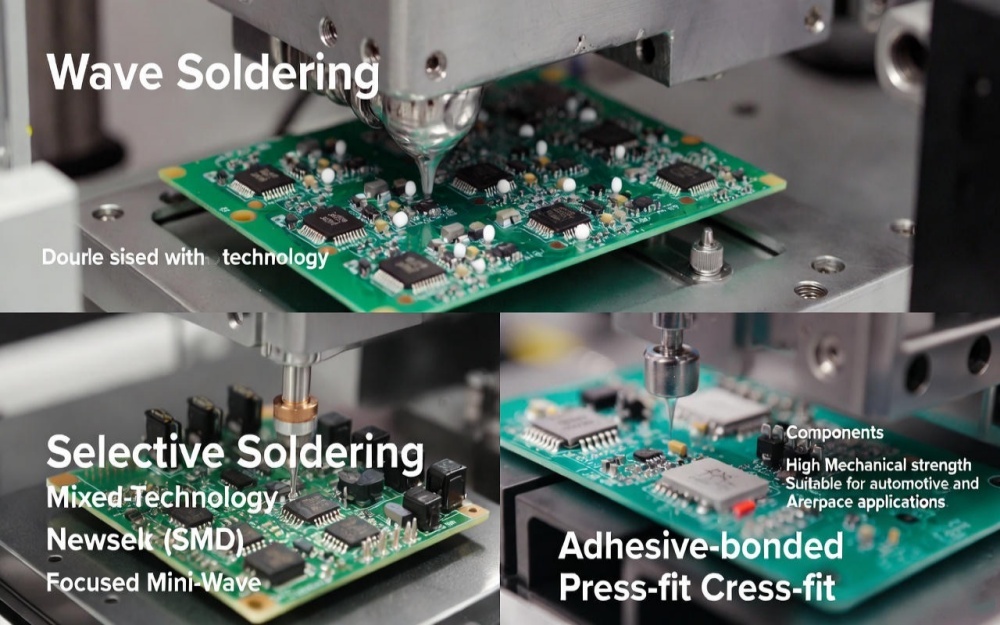

Вълновото запояване обикновено се използва в двустранни платки, където SMT компонентите от долната страна се запояват след поставянето на компонентите от горната страна. В този процес лепилните точки задържат компонентите на място, а вълната нанася разтопен припой върху ставите. Тъй като не се използва спояваща паста от долната страна, няма нужда SPI да проверява пастата, тъй като не се получава печат на паста.
Селективното запояване се използва за компоненти, които изискват прецизно запояване, често в платки със смесена технология с компоненти с проходен отвор и SMT. В тези приложения спойката се нанася само върху специфични съединения с помощта на мини вълни или фонтани, заобикаляйки изцяло необходимостта от печатане на паста. В резултат на това SPI не е необходим за тези приложения.
За приложения, които изискват висока механична якост и надеждност, като например в автомобилната или космическата промишленост, обикновено се използват проводящи лепила или връзки с пресово прилягане. Тези методи не изискват спояваща паста и следователно премахват необходимостта от SPI. В тези случаи надеждността на фугите се осигурява с други средства и рискът от дефекти, дължащи се на вариации на пастата, е незначителен.

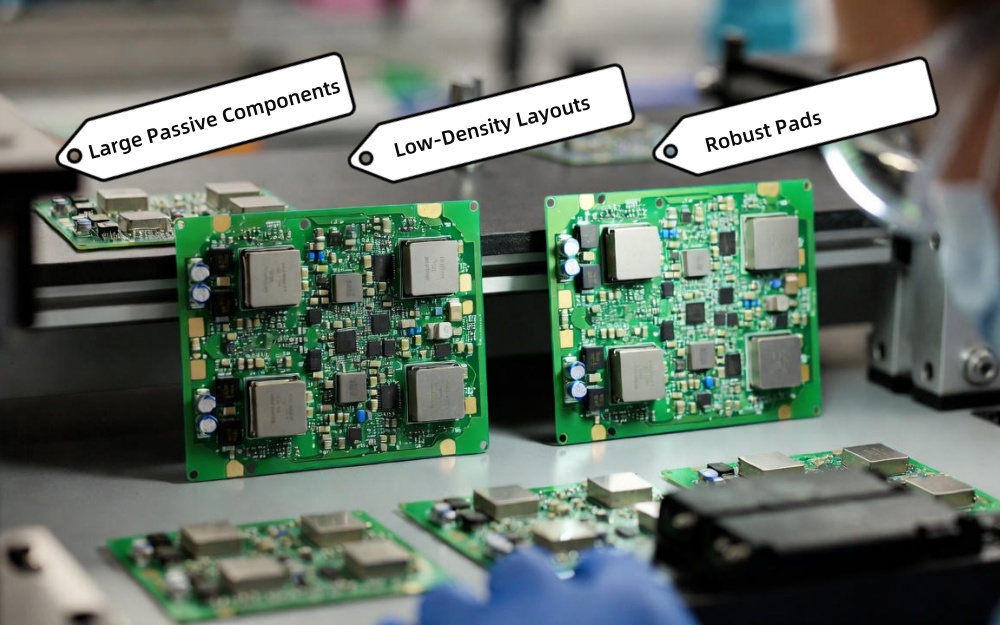

Дизайните, които се състоят предимно от големи пасивни компоненти (1206 или по-големи), поставени върху широки подложки, по своята същност прощават, когато става въпрос за вариации на паста. Ръчното или полуавтоматизираното печатане обикновено не причинява значителни дефекти, а грешките в обема на пастата или подравняването е по-малко вероятно да доведат до функционални проблеми. Това прави SPI ненужен за тези дизайни, дори и при тиражи с малък обем.
Платките с ниска плътност на компонентите и големи подложки предлагат широк процесен прозорец за печатаща паста. Незначителните вариации в обема на пастата или подравняването обикновено не водят до отваряне или късо. Тези оформления са прости и позволяват надеждно сглобяване без необходимост от SPI.
При по-прости платки с компоненти с ниска плътност и широки подложки, операторите могат визуално да инспектират спояващата паста, след като е била нанесена. Увеличените визуални проверки могат лесно да уловят груби дефекти, като липсваща паста или тежки мостове. Визуалното или функционалното тестване след преформатиране може да предостави окончателна увереност, че платката функционира правилно, правейки SPI ненужен.

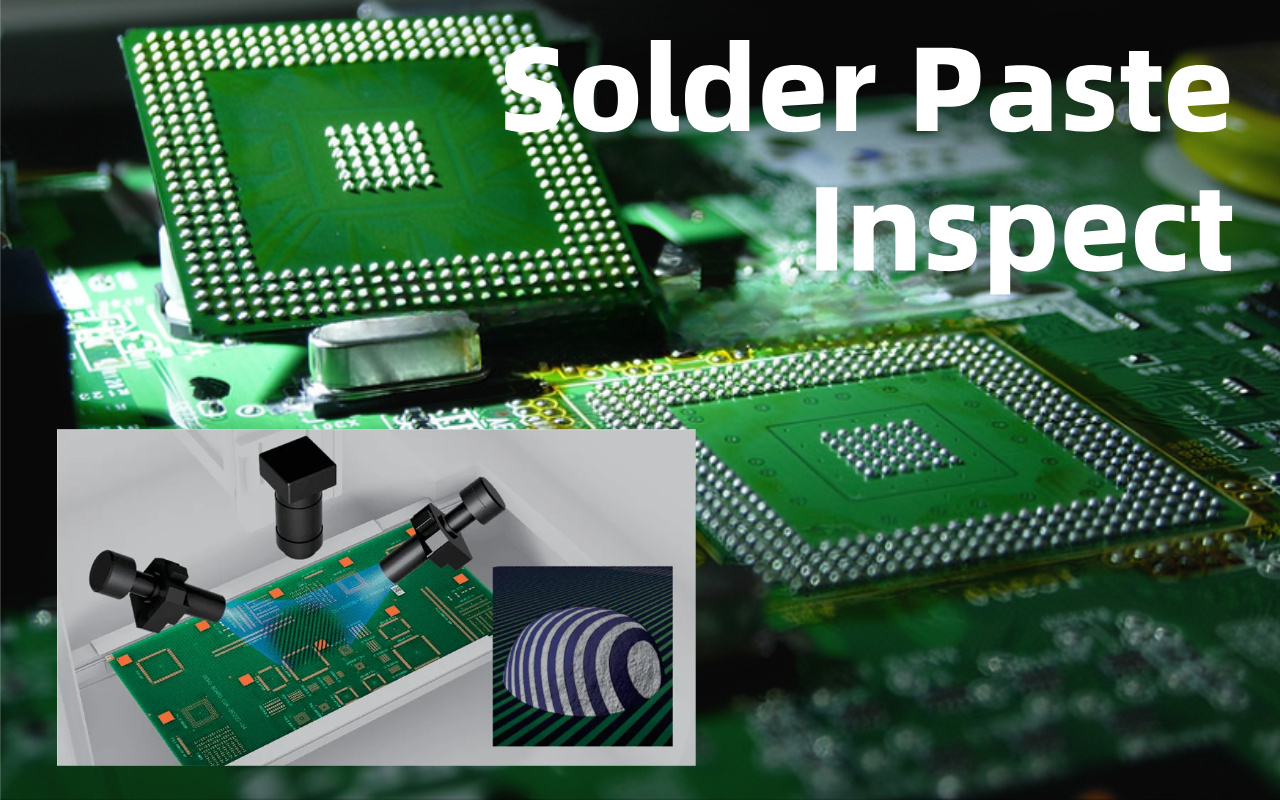

Докато пропускането на SPI може да е приемливо за определени дизайни и обеми, то идва с риск от неоткрити дефекти. Например, недостатъчният обем на пастата може да доведе до слаби спойки, които могат да преминат първоначалните функционални тестове, но да се провалят по-късно при напрежение. Скрити дефекти като главата във възглавницата или кухини може да не се виждат с просто око и могат да бъдат открити само с 3D измерване, което SPI предоставя.
Пропускането на SPI може да доведе до повишен риск от скрити повреди на спойката, особено в приложения с висока надеждност като медицински устройства, аерокосмически или автомобилни продукти. Дори малките рискове могат да компрометират дългосрочното представяне на критични продукти. За тези сектори се препоръчва SPI, за да се гарантира, че спойките отговарят на необходимите стандарти за качество.
Тъй като дизайните включват по-фини стъпки на компонентите и по-високи плътности, рискът от дефекти, свързани с пастата, се увеличава значително. Индустриалните данни показват, че 60-80% от SMT дефектите са свързани с проблеми с печатане на паста. При сложни дизайни пропускането на SPI често води до по-високи проценти на дефекти и повишена преработка. В резултат на това SPI е от съществено значение за осигуряване на качество и минимизиране на скъпоструващи грешки, дори при тиражи с по-малък обем. За изчерпателно ръководство относно SPI машините и тяхната роля в SMT линиите вижте нашето Пълно ръководство за SPI машините в SMT линията.
Като цяло, SPI е от съществено значение за осигуряване на висококачествени спойки в съвременното SMT производство. Въпреки това има няколко сценария, при които може безопасно да се пропусне, като прототипиране с ултра малък обем, доминиращи платки с през дупки, процеси без преформатиране или изключително прости проекти с голяма стъпка. Въпреки че пропускането на SPI може да намали разходите и да ускори производството в тези случаи, то също носи рискове, включително потенциал за скрити дефекти и опасения за дългосрочната надеждност. В повечето съвременни SMT производствени среди, особено тези, включващи сложни дизайни, SPI е ценен инструмент, който помага за подобряване на добивите и намаляване на повторната обработка.
Да, но рядко. SPI е от съществено значение за откриване на проблеми с обема, височината и подравняването на пастата, които представляват 60-80% от SMT дефектите. Въпреки това, чисти платки с отвори, ръчно запоени прототипи и прости конструкции с голяма стъпка често могат да бъдат произведени без SPI.
Докато обемът на производството е фактор, сложността на дъската е по-важна. Прототипирането с малък обем често прескача SPI, но производството със среден обем (50-500 платки) и голям обем (>500 платки) обикновено се възползва от SPI, особено с компоненти с фина стъпка.
По-високата сложност увеличава вероятността от дефекти, свързани с обема и подравняването на пастата. Дъските с фина стъпка и висока плътност изискват прецизно нанасяне на паста, което прави SPI от съществено значение. Простите дизайни с голяма стъпка имат по-широк толеранс и често могат да успеят без SPI.
Ръчната инспекция може да улови груби дефекти като липсваща паста или тежки мостове, но не може точно да измери малки вариации в обема на пастата, които могат да доведат до латентни повреди. За тиражи с малък обем ръчната проверка, съчетана с функционално тестване, често може да е достатъчна за некритични приложения.
Да, алтернативите включват дозиране чрез спринцовка с визуални проверки, преформатиране с щифт в паста, проводими лепила и височина на първото парче.
