В съвременното производство на SMT Пълното ръководство за SPI машини последователно доказва едно неразрушимо правило: SPI винаги е преди AOI. Грешната поръчка е най-скъпата грешка, която една фабрика може да направи, тъй като 55–70% от всички дефекти на преформатиране започват при отпечатване на спояваща паста — много преди компонентите да бъдат поставени.
Днешните PCB рутинно носят 01005 резистори, 0,3 mm стъпка BGA и многослойни подредени пакети. Отлагане на спояваща паста, което е само с 10 µm твърде малко, може да причини отворена фуга след префлояване, докато 5 µm твърде много може да създаде мост под 0,4 mm QFN. Тези допуски са далеч отвъд това, което човешкото око или традиционните 2D камери могат надеждно да уловят, поради което автоматизираната 3D инспекция е станала неоспорима в съвременното производство на електроника.
Много инженери и мениджъри наследиха производствени линии, построени преди 10–15 години, когато AOI беше единствената налична автоматизирана инспекция. Тези линии все още работят (донякъде), така че естественият въпрос става: 'Ако AOI вече разглежда завършената платка, наистина ли се нуждаем от друга машина по-рано в линията?' Междувременно по-младите инженери по процеси, които са се обучавали на Six-Sigma и CpK, наблюдават едни и същи печатни дефекти, които се повтарят месец след месец и се чудят защо фабриката харчи хиляди за преработка, вместо да предотврати проблема при източника.
SPI ( Инспекция на паста за запояване ) се инсталира непосредствено след принтера за шаблони и преди първата машина за вземане и поставяне. Той използва структурирана светлина или лазер, за да създаде истинска 3D карта на всяко отделно отлагане на спояваща паста. В рамките на секунди той измерва обем (nL), височина (µm), площ (mm²), позиция X/Y и форма за всяка подложка на дъската. Ако нещо е извън толеранса, платката се отхвърля или принтерът получава корекция в затворен цикъл в реално време, преди да бъде отпечатана следващата платка.
AOI ( Автоматизирана оптична инспекция ) седи след пещта за преформатиране. Той прави 2D или 3D цветни изображения с висока разделителна способност на напълно сглобената платка. Той проверява за липсващи части, грешни части, обърнат поляритет, надгробни паметници, повдигнати проводници, недостатъчно спояване, мостове и видими проблеми с намокряне. Тъй като спойката вече се е разтопила, AOI може само да ви каже какво се е объркало - не може да предотврати възникването на дефекта на първо място.
SPI е превантивна медицина: предотвратява контакта на лоша спояваща паста с компонент. AOI е аутопсията: тя ви казва кои дъски вече са мъртви или умират. Едното ви спестява пари нагоре по веригата, а другото спестява клиента ви от получаване на лош продукт надолу по веригата. И двете са важни, но не са взаимозаменяеми.
Много по-стари фабрики за потребителска електроника все още работят с линии само за AOI, защото „винаги сме го правили така“. Тези линии обикновено произвеждат прости двустранни платки с компоненти 0603/0402 и стъпка 0,5 mm+. Печатът се счита за достатъчно стабилен, преработката е евтина и ръководството мрази добавянето на нови машини. Резултатът е приемлив за продукти с ниска цена, но процентът на дефектите е 500–2000 ppm.
Фокусираните върху процесите инженери – особено в автомобилната, медицинската и телекомуникационната промишленост – третират печатането с паста за запояване като най-критичната и най-променлива стъпка в цялата линия. Те знаят, че след като пастата е грешна, никакво перфектно поставяне или перфектен преформуван профил не могат да спасят фугата. Тяхната мантра е „измерете и коригирайте пастата, преди да харчите пари за поставяне на скъпи компоненти върху нея“.
Водещите договорни производители и OEM производители вече третират SPI + AOI по същия начин, по който третират принтера + избор и поставяне: просто не можете да изградите сериозна линия без и двете. Инвестицията е оправдана от числата за добив при първо преминаване, които рутинно надхвърлят 99,5 % и разходите за преработка, които спадат с 60–80 %. В тези фабрики дебатът вече не е 'SPI или AOI?', а 'Кой SPI модел ни дава най-бързата ROI?'
IPC-7912 , iNEMI и десетки независими проучвания през последните 15 години постоянно показват една и съща разбивка: печатането с паста за запояване представлява 55–70 % от всички дефекти на сглобяване, поставянето 10–15 %, преформатирането 10–15 % и всичко останало. Дори една перфектно настроена машина за вземане и поставяне не може да преодолее лошия обем на пастата или офсета.
Коригирането на печатен дефект при SPI не струва почти нищо — платката просто се почиства и отпечатва отново. Поправянето на същия дефект при AOI след преформатиране изисква ръчна корекция, евентуално отстраняване на компоненти, рентгенова проверка и повторно формоване – лесно 20–50 пъти по-скъпо. Ако дефектът избяга от клиента, цената може да скочи до стотици или хиляди долари на платка в гаранционни искове и загубена репутация.
Твърде малко паста → недостатъчна височина на филето → отворена или слаба фуга. Твърде много паста → излишни топки за спойка или мостове под устройства с фина стъпка. Залепете офсет с 50 µm → надгробна плоча върху компоненти с малки чипове. Вариация на височината → празнини вътре в BGA топките, които AOI не могат да видят, но по-късно ще бъдат открити с рентгенова снимка. Всеки един от тези откази е 100% предсказуем от данните за 3D паста, които само SPI предоставя.
SPI работи преди да бъде поставен някой компонент, така че няма начин да знае дали машината за избор и поставяне по-късно е хванала грешната макара или е пропуснала част изцяло. Грешките в полярността на поляризираните кондензатори или диоди също са невидими за SPI, тъй като пастата изглежда идентична, независимо от ориентацията.
Дори и с перфектна паста, дюзата може да изпусне част от 100 µm извън подложката или неравномерното нагряване може да причини образуване на надгробна плоча по време на претопяване. Тези механични удари или лош вакуум могат да повдигнат кабела на QFP. SPI не вижда нито едно от тях, защото се случват дълго след неговия прозорец за проверка.

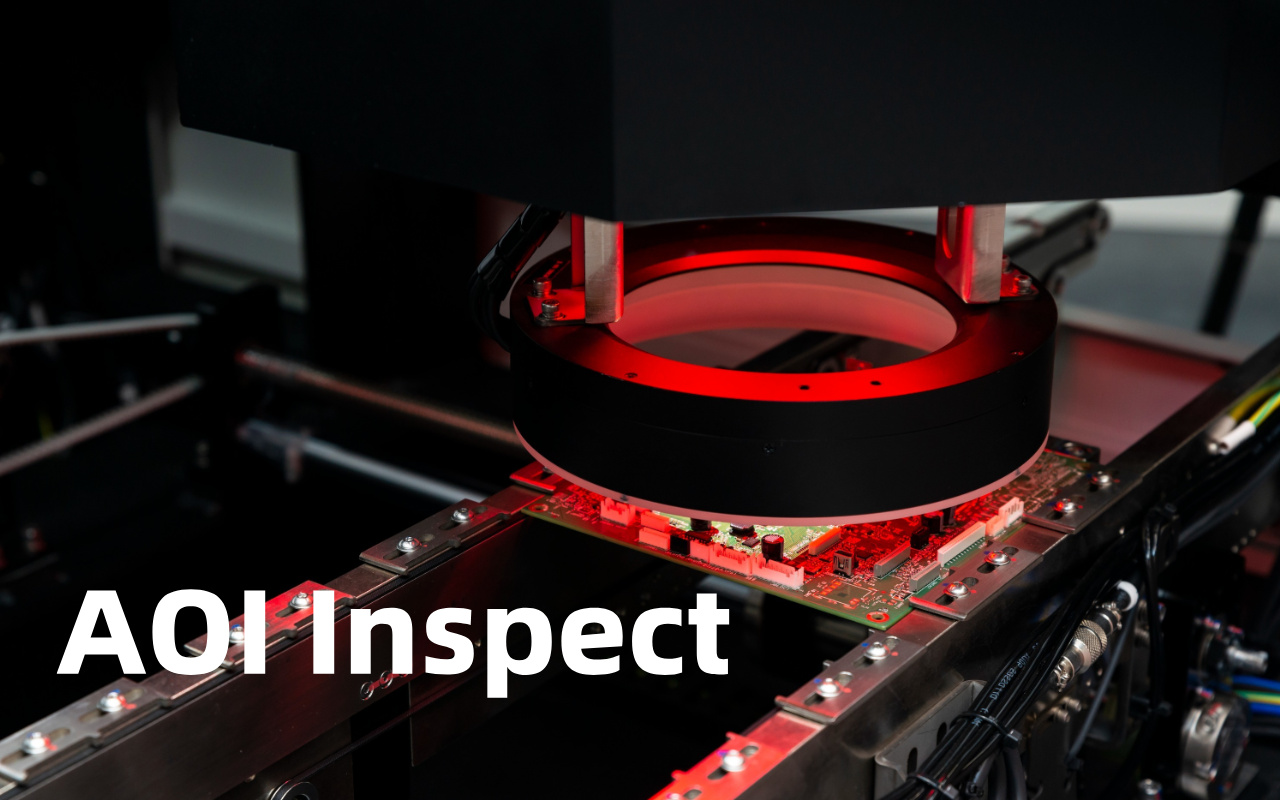

Глава-в-възглавница, не-мокрене, обезвлажняване и някои видове празнини стават видими само след като спойката се стопи и охлади. Цветните камери на AOI и ъгловото осветление са специално проектирани да уловят тези проблеми на повърхностно ниво, които SPI никога няма шанс да види.
Единствената последователност, използвана от фабрики от световна класа днес, е: шаблонен принтер → SPI → високоскоростен чип стрелец → гъвкаво поставяне → преформатна пещ → AOI → (допълнителен рентгенов лъч или I.C.T ). Този ред не е произволен. Той следва естествената времева линия за създаване на дефекти: първо предотвратяване на проблеми с печата, след това предотвратяване на проблеми с поставянето, след което проверява крайния резултат след запояване. Обръщането на която и да е стъпка драстично увеличава преработката и риска от бягство.
Съвременните SPI системи като I.C.T-S510 и I.C.T-S1200 изпращат данни за отместване и обем в реално време обратно към принтера (контрол в затворен цикъл). Принтерът автоматично регулира налягането на чистачката, скоростта или честотата на почистване на шаблона на следващата дъска. В рамките на 3–5 дъски процесът обикновено се установява до CpK > 1,67. След като печатането е заключено, машините за вземане и поставяне получават перфектни подложки всеки път, което драстично намалява алармите, свързани с поставянето надолу по веригата.
Тъй като печатът вече е под контрол, работата на AOI става много по-лесна и по-точна. Фалшивите обаждания намаляват с 60–80%, тъй като AOI вече не трябва да гадае дали маргиналната спойка е причинена от лоша паста или лошо разположение. AOI вече може да се съсредоточи върху истинските грешки при поставянето и проблемите след преформатиране, превръщайки се в истински краен пазач вместо всеобхватна станция за отстраняване на неизправности.

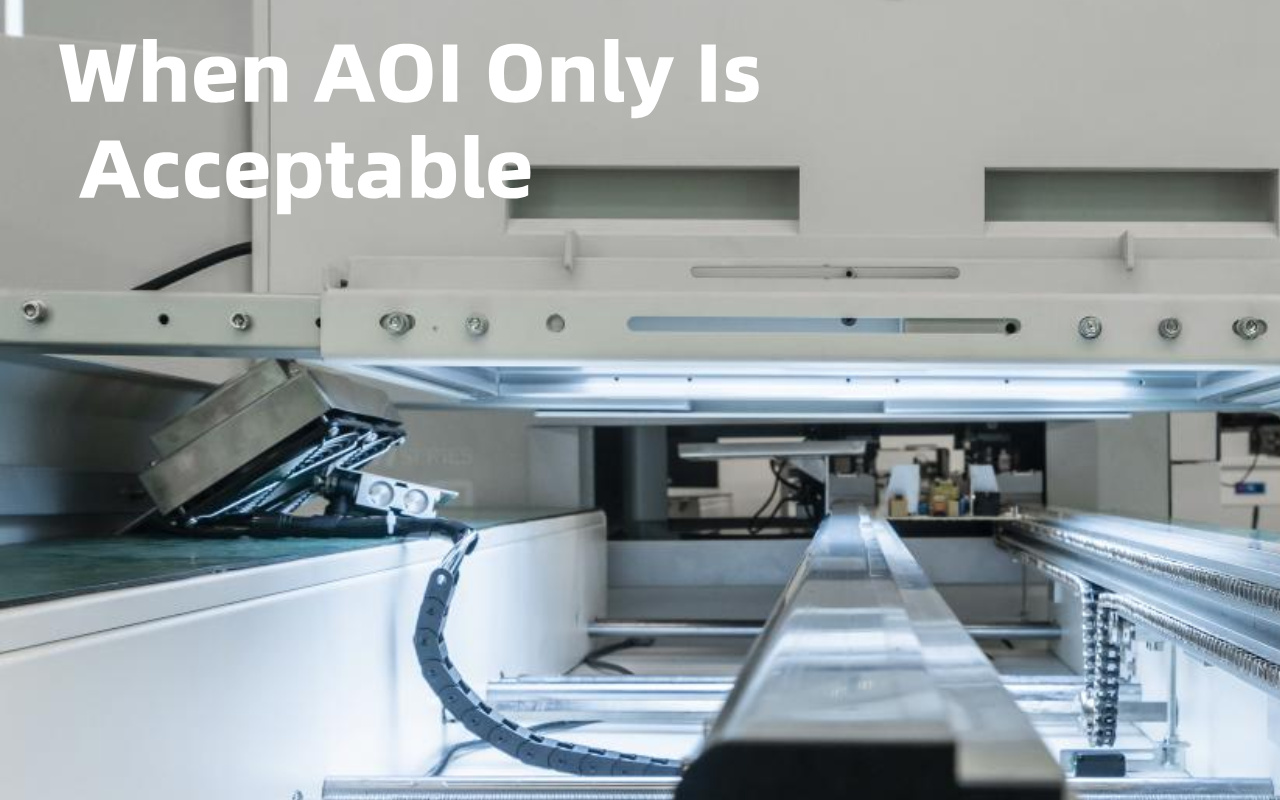

Двустранните потребителски платки с 0603 и по-големи части, стъпка ≥ 0,5 mm, много стабилен шаблон и паста, тиражи с нисък микс и голям обем и спокойни цели за качество (≤ 1000 ppm) понякога могат да оцелеят само с AOI. Преработката е евтина, повредите на място са редки и ръководството приема случайна станция за корекция. Тези линии стават все по-редки всяка година, но все още съществуват на пазари, управлявани от разходите.
Автомобилна електроника ( AEC-Q100/104 ), медицински устройства ( ISO 13485 ), космическа/военна (IPC Class 3), 5G инфраструктура, сървърни дънни платки, всичко с компоненти 01005/008004, ≤ 0,4 mm стъпка BGA или пакети с дънно завършване изискват 3D SPI. Политиките за нулеви дефекти и гаранционните разходи в хиляди долари на платка не оставят място за „ще го хванем в AOI“.
Дори фабрики с ограничен капитал могат първо да оправдаят SPI. Типичното изплащане е 6–12 месеца само чрез намаляване на скрап, спестяване на труд при преработване и подобряване на добива. Много клиенти съобщават, че добавянето на SPI е намалило техните станции за преработка на AOI от три смени на една смяна и е намалило възвръщаемостта на клиентите с 90%. Математиката е проста: предотвратяването на един лош палет с автомобилни печатни платки плаща за цялата SPI машина.
2D SPI измерва само площ и може да бъде заблуден от вариации във височината на пастата. Истинският 3D SPI (моаре с фазово изместване или двойна лазерна триангулация) измерва действителния обем и височина с разделителна способност ≤ 1 µm. За нещо по-малко от 0402 или 0,5 mm стъпка, 2D е остаряло и ще генерира прекомерни фалшиви отхвърляния или пропуски.

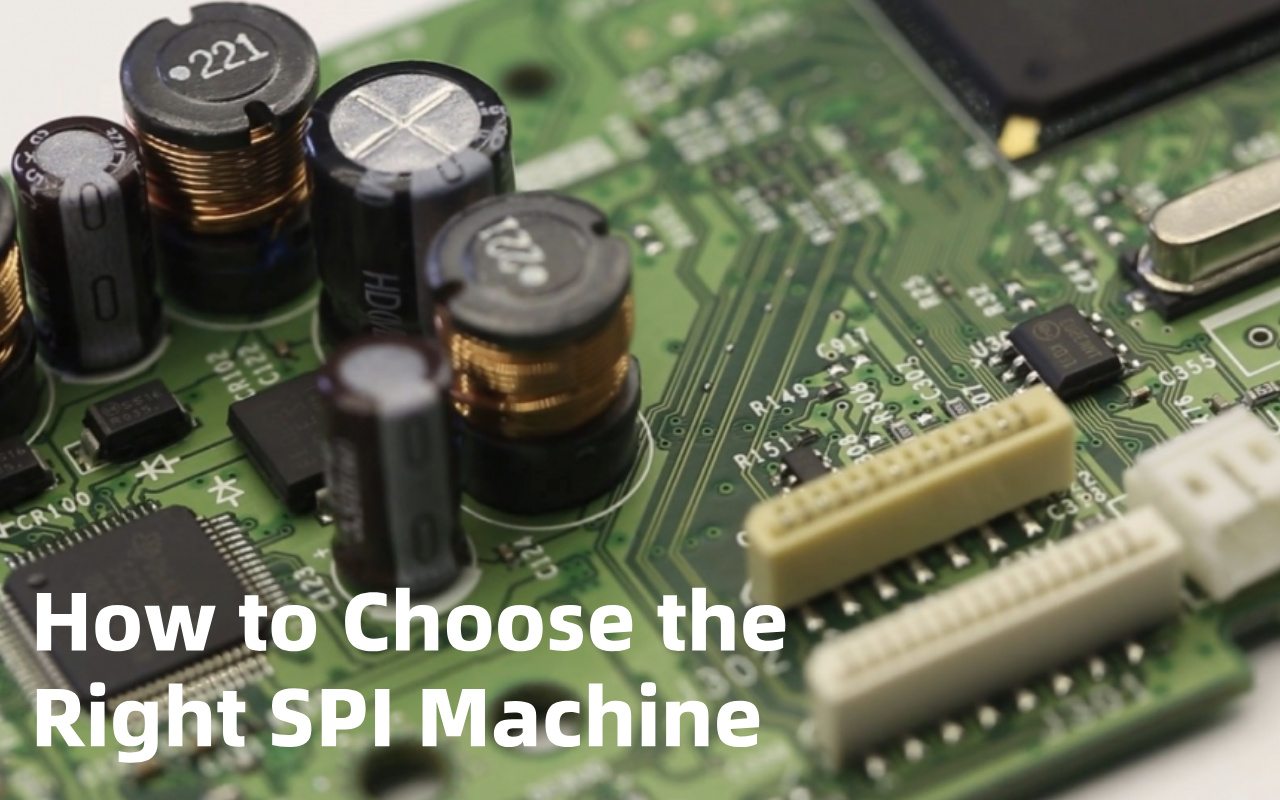

Потърсете разделителна способност по височина ≥ 2 µm, GR&R < 10 % при 6σ и време за проверка ≤ 12 секунди за типична PCB за смартфон. I.C.T-S510 постига 8–10 секунди на платка при разделителна способност 1 µm, докато по-големият I.C.T-S1200 обработва 600 × 600 mm панели за под 20 секунди със същата прецизност.
Модерният SPI трябва директно да импортира Gerber и CAD данни, да генерира автоматично инспекционни програми за минути, да показва CpK диаграми в реално време и автоматично да изпраща корекционни стойности обратно към принтерите DEK/Minami/Panasonic/GKG. Без тези функции вие купувате технология от вчера.
Изберете машини с напълно автоматично калибриране на стъклена плоча (30-секундна дневна рутина), оптика с температурна компенсация и запечатани прожекционни модули. I.C.T-S510 и I.C.T-S1200 включват тези функции и поддържат < 1 µm повторяемост година след година с минимална намеса на оператора.
Не. AOI инспектира след преформатиране, когато повредата вече е направена. Той не може да измерва обема или височината на спояващата паста, преди да бъдат поставени компонентите, така че не може да предотврати студени фуги, мостове или кухини, причинени от печатни грешки.
За 0402 и по-големи компоненти със стъпка 0,5 mm+, 2D понякога може да оцелее. За 0201, 01005, 0,4 mm или по-фина стъпка BGA, само 3D SPI предоставя данните за обем и височина, изисквани от IPC-7095 и автомобилните стандарти.
Да — обикновено 60–80 %. Стабилният печат премахва произволните вариации на обема, които объркват AOI алгоритмите и генерират фантомни дефекти на спойката.
Модерни системи като I.C.T-S510 проверяват типична PCB на смартфон за 8–10 секунди, а I.C.T-S1200 се справя с големи панели за < 20 секунди. Тези времена са незначителни в сравнение с циклите на поставяне и преформатиране.
да IPC-7095D (BGA) и повечето автомобилни/медицински стандарти за качество ефективно налагат 3D SPI да гарантира нива на празнини < 25 % и надеждно овлажняване на устройства с ултра фина стъпка.
