I.C.T-GP800
I.C.T

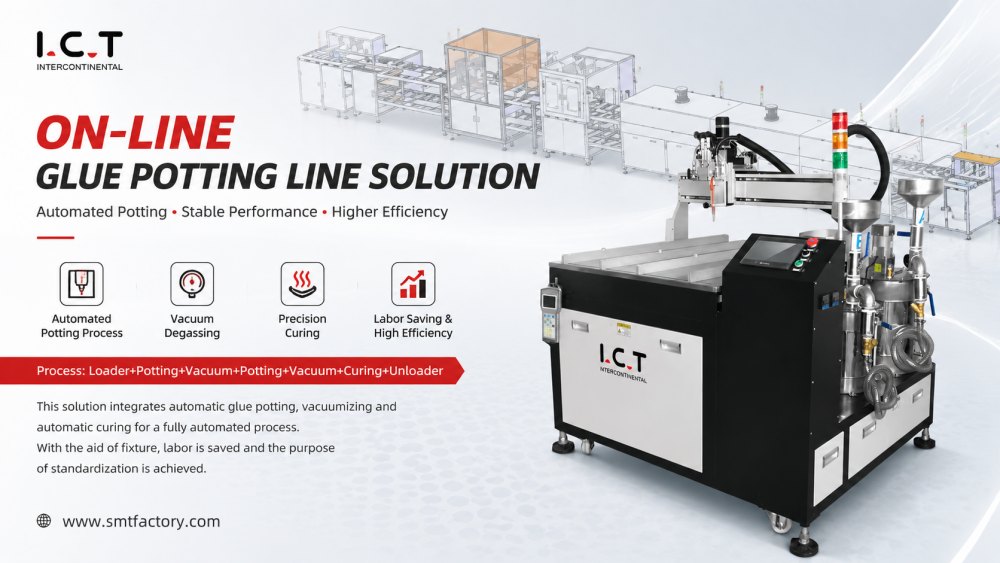

On-line Glue Potting Line solution
| Количество: | |
|---|---|
Онлайн линията за заливане на лепило доставя прецизно, автоматизирано заливане на PCBA модули при производство на голям обем. Всяка станция нанася равномерно лепило, поддържайки постоянно покритие на компоненти с различни размери. Интегрираните транспортни системи пренасят ПХБ ефективно между модулите за заливане, втвърдяване и инспекция. Регулируемите параметри се адаптират към различни вискозитети на лепило и модели на заливане. Системата намалява материалните отпадъци, подобрява надеждността на производството и гарантира повтарящо се качество. Компактният вграден дизайн позволява лесна интеграция със съществуващи SMT и DIP линии. Операторите могат бързо да превключват програми, за да приспособят различни оформления на печатни платки или модели продукти.
GP800 използва програмируеми дюзи с контролирани скорости на потока, за да нанесе точно лепилото върху определени зони. Регулируемите дължини на хода, скорости и ъгли на дюзата позволяват сложни модели и плътно покритие на компонентите. Сензорите за височина осигуряват еднаква дебелина на покритието. Автоматизираната система предотвратява препълването или недостатъчното пълнене, като гарантира постоянно качество на запълване за едностранни или двустранни печатни платки.
Модулна конвейерна система транспортира ПХБ между станциите за дозиране, втвърдяване и проверка. Задвижванията със стъпкови двигатели осигуряват прецизно позициониране. Бутачите и буферите стабилизират плоскостите по време на нанасяне на лепилото. Приспособленията за бързо освобождаване позволяват бърза смяна между видовете продукти. Дизайнът поддържа точно подравняване, предотвратява неправилно поставяне на печатни платки и осигурява високоскоростна работа при вградени SMT/DIP работни процеси.
Интегрираните IR или UV модули за втвърдяване бързо втвърдяват лепилото, без да засягат целостта на компонентите. Станциите за проверка с CCD или лазерни сензори проверяват равномерността на покритието и откриват грешки в реално време. Контролът, базиран на PLC, позволява на операторите да регулират времето за втвърдяване, скоростта на конвейера и параметрите за проверка. Непрекъснатият мониторинг гарантира постоянно качество, като същевременно увеличава производителността и минимизира времето за престой.
Приложение:
| Модел | I.C.T GP800 |
| Номер на дюзата | 1 (опция с множество глави) |
| Номер на ос | 3-ос X,Y,Z |
| Размер на масата | <500*500 мм |
| Регулиране на Z-ос | 0-100 мм |
| Почистване | Авто |
| Материал за лепене | Силикон, епоксидна смола.PU и др. |
| Вискозитет на лепилото | <20 000 |
| Захранване | AC:220±10%,50/60HZ, 2.5Kw |
| Метод на контрол | PLC+сензорен екран |
| Размер (mm) | Д1800*Ш1800*В1500 |
| Тегло | Приблизително: 580 кг |
I.C.T осигурява пълна поддръжка за SMT, DIP и операции за заливане. Планирането преди доставката оценява вида на печатни платки, материала за запълване, производствените цели и оформлението. След доставката инженерите се занимават с монтажа, пускането в експлоатация, обучението на операторите, поддръжката и оптимизацията на процесите. Интегрирането на заливане на лепило, втвърдяване, манипулиране и проверка гарантира надежден работен процес. Новите съоръжения получават насоки стъпка по стъпка от оформлението до пробното производство, докато съществуващите линии получават оптимизирани процеси и стабилна работа.
| Име на продукта | Предназначение в линията за покритие на PCBA |
|---|---|
Нанася прецизни защитни покрития върху печатни платки за прахоустойчива, водоустойчива и взривоустойчива защита. | |
Втвърдява покритията с IR или UV светлина, осигурявайки трайна и силна защита. | |
Пренася плавно печатните платки през линията за нанасяне на покритие за ефективна обработка. | |
Осигурява и съхранява печатни платки за производствената линия, като осигурява гладко въвеждане и извеждане. | |
| Конформно покритие AOI | Проверява качеството на покритието и открива дефекти, за да гарантира високи стандарти. |
През декември 2025 г. I.C.T достави три интегрирани линии — SMT, DIP и покритие — на клиент за автомобилна електроника в Саудитска Арабия. Инженерите на I.C.T се занимаваха с инсталиране на място, калибриране и обучение на оператори. Клиентът беше инспектирал преди това съоръжението на I.C.T през юни 2025 г. След успешно пускане в експлоатация инженерите получиха почетни сертификати, признаващи техния професионализъм и надеждността на цялостното решение за линия за SMT, DIP и Glue Potting за нова ODM фабрика, способна на независима научноизследователска и развойна дейност, проектиране и производство.
I.C.T осигурява пълна поддръжка за SMT, DIP и операции за заливане. Планирането преди доставката оценява вида на печатни платки, материала за запълване, производствените цели и оформлението. След доставката инженерите се занимават с монтажа, пускането в експлоатация, обучението на операторите, поддръжката и оптимизацията на процесите. Интегрирането на заливане на лепило, втвърдяване, манипулиране и проверка гарантира надежден работен процес. Новите съоръжения получават насоки стъпка по стъпка от оформлението до пробното производство, докато съществуващите линии получават оптимизирани процеси и стабилна работа.
Клиентите хвалят I.C.T за практически насоки и бърз отговор. Инженерите предоставят ясни инструкции за намаляване на грешките и подобряване на производствената ефективност. Опаковката осигурява безопасно транспортиране на оборудването. Техническите въпроси се обработват бързо. Клиентите се доверяват на I.C.T за пускането на нови SMT, DIP и линии за заливане, постигайки последователни, висококачествени резултати за заливане в офлайн или инлайн производство.
Линията за заливане на лепило GP800 е сертифицирана по CE и ISO9001. Процедурите за качество включват инспекция на компоненти, проверка на сглобяването, функционално тестване, преглед на опаковката, проследяване на пратката, инсталиране и следпродажбено обслужване. Тези стандарти гарантират възпроизводими, надеждни характеристики на запълване в едно- и двустранни PCBA модули, включително приложения за автомобили, смартфони и LED.
I.C.T доставя готови решения за SMT, DIP, покритие, дозиране, сглобяване и интелигентна фабрика за интегриране. Вътрешни екипи за научноизследователска и развойна дейност, производство, инженеринг, продажби и обслужване поддържат клиенти по целия свят. Проектите включват доставка, монтаж, обучение и оптимизация на процесите. I.C.T изгражда нови фабрики от 0 до 1 и надгражда съществуващите линии от 1 до 10, осигурявайки прецизни, мащабируеми и надеждни решения за заливане и покриване на PCBA.
