I.C.T-W2
I.C.T
| Количество: | |
|---|---|

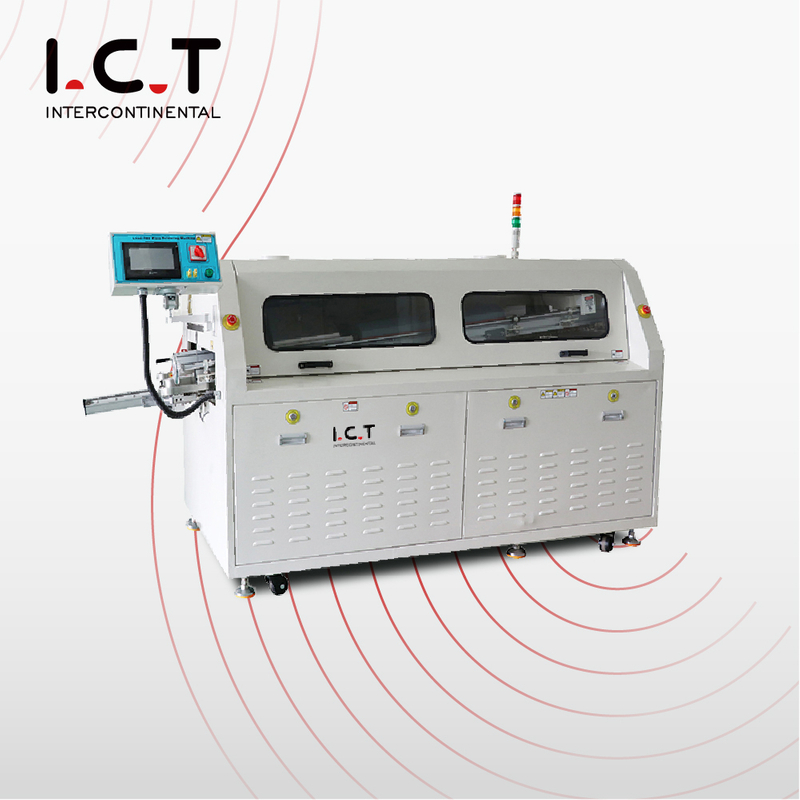

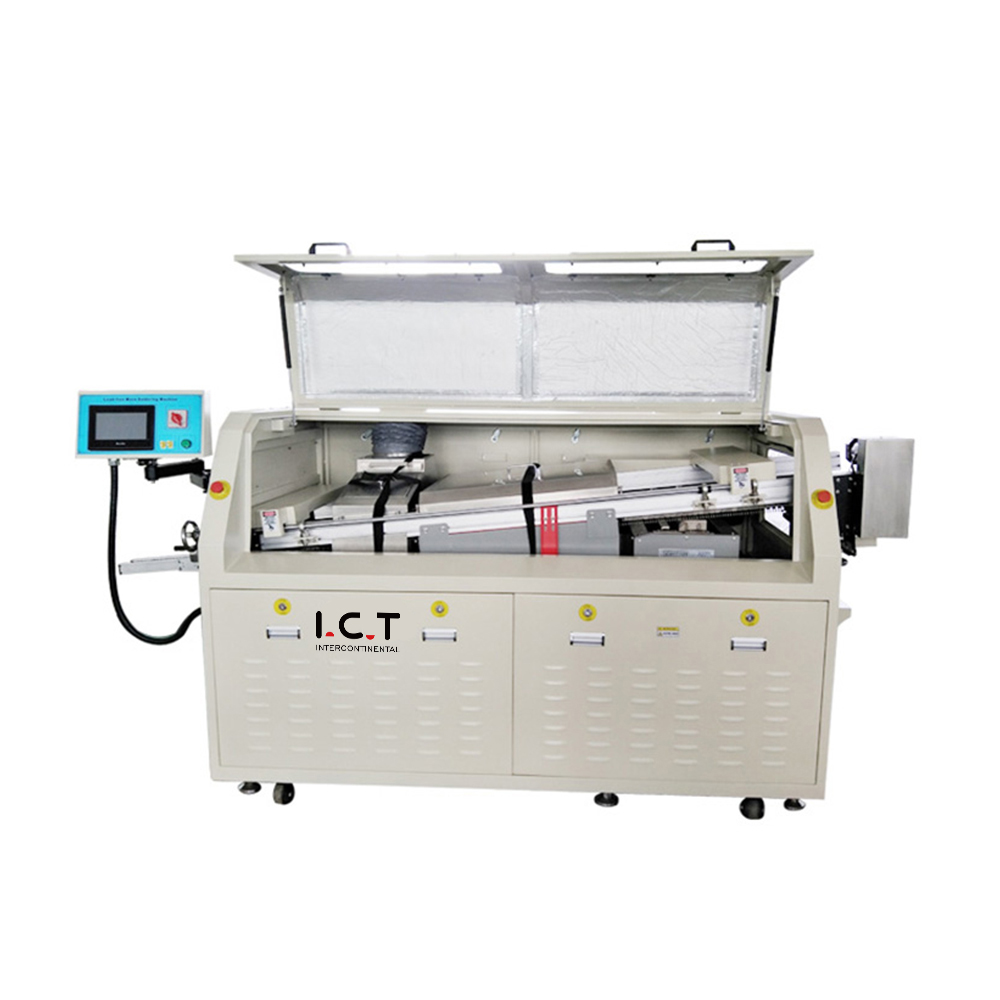

| Машина за запояване на двойна вълна без олово PCBA
– Най-добрата машина за вълнова спойка за продажба
I.C.T W-серия PCBA безоловна машина за запояване с двойна вълна е интелигентният избор за фабрики, които искат отлична цена на машината за запояване с вълна и бърза възвръщаемост на инвестицията. Тази машина използва японска прецизна дюза Kuroda, напълно независими хоризонтални нагревателни зони и усъвършенствана технология за пестене на енергия, за да работи само със 7kW, като същевременно осигурява перфектно запояване с двойна вълна за PCBA през отвор. Опционалната азотна система отговаря на най-високите стандарти за качество и работи перфектно с Tht Prefoeming Machine нагоре по веригата. С доказана ежедневна производителност в хиляди DIP линии по целия свят, той предлага най-ниската цена на машина за вълново запояване на платка на пазара.
| Характеристика
Японската дюза Kuroda с регулируема площ на разпръскване и пирамидален филтър осигуряват малки, еднакви точки на потока всеки цикъл. Цифровият разходомер и резервоарът за стабилно налягане намаляват използването на потока с до 50% и поддържат камерата чиста – истинско спестяване на пари за PCBA безоловна машина за запояване с двойна вълна в THT линии с голям обем.
Независима защита от прегряване на трета страна плюс PLC+PID управление със затворен контур осигуряват множество нива на безопасност. Мониторингът в реално време и незабавното аварийно спиране защитават операторите и оборудването дори когато температурата достигне 1,2 настройки по време на непрекъснато производство.
Напълно независими хоризонтални нагревателни зони със затворен път на горещ въздух и токоизправителни плочи създават перфектно балансирана температура в цялата дъска. Загряването отнема само около 15 минути и нормалната мощност остава на 7kW – най-рентабилното отопление за машина за вълново спояване за продажба.
| Списък на оборудването на DIP линията
| Модел | W4 | W3 | W2 |
| Размер: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Тегло (кг) | Прибл.1500 кг | Прибл.1200 кг | Прибл.790 кг |
| Захранване | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Стартова мощност | 32kw | 24kw | 16kw |
| Операция Power | 12kw | 9kw | 7kw |
| Система за управление | PLC | ||
| Система за пръскане | |||
| Метод на предаване | Стъпков двигател | ||
| Налягане на пръскане | 0,25Mpa--0,4Mpa | ||
| лукс поток | 10--100ml/мин | ||
| Диаметър на ауспуха | Φ200 мм | ||
| Изпускателен капацитет | 25m3/мин | ||
| Система за предварително загряване | |||
| Режим на предварително загряване | Горещ въздух | ||
| Режим на управление | PID + SSR | ||
| Зона за предварително загряване | 4 | 3 | 2 |
| Дължина на предварително загряване | 1800 мм | 1600 мм | 1200 мм |
| Предварително загряване Temp. | (Стайна температура) -250°C | ||
| Време за загряване (мин) | Прибл. 15 минути (настройка 150°C) | ||
| Конвейерна система | |||
| Размер на печатната платка: LxW (mm) | Мин.:80x60mm; Макс.: 400х300 мм | ||
| Скорост на конвейера | 0-2000 (мм/мин) | ||
| Височина на транспортьора | 750+/-20 (mm) | ||
| Пръст | Нокът с двойна кука (стандартен) | ||
| Контрол на ширината на конвейера | Ръчно | ||
| Ъгъл на конвейера | 4~7 градуса | ||
| Система за запояване | |||
| Стил за запояване | Механично моторно задвижване | ||
| Материал на съда за запояване | Пълен титан (стандартен FT) | ||
| Температура на съда за спояване | 300°C | ||
| Капацитет на съда за спояване | Безоловен 350 кг | Безоловен 300 кг | Безоловен 250 кг |
| други | |||
| Система за почистване на пръстите | Четка | ||

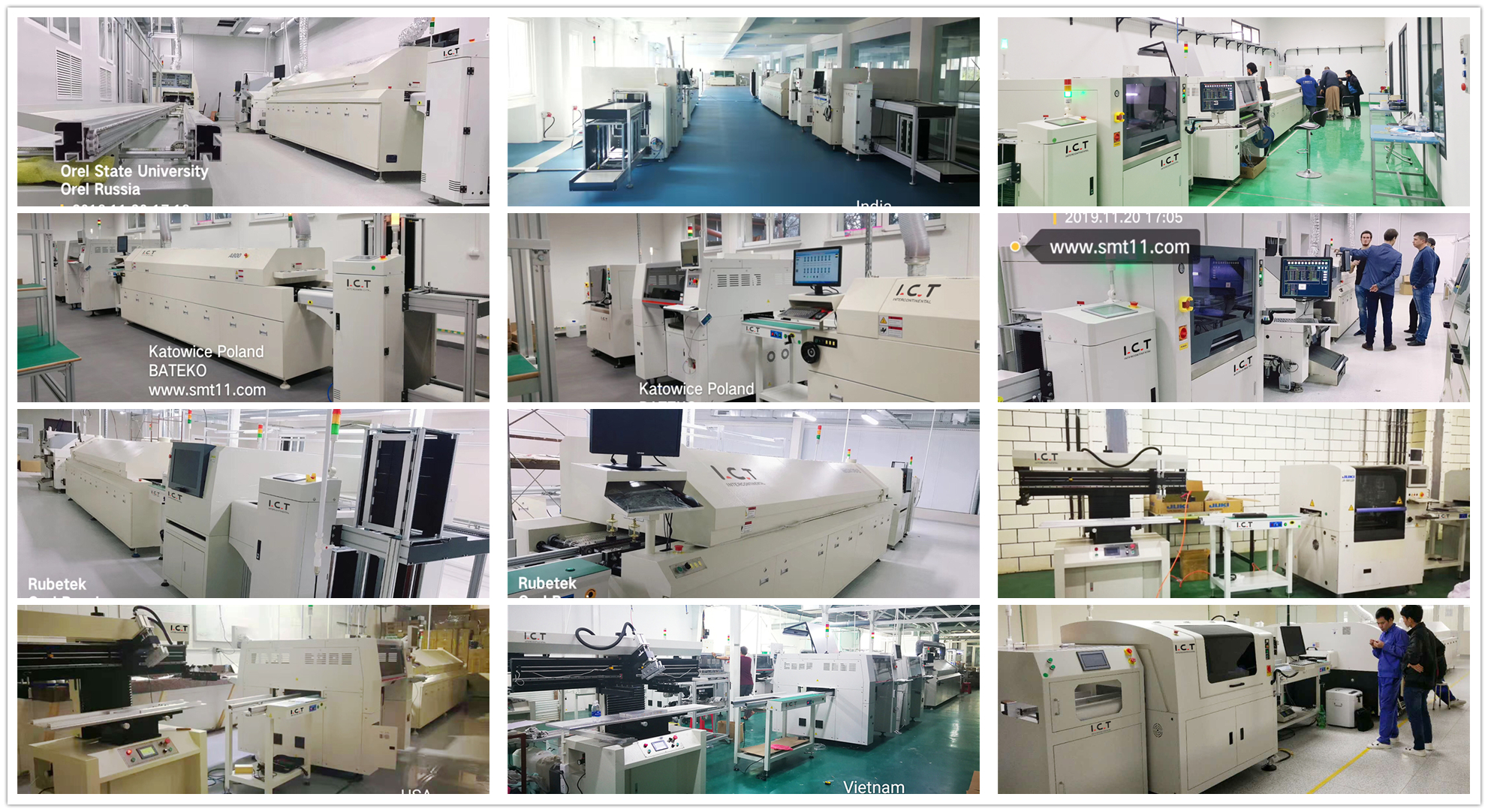

| Списък на оборудването на DIP линията
Нашата DIP производствена линия предлага модерни инструменти за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната DIP линия включва линия за вмъкване на DIP за точно поставяне на компоненти, устройство за зареждане на вълни за плавно влизане на печатни платки, устройство за разтоварване на вълни за безопасно излизане и линия за монтажна лента за финални проверки. Тази висококачествена производствена линия за PCB DIP осигурява стабилна работа, надеждно вмъкване на THT и рентабилен монтаж, отговаряйки на разнообразни нужди на индустрията. С модулни дизайни и глобална поддръжка от I.C.T, той повишава производителността за задачи, извършвани през дупки.
| Име на продукта | Предназначение в DIP линия |
|---|---|
Автоматично поставя компоненти върху печатни платки с прецизност за DIP производствена линия. | |
Напълно автоматична вълнова машина за запояване | Разтопява спойка, за да образува твърди съединения върху печатни платки по време на процеса на добавяне на THT. |
Автоматично селективно вълново запояване | Прилага спойка селективно към специфични зони за точно THT сглобяване |
AOI машина за запояване с предварителна вълна | Проверява спойките и дефектите в поставянето на DIP сглобени печатни платки. |
Проверява качеството на вътрешната спойка и скритите дефекти в THT компонентите. | |
Тества електрически характеристики и свързаност на сглобената печатна платка. | |
Пренася плавно печатни платки през DIP линията за ефективно сглобяване и проверка. |
| Видео за успеха на клиента
Инженерите на I.C.T отидоха в Уругвай, за да инсталират и пуснат в експлоатация W-серията PCBA безоловна машина за запояване с двойна вълна за производител на интелигентни измервателни уреди. Клиентът управлява производствена линия за голям обем DIP и се нуждаеше от стабилно безоловно запояване за сложни печатни платки с големи части. След като нашият екип завърши настройката и обучението на оператора, машината достигна пълна скорост със само 7kW работна мощност и перфектно качество на сглобките. Клиентът сподели видео, показващо безоловната машина за запояване с двойна вълна PCBA, работеща безпроблемно в тяхната поточна линия THT, като похвали ниските разходи за енергия, лесната поддръжка и отличната поддръжка след продажбата. Този проект на Уругвай за интелигентни измервателни уреди се превърна в успешна референция за много латиноамерикански DIP линии.
| Експертни услуги и обучение
I.C.T предоставя пълна поддръжка за всяка PCBA безоловна машина за запояване с двойна вълна – от планиране на линия и професионална инсталация до обучение на оператори и 7×24 глобално обслужване. Нашият екип гарантира, че вашата инвестиция в машина за вълнова спойка за продажба се изплаща бързо с нулев престой.
| Похвала на клиента
Клиентите по целия свят хвалят нашата PCBA безоловна машина за запояване с двойна вълна за нейната ненадмината цена на машината за запояване с вълна, изключително ниски експлоатационни разходи и перфектно качество на запояване. Те особено харесват бързия глобален отговор, силната експортна опаковка и лесната връзка с Tht Prefoeming Machine.
| Сертификати за качество
Всяка безоловна машина за запояване с двойна вълна I.C.T PCBA притежава CE, CCC, UL, RoHS и ISO9001 сертификати плюс множество патенти за изобретения, напълно отговарящи на най-строгите международни стандарти за безопасност и опазване на околната среда за съвременните DIP производствени линии.
| Относно компанията и фабриката I.C.T
I.C.T е професионален доставчик на решения на едно гише за SMT и DIP производствени линии с над 25 години опит. Нашата фабрика от 12 000㎡ в Донгуан има 89 служители, включително 20 инженери. Ние проектираме и произвеждаме цялото основно оборудване вътрешно и обслужваме над 1600 клиенти в 72 страни. Стриктното управление на качеството и непрекъснатите иновации ни правят най-надеждния партньор за високопроизводителна машина за спояване с вълна за продажба по целия свят.
