I.C.T-5700
I.C.T
| Количество: | |
|---|---|
| Високопрецизна офлайн PCBA рутер машина
Офлайн PCBA рутерът от серия I.C.T-5700 осигурява прецизно депанелиране с ниско напрежение за различни области на електрониката, включително смартфони, интелигентни носими устройства, автомобилна електроника и медицински устройства. Той разполага с нова система за визуално зрение CCD за визуална корекция на подравняването и високоскоростен шпиндел, който достига до 80 000 оборота в минута за бързо и прецизно рязане. Дизайнът с двойна платформа позволява обработка на различни продукти едновременно или комбиниране в една голяма платформа за по-големи дъски. Функции за безопасност като светлинни завеси и аварийни спирания предпазват операторите, докато йонният въздушен пистолет поддържа дъските чисти от статично електричество и прах. Лесен за използване софтуер и надеждни компоненти правят офлайн PCBA рутера подходящ за ефективни производствени линии.
| Функция

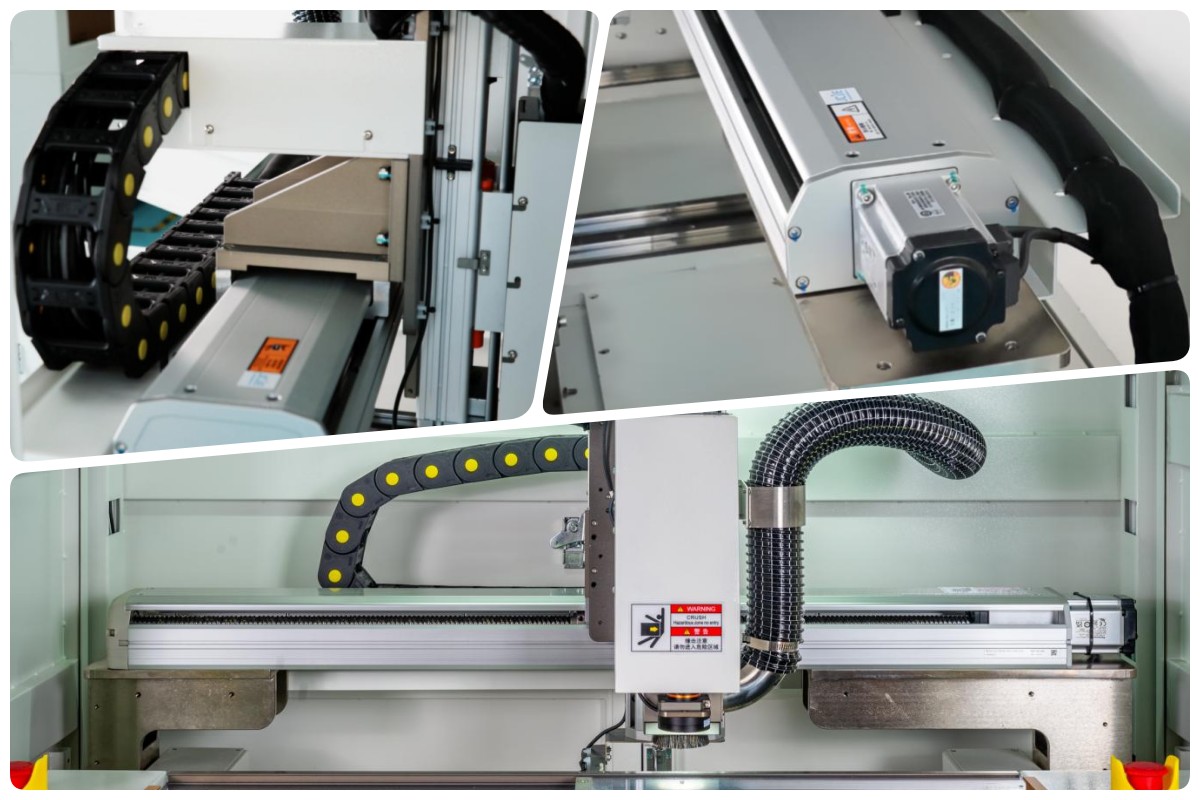

Преносна система
Предавателната система използва внесени серво мотори Panasonic, съчетани с високопрецизни винтови пръти и водещи релси от PMI или HIWIN. Тази настройка осигурява плавно и точно движение. По-здравата и по-дебела структура подобрява стабилността на машината по време на работа. Гъвкавите вериги на резервоара поддържат кабелите организирани и ги предпазват от смущения. Модулът X-axis има уникален прахоустойчив дизайн, който намалява нуждата от поддръжка и удължава живота на компонентите. Тези характеристики правят офлайн PCBA рутера надежден за дългосрочна употреба в взискателни производствени среди.

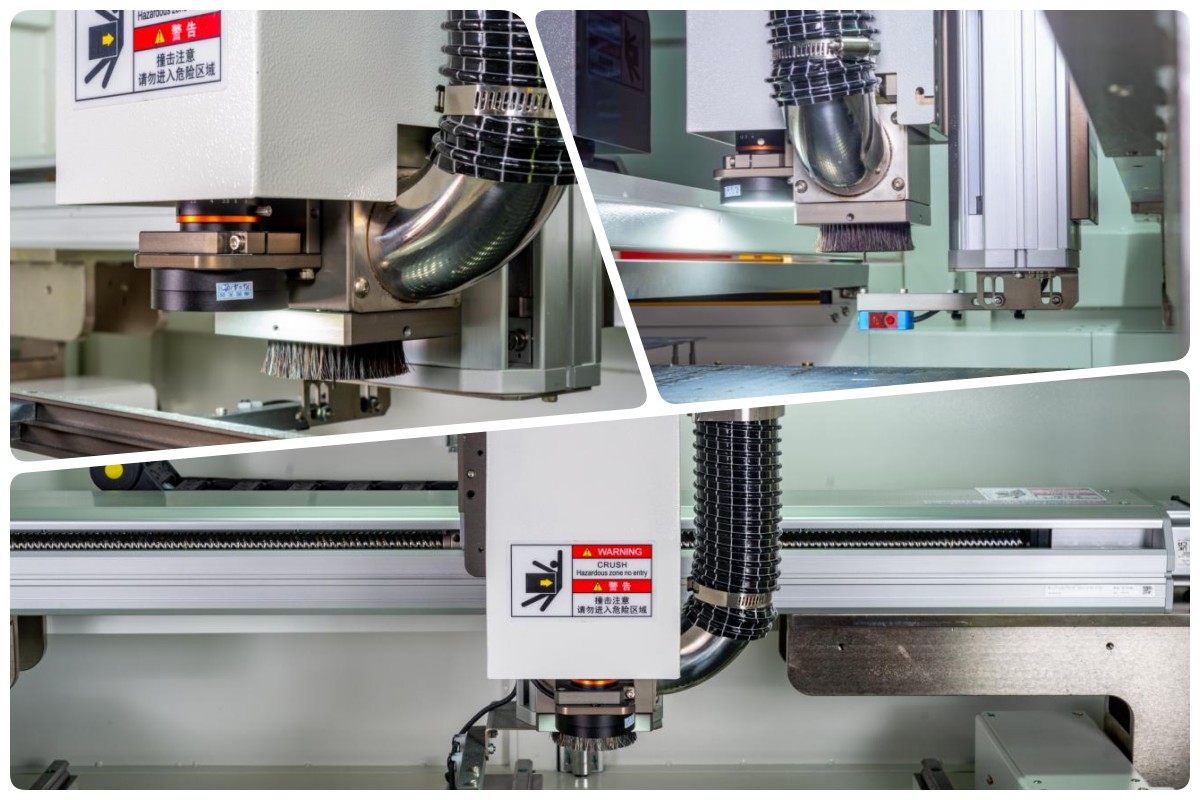

Рутерна система

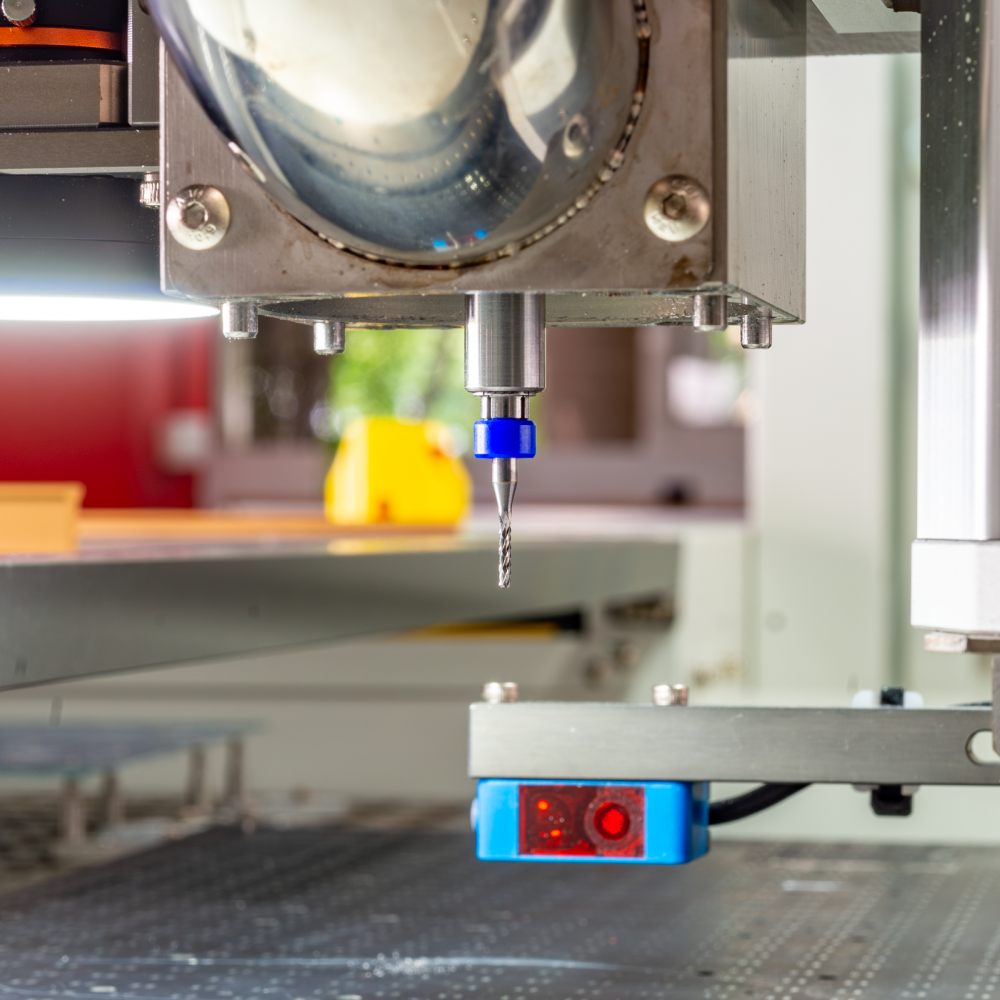

Рутерната система включва CCD камера с висока разделителна способност, коаксиална с фрезата за лесно калибриране и прецизно позициониране. Стандартното откриване на счупване на инструмента предупреждава незабавно операторите, ако ножът е износен или счупен. Допълнителен автоматичен инструмент за смяна на инструменти позволява непрекъсната работа без спиране, повишавайки ефективността. Йонният въздушен пистолет премахва статичното електричество от повърхността на печатната платка, за да предотврати привличането на прах. Високоскоростен шпиндел от RSK или NSK намалява напрежението при рязане, предлага висока прецизност, малка инерция и бърза реакция за чисти срезове на офлайн PCBA рутера.

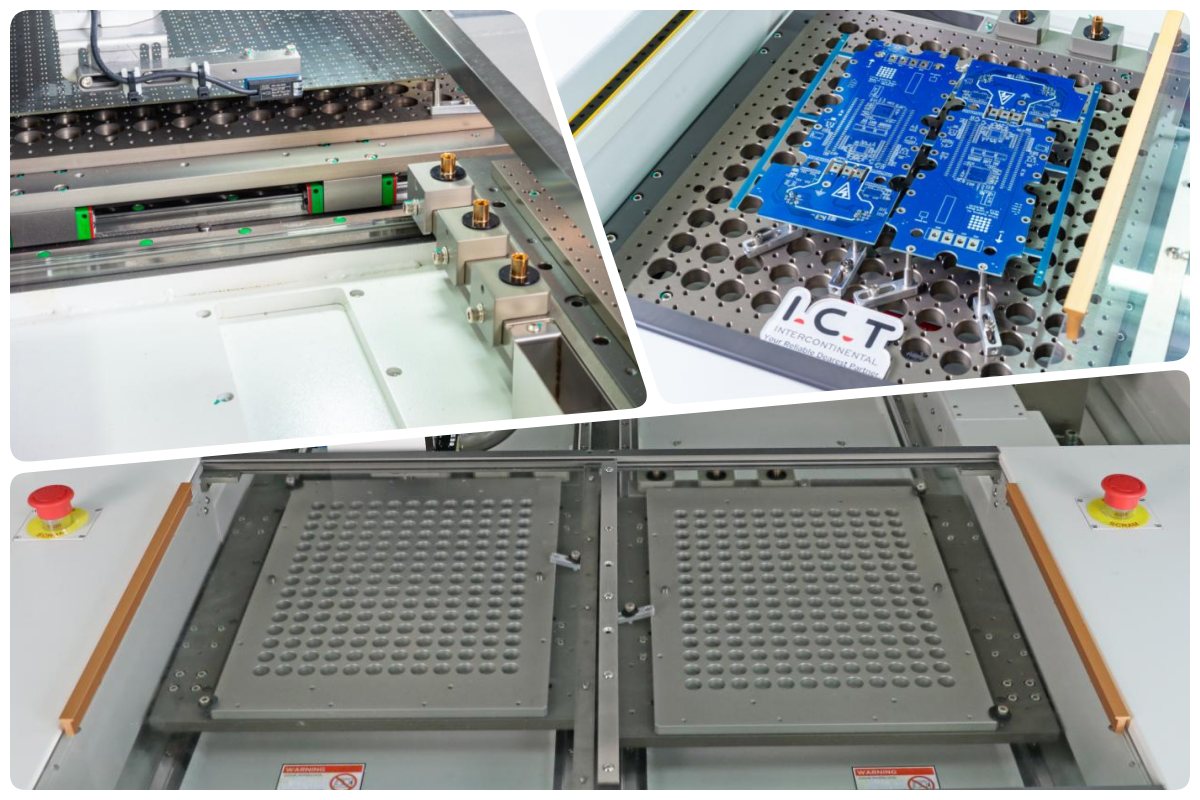

Платформена система
Системата на платформата разполага с управление по Y-ос чрез плъзгащи се релси и серво мотори за отлична стабилност. Мерките за безопасност включват двупосочни бутони за аварийно спиране, стандартен предпазен капак и светлинни завеси. Бутоните за стартиране от двете страни изискват едновременно натискане за безопасна работа. Порестата основа от пчелна пита осигурява силно засмукване и съвместимост с различни печатни платки. Този дизайн с двойна платформа поддържа многофункционални или специални приспособления, позволявайки ефективно боравене с различни платки, като същевременно поддържа безопасността на оператора в офлайн PCBA рутера.

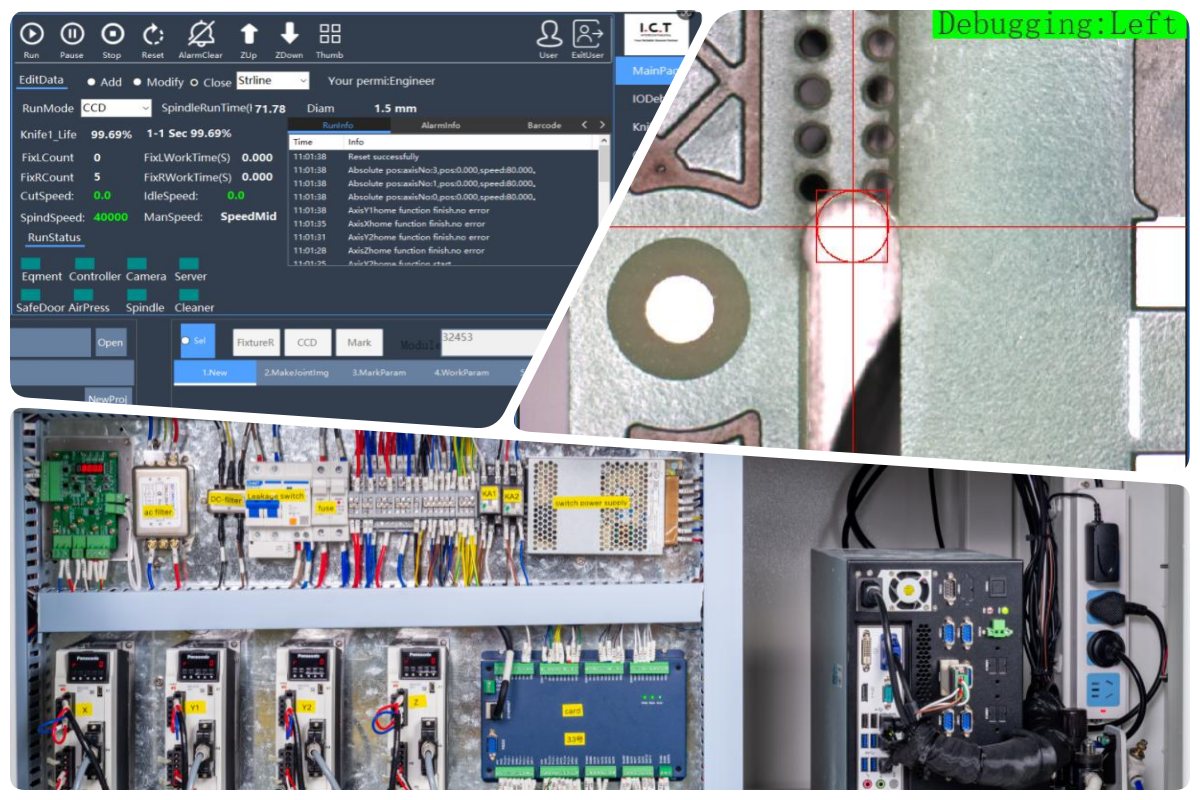

Система за управление
Системата за управление използва индустриален компютър със специален CNC контролер за висока точност и стабилност. Той предлага силна способност против смущения във фабричните настройки. Производствените данни могат да бъдат проследени с отчети за управление на качеството. Интерфейсът отговаря на стандартите CE и е лесен за научаване, което позволява бързи промени в програмата. Коаксиален CCD осигурява визуално наблюдение в реално време. Тези елементи правят офлайн PCBA рутера лесен за работа и поддържат постоянна производителност.

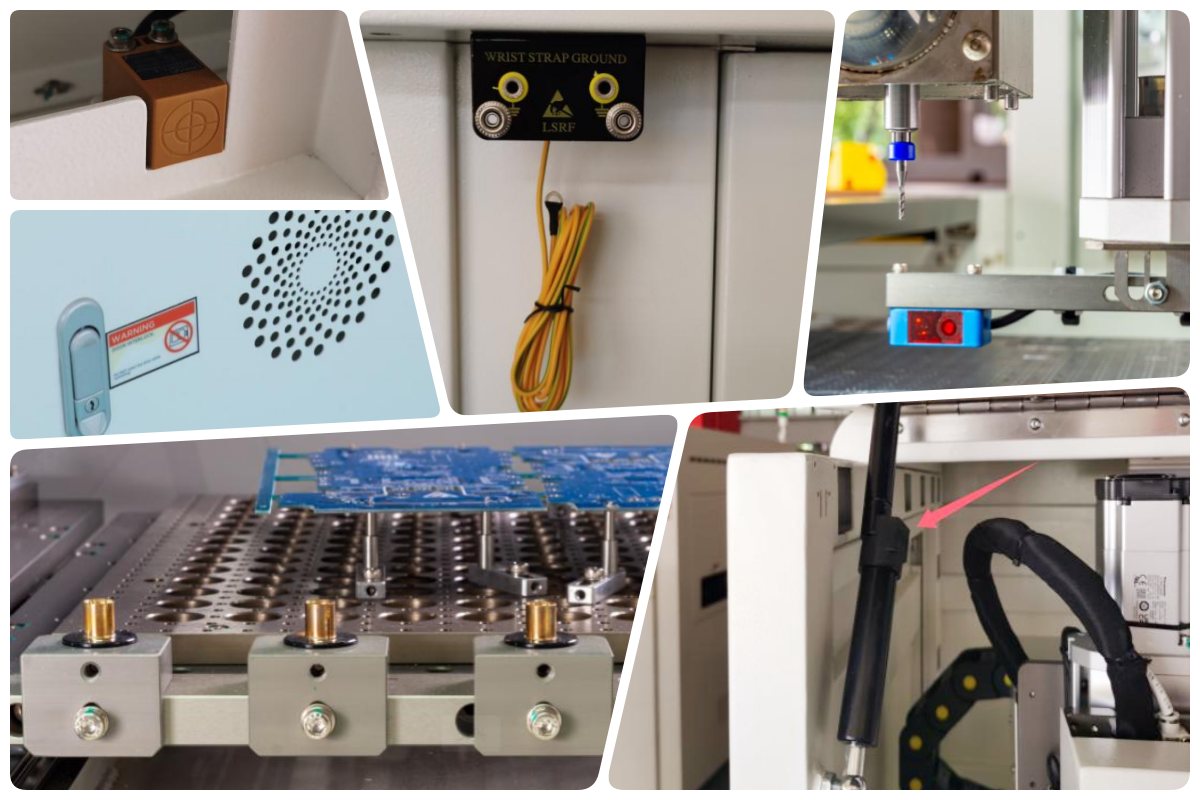

Детайлен дисплей
Ключовите детайли включват конвекционен вентилатор за охлаждане, сензори за безопасност на страничните врати за защита и ESD интерфейс за предотвратяване на статични повреди. Допълнителният автоматичен инструмент за смяна поддържа непрекъсната работа. Сензор за откриване на счупен нож следи състоянието на ножа в реално време. Самозаключващите се пневматични подпори осигуряват стабилна опора на вратата. Тези обмислени дизайни подобряват безопасността, удобството и надеждността при ежедневната употреба на офлайн PCBA рутера.
| Спецификация
| Модел | I.C.T-5700M | I.C.T-5700L | I.C.T-5700LL |
| Размер на платката (двойна платформа, специален размер по избор) | 290*350мм | 350*450мм | 450*500 мм |
| Дебелина на печатни платки | 0,3~6,0 мм | ||
| Тегло (с прахосмукачка) | 1000 кг | ||
| Измерение | 1075*1430*1460мм | 1125*1530*1460мм | 1225*1530*1460мм |
| Метод за събиране на прах | Почистване с прахосмукачка | ||
| Обем на въздуха на прахосмукачката | 28~35cm3/мин | ||
| Прахосмукачка Dimension | 640*785*1760мм | ||
| Напрежение на прахоуловителя | 380V,50/60HZ,3kw | ||
| Списък на оборудването на линията SMT
I.C.T направете истинска висококачествена производствена линия за PCBA. Вакуумният товарач дава чиста дъска. Автоматичният принтер поставя правилната паста. Placer set chip true. Много зони reflow запояват твърдо. Добрият AOI намира всички лоши. Линията остане стегната. Добив висок. Ниска цена. Без игра. Направете светлина за здравето на автомобила за упорита работа. Таблото идва готово реален свят. Връщаме се пълни.
| Име на продукта | Предназначение в SMT линия |
|---|---|
| SMT линия | Готова до ключ Ful-auto SMT монтажна линия |
| PCB товарач | Автоматично зарежда голи печатни платки към линията. |
| Принтер за паста на спойка | Отпечатва прецизно спояваща паста върху печатни платки. |
| Изберете и поставете машина | Прецизно монтира компоненти върху печатни платки. |
| Рефункционална фурна | Разтопява спойка, за да образува твърди съединения. |
| Видео за успеха на клиента
Клиент от Алжир, специализиран в телефони с функции, посети нашата фабрика за приемане на машината. Те донесоха над десет печатни платки и компоненти. Нашият екип проведе пълна производствена демонстрация, използвайки пълната SMT линия: напълно автоматичен принтер, SPI за проверка на спойка, RX-8 устройство за поставяне на малки части, RS-1R за по-големи компоненти, захранващо устройство за тави за капаци на щита, пещ за преформатиране, AOI за проверка на качеството и накрая I.C.T-5700 офлайн PCBA рутер за прецизно разделяне на платките. Процесът протича гладко, доказвайки висока ефективност и чисти разрези. Клиентът беше доволен от резултатите и работата на машината.
| Поддръжка за обслужване и обучение
I.C.T предлага пълна поддръжка, включително инсталиране, обучение на място и текуща поддръжка. Нашите опитни инженери напътстват операторите за безопасно и ефективно използване на офлайн PCBA рутера. Предоставяме подробно обучение за програмиране, смяна на инструменти и ежедневна грижа. Дистанционната помощ и бързата доставка на резервни части минимизират времето за престой. Със сервизни центрове по целия свят ние гарантираме бърза реакция при всякакви проблеми. Тази пълна поддръжка помага на клиентите да постигнат гладко производство и максимална стойност на машината.
| Препоръки на клиенти
Много клиенти хвалят нашите квалифицирани инженери за бързо разрешаване на проблеми и професионални насоки. Те оценяват надеждната работа и прецизността на нашето оборудване. Безопасното, внимателно опаковане гарантира, че машините пристигат в перфектно състояние. Бързите отговори на въпроси изграждат силно доверие. Като цяло клиентите оценяват високото качество и отличната поддръжка от I.C.T.
| Сертификати и стандарти
I.C.T притежава ключови сертификати, включително CE за безопасност, RoHS за екологични стандарти и ISO9001 за управление на качеството. Ние също притежаваме множество патенти за иновативни технологии. Тези сертификати доказват нашия ангажимент към надеждни, безопасни и висококачествени продукти, които отговарят на световните изисквания.
| Относно компанията и фабриката I.C.T
I.C.T разполага със собствени R&D и производствени съоръжения с голям екип от инженери. Компанията се разраства бързо през последните години, обслужвайки над 1600 клиенти в повече от 72 държави. Нашата модерна фабрика следва стриктни процеси на тестване и системи за управление на качеството. Това гарантира, че всяка машина, включително офлайн PCBA рутер, отговаря на високи стандарти. Ние се фокусираме върху иновациите и глобалното обслужване за дългосрочен успех на клиентите.
