Отхвърлянето на SMT машинен компонент обикновено означава, че системата за поставяне е открила, че даден компонент не може да бъде избран, задържан, разпознат, коригиран или поставен в рамките на необходимия толеранс. В ежедневното производство този проблем често се нарича "изхвърлящ компонент" или "отхвърлящ компонент", но истинската причина може да е в захранващото устройство, джоба на лентата, дюзата, вакуумния път, визуалната библиотека, състоянието на материала или програмните данни. По-нисък процент на отказ при избор и поставяне започва с намирането на точната точка, където се случва отхвърлянето.
Тази статия обяснява най-често срещаните причини за отхвърляне на SMT компоненти по практичен начин за инженери, техници и производствени мениджъри. Той се фокусира върху това как да се отделят механични, материални, оптични и свързани с процеса грешки, така че екипът да може да намали отпадъците, без да крие рискове за качеството.
Съдържание

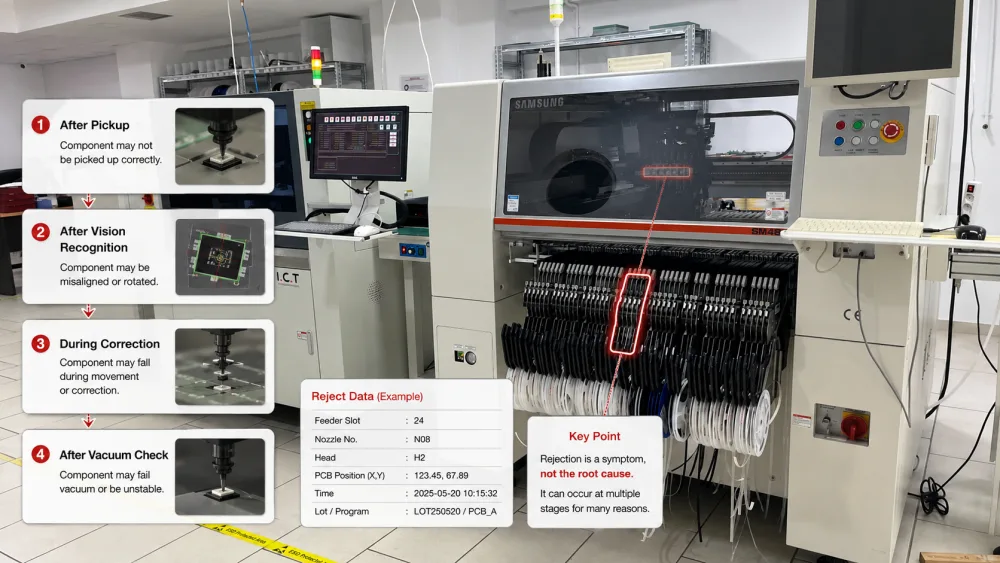

Отхвърлянето на компонентите не е единична грешка. Това е машинно решение, взето след като системата за поставяне установи, че компонентът или резултатът от приемането е извън разрешения прозорец на процеса. Машината може да отхвърли компонента веднага след вземане, след разпознаване на камерата, по време на корекция или след проверка с вакуум. Операторът вижда един резултат, но машината може да реагира на няколко различни сигнала.
Компонент може да бъде отхвърлен, защото никога не е бил избран правилно. Може също да бъде избран правилно, но да изглежда завъртян под камерата. В друг случай камерата може да види добър компонент, но библиотеката на пакета може да съдържа грешен размер на тялото, форма на проводника или дефиниция на полярността. Ето защо промяната на една стойност на толеранс рядко решава проблема за дълго.
Доброто отстраняване на проблеми започва с въпроса къде се случва отхвърлянето. Ако се появи отхвърляне преди визуална проверка, екипът трябва първо да провери представянето на захранващото устройство, състоянието на дюзата, височината на поемане и стойността на вакуума. Ако отхвърлянето се случи след проверка на зрението, изображението на камерата, осветлението, прагът на разпознаване, пакетните данни и външният вид на компонентите стават по-важни.
Полезният доклад за отхвърляне трябва да показва засегнатия компонент, захранващия слот, номера на дюзата, главата, машинната лента, позицията на печатната платка, времето и партидата. Ако един и същ компонент се повреди при различни позиции на захранващото устройство, проблемът може да е в данните за опаковката или вариация на материала. Ако различен компонент се повреди на едно и също захранващо устройство, захранващото устройство е подозрително. Ако много компоненти се повредят на една дюза, дюзата или вакуумният път се нуждаят от внимание.

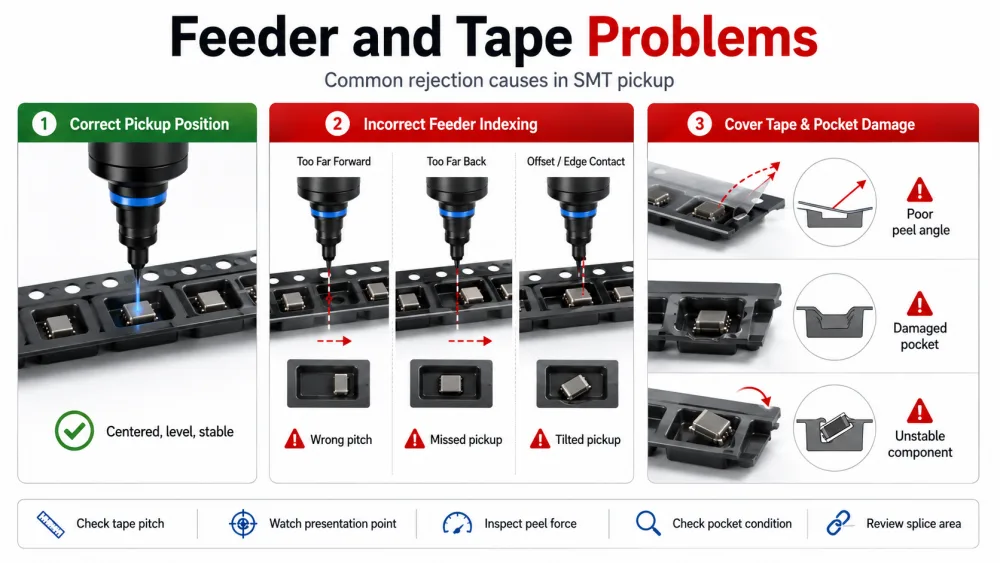

Състоянието на фидера е една от първите области, които трябва да се проверят, когато отхвърлянето на SMT компонент се увеличи. Захранващо устройство представя компонента към дюзата. Ако компонентът не е в правилната позиция за вземане, най-добрата глава на машината и система за зрение не могат да осигурят стабилно производство.
Грешка при индексиране на фидера възниква, когато лентата не се придвижи напред с правилната стъпка. Компонентът може да стои твърде далеч напред, твърде далеч назад или частично под покриващата лента. След това дюзата избира компонента от грешната точка или докосва джоба на лентата. Това може да причини пропуснато прихващане, наклонено прихващане, повреден компонент или отхвърляне на зрението.
Операторите трябва да сравнят програмираната стъпка с реалната компонентна лента. Те също така трябва да гледат бавно презентационната точка по време на пробното вземане. Компонентът трябва да пристигне центриран и нивелиран, без отскачане или забавяне след движение на лентата.
Проблемите с покривната лента могат да причинят многократно отхвърляне, дори когато макарата изглежда нормална отвън. Ако ъгълът на отлепване на покриващата лента е грешен, компонентът може да се повдигне, завърти или скочи вътре в джоба. Ако джобът е смачкан или носещата лента е огъната, дюзата може да не контактува правилно с повърхността на компонента.
За малък пасивен компонент, дори едно малко движение вътре в джоба може да увеличи процента на отхвърляне при избор и поставяне. Екипът трябва да инспектира пътя на лентата, напрежението на макарата, силата на отлепване, състоянието на джоба, зоната на снаждане и водача на захранващото устройство. Проблем, който започва след смяна на снаждане или макара, често сочи към опаковане или зареждане, а не към машинен хардуер.
Дюзата е директната контактна точка между машината за поставяне и компонента. Ако дюзата не може да създаде стабилно уплътнение, компонентът може да бъде пропуснат, изпуснат, обърнат или отхвърлен от зрението. Следователно проверките на дюзите и вакуума са от съществено значение при анализа на отхвърлянето на SMT машинни компоненти.
Дюзата трябва да съответства на корпуса на компонента, зоната на захващане, теглото и повърхността. Дюза, която е твърде малка, може да не побере достатъчно площ. Дюза, която е твърде голяма, може да докосне проводници, ръбове или близки стени на джоба. За компонент със странна форма може да се наложи точката на захващане да се премести по-близо до центъра на тежестта.
Грешният избор на дюза често създава периодично отхвърляне. Машината може да работи добре при ниска скорост, но да се провали, когато ускорението на главата се увеличи. Може също така да отхвърля по-често, когато повърхността на компонента е леко прашна или когато реакцията на вакуум стане по-слаба след няколко часа производство.
Замърсяването на дюзата е проста, но често срещана причина. Остатъци от спояваща паста, прах, остатъци от лента или частици от опаковката могат да намалят уплътнението между дюзата и компонента. Износеният връх на дюзата също може да създаде изтичане, което е твърде малко, за да спре всяко поемане, но достатъчно голямо, за да създаде нестабилно разпознаване.
Техниците трябва да инспектират дюзата под увеличение, да я почистят с одобрения метод и да сравнят историята на грешките по ID на дюзата. Ако отхвърлянето последва дюзата, след като дюзата е преместена на друга глава или компонент, дюзата трябва да се смени или калибрира отново.
Вакуумът не трябва да се третира само като аларма. Това е полезен сигнал за процеса. Ниският вакуум може да означава изтичане на въздух, запушен филтър, грешна височина на захващане, грапава повърхност на компонента, лошо представяне на захранващото устройство или повредена дюза. Стойност на вакуума, която бавно се променя по време на смяна, може да показва замърсяване или отклонение при поддръжката.
Фабриките трябва да записват нормална вакуумна базова линия за обикновен пакет. Когато отхвърлянето се увеличи, сравняването на текущите стойности на вакуума с базовата линия помага на екипа да избегне произволни корекции.

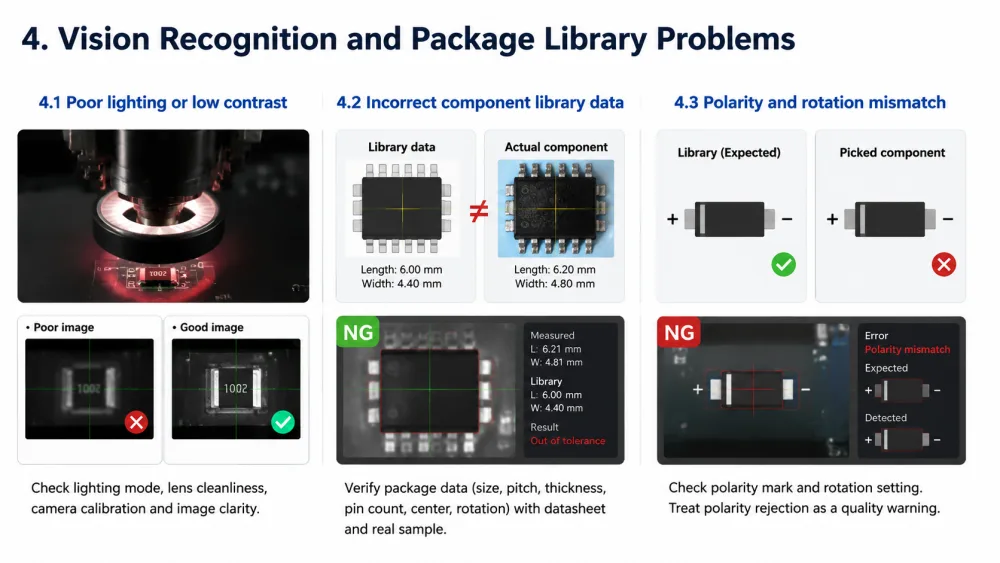

Грешките при зрителното разпознаване са друга основна група причини за отхвърляне на SMT компонент. Камерата проверява дали компонентът е наличен, центриран, завъртян правилно и в рамките на толеранса. Ако камерата не може да разпознае компонента, машината може да го отхвърли дори когато физическият запис изглежда приемлив.
Някои компоненти са трудни за виждане от камерата. Черно тяло на тъмен фон, лъскава метална повърхност, прозрачна опаковка, малък знак за полярност или неправилна форма на оловото могат да намалят контраста. Ако изображението на камерата е неясно, промяната на толеранса няма да реши проблема. Екипът трябва първо да прегледа режима на осветление, чистотата на обектива, калибрирането на камерата и действителното изображение, заснето от машината.
Библиотеката на пакета трябва да съответства на реалния компонент. Размерът на тялото, броят на проводниците, стъпката на проводниците, дебелината, маркировката за полярност, центърът на приемане и позволеното въртене са от значение. Библиотека, копирана от подобен компонент, може да е достатъчно близка за обикновен чипов пакет, но да не успее за IC с фина стъпка, конектор, щит или диод.
Когато се появи отказ след представяне на нов продукт, библиотечните данни трябва да бъдат проверени спрямо чертежа на компонента и реална проба. Инженерът трябва да избягва разширяването на толеранса, докато данните за пакета не бъдат потвърдени.
Несъответствието на полярността е особено важно за диоди, IC, LED и други насочени компоненти. Машината може да отхвърли компонента, защото системата за зрение вижда знак в различна позиция от очакваната от библиотеката. В някои случаи компонентът може да премине поставянето, но по-късно да причини сериозна електрическа повреда. Поради тази причина отхвърлянето на полярността трябва да се третира като предупреждение за качество, а не просто забавяне на производството.
Състоянието на материала може пряко да повлияе на степента на отхвърляне при избор и поставяне. Машината за поставяне очаква компонентът да пристигне в стабилна форма и позиция. Ако съхранението, обработката или опаковането променят това условие, отхвърлянето може да се увеличи, въпреки че настройката на машината не е променена.
Чувствителният към влага компонент се нуждае от контролирано съхранение и манипулиране. Лошото съхранение не винаги може да доведе до незабавно отхвърляне на приемането, но може да създаде деформация на опаковката, дефекти при запояване или риск за надеждността по-късно в процеса. JEDEC предоставя широко използвани насоки за боравене с устройства, чувствителни към влага/препълване чрез J-STD-033.
Статичният заряд може да накара малките компоненти да се залепят за лентата, дюзата или околните повърхности. Прахът и замърсяването също могат да повлияят на прихващането и видимостта. Добрата програма за контрол на ESD помага за защитата на чувствителните устройства и поддържа по-стабилна работа. Стандартът ANSI/ESD S20.20 е полезна справка за изграждане на официална система за ESD контрол.
Различни партиди от един и същ номер на част може да имат малки вариации в цвета на тялото, контраста на маркировката, формата на оловото или пасването на джоба на лентата. Тези разлики може да са в рамките на толерантността на доставчика, но все пак да влияят на разпознаването или вземането. Когато отхвърлянето се повиши след голяма промяна, инженерите трябва да сравнят стария и новия материал при едно и също изображение на машината и условия на приемане.

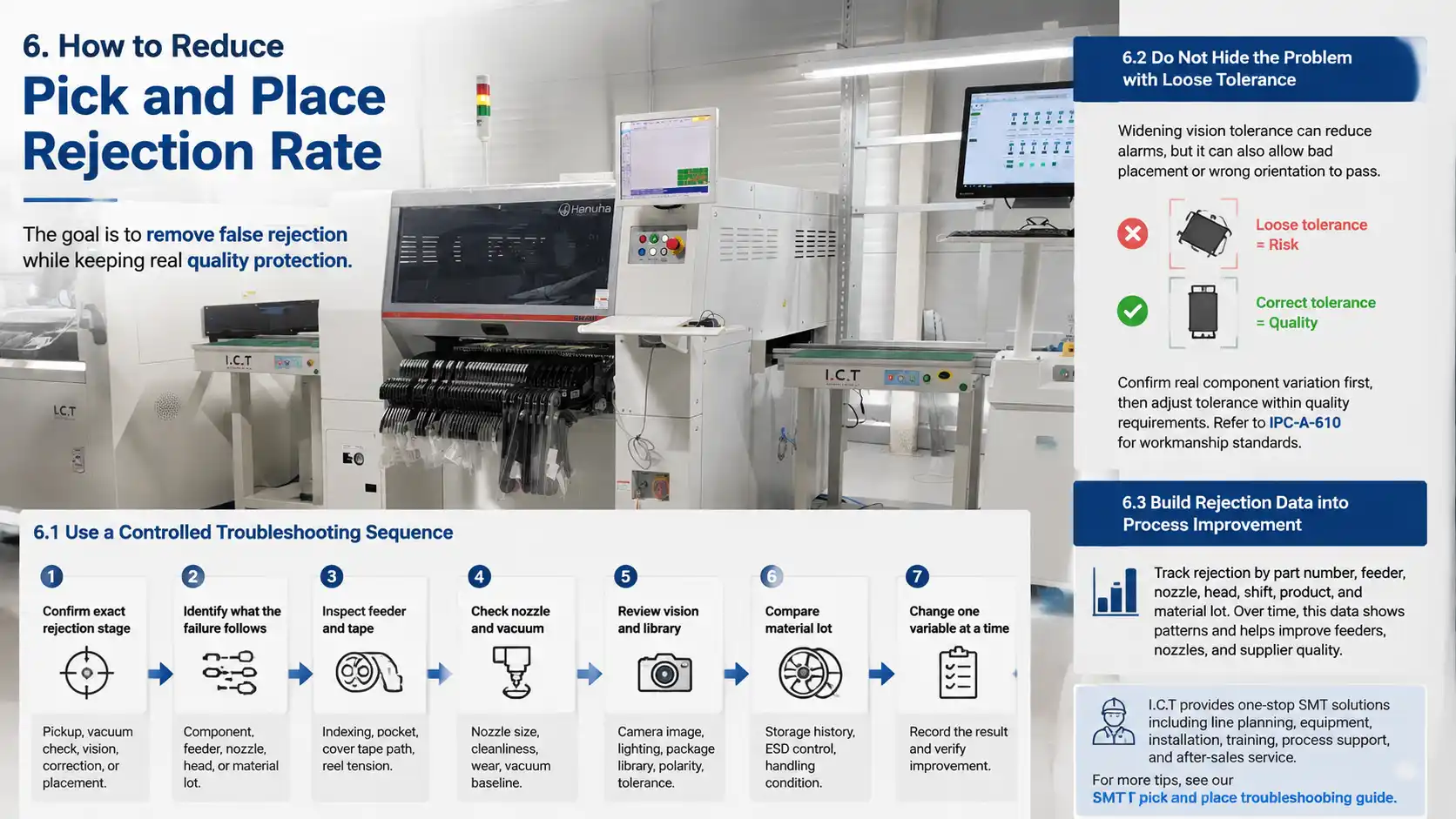

Намаляването на процента на отхвърляне не означава да направи машината по-малко чувствителна. Става дума за по-стабилен процес. Машина, която отхвърля лошо прихващане, защитава качеството. Машина, която отхвърля добри компоненти, губи материал и време. Целта е да се премахне фалшивото отхвърляне, като същевременно се запази защитата на истинското качество.
Потвърдете точния етап на отхвърляне: вземане, вакуумна проверка, визуално разпознаване, корекция или поставяне.
Проверете дали повредата следва компонента, захранващото устройство, дюзата, главата или партидата на материала.
Проверете индексирането на захранващото устройство, джоба на лентата, покриващия път на лентата и напрежението на макарата.
Проверете размера на дюзата, чистотата, износването и базовата линия на вакуума.
Прегледайте изображението на камерата, осветлението, библиотеката с пакети, полярността и толеранса на разпознаване.
Сравнете партидата на материала, историята на съхранението, ESD контрола и състоянието на работа.
Променете една променлива наведнъж и запишете резултата.
Разширяването на зрителния толеранс може да намали алармите, но също така може да позволи преминаването на лошо разположение или неправилна ориентация. По-безопасният метод е първо да се потвърди реалната вариация на компонента, след което да се коригира толерансът само в рамките на изискването за качество. Общите препратки към изработката като IPC-A-610 помагат на производствените екипи да поддържат езика на инспекцията и преценката за приемливост последователни.
Записите за отхвърляне трябва да се превърнат в инструмент за подобряване на процеса. Една фабрика може да проследи отхвърлянето по номер на част, захранващо устройство, дюза, глава, смяна, продукт и партида на материала. С течение на времето тези данни показват кой пакет се нуждае от по-добра стратегия за дюзи, кой захранващ механизъм се нуждае от поддръжка и кой доставчик на материали създава повече вариации.
I.C.T предоставя SMT решения на едно гише за производителите на електроника, включително планиране на линии, SMT оборудване, инсталация, обучение, поддръжка на процеси и следпродажбено обслужване. Когато клиентите се сблъскват с многократно отхвърляне, I.C.T може да помогне за преглед на пълната производствена верига, вместо да разглежда само една страница за аларма. За по-широка диагностична рамка читателите могат също да прегледат това ръководство за отстраняване на неизправности при избор и поставяне на SMT.
Отхвърлянето на SMT компонент е симптом, който трябва да се проследи до точния етап на повреда.
Индексирането на подаващото устройство, състоянието на джоба на лентата и отлепването на покривната лента са често срещани основни причини.
Размерът на дюзата, износването на дюзата, замърсяването, изтичането на вакуум и височината на поемане силно влияят върху отхвърлянето.
Отхвърлянето на зрението често идва от осветление, контраст, библиотечни данни, полярност или вариация на опаковката.
Не бива да се пренебрегват обработката на материалите, контролът на влагата, ESD контролът и вариациите на партидите.
Най-добрият начин да намалите процента на отхвърляне на избор и място е да правите една контролирана промяна наведнъж и да записвате резултата.
Стабилният процес на SMT се изгражда чрез наблюдение на пациента, чисти данни и добри производствени навици. Когато отхвърлянето стане често, правилният отговор не е паника или произволно приспособяване. Това е ясен път на първопричината, който защитава както продукцията, така и качеството.
Няма универсален нормален процент на отхвърляне, тъй като зависи от размера на компонента, вида на опаковката, състоянието на машината, качеството на захранващото устройство, производствената скорост, опаковката на материала и продуктовия микс. Линия, поставяща много малки пасивни компоненти, ще има различен рисков профил от линия, поставяща по-голям конектор или IC. Вместо да преследват едно фиксирано число, фабриките трябва да установят нормална базова линия за всеки продукт и семейство пакети. Ако скоростта внезапно се повиши над тази базова линия след промяна на партидата на материала, смяна на захранващото устройство, смяна на дюзата или актуализация на програмата, екипът трябва да проучи незабавно.
Малките компоненти имат по-малка площ на захващане и са по-чувствителни към позицията на джоба на лентата, статичен заряд, размера на дюзата, височината на захващане и изтичането на въздух. Много малко отместване на захранващото устройство може да накара дюзата да се задържи близо до ръба на компонента вместо в центъра. Компонентът може да се повдигне под ъгъл, да се завърти под камерата или да падне по време на движение на главата. За малки опаковки, стабилното представяне на захранващото устройство и чистото състояние на дюзата са особено важни.
Толерантността към зрението трябва да се коригира само след проверка на физическите причини и причините, свързани с данните. Ако компонентът е наистина добър и библиотеката на пакетите е твърде строга, внимателната корекция на толеранса може да е правилна. Въпреки това, ако компонентът е наклонен поради лошо прихващане или ако библиотеката има грешен знак за полярност, по-широкият толеранс само скрива проблема. Това може да позволи лошо поставяне в производството и да създаде по-големи загуби надолу по веригата.
Практичен метод е да се види дали проблемът следва захранващото устройство или дюзата. Ако един и същ компонент се повреди само в един слот за захранващо устройство, проверете калибрирането на захранващото устройство, индексирането, пътя на лентата и състоянието на джоба. Ако различен компонент се повреди със същата дюза, проверете износването на дюзата, замърсяване, запушване и изтичане на вакуум. Ако проблемът следва една макара с материал през различни подаващи устройства, основната причина може да е опаковка на материала или вариация на партидата.
Външната поддръжка е полезна, когато отхвърлянето продължава след основни проверки на захранващото устройство, дюзата, вакуума, зрението и програмата. Също така е полезно по време на представяне на нов продукт, преместване на машина, надграждане на линия или повтаряща се нестабилност на качеството. Опитен доставчик на SMT решение може да прегледа заедно състоянието на машината, настройката на захранващото устройство, библиотеката с пакети, обработката на материали, баланса на линиите, обучението на оператора и влиянието на процеса нагоре или надолу по веригата. Този по-широк изглед често открива причини, които един екран за аларма не може да покаже.
