Прегледи:0 Автор:Винчи Джан Час на публикуване: 2026-08-12 Произход:Сайт
Промяната на разположението на компонентите на SMT се случва, когато компонент не е монтиран в предвидената позиция на подложката по време на процеса на избор и поставяне. Този проблем може да изглежда малък на пръв поглед, но може да доведе до свързване на спойки, отворена спойка, надгробна плоча, лош електрически контакт, преработване и нестабилно качество на продукта след преформатиране.
За производителите на електроника разместването на компонентите по време на поставянето не е само проблем с точността на машината. Може да бъде причинено от поддръжка на печатни платки, износване на дюзите, позиция на захранващото устройство, визуално разпознаване, състояние на паста за запояване, налягане при поставяне, изкривяване на платката или неправилни програмни данни. Стабилният процес на SMT изисква всяка част от веригата за настаняване да работи заедно.
Това ръководство обяснява най-честите причини за отместване на разположението на SMT и показва как инженерите могат да ги отстранят по практически начин.
Изместването на компонента означава, че компонентът е поставен далеч от проектирания център на подложката. Отместването може да се случи в посока X, посока Y, ъгъл на въртене или комбинация от трите. В някои случаи компонентът е само леко извън центъра и все още може да премине проверка. В по-сериозни случаи причинява видим дефект на спойка или функционална повреда.
Промяната в разположението на SMT компонентите обикновено се появява в няколко форми:
Първо, компонентът може да се движи настрани от центъра на подложката. Това е често срещано при малки компоненти на чипове, резистори, кондензатори, диоди и IC с фина стъпка. Второ, компонентът може леко да се върти, което може да повлияе на подравняването на проводника и образуването на спойка. Трето, компонентът може да седи на ръба на спояващата паста, вместо да кацне правилно върху подложката. Четвърто, компонентът може да изглежда правилно преди преформатиране, но да се движи по време на преформатиране поради дисбаланс на овлажняване на спойка.
Всеки тип смяна дава различна следа. Повтарящото се преместване в една посока може да сочи към калибриране на машината, позициониране на платката или отместване на програмата. Случайното преместване може да сочи към нестабилност на дюзата, вакуума, захранващото устройство, пастата за запояване или опората на платката.
Съвременното SMT производство използва по-малък компонент, по-малко разстояние между подложките и по-бърза скорост на поставяне. Това прави процеса по-малко прощаващ. Малко изместване на разположението, което е приемливо за голям компонент на чип, може да създаде сериозен проблем за компонент 0201, BGA, QFN или конектор с фина стъпка.
Когато компонентът не е центриран, обемът на спояващата паста вече не е балансиран. По време на претопяване разтопената спойка може да издърпа компонента по-далеч от правилната му позиция. Това може да създаде мост, надгробен камък, недостатъчна спойка, изкривен компонент или скрита слабост на ставата.

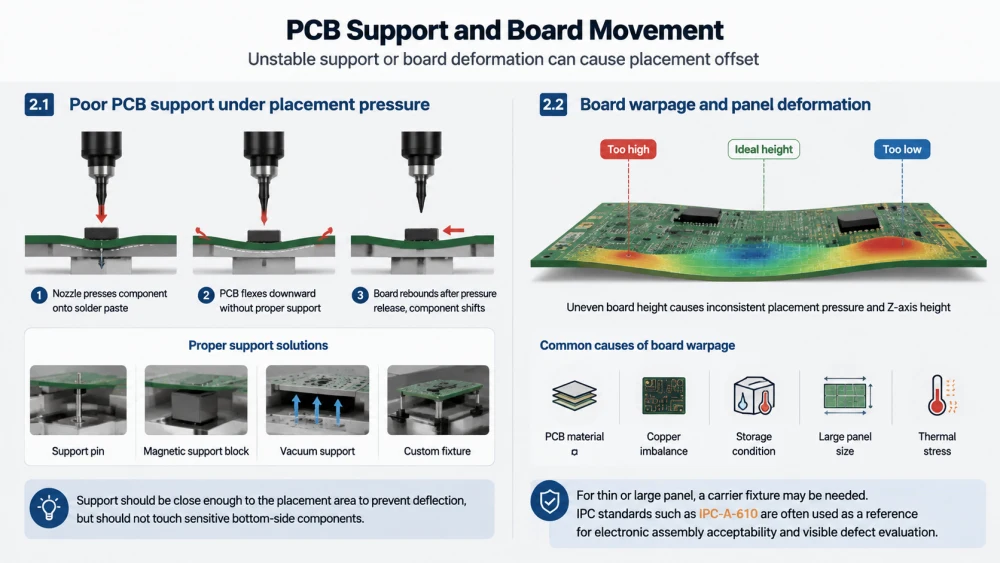

Една от най-пренебрегваните причини за компенсиране на разположението на SMT е нестабилната поддръжка на PCB. Ако дъската се движи, огъва, вибрира или не е захваната правилно по време на поставяне, дори машина за поставяне с висока точност не може да поддържа стабилни резултати.
По време на поставянето дюзата притиска компонента върху спояващата паста. Ако PCB не се поддържа отдолу, платката може да се огъне надолу. Когато дъската отскочи, компонентът може леко да се измести. Това е особено често срещано при тънка платка, голям панел, гъвкава печатна платка или платка с неравномерно разпределение на компонентите.
Инженерите трябва да проверят дали опорният щифт, магнитният опорен блок, вакуумната опора или персонализираното приспособление са позиционирани правилно. Опората трябва да е достатъчно близо до зоната на поставяне, за да предотврати деформация, но не трябва да докосва чувствителен компонент от долната страна.
Изкривяването на печатни платки може да причини различна височина на панела. Ако една област на дъската е по-висока или по-ниска от очакваното, налягането при поставяне и височината на Z-ос може да станат непоследователни. Някои компоненти може да са натиснати твърде силно, докато други може едва да докоснат спояващата паста.
Изкривяването на платката може да се дължи на печатни платки, дисбаланс на медта, условия на съхранение, размер на панела или термичен стрес. За тънък или голям панел може да е необходимо носещо приспособление. IPC стандартите като IPC-A-610 често се използват като референтни за приемливостта на електронния монтаж и оценка на видимите дефекти.
Дюзата е директната контактна точка между SMT машината и компонента. Ако дюзата не може да вземе компонента сигурно и централно, изместването на разположението става много вероятно.
Износена дюза може да загуби своята плоскост или способността си да уплътнява въздуха. Замърсена дюза може да има остатъци от флюс, прах, частици от спойка или лепило върху повърхността на прихващане. Неправилният размер на дюзата може да не съответства на корпуса на компонента, причинявайки нестабилно прихващане и неточно центриране.
За малък компонент състоянието на дюзата е критично. Ако дюзата е твърде голяма, тя може да докосне съседен компонент в джоба на лентата. Ако е твърде малък, може да не осигури достатъчно сила на задържане. Ако върхът на дюзата е повреден, компонентът може да се завърти по време на бързо движение на главата.
Проблемите с вакуума могат да накарат компонента да се движи между вземане и поставяне. Ако вакуумното налягане е слабо, нестабилно или забавено, компонентът може да се плъзне по върха на дюзата. Това често се проявява като произволно отместване на разположението, изпуснат компонент или периодична грешка при разпознаване.
Инженерите трябва да проверят дюзата, вакуумния филтър, вакуумната тръба, уплътнението на главата, ежектора и стойността на вакуумния сензор. Стабилната вакуумна крива често е по-полезна от проверката дали машината съобщава за аларма.

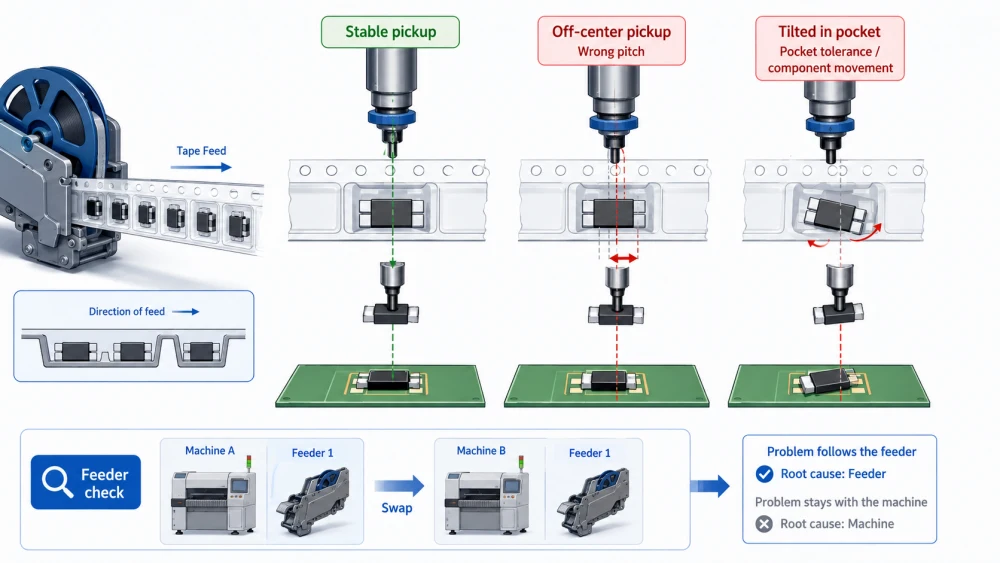

Грешка във фидера е друга основна причина за неправилно подравняване на компонентите по време на поставянето. Ако компонентът не е поставен правилно в джоба на лентата, дюзата може да го измести извън центъра. Машината все още може да го постави, но позицията на компонента може да се измести или завърти.
Когато стъпката на подаващото устройство, напредването на лентата или координатите на поемане са грешни, компонентът няма да стои под центъра на дюзата в момента на поемане. Това създава нестабилен пикап. Системата за зрение може да коригира малка грешка, но не може напълно да разреши лошо състояние на механично прихващане.
Често срещаните признаци включват повтаряща се грешка при прихващане, компонент, стоящ под ъгъл върху дюзата, висока степен на отхвърляне и изместване при поставяне, което се появява само на една позиция на захранващото устройство. Ако проблемът следва захранващото устройство след смяна на позициите, вероятно първопричината е захранващото устройство.
Някои компоненти може да се преместят в джоба на лентата, преди да бъдат взети. Това може да се случи при много малък компонент, разхлабена опаковка, повредена носеща лента или вибрации по време на индексиране на подаващото устройство. Ако компонентът вече е наклонен или изместен в джоба, дюзата може да го вземе в грешния център.
Инженерите трябва да проверят напрежението на лентата на капака на захранващото устройство, зацепването на зъбното колело, калибрирането на захранващото устройство, височината на захващане и състоянието на джоба на компонента. Качеството на опаковката на материала може пряко да повлияе на стабилността на поставяне.

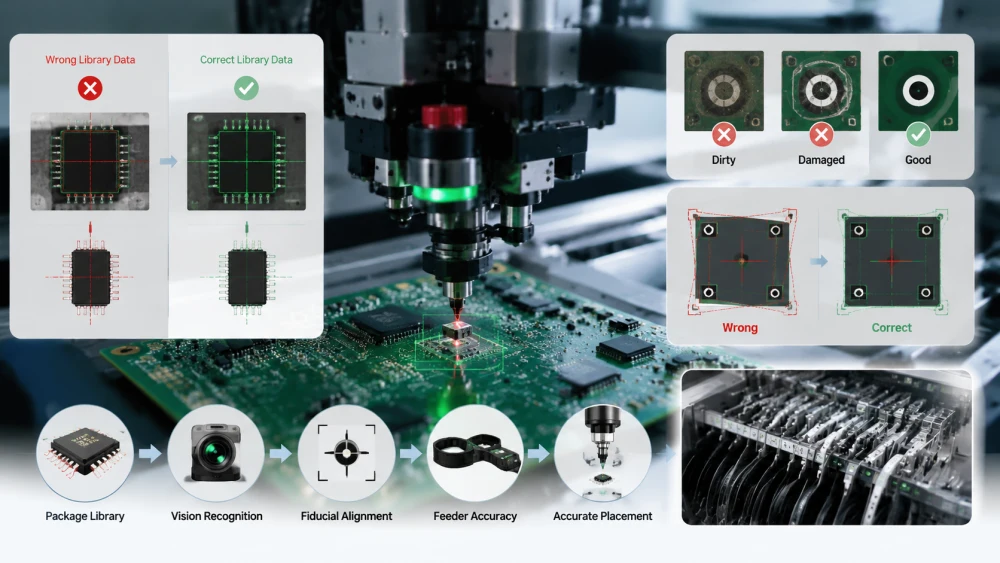

SMT машинното зрение е проектирано да коригира позицията на компонента преди поставяне. Въпреки това, ако данните за визията, осветлението, библиотеката с пакети или фидуциалното разпознаване са грешни, машината може да изчисли неправилно отместване.
Всеки компонент се нуждае от правилен размер, контур на тялото, позиция на проводника, дебелина, полярност и параметър за разпознаване. Ако данните в библиотеката на компонентите са грешни, камерата може да разпознае грешния ръб или централна точка. След това машината може да постави компонента според фалшива корекционна стойност.
Това е често срещано след представяне на нов продукт, подмяна на компонент, копиране на библиотека или ръчно редактиране на данни. Инженерите трябва да сравнят действителния компонент с библиотечните данни, особено за подобни типове пакети, които изглеждат почти еднакви, но имат различен размер на тялото или геометрия на извода.
Ако реперът на дъската е мръсен, повреден, лошо проектиран или неправилно разпознат, цялата координатна система на дъската може да се измести. В този случай много компоненти може да показват изместване в подобна посока. Проблемът може да не е в главата за поставяне; може да е справката за подравняване на платката.
Референтните знаци трябва да имат ясен контраст, достатъчно разстояние и стабилна дефиниция на маска за запояване. Машината трябва постоянно да разпознава правилната опорна точка, преди да започне поставянето.
За по-широка рамка за отстраняване на неизправности, която свързва симптомите на визия, захранващо устройство, пикап и дюза, инженерите могат също да прегледат това ръководство за отстраняване на неизправности при избиране и поставяне на SMT.
Някои промени в поставянето не са причинени от самата машина за поставяне. Компонентът може да е поставен правилно, но състоянието на спояващата паста го кара да се движи преди или по време на преформатиране.
Ако обемът на пастата за запояване е неравномерен между две подложки, компонентът може да бъде изтеглен към страната с по-силна сила на намокряне по време на претопяване. Това е често срещана причина за надгробен камък, изкривяване и движение на малки стружки.
Неравномерният обем на пастата може да се дължи на запушване на шаблона, лош дизайн на шаблона, неправилно съотношение на диафрагмата, недостатъчно почистване, лошо налягане на чистачката или нестабилна скорост на печат. SPI данните могат да помогнат да се потвърди дали смяната започва преди поставянето или след преформатиране.
Пастата за запояване трябва да държи компонента на място преди претопяване. Ако силата на залепване на пастата е слаба, компонентът може да се движи по време на прехвърляне на дъската, вибрация на конвейера или поставяне на близък компонент. Пастата, която е била изложена твърде дълго, може да изсъхне, докато пастата, съхранявана неправилно, може да загуби стабилен печат и ефективност на задържане.
Екипите на процеса трябва да контролират съхранението на пастата, размразяването, смесването, интервала на печат и почистването на шаблона. Стандартът IPC J-STD-001 е полезна справка за изискванията на процеса на сглобяване на запоени електрически и електронни устройства.

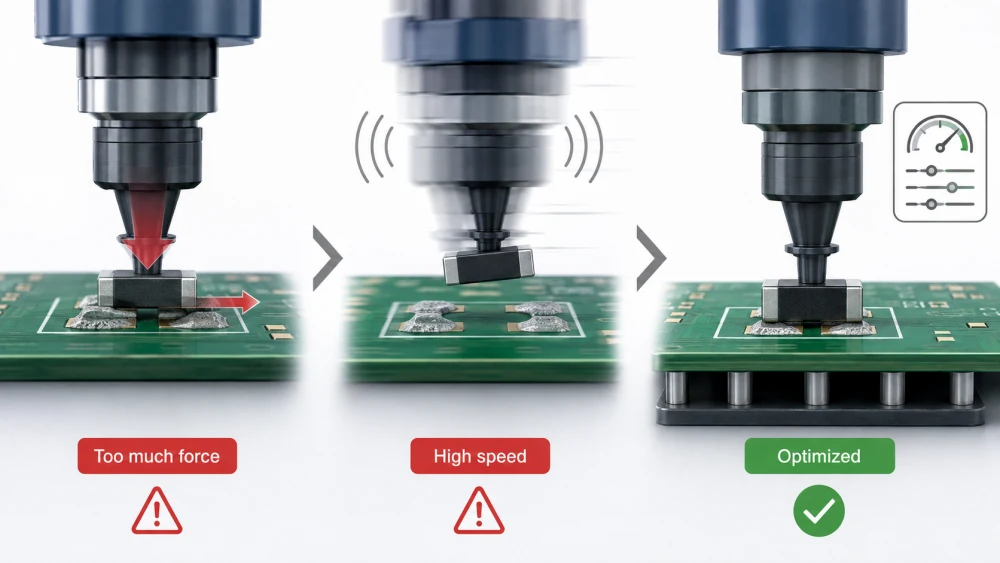

Настройките на машината могат пряко да повлияят на точността на поставяне. Програма, която работи добре при ниска скорост, може да създаде отместване при пълна производствена скорост, ако ускорението, силата на поставяне или височината на Z-ос не са оптимизирани.
Ако силата на поставяне е твърде висока, компонентът може да се плъзне върху спояващата паста, вместо да се приземи леко. Това е по-вероятно, когато отлаганията на паста са големи, подложката е малка или компонентът има гладка долна повърхност.
Прекомерната сила може също да повреди деликатния компонент или да създаде скрит стрес. Инженерите трябва да оптимизират силата на поставяне според вида на компонента, размера на опаковката, опората на платката и състоянието на пастата.
Високата скорост на поставяне подобрява изхода, но също така увеличава вибрациите, напрежението при ускорение и риска от движение на компонентите. Ако главата се движи твърде агресивно, компонентът може да се измести върху дюзата преди поставянето. Ако поддръжката на платката е слаба, високоскоростното поставяне може да влоши отместването.
Практичен подход е временно да се намали скоростта по време на отстраняване на неизправности. Ако смяната се подобри, екипът на процеса може да коригира ускорението, последователността на поставяне, състоянието на опората или избора на дюза, преди да се върне към пълна производствена скорост.
Не всяко отместване, наблюдавано след преформатиране, е грешка при поставянето. Компонент може да бъде правилно монтиран преди преформатиране и все още да се движи по време на процеса на нагряване.
Когато спойката на едната подложка се разтопи или намокри по-бързо от другата страна, повърхностното напрежение може да издърпа компонента далеч от центъра. Това е често срещано при компоненти с малък чип, особено когато дизайнът на подложката, обемът на пастата или термичното разпределение са небалансирани.
Инженерите трябва да сравнят AOI преди преформатиране или инспекция с микроскоп с инспекция след преформатиране. Ако компонентът е центриран преди преформатиране, но е изместен след преформатиране, основната причина вероятно е процесът на запояване, а не точността на машината за поставяне.
Чувствителният към влага компонент може да се държи непредвидимо по време на преформатиране, ако съхранението и печенето не се контролират. JEDEC J-STD-033 предоставя насоки за работа с чувствително към влага и препълване устройство за повърхностен монтаж. Лошият контрол на влагата може да увеличи риска от процеса, особено за IC пакети, BGA и компоненти с висока стойност.
Топлинният профил също трябва да бъде прегледан. Твърде бързата скорост на нарастване, неравномерното нагряване или нестабилната скорост на конвейера могат да повлияят на баланса на намокряне на спойката и стабилността на компонента.

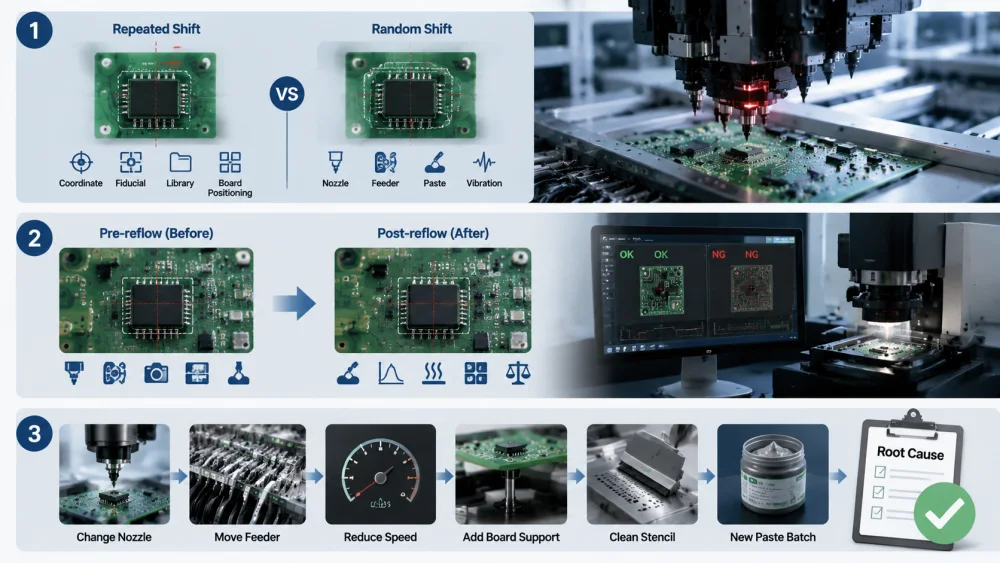

Един добър метод за отстраняване на неизправности отделя причината за машината от причината за материала и причината за процеса. Без тази структура екипите може да коригират много настройки, но да не открият истинската причина.
Ако един и същ компонент се измества в една и съща посока на всяка платка, вероятната причина е програмна координата, фидуциал, библиотека с компоненти, позициониране на платката или подравняване на шаблона. Ако изместването се появи на случаен принцип, вероятната причина е дюза, вакуум, захранващо устройство, сила на залепване на пастата, вибрация на дъската или вариация на материала.
Това просто разграничение помага на инженерите да избегнат загубата на време. Повтарящото се отместване трябва да се третира като проблем с координати или настройка. Случайното изместване трябва да се третира като проблем със стабилността.
Проверката преди преформатиране е един от най-добрите начини за локализиране на истинския етап на повреда. Ако компонентът вече е изместен преди преформатиране, съсредоточете се върху машината за поставяне, захранващото устройство, дюзата, зрението, поддръжката на печатни платки и силата на задържане на пастата. Ако компонентът се измества само след преформатиране, съсредоточете се върху обема на спояващата паста, дизайна на подложката, термичния профил и баланса на овлажняване.
AOI, SPI, доклад за поставяне на машината и ръчна проверка с микроскоп трябва да се използват заедно. Един източник на данни рядко разказва цялата история.
Инженерите могат да изолират причината, като променят фактор по фактор. Например, сменете дюзата, преместете захранващото устройство в друга лента, намалете скоростта на поставяне, добавете поддръжка на печатни платки, почистете шаблона или пуснете нова партида паста за запояване. Ако дефектът следва един елемент, този елемент става най-силният заподозрян.
Този метод е по-бавен от отгатването, но създава надеждно обучение на процеса. Той също така помага на екипите да изградят база данни за причините за компенсиране на поставянето на SMT за бъдещо производство.
Промяната в разположението на SMT компонентите обикновено се причинява от верига от малки проблеми в процеса, а не от една единствена грешка на машината. Най-честите причини включват слаба опора на печатни платки, износена дюза, нестабилен вакуум, грешка при захващане на захранващото устройство, грешни данни за зрението, неравномерна спояваща паста, прекомерен натиск при поставяне и дисбаланс при намокряне при преформатиране.
Инженерите първо трябва да решат дали смяната се повтаря или произволно, след което да сравнят данните от проверката преди и след преформатиране. Това помага да се отдели грешката при поставяне от движението на запояване. Стабилното производство зависи от точната настройка на машината, чистото боравене с материала, контролираното отпечатване на паста за запояване и редовната поддръжка.
I.C.T поддържа производителите на електроника с професионално SMT решение на едно гише, включително планиране на SMT линия, поддръжка на процеса на избор и поставяне, повторно запояване, проверка, обучение и насоки за отстраняване на неизправности. За фабрики, които искат да намалят дефектите при поставяне и да подобрят стабилността на производството, цялостният изглед на процеса често е по-ценен от коригирането само на един параметър на машината.
Основната причина обикновено е нестабилният контрол на процеса на поставяне. Това може да включва лоша поддръжка на PCB, неправилна позиция на захващане, износена дюза, слаб вакуум, грешни данни за зрението или неравномерна спояваща паста. Ако смяната се повтаря в същата посока, инженерите трябва да проверят програмните координати, фидуциалното разпознаване и данните от библиотеката на компонентите. Ако преместването е случайно, причината е по-вероятно състоянието на дюзата, стабилността на захранващото устройство, вибрациите на дъската или силата на залепване на пастата.
Най-добрият метод е да проверите дъската преди и след преформатиране. Ако компонентът вече е извън центъра преди преформатиране, проблемът е свързан с разположението, поемането, визията, захранващото устройство или поддръжката на платката. Ако компонентът е центриран преди преформатиране, но е изместен след преформатиране, проблемът е по-вероятно в обема на спояващата паста, дизайна на подложката, термичния профил или дисбаланса на овлажняване. SPI и pre-reflow AOI са много полезни за това сравнение.
Да, спояващата паста може да причини или да влоши неправилното подравняване на компонентите. Ако обемът на пастата е неравномерен, компонентът може да седи под ъгъл или да се движи по време на преформатиране. Ако силата на залепване на пастата е твърде слаба, компонентът може да се измести по време на прехвърляне на платката или вибрация преди преформатиране. Съхранението на пастата, отвореното време, почистването на шаблона, налягането при печат и дизайнът на отвора трябва да бъдат проверени, когато се появи отместване при поставяне заедно с дефект на спойка.
Когато се смени само един тип компонент, основната причина често е свързана с този конкретен пакет. Дюзата може да не съвпада с тялото на компонента, джобът на захранващото устройство може да позволява движение, визуалната библиотека може да има неправилни данни за размера или дизайнът на подложката може да създаде неравномерно намокряне на спойка. Инженерите трябва да проверят чертежа на компонента, библиотеката на опаковката, позицията на поемане, типа на дюзата, състоянието на захранващото устройство и депозита на паста за това точно място.
Една фабрика може да намали отместването на разположението на SMT чрез изграждане на стабилна контролна рутина. Това включва проверка на износването на дюзите, почистване на вакуумната пътека, калибриране на захранващото устройство, проверка на визуалната библиотека, подобряване на поддръжката на печатни платки, наблюдение на SPI данни и сравняване на AOI преди преформатиране с дефект след преформатиране. За производство в голям обем екипите трябва да записват модели на смяна по позиция на компонент, номер на захранващо устройство, номер на дюза и производствена партида. Това прави отстраняването на неизправности по-бързо и предотвратява повтарящи се дефекти.
Изместването на компонентите по време на поставянето на SMT е практическо предупреждение за процеса. Той казва на инженерите, че една част от веригата за поставяне вече не е достатъчно стабилна за изискванията на продукта. Причината може да идва от точността на машината, представянето на материала, поведението на спояващата паста, опората на платката или баланса на преформатиране.
Фабриките, които решават проблема систематично, могат да намалят преработката, да защитят материалните разходи и да подобрят дългосрочната надеждност на продукта. Ако производствен екип се сблъсква с повтарящо се изместване на разположението на SMT или необяснимо движение на компонент, I.C.T може да помогне за преглед на пълния процес на SMT линия и да осигури практическа поддръжка на едно гише от оборудване до оптимизация на процеса.
