Намаляването на отхвърлянето на SMT компоненти и материалните отпадъци започва с контролиране на реалния процес на приемане, а не просто с понижаване на чувствителността на алармата на машината. В една модерна SMT линия, отхвърлените компоненти, празните пикапи, изпуснатите части, отхвърлените визуални сигнали и повтарящите се аларми за подаващи устройства могат да създадат директна загуба на материал и скрити производствени разходи. Тези проблеми са тясно свързани с производителността на SMT машината за избиране и поставяне , включително точност на захранващото устройство, състояние на дюзата, стабилност на вакуума, разпознаване на компоненти и способност за контрол на процеса.
Практическият план за подобрение трябва да свързва машинните данни с представянето на захранващото устройство, поддръжката на дюзите, мониторинга на вакуума, опаковането на компонентите, визуалното разпознаване и практиките на оператора. Чрез оптимизиране както на условията на оборудването, така и на управлението на процесите, производителите могат да подобрят степента на успех при вземане и да поддържат стабилно качество на поставяне.
Това ръководство обяснява как производителите могат да намалят отхвърлянето на SMT компоненти, да сведат до минимум материалните отпадъци и да подобрят степента на успеваемост на SMT прихващане чрез структуриран инженерен подход. Написано е за SMT инженери, производствени мениджъри, техници и собственици на фабрики, които се нуждаят от по-малко отпадъци, без да жертват качеството на поставяне. За производителите, които искат да подобрят стабилността на поставяне от нивото на оборудване, изборът на надеждно SMT решение за избор и поставяне също е важна основа.1. Изградете ясна базова линия за отхвърляне и отпадъци
Един завод не може да намали това, което не измерва ясно. Много SMT екипи знаят, че машината "хвърля твърде много материал", но не винаги знаят кой номер на част, захранващо устройство, дюза, глава, смяна или партида материал създават отпадъците. Първата стъпка е да се изгради базова линия за отхвърляне, която разделя нормалната вариация на процеса от необичайната загуба.
Общият брой на отхвърлените компоненти е полезен, но не е достатъчен. По-добър отчет трябва да показва отхвърляне по тип компонент, захранващ слот, ID на дюзата, номер на главата, машинна лента, модел на продукта, партида материал и време за производство. Това прави модела на отхвърляне видим. Ако едно захранващо устройство създава по-голямата част от загубите, решението е различно от случая, когато един компонент се повреди в няколко захранващи устройства.
Например, повтарящото се отхвърляне на един малък резистор може да сочи към вариация на джоба на лентата, стъпка на захранващото устройство, статичен заряд или размер на дюзата. Отхвърлянето на много компоненти на една дюза може да сочи към замърсяване, износване или изтичане на вакуум. Отхвърлянето след една смяна на смяна може да сочи метод на зареждане, поддръжка на захранващото устройство или обучение на оператор.
Не всяко отхвърляне е лошо. Машината за поставяне трябва да отхвърли компоненти, които са избрани неправилно, повредени, завъртяни извън толеранса или неразпознати правилно. Целта не е нулево отхвърляне на всяка цена. Целта е по-малко фалшиви откази, по-малко избегнати повреди при вземане и по-малко повтарящи се модели на загуба на материал.
Когато екипът разширява зрителния толеранс само за да намали алармите, той може да намали видимите отпадъци, но да увеличи скрития риск за качеството. Правилният подход е да се запази качествената защита на машината, като същевременно се подобрят физическите условия и условията на данните, които причиняват отхвърляне на добър компонент.
Представянето на фидера е един от най-силните двигатели за отхвърляне на SMT компонент. Дюзата може да избира само това, което захранващото устройство представя. Ако компонентът пристигне извън центъра, наклонен, повдигнат от покриваща лента или заклещен в джоба, процесът на прихващане става нестабилен, преди главата на машината дори да се премести.
Индексирането на фидера трябва да съответства на стъпката на лентата на компонента. Малка грешка при индексиране може да накара дюзата да се забие близо до ръба на компонент вместо в центъра. Това увеличава пропуснато прихващане, наклонено прихващане, контакт на дюзата с джоба на лентата и по-късно отхвърляне на зрението.
Инженерите трябва да проверят калибрирането на фидера, състоянието на водача на лентата, настройката на стъпката, опъна на макарата и координатата на пикап. Най-полезната проверка често е визуална: пуснете захранващото устройство бавно и наблюдавайте дали компонентът спира на едно и също стабилно място всеки път. Ако точката на представяне се движи между циклите, софтуерната корекция няма да реши първопричината.
Покриващата лента може да наруши позицията на компонента по време на отлепване. Ако ъгълът на отлепване, силата на отлепване или пътят на лентата са нестабилни, малкият компонент може да скочи, да се завърти или да седи по-високо в джоба. Зоните на снаждане също могат да създадат кратки периоди на необичайно отхвърляне. Добрият план за намаляване на материалните отпадъци трябва да включва проверки на покривната лента, инспекция на снаждане и дисциплина при смяна на макари.
Операторите не трябва да третират снаждането като незначителен детайл. Лошото снаждане може да доведе до спиране на машината, липса на прихващане и загуба на материал. Един прост контролен списък за зареждане на макари, маршрутизиране на капак лента и инспекция на снаждане може да намали многократните отпадъци, без да променя програмата за поставяне.
За да се подобри степента на успеваемост на SMT прихващане, фабриките трябва да третират дюзата и вакуумната система като инструменти с критично значение за процеса. Една дюза може да изглежда проста, но нейният размер, повърхност, чистота, износване и качество на уплътнението силно влияят върху това дали даден компонент може да бъде взет, задържан, разпознат и поставен правилно.
Дюзата трябва да съответства на размера на тялото на компонента, повърхността, теглото, зоната на захващане и центъра на тежестта. Дюза, която е твърде малка, може да не държи компонента сигурно по време на ускорение. Дюза, която е твърде голяма, може да докосне проводници, съседни ръбове на лентата или елементи на опаковката, които не трябва да се докосват.
Компонентът със странна форма заслужава специално внимание. За конектор, екран, диод, индуктор или неправилен пакет, точката на захващане може да се нуждае от настройка. Екипът трябва да потвърди, че дюзата докосва стабилна плоска зона и не създава наклонено повдигане.
Замърсяването на дюзата е една от най-лесните причини за пропускане, защото може да създаде периодични грешки. Прах, лепилни частици, остатъци от спояваща паста или остатъци от лента могат да намалят вакуумното запечатване. Машината може да работи добре известно време, след което внезапно да отхвърли още компонент, когато се натрупа замърсяване.
Практическият план за поддръжка трябва да включва почистване на дюзите, увеличена проверка, проверки за запушени отвори, проверка на износването и правила за подмяна. Докладите за отхвърляне трябва да се сравняват по ID на дюзата. Ако проблем последва една дюза в различен компонент, тази дюза трябва да се почисти, смени или калибрира повторно.
Данните за вакуума трябва да се използват, преди да се превърнат в аларма. Падащата стойност на вакуума може да означава запушен филтър, изтичащ маркуч, повреден накрайник на дюзата, грешна височина на поемане, лоша повърхност на компонента или проблем с представянето на захранващото устройство. Записването на нормален диапазон на вакуум за обикновен пакет помага на инженерите да открият дрейфа рано.
Когато отхвърлянето се увеличи, екипът трябва да сравни текущите стойности на вакуума с нормалната базова линия. Това е по-бърз път от настройването на много настройки наведнъж.
Визуалното разпознаване често се обвинява, когато машината отхвърли компонент. В действителност камерата може да върши работата си правилно. Проблемът може да е лошо улавяне, грешни библиотечни данни, слаб контраст, вариация на опаковката или неправилна дефиниция на полярността. Оптимизирането на зрението трябва да подобри точността на разпознаване, като същевременно държи риска за качеството под контрол.
Преди да променят толеранса, инженерите трябва да проверят реалното изображение на камерата. Ясен ли е ръбът? Вижда ли се маркировката за полярност? Компонентът наклонен ли е? Режимът на осветяване подходящ ли е за повърхността на опаковката? Отразяващ метал, черно тяло, прозрачна опаковка и малка маркировка могат да намалят стабилността на разпознаване.
Ако самото изображение е лошо, решението може да е осветление, почистване на обектива, калибриране на камерата или по-добро представяне на компонентите. Ако изображението е ясно, но машината отхвърли добър компонент, данните от библиотеката на пакета и толерансът може да се нуждаят от преглед.
Данните за пакета трябва да съответстват на реалния компонент. Размерът на тялото, броят на изводите, стъпката на извеждането, височината на компонента, знакът за полярност, центърът на приемане и формата на разпознаване са от значение. Копирана библиотека може да е достатъчно близка за един продукт, но нестабилна за друг. Грешките в библиотеката могат да увеличат както отхвърлянето, така и дефекта в поставянето.
За последователност на качеството, екипите могат да използват справочници за сглобяване на електроника като IPC J-STD-001J и IPC-A-610J , които IPC описва като покриващи контроли на процеса на сглобяване, материали и критерии за приемане след сглобяването. Тези стандарти не заместват правилата за настройка на машината, но поддържат последователен качествен език във фабриката.
Материалните отпадъци не се създават само вътре в машината за поставяне. Може да започне със съхранение, боравене с макари, качество на снаждане, излагане на влага, ESD контрол и вариация на опаковката. Един добър план за намаляване на отпадъците следва компонента от склада до захранващото устройство.
Чувствителният към влага компонент изисква контролирано съхранение и управление на живота на пода. Лошото боравене може да създаде по-късни дефекти при преформатиране и може също да повлияе на стабилността на опаковката. на JEDEC J-STD-033 е ключова справка в индустрията за работа с устройства, чувствителни към влага/префловане.
Фабриките трябва да проверяват сухото съхранение, картите с индикатори за влажност, записите за живот на пода, дисциплината за повторно запечатване и правилата за печене, когато е приложимо. Дори когато влагата не причинява пряко отхвърляне на прихващане, тя може да допринесе за по-големи производствени загуби.
Малкият компонент може да бъде засегнат от статичен заряд, грубо боравене или замърсяване. Статиката може да накара частите да залепнат за лента, дюза или повърхности на джобове. Повредата при боравене може да огъне проводниците или да промени начина, по който компонентът стои в лентата. Рамката на ESD Association ANSI/ESD S20.20 е полезна справка за изграждане на програма за контрол на ESD около чувствителни електронни устройства.
Когато отхвърлянето се увеличи след голяма промяна, не приемайте, че машината внезапно е станала нестабилна. Сравнете старата и новата партида при едно и също състояние на подаващо устройство, дюза и камера. Разликите в цвета на корпуса, прилягането на джоба на лентата, текстурата на повърхността, формата на оловото или знака за полярност могат да повлияят на прихващането и разпознаването.
Най-добрите фабрики не реагират само на аларми. Те превръщат данните за отхвърляне в система за непрекъснато подобряване. Това е особено важно за производство с висока смес, честа смяна и скъп компонент.

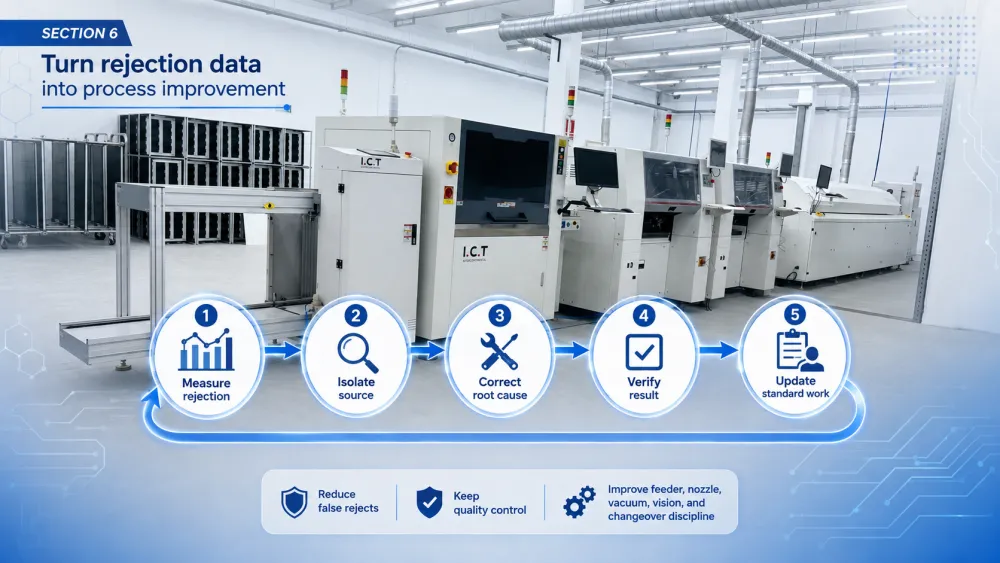

Практическият цикъл е прост: измерете модела на отхвърляне, изолирайте източника, коригирайте първопричината, проверете резултата и актуализирайте стандартната работа. Този цикъл предотвратява връщането на същия дефект. Освен това помага на новите оператори да разберат защо съществува правило за настройка.
Измерете отхвърлянето по компонент, захранващо устройство, дюза, глава, продукт и партида.
Изолирайте дали проблемът следва данни за материал, захранващо устройство, дюза, камера или програмни данни.
Коригирайте физическата причина или първопричината за данни.
Проверете промяната с доказателство за контролирано производство.
Актуализирайте записите за поддръжка, настройка и обучение на оператори.
Намаляването на отпадъците не трябва да отслабва контрола на качеството. Силната SMT линия отхвърля наистина лошо прихващане, като същевременно намалява фалшивото отхвърляне, което може да се избегне. Този баланс идва от по-добра настройка на захранващото устройство, поддръжка на дюзите, мониторинг на вакуума, визуални данни, обработка на материала и дисциплинирана смяна.
I.C.T поддържа производителите на електроника с SMT решения на едно гише, включително планиране на линии, доставка на оборудване, инсталиране, обучение, поддръжка на процеси и следпродажбено обслужване. За производителите, които търсят по-широкия път за отстраняване на неизправности, тази статия се свързва естествено с по-широката SMT рамка за отстраняване на неизправности при избор и поставяне .
За да намалите отхвърлянето на SMT компонент, първо измерете къде и защо се случва отхвърлянето.
Индексирането на подаващото устройство, стабилността на джоба на лентата и контролът на покриващата лента са основните двигатели на отпадъците.
Състоянието на дюзата, изборът на дюза, височината на захващане и стабилността на вакуума пряко влияят върху успеха на захващане.
Толерантността към зрението не трябва да се разхлабва, преди качеството на изображението и данните от библиотеката на пакета да бъдат проверени.
Съхранението на материала, ESD контролът, качеството на снаждане и вариациите на партидата влияят върху отхвърлянето и отпадъците.
Най-добрият начин за намаляване на SMT материалните отпадъци е да превърнете данните за отхвърляне в повтарящ се цикъл за подобряване.
Когато една фабрика третира данните за отхвърляне като инженерно доказателство, материалните отпадъци стават по-лесни за контрол. Резултатът е не само по-ниска цена, но и по-стабилен SMT процес, по-голяма увереност на оператора и по-добра надеждност на доставка за клиентите.
Най-бързият надежден начин е да се идентифицира най-големият повтарящ се модел на отхвърляне. Вместо да коригират всички настройки, инженерите трябва да установят дали проблемът следва един компонент, едно захранващо устройство, една дюза, една партида материал или една програма. Ако едно захранващо устройство създава повечето отхвърлени документи, първо трябва да се провери индексирането на захранващото устройство и представянето на лентата. Ако една дюза е включена в няколко компонента, трябва да се провери състоянието на дюзата и вакуума. Този целеви метод е по-бърз от произволните промени на параметрите.
Фабриката трябва да намали фалшивото отхвърляне и избегнатата повреда при прихващане, като същевременно поддържа активна защита на истинското качество. Това означава подобряване на физическите условия на захващане, настройката на захранващото устройство, поддръжката на дюзите, обработката на материала и точността на библиотеката. Екипът трябва да избягва просто разширяване на зрителния толеранс, за да изчезнат алармите. По-нисък брой аларми не е полезен, ако лошото разположение или грешната ориентация премине в производството.
Смяната на макарата може да въведе ново напрежение на лентата, състояние на снаждане, вариация на джоба, поведение на покривната лента или разлика в партидата на материала. Дори ако номерът на частта е същият, компонентът може да стои различно в джоба или да има малко по-различен вид на повърхността. Операторите трябва да инспектират новата макара, зоната на снаждане, пътя на покриващата лента, зареждането на захранващото устройство и първия резултат от прихващане след смяната.
И двете са важни, защото контролират различни части от пикап веригата. Подаващото устройство представя компонента, а дюзата го избира и задържа. Перфектната дюза не може да избере компонент, който е изместен в джоба на лентата. Перфектното захранващо устройство не може да предотврати отхвърляне, ако дюзата е износена, замърсена или тече. Най-добрият подход е да се проследяват данните за отхвърляне и да се поддържа както захранващото устройство, така и дюзата въз основа на действителния риск.
Професионалната поддръжка е полезна, когато отхвърлянето остава високо след нормални проверки на захранващото устройство, дюзата, вакуума, визията и материала. Също така е ценен по време на настройка на нова линия, въвеждане на нов продукт, производство с висока смес или когато скъпият компонент създава големи разходи за отпадъци. Доставчикът на цялостно SMT решение може да прегледа съвпадението на оборудването, стандартите за настройка, рутинните процедури за поддръжка, обучението на операторите и контрола на процеса заедно, вместо да третира всяка аларма поотделно.
