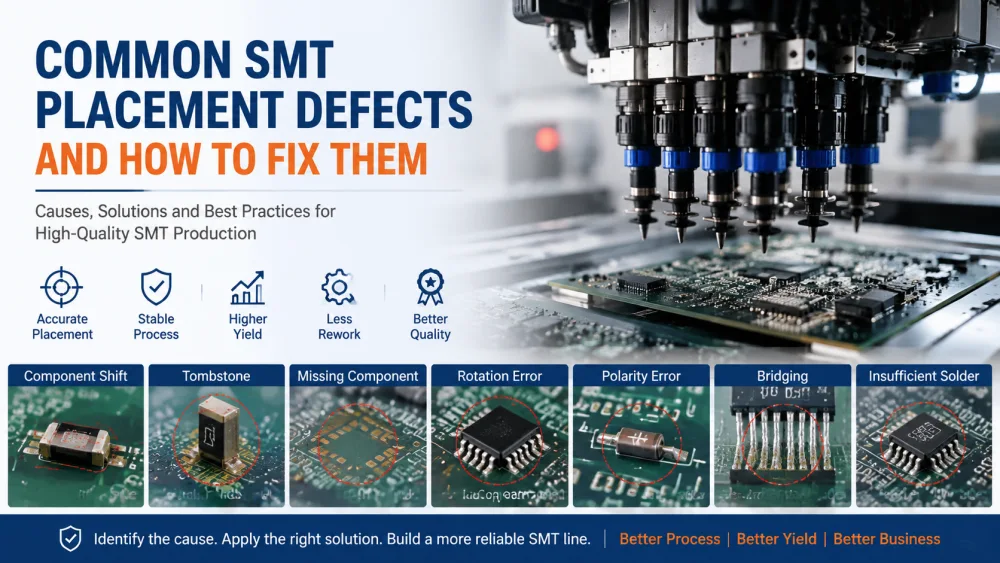

Често срещаните дефекти в разположението на SMT обикновено идват от нестабилно прихващане, неточни данни за компонентите, слабо разпознаване на зрението, лошо представяне на фидера или проблеми с поддръжката на платката. Във високоскоростна SMT линия, дори малко изместване на захранващото устройство, дюзата, опората на PCB или координатата на разположение може да се превърне във видими дефекти като изместване на компонента, надгробен камък, липсващ компонент, въртене, грешка в полярността или грешно разположение на частта.
Тази статия обяснява най-често срещаните дефекти в разположението на SMT, защо се случват и как инженерите могат да ги поправят, без да отслабват контрола на качеството. Написано е за производствени мениджъри, инженери по SMT процеси, екипи по поддръжката и собственици на фабрики, които искат практически SMT решения за монтаж на дефекти, които подобряват добива, намаляват повторната обработка и стабилизират производството.
Съдържание
Много фабрики реагират на дефекти в поставянето, като първо променят параметрите на машината. Това понякога може да помогне, но може и да скрие истинския проблем. По-добър метод е да се идентифицира типът дефект, да се проследи откъде започва и след това да се коригира физическата причина или причината, свързана с данни.
Различните дефекти могат да изглеждат подобни, но да идват от различни причини. Изместен компонент може да се дължи на лоша поддръжка на печатни платки, грешна координата на поставяне, износване на дюзата, прекомерна вибрация на платката или движение на спояваща паста. Завъртян компонент може да се дължи на грешка при захващане на захранващото устройство, неправилни данни за пакета, нестабилност на вакуума или високо ускорение. Липсващ компонент може да се дължи на проблеми с джоба на захранващото устройство, запушване на дюзата, изтичане на вакуум или отхвърляне на зрението.
Когато екипите описват дефект само като "лошо разположение", те губят посоката на отстраняване на неизправности. Полезният доклад за дефекта трябва да идентифицира типа дефект, референтния компонент, размера на опаковката, гнездото за подаване, ID на дюзата, главата на машината, местоположението на PCB, времето за производство и партидата на материала. Това прави проблема проследим.
Не всеки дефект в поставянето е причинен от машината за избор и поставяне. Отпечатването с паста за запояване, деформацията на печатни платки, поддръжката на панела, опаковането на компонентите, контролът на влажността и профилът на преформатиране могат да повлияят на качеството на крайното поставяне. Например, компонент може да бъде поставен правилно, но да се премести по-късно поради лошо отлагане на паста или вибрации по време на прехвърляне.
Инженерите трябва да проверят дали дефектът е видим веднага след поставянето или само след преформатиране. Ако компонентът вече е изместен преди преформатиране, проблемът вероятно е свързан с разположение, вземане, поддръжка на платка или данни на машината. Ако компонентът се измести след преформатиране, обемът на пастата за запояване, дизайнът на подложката, термичният баланс или профилът на преформатиране може да се нуждаят от по-задълбочен преглед.

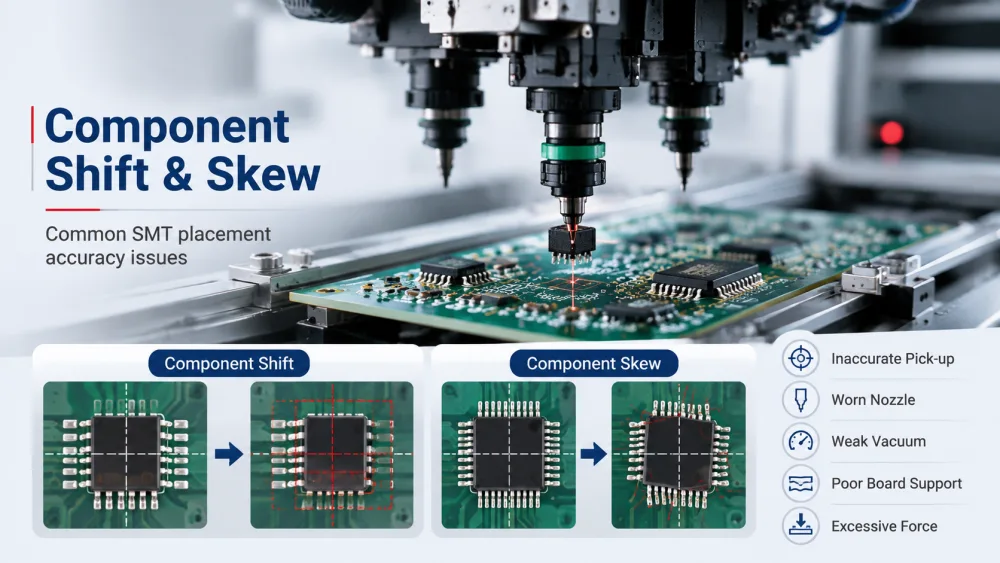

Изместването и изкривяването на компонентите са сред най-често срещаните проблеми при поставянето на SMT компоненти. Изместен компонент се измества от центъра на подложката. Изкосен компонент се завърта леко или се поставя под ъгъл. И двата дефекта могат да намалят качеството на спойката и да създадат електрически или механичен риск.
Промяната на компонентите често започва с нестабилен приемник или нестабилна поддръжка на платката. Ако дюзата не вземе компонента в центъра му, частта може да се наклони по време на движение. Ако печатната платка не се поддържа добре, платката може да се огъне по време на поставянето. Ако силата на поставяне е твърде висока, малкият компонент може да се плъзне върху спояващата паста.
Честите причини включват неточна позиция на захващане, износен връх на дюзата, грешен размер на дюзата, слаб вакуум, неправилна височина на компонента, лошо затягане на PCB, изкривяване на платката, прекомерна сила на поставяне или неправилна координата на поставяне. За компонент с малък чип дори малко отместване на фидера може да създаде повторяемо изместване на разположението.
Тези проблеми обикновено са свързани с точността и стабилността на SMT машината за вземане и поставяне . Правилно конфигурирана система за поставяне с точна визия, стабилен контрол на захранващото устройство и прецизен контрол на движението може значително да намали проблемите с изместването и изкривяването на компонентите.
Първата стъпка е да се потвърди дали дефектът следва един компонент, едно захранващо устройство, една дюза или едно местоположение на платката. Ако дефектът следва едно подаващо устройство, проверете калибрирането на подаващото устройство, стъпката на лентата, отлепването на лентата на капака, координатата на поемане и напрежението на макарата. Ако следва една дюза, проверете чистотата на дюзата, износването, запушването на вакуумния отвор и центрирането на дюзата.
Ако дефектът се появи в една област на печатна платка, проверете опората на платката, плоскостта на панела, състоянието на скобата, фидуциалното разпознаване и дизайна на локалната подложка. Координатата на поставяне трябва да се провери спрямо реалния център на подложката, а не само спрямо данните на програмата. Налягането при поставяне също трябва да се преразгледа, особено за малък пасивен компонент и пакет с фина стъпка.
Tombstone е дефект, при който единият край на чип компонент се повдига по време на преформатиране, оставяйки частта да стои частично изправена. Въпреки че надгробната плоча се появява след преформатиране, тя често има корени в точността на поставяне, баланса на пастата за запояване, геометрията на компонентите и термичното поведение.
Надгробната плоча обикновено се случва, когато силата на намокряне от едната страна на малък компонент стане по-силна от другата страна по време на претопяване. Неравномерният обем на спояващата паста, неравномерният размер на подложката, неравномерното нагряване, отместването на компонента и различната скорост на намокряне на подложката могат да допринесат. Много малките пасивни компоненти са по-чувствителни, защото ниската им маса ги прави по-лесни за повдигане.
Грешката при поставянето може да направи надгробната плоча по-вероятна. Ако компонент е поставен по-близо до едната подложка от другата, едната страна може първо да се намокри и да издърпа частта нагоре. Ето защо отстраняването на проблеми с надгробни плочи не трябва да се съсредоточава само върху фурната.
Принтерът, машината за поставяне, дизайнът на печатни платки и профилът за преформатиране са от значение. Стабилният печат на паста за запояване от прецизен принтер за паста за запояване също е важен за намаляване на неравномерния обем на спойка, който може да доведе до дефекти на надгробния камък.
Инженерите трябва първо да проверят отпечатването на паста за запояване. Отлаганията на пастата трябва да са балансирани, чисти и постоянни. Дизайнът на отвора на шаблона трябва да съответства на пакета на компонентите и оформлението на подложката. Размерът на подложката на PCB и дизайнът на маската за запояване трябва да бъдат прегледани, ако надгробната плоча се повтаря на същия референтен обозначение в партидите.
Трябва също да се провери точността на поставяне. Компонентът трябва да стои равномерно върху двете подложки, с правилната височина и натиск. За препратки към процеси, IPC стандартите като IPC J-STD-001 и IPC-A-610 са полезни за разбиране на контрола на процеса на сглобяване и очакванията за приемане. Те не заместват фабричното отстраняване на неизправности, но помагат на екипите да използват език с постоянно качество.

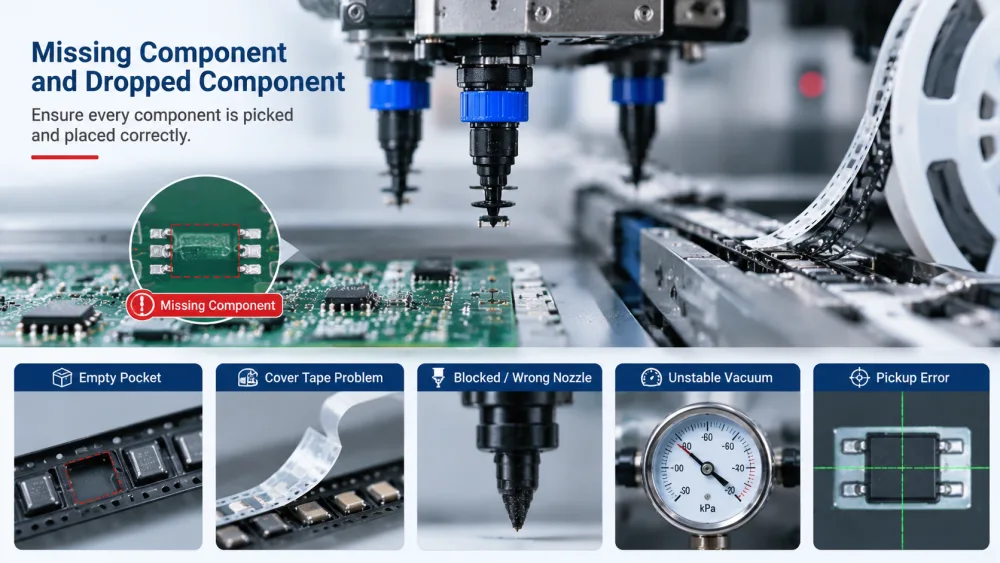

Липсващ компонент означава, че частта не присъства на очакваното място на PCB. Изпуснат компонент означава, че частта е била избрана, но изгубена преди поставянето. Тези дефекти могат да спрат производството, да увеличат натоварването при проверка и да създадат сериозен риск за качеството, ако не бъдат открити.
Липсващият и изпуснат компонент често се дължи на повреда на пикапа. Устройството за подаване може да не подава правилно компонента, дюзата може да не успее да уплътни или нивото на вакуума може да е нестабилно. Ако машината открие повреда, тя може да отхвърли компонента. Ако настройките за откриване са слаби, дефектът може да достигне до платката.
Типичните причини включват празен джоб, покриваща лента, която издърпва компонента от позицията, лошо качество на снаждане, неправилна стъпка на захранващото устройство, износени части на захранващото устройство, блокирана дюза, грешен размер на дюзата, изтичане на вакуум, мръсен филтър, прекомерно ускорение на главата или неправилна височина на поемане. Малък и лек компонент може също да се залепи за лентата или повърхностите на дюзата поради статичен заряд.
Най-добрият метод е да проследите захващащата верига от захранващото устройство до главата за поставяне. Инженерите трябва да проверят индексирането на захранващото устройство, стабилността на джоба, отлепването на лентата на капака, координатата на захващане, типа на дюзата, чистотата на дюзата, стойността на вакуума и резултата от разпознаването на компонента. Ако регистърът на машината показва повтаряща се грешка при прихващане от един слот, първо трябва да се провери захранващото устройство и представянето на лентата.
Ако проблемът се появи в различни захранващи устройства, но следва една дюза или глава, дюзата и вакуумната верига трябва да бъдат проверени. Екипите за поддръжка трябва да почистят дюзата, да проверят пътя на вакуума, да инспектират филтрите и да проверят дали стойността на вакуума съответства на нормалната базова линия. За по-широка диагностична логика екипите могат да се обърнат към това ръководство за отстраняване на неизправности при избор и поставяне на SMT , за да свържат симптомите на пикап, визия, захранващо устройство и поставяне.
Грешно въртене, обърнат компонент и грешка в полярността са високорискови дефекти при поставяне на SMT, тъй като те могат да преминат визуална проверка, ако белегът е малък или скрит. Те са особено важни за диод, светодиод, IC, конектор, електролитен кондензатор и поляризиран пакет.
Дефектите в ориентацията често идват от неправилни данни от библиотеката на пакета, грешна посока на зареждане на захранващото устройство, неясна маркировка на полярността, лошо визуално разпознаване или въртене на компонента по време на вземане. Копирана библиотека с компоненти също може да създаде проблеми, ако пакетът е подобен, но не е идентичен.
Например, един светодиод може да има фин знак за полярност, който се нуждае от специфично осветление. Конекторът може да има асиметрична форма, която трябва да бъде дефинирана правилно в данните за пакета. Компонент може също да се върти по време на движение, ако контактната площ на дюзата е твърде малка или вакуумното уплътнение е слабо.
Фабриките трябва да проверяват ориентацията на компонентите по време на инспекцията на първия артикул и след всяко презареждане на захранващото устройство. Данните от библиотеката на пакета трябва да включват правилен размер на тялото, дефиниция на полярността, форма за разпознаване, център на приемане, височина на компонента и допустим толеранс на въртене. Реалното изображение на камерата трябва да се провери преди разширяване на толеранса.
Посоката на зареждане на фидера трябва да бъде стандартизирана с ясни инструкции на оператора. За поляризиран компонент екипът на процеса трябва да използва референтни снимки или чертежи за ориентация на линията. Визуалното осветление и калибрирането на камерата трябва да се прегледат, когато белезите са трудни за откриване. Целта не е просто машината да приема повече компоненти, а разпознаването да стане по-надеждно.
След поставянето инспекцията на AOI може да помогне да се провери позицията на компонента, ъгъла на въртене, полярността и липсващите части, преди продуктите да преминат към следващия процес.

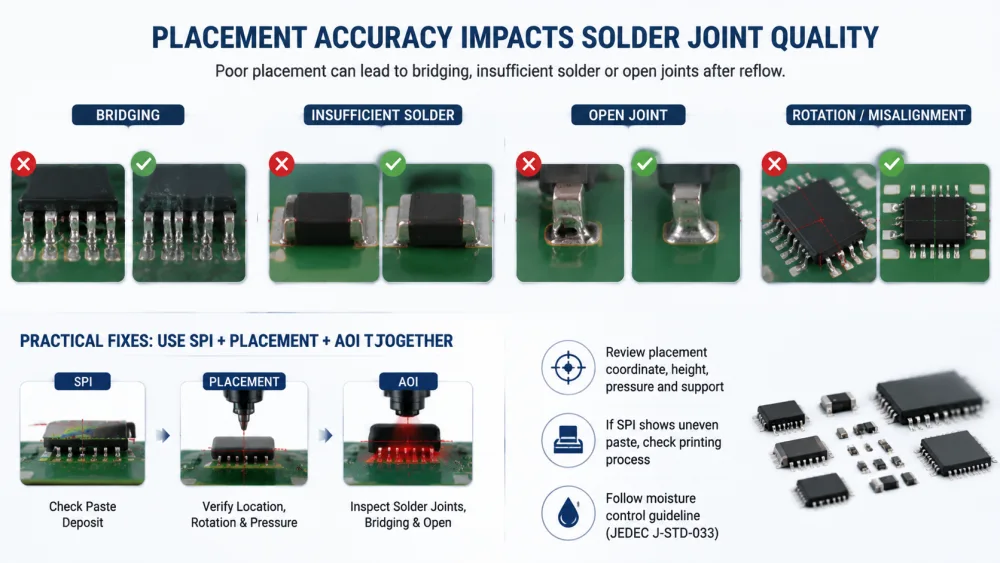

Мостът, недостатъчната спойка и отвореното съединение често се обсъждат като дефекти на запояване, но точността на поставяне може да повлияе на всички тях. Компонент, поставен извън подложката, наклонен, натиснат твърде дълбоко или поставен върху неравна паста, може да създаде проблеми със спойката след преформатиране.
Ако компонент е изместен към едната страна, спойката може да образува мост от претъпканата страна и да стане недостатъчна от противоположната страна. Ако изведен компонент се завърти или не е подравнен с подложката, някои кабели може да не се намокрят правилно. Ако силата на поставяне е твърде висока, спояващата паста може да се изтръгне и да увеличи риска от свързване.
IC с фина стъпка, QFN, конектор и малък пасивен компонент са особено чувствителни. Дори когато машината за поставяне не съобщава за грешка, крайната спойка може да се провали, ако отлагането на пастата, дизайнът на подложката и мястото на поставяне не са подравнени като система.
Инженерите трябва да сравняват данните за SPI, разположението и AOI заедно. Ако SPI показва добра паста, но AOI показва повтарящ се мост при един компонент, трябва да се прегледат координатите на разположението, въртенето, височината на компонента, налягането и опората. Ако SPI вече показва неравномерно поставяне, основната причина може да е отпечатването, а не поставянето.
За чувствителни към влага компоненти съхранението и контролът на живота на пода също имат значение. JEDEC J-STD-033 е важна справка за работа с устройства, чувствителни към влага/префловане. Доброто боравене с материала не може да поправи грешното разположение, но помага за предотвратяване на по-широки проблеми с преформатиране и надеждност.
Най-ефективните решения за дефекти при монтаж на SMT следват прост принцип: открийте дали дефектът следва компонента, захранващото устройство, дюзата, главата на машината, местоположението на PCB, партидата на материала или програмата. След като шаблонът е ясен, корекцията става много по-лесна.
За фабрики с повтарящи се проблеми с поставянето на SMT, прегледът на пълната настройка на производствената линия на SMT често е по-ефективен от коригирането на един параметър на машината.
Ако един и същ дефект се появи на един компонент в много печатни платки, проверете данните на компонента, захранващото устройство, дюзата и опаковката на материала. Ако дефектът следва един слот за подаващото устройство, проверете калибрирането на подаващото устройство, джоба на лентата, покриващия път на лентата и снаждането. Ако следва една дюза, проверете износването на дюзата, замърсяването, вакуума и калибрирането. Ако се появява само в една област на печатна платка, проверете опорните щифтове, деформацията на платката, доверителните данни и локалните координати на разположение.
Този метод предотвратява произволни настройки. Освен това помага на екипите да избягват промяната на твърде много параметри наведнъж. Когато се направят твърде много промени заедно, става трудно да се разбере коя корекция всъщност е решила проблема.
Полезният контролен списък за дефекти при разположение на SMT трябва да включва:
Тип и местоположение на дефекта върху печатната платка.
Компонентна опаковка, референтно обозначение и партида на материала.
Слот за захранващо устройство, състояние на захранващото устройство и представяне на лентата.
ID на дюзата, размер на дюзата, чистота и стойност на вакуума.
Глава на машината, сила на поставяне, височина на повдигане и настройка на движение.
Визуално изображение, осветление, толерантност и данни от библиотеката на пакета.
Поддръжка на печатни платки, състояние на скобата, фидуциално разпознаване и плоскост на платката.
SPI и AOI резултат преди и след корекция.
Фабриките трябва да записват окончателно потвърдената причина и да актуализират стандартната работа. Това превръща отстраняването на неизправности в знания за процеса, вместо в многократно гасене на пожар.
Решаването на един дефект е полезно, но предотвратяването на повтарящи се дефекти е по-ценно. Стабилното производство на SMT зависи от стандартната настройка, превантивната поддръжка, проверката на първия артикул, дисциплината на оператора и прегледа на данните.
Калибрирането на захранващото устройство, почистването на дюзата, вакуумната инспекция, калибрирането на камерата, настройката на опорния щифт и проверката на първия артикул трябва да бъдат част от рутинния производствен контрол. Тези проверки не трябва да зависят само от индивидуалния опит на оператора. Те трябва да бъдат документирани и повтаряни при смяна на продукта, презареждане на захранващото устройство и интервали на поддръжка.
Контролът на ESD също трябва да се има предвид, тъй като статичното електричество може да повлияе на обработката на малки компоненти и стабилността на захващане. Рамката на ESD Association ANSI/ESD S20.20 е полезна справка за изграждане на програма за контрол на ESD около чувствителни електронни устройства.
Дефектите в разположението трябва да се преглеждат по тенденция, а не само по отделно събитие. Фабриката трябва да сравнява процента на дефектите по продукт, пакет компоненти, машина, захранващо устройство, дюза, смяна и партида материал. Ако проблемът се повтаря, екипът трябва да подобри стандартното правило за настройка или поддръжка.
