Грешки при визуално разпознаване на SMT се случват, когато системата на камерата не може правилно да идентифицира позицията, формата, полярността или ориентацията на компонента. Усъвършенстваните SMT решения за визуална инспекция помагат на производителите да подобрят стабилността на разпознаване на компоненти и да намалят фалшивото отхвърляне по време на високоскоростно поставяне. В много фабрики това се проявява като неуспешно разпознаване на камерата на компонента, повтарящи се аларми за визуализация, грешно откриване на въртене или нестабилно потвърждение за прихващане. Проблемът често не е само в камерата. Осветлението, данните за опаковката, състоянието на дюзата, височината на захващане, представянето на фидера и дори контрастът на дъската могат да повлияят на качеството на разпознаване.
Тази статия обяснява най-честите причини за грешка при визуално разпознаване на SMT и показва практически стъпки за отстраняване на неизправности при SMT машинно зрение, които помагат на инженерите да стабилизират разположението, да намалят фалшивите откази и да поддържат силен контрол на качеството. Написано е за SMT инженери, техници, екипи по поддръжката и производствени мениджъри, които се нуждаят от надежден начин за решаване на проблеми, свързани с поставянето на камерата, без предположения.
Съдържание
Визуалното разпознаване е начинът на машината да потвърди, че избраният компонент е правилната част, в правилната позиция, с правилната ориентация, преди поставянето да се случи. Това е контролна точка, а не просто изображение от камера. Когато системата не може да прочете компонента правилно, машината може да отхвърли частта, да спре линията или да постави грешна ориентация, ако настройките са твърде свободни.
Камерата обикновено проверява центъра на компонента, контура на тялото, ъгъла на въртене, маркировката на полярността, формата на проводника или клемата и позицията на опаковката спрямо дюзата. За малък пасивен компонент системата може да се нуждае само от чист контур на тялото и централна точка. За IC, конектор, LED или поляризиран пакет, задачата за разпознаване е по-сложна, тъй като камерата трябва да открие както формата, така и ориентацията.
Ето защо грешката в разпознаването на компонентната камера не винаги е обикновена хардуерна грешка. Устройството може да чете грешно изображение, грешен режим на осветяване, грешна дефиниция на опаковката или част, която се е преместила леко по време на вземане. Ако линията третира всяка визуална аларма като проблем с камерата, истинската причина може да остане скрита.
Поставянето на SMT зависи от много малки допуски. Един компонент може да е широк само няколко милиметра и камерата трябва да потвърди позицията му за част от секундата. Ако частта е извън центъра, лъскава, тъмна, прозрачна, завъртяна или частично скрита от дюзата, разпознаването може да стане нестабилно. Тази чувствителност е нормална. Целта не е да се премахне визуалната логика, а да се направи входът за разпознаване по-чист и по-последователен.

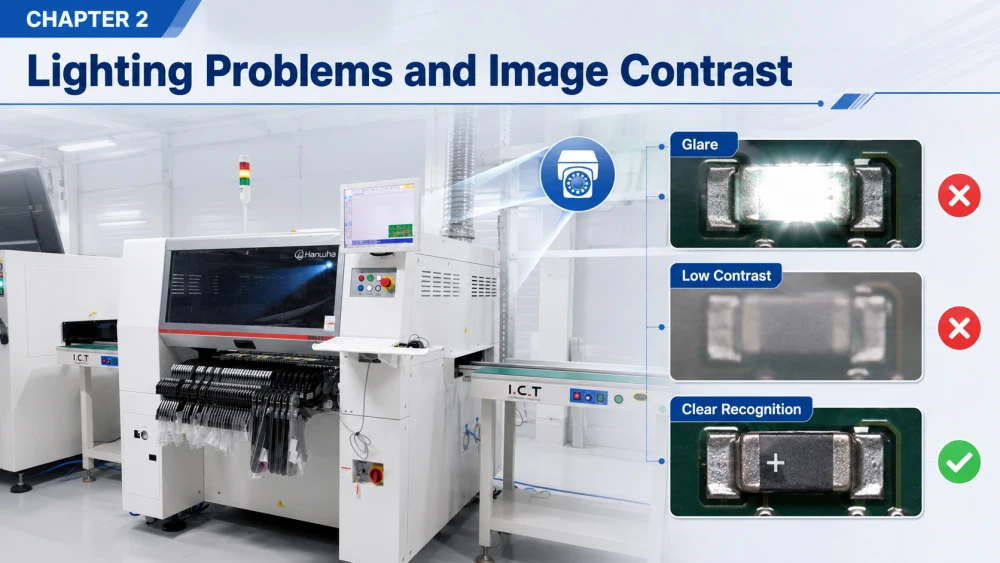

Осветлението е една от най-честите причини за грешка при визуално разпознаване на SMT. Камерата може да разпознае само това, което вижда ясно. Ако светлината е твърде силна, твърде слаба, неравномерна или отразена от повърхността на компонента, изображението може да изглежда добре за оператора, но все още да е нестабилно за алгоритъма за разпознаване.
Различните опаковки се нуждаят от различни условия на осветление. Съвременните машини за избиране и поставяне използват усъвършенствани SMT системи за зрение с оптимизирани режими на осветяване за обработка на различни повърхности на опаковки. Черно тяло на IC може да се нуждае от силен контраст. Отразяващата метална опаковка може да се нуждае от по-меко осветление, за да се избегнат отблясъци. Прозрачна или полупрозрачна опаковка може да обърка откриването на ръбове, тъй като камерата може да види вътрешни отражения вместо чист контур. Дори малка промяна в ъгъла или интензитета може да повлияе на ефективността на разпознаването.
Когато качеството на изображението спадне, системата може да разчете неправилно центъра, да не успее да открие маркировката за полярност или да отхвърли добър компонент, защото ръбът е неясен. В натоварена фабрика това често се проявява като периодична грешка в разпознаването, която е по-трудна за разрешаване от постоянна аларма.
Инженерите трябва първо да проверят действителното изображение, а не само текста на алармата. Изображението трябва да показва ясен контур, стабилен контраст и видим знак за поляритет, ако се изисква такъв. Ако изображението е замъглено или нестабилно, проверете източника на светлина, чистотата на обектива, състоянието на рефлектора, ъгъла на камерата и режима на осветление в библиотеката на пакета.
Също така помага да се сравни изображението при същия компонент, една и съща дюза и една и съща позиция на захранващото устройство. Ако изображението се променя само от едната страна на платката или една глава на машината, проблемът може да е механичен, а не оптичен. Корекциите на осветлението са полезни само когато изображението е истинската основна причина, а не когато компонентът се движи или е избран зле.
Много голям брой случаи на неуспешно разпознаване на компонентна камера са причинени от грешки в библиотеката на пакетите. Камерата може да работи правилно, но машината сравнява изображението с грешни пакетни данни. Това често се случва, след като копирана библиотека се използва повторно за нова част, която изглежда подобно, но не е идентична.
Дефиницията на опаковката трябва да съответства на размера на тялото, центъра на приемане, височината, маркировката за полярност, броя на проводниците, формата на контура и метода на разпознаване. Ако някоя от тези стойности е грешна, машината може да изчисли грешния център или да отхвърли частта като невалидна. Това е особено често срещано при малки опаковки, асиметрично тяло, поляризиран компонент и опаковки с фини повърхностни петна.
Един копиран запис може да създаде повтаряща се грешка при визуално разпознаване на SMT в множество задачи, ако екипът го използва като пряк път. Камерата не знае намерението на оператора. Той знае само данните, които са му дадени. Ето защо дисциплината на библиотеката с пакети е толкова важна, колкото и поддръжката на машината.
Инженерите трябва да сравняват реалния компонент със записа на пакета ред по ред. Изображението на опаковката, посоката на полярността, размерът на тялото, центърът за разпознаване и приемливият ъгъл на въртене трябва да бъдат проверени. Ако библиотеката е клонирана от подобна част, най-безопасният подход е да я проверите с проверка на първия артикул и контролиран тест преди пълната продукция.
Във фабриките, чувствителни към качеството, библиотечният стандарт трябва да се третира като част от системата за контрол на процеса, а не като еднократен файл за настройка. I.C.T помага на производителите със SMT решения на едно гише, включително поддръжка на процеси, съпоставяне на оборудване и настройка на линия, така че контролът на пакета, контролът на захранващото устройство и логиката за разпознаване могат да работят заедно, вместо да се обработват отделно.

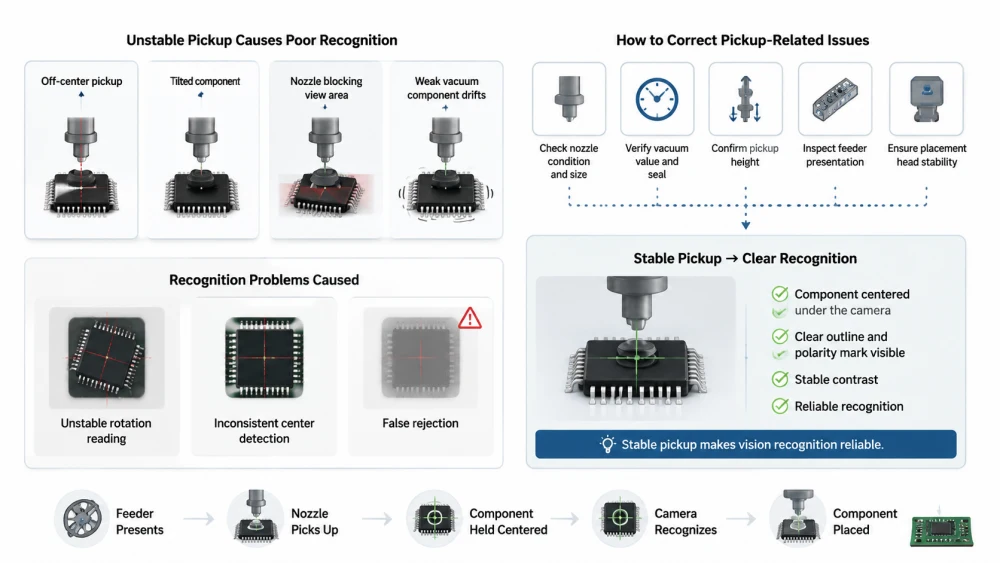

Визуалното разпознаване често се проваля, защото компонентът не е центриран правилно, когато камерата го проверява. Ако частта е наклонена, изместена или частично скрита от дюзата, изображението може да стане двусмислено, дори ако самата камера е здрава. Ето защо отстраняването на неизправности в машинното зрение на SMT трябва да включва веригата за захващане, а не само камерата.
Дюзата трябва да държи компонента в очакваната централна точка. Ако пикапът е извън центъра, частта може да се завърти леко по време на движение. Ако върхът на дюзата е износен, блокиран или с грешен размер, частта може да стои неравномерно и да закрива зоната за гледане. Слабият вакуум също може да остави компонента да се отклони достатъчно, за да обърка разпознаването.
Тези проблеми често се проявяват като нестабилно отчитане на въртене, непоследователно откриване на центъра или повтарящо се фалшиво отхвърляне на същия пакет. Може да изглежда, че машината има проблем с камерата, но истинската причина е нестабилната геометрия на пикапа.
Инженерите трябва да проверят състоянието на дюзата, размера на дюзата, стойността на вакуума, височината на захващане, представянето на захранващото устройство и стабилността на главата за поставяне. Ако същият проблем с разпознаването следва една дюза или една глава на машината, това е силен знак, че проблемът е механичен. Почистването на дюзата, проверката на уплътнението и потвърждаването на пътя на вакуума може да реши много повтарящи се зрителни аларми.
Компонентът трябва да бъде центриран под камерата по повторяем начин, преди да започне разпознаването на изображението. След като прихващането стане стабилно, камерата може да върши работата си по-надеждно. Това е една от причините отстраняването на проблеми със зрението да бъде свързано с поддръжката на захранващото устройство и дюзата, а не изолирано от тях.
За по-широка представа за това как се свързват симптомите на прихващане, захранващо устройство, дюза и зрителни симптоми, производителите могат да се обърнат към това ръководство за отстраняване на неизправности при избиране и поставяне на SMT.
Някои грешки при визуално разпознаване на SMT не се отнасят до това дали машината вижда частта, а дали я разбира правилно. Компонент може да е видим, но въпреки това системата може да го отхвърли, защото ъгълът е грешен, маркировката за полярност е неясна или формата не съответства на очакваната библиотека.
Грешки при завъртане се случват, когато компонентът е избран под малко по-различен ъгъл от очаквания. Грешки в полярността се случват, когато машината не може да идентифицира правилно маркировката, щифт в една посока или асиметрична ориентация на тялото. Неуспешно разпознаване на формата се случва, когато контурът е твърде слаб, твърде отразяващ или твърде подобен на друг пакет.
Тези проблеми са особено чести за светодиоди, диоди, конектори, QFN, IC и други поляризирани пакети. Малка маркировка, която е лесна за забелязване от човек, все още може да бъде трудна за камерата, ако режимът на осветяване или прагът на изображението са грешни.
Библиотеката на пакета трябва да включва правилната посока на полярността и толеранс на въртене. Проверката на първата статия трябва да потвърди, че машината чете същата ориентация, която процесът очаква. Ако изображението от камерата е добро, но системата все още отхвърля правилните части, прагът на разпознаване може да е твърде строг или дефиницията на пакета може да е грешна.
Операторите не трябва да решават проблемите с ориентацията чрез разхлабване на всеки толеранс. Това може да намали алармите за известно време, но може да позволи преминаването на реални дефекти. По-добро решение е да се подобри качеството на изображението, пакетните данни и повторяемостта на записа, така че камерата да разпознае правилната част по правилната причина.

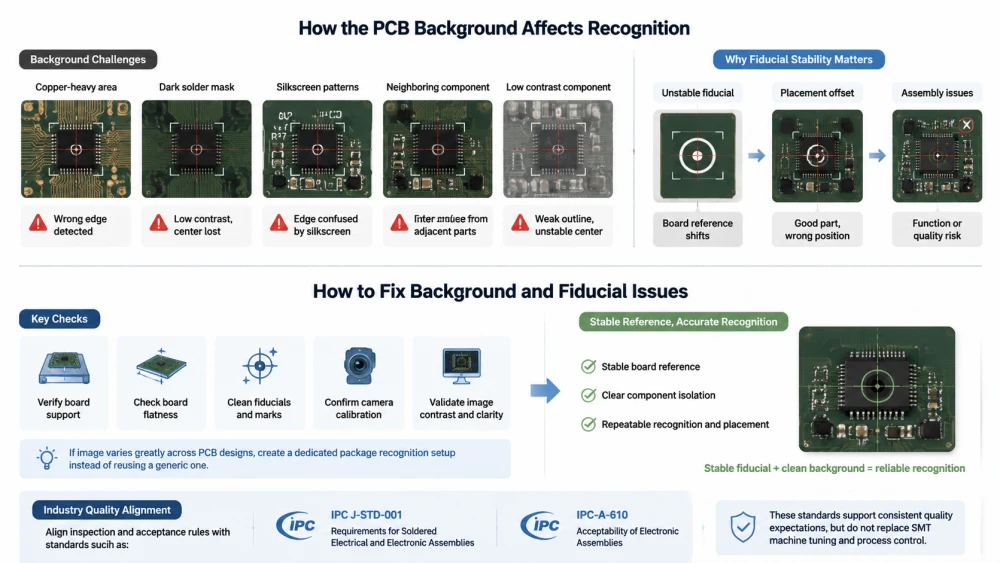

Визията не се случва във вакуум. Фонът около компонента също има значение. Ако повърхността на PCB е твърде лъскава, твърде тъмна, твърде шарена или твърде близка по цвят до компонента, камерата може да се затрудни да изолира частта от платката. Референтни знаци, цвят на маска за запояване и локални отражения също могат да повлияят на изображението.
Някои дъски създават силен контраст, докато други създават визуален шум. Зоните с голямо съдържание на мед, тъмната спояваща маска, копринените шарки и съседните компоненти могат да направят изображението по-малко стабилно. Това става по-забележимо, когато самият компонент е малък или с нисък контраст. Тогава камерата може да открие грешния ръб или да загуби централната точка.
Фидуциалното разпознаване може също да повлияе на точността на разположение надолу по веригата. Ако референтната платка е нестабилна, машината може да постави добре изглеждащи части в грешна позиция. Ето защо референтното качество на платката и качеството на визията на компонентите трябва да бъдат прегледани заедно.
Инженерите трябва да проверят опората на платката, плоскостта на платката, фидуциалната чистота и калибрирането на камерата. Ако визуалното изображение се промени драстично от един дизайн на печатна платка към друг, библиотеката на пакета може да се нуждае от отделна настройка за разпознаване, а не от повторно използвана обща такава. Ясната и повторяема препратка към платката помага на системата за разпознаване да изолира правилно компонента.
За по-широк език за контрол на качеството някои фабрики привеждат своите правила за проверка и приемане в съответствие със стандарти като IPC J-STD-001 и IPC-A-610. Тези стандарти не заместват SMT машинната настройка, но те помагат да се определят последователни очаквания за качество в цялата линия.
Най-бързият начин за разрешаване на грешката при визуално разпознаване на SMT е да се отделят проблемите с камерата от проблемите с процеса. Стабилният метод предотвратява произволни промени и помага на екипа да открие истинската първопричина по-бързо.
Ако същата грешка при разпознаване следва един компонент, първо трябва да се провери библиотеката на пакета и осветлението. Ако следва един слот на захранващото устройство, вероятните причини са представянето на захранващото устройство и позицията на прибиране. Ако следва една дюза, трябва да се провери износването на дюзата, центрирането и вакуума. Ако се появи само на една глава на машината, трябва да се провери камерата, механичното подравняване и състоянието на главата.
Този метод за проследяване на повредата е една от най-надеждните форми за SMT отстраняване на неизправности в машинното зрение, защото превръща неясна аларма в повтарящ се модел. След като моделът е видим, корекцията става много по-целенасочена.
Проверете действителното изображение на камерата, а не само кода на алармата.
Сравнете компонента с библиотеката на пакета.
Проверете режима на осветление, яркостта и контраста.
Проверете износването на дюзата, стойността на вакуума и центровката на поемача.
Проверете представянето на фидера и стабилността на джоба на лентата.
Потвърдете поддръжката на платката, доверителното качество и контраста на платката.
Прегледайте дали проблемът следва една част, един слот, една дюза или една машинна глава.
Когато тези проверки се извършват в един и същи ред всеки път, екипите прекарват по-малко време в гадаене и повече време в отстраняване на истинската причина.

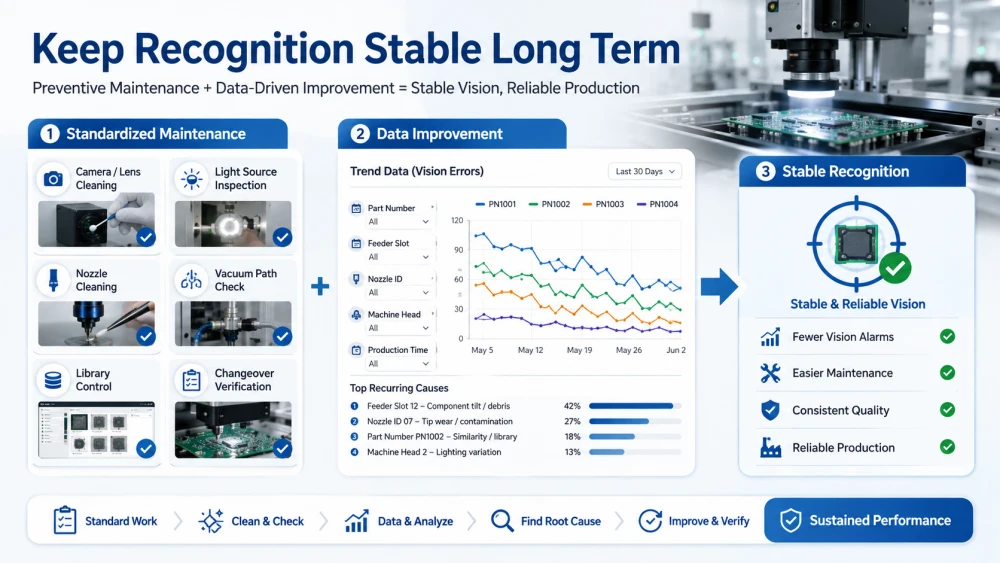

След като грешките в зрението бъдат коригирани, следващата стъпка е да се предотврати повторното им появяване. Стабилното разпознаване зависи от стандартната настройка, рутинното почистване, правилния контрол на библиотеката и редовната проверка при смяна.
Почистването на обектива на камерата, проверката на светлинния източник, почистването на дюзите и проверките на вакуумния път трябва да бъдат част от планираната поддръжка. Тези задачи са лесни за забавяне, тъй като машината все още може да работи, но малко отклонение може да създаде повтарящи се визуални аларми по-късно. Превантивната поддръжка обикновено е по-евтина от повторното прекъсване на линията.
Ако една фабрика работи с много видове опаковки, стандартът за разпознаване трябва да бъде написан ясно. Операторите трябва да знаят кои части се нуждаят от специално осветление, коя опаковка се нуждае от по-строга проверка на полярността и коя дюза изисква по-често почистване.
Визуалните грешки трябва да се записват по номер на част, гнездо за подаване, ID на дюзата, глава на машината и време за производство. Данните за тенденциите могат да разкрият дали един и същ пакет продължава да се проваля или проблемът възниква само след смяна. Това улеснява вземането на решение дали решението е данни, хардуер или операторска практика.
Когато една фабрика третира визуалното разпознаване като контролиран процес вместо мистериозна аларма, цялата линия става по-лесна за поддръжка. Това е истинската стойност на дисциплинираното SMT отстраняване на проблеми с машинното зрение.
Грешката при визуално разпознаване на SMT обикновено се причинява от комбинация от осветление, данни за пакета, позиция на вземане и контраст на дъската.
Неуспешното разпознаване на компонентната камера често е проблем на процеса, а не само хардуерен проблем на камерата.
Стабилното разпознаване зависи от точни библиотеки на пакети, чиста оптика, правилно центриране на дюзата и повтарящо се представяне на захранващото устройство.
Фонът на платката, референтните знаци и контрастът на печатната платка могат да повлияят на стабилността на камерата точно толкова, колкото и самият компонент.
Най-добрият метод за отстраняване на неизправности с машинно зрение на SMT е да се проследи повредата по част, захранващо устройство, дюза или глава на машината.
Дългосрочната стабилност идва от превантивна поддръжка, стандартна настройка и редовна проверка на първия артикул.
Когато една фабрика третира зрителните грешки като част от пълната верига за приемане и поставяне, разпознаването става по-лесно за контролиране и много по-малко вероятно да се повтори. Резултатът е по-добра точност на поставяне, по-малко фалшиви откази и по-голяма стабилност на производството.
Най-честите причини са лошо осветление, грешни данни от библиотеката на пакета, нестабилна позиция на пикап, проблеми с дюзите и слаб контраст между компонента и платката. В много случаи камерата работи правилно, но системата е помолена да прочете изображение, което не е достатъчно чисто. Най-бързият начин да го разрешите е да проверите действителното изображение и да го сравните със записа на пакета и състоянието на получаване.
Най-добрият начин е да подобрите качеството на изображението, преди да промените толеранса. Това означава проверка на режима на осветяване, чистотата на лещите, точността на библиотеката с пакети, центрирането на дюзата и стабилността на захранващото устройство. Ако изображението е ясно, но системата все още не работи, библиотеката или настройките на прага може да се нуждаят от преглед. Ако изображението е нестабилно, първо трябва да се коригира хардуерът или процесът на приемане.
Може да са и двете, но често проблемът в процеса се проявява като аларма на камерата. Осветлението, износването на дюзата, позицията на пикапа, контрастът на дъската и библиотечните данни влияят върху разпознаването. Един добър метод за отстраняване на неизправности проверява камерата, частта, захранващото устройство и платката заедно, вместо да приема, че камерата е дефектна. Това спестява време и избягва подмяната на здрав хардуер.
Само с повишено внимание. Разширяването на толеранса може да намали алармите, но също така може да позволи грешна ориентация или лошо прихващане да преминат в производство. По-безопасният подход е първо да се подобри осветлението, дефиницията на опаковката и повторяемостта на приема. Промените на толеранса трябва да се използват само след като изображението и поведението на частта са достатъчно стабилни, за да ги поддържат.
Поддръжката на процеса е полезна, когато същият проблем с разпознаването продължава да се появява след проверки на камерата, осветлението, захранващото устройство, дюзата и библиотеката. Също така е ценен по време на настройка на нов продукт, производство с висока смес или когато скъпите компоненти създават повтарящи се отпадъци. Доставчикът на пълно SMT решение може да прегледа линията като една система, вместо да третира всяка аларма отделно.
