Грешка при вакуумно прихващане на SMT възниква, когато машината за вземане и поставяне не може да вземе, задържи, инспектира, прехвърли или освободи компонент по стабилен начин. Проблемът може да се появи като пропуснато прихващане, изпуснат компонент, висока степен на отхвърляне, вакуумна аларма, нестабилно разположение или повтаряща се повреда при прихващане на компонент.
В много фабрики грешките във вакуума и пикапа се третират като обикновени проблеми с дюзите. Понякога това е вярно. Но в реалното SMT производство основната причина може да идва от износване на дюзите, блокиран вакуумен път, позиция на захранващото устройство, височина на захващане, състояние на джоба на лентата, повърхност на компонента, ускорение на машината, настройка на визията или лошо боравене с материала. Един добър процес за отстраняване на неизправности трябва да проверява цялата верига на приемане, а не само аларменото съобщение.
Това ръководство обяснява как инженерите могат да извършат стъпка по стъпка отстраняване на неизправности при вдигане и поставяне на вакуум и да намалят повредата на SMT компонента в ежедневното производство.
Съдържание
Грешки при вакуумиране и прихващане се случват, когато машината загуби контрол върху компонента между захранващото устройство и точката на поставяне. Машината може да се повреди преди вдигане, по време на вдигане, по време на прехвърляне, по време на разпознаване от камерата или в момента на освобождаване.
Най-честите симптоми включват пропуснато прихващане, аларма за грешка във вакуума, изпуснат компонент, отхвърляне на компонент след проверка на камерата, нестабилен ъгъл на компонента и изместване на разположението. Някои машини показват ясна стойност на вакуума или код за грешка при поемане. Други показват само повтарящо се отхвърляне при определено захранващо устройство или позиция на дюзата.
Инженерите не трябва да приемат, че една аларма се равнява на една основна причина. Вакуумната аларма може да бъде причинена от замърсена дюза, но може да бъде причинена и от грешна височина на поемане, празен джоб, лошо индексиране на захранващото устройство, слаба уплътнителна повърхност на компонента или забавяне на сензора за вакуум.
Грешките при прихващане пряко влияят върху ефективността на производството и разходите за материали. Всяко неуспешно прихващане може да спре машината, да изразходва допълнителен компонент, да увеличи намесата на оператора и да намали добива при първо преминаване. Ако машината изпусне компонент вътре в оборудването, това също може да създаде замърсяване или скрит риск на следващата платка.
За малки компоненти, светодиоди, IC, конектори и компоненти със странна форма нестабилното прихващане може бързо да се превърне в сериозен производствен проблем. Това може да доведе до липсващ компонент, обърнато разположение на компонента, изкривяване, грешка на полярността или дефект на спойката след преформатиране.

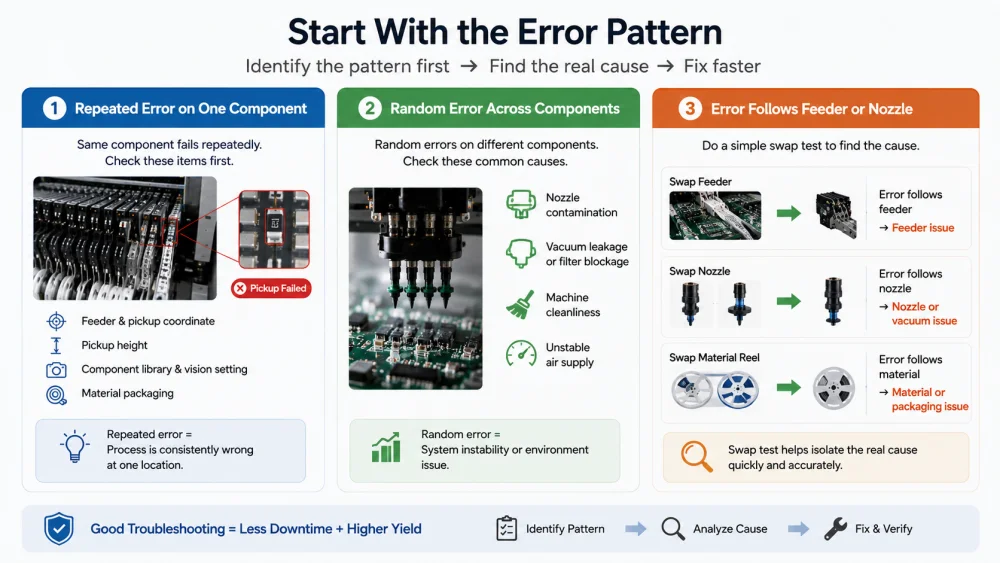

Първата стъпка при отстраняването на неизправности с вакуума с избор и поставяне е да се установи дали проблемът е повтарящ се, случаен, свързан с захранващото устройство, свързан с дюзата или свързан с материала. Това спестява време и предотвратява ненужната настройка на машината.
Ако един и същ компонент се повреди многократно, инженерите трябва първо да проверят захранващото устройство, координатите на прихващане, височината на прихващане, библиотеката на компонентите и опаковката на материала. Повтарящата се грешка обикновено означава, че процесът постоянно е грешен на едно място.
Например, ако един резистор винаги се поврежда в една и съща захранваща лента, дюзата може да не се приземява в центъра на джоба на лентата. Ако една IC винаги се проваля при проверка на камерата след вземане, данните за пакета или настройката за разпознаване може да са неправилни.
Ако грешките при захващане се появяват на случаен принцип в различни компоненти, проблемът е по-вероятно свързан със замърсяване на дюзата, изтичане на вакуум, запушване на вакуумния филтър, чистота на машината или нестабилно подаване на въздух. Случайни грешки могат да възникнат и когато машината работи твърде бързо за трудна група компоненти.
Случайните дефекти трябва да се проследяват по номера на дюзата, номера на главата, позицията на захранващото устройство, вида на компонента, партидата на макарата и времето за производство. Това проследяване често разкрива модел, който не е очевиден от една проверка на дъската.
Един прост суап тест е много полезен. Ако дефектът следва захранващото устройство след преместване на захранващото устройство на друга позиция, вероятно причината е захранващото устройство. Ако дефектът следва номера на дюзата, вероятно причината е дюзата или вакуумният път. Ако дефектът следва барабана на материала, проблемът може да идва от опаковката на компонента или качеството на материала.
Този метод е практичен, защото разделя проблемите на машината от локалните хардуерни проблеми.
Дюзата е най-директната част от системата за събиране. Малък проблем с дюзата може да причини пропуснато прихващане, слаб вакуум, изпуснат компонент и фалшиво отхвърляне на зрението.
Дюзата трябва да отговаря на размера на компонента, формата, теглото и повърхността на захващане. Ако дюзата е твърде малка, тя може да не осигури достатъчно сила на задържане на вакуума. Ако дюзата е твърде голяма, тя може да удари джоба на лентата, да докосне капака на подаващото устройство, да извади частта извън центъра или да покрие важни зрителни функции.
Добрата дюза трябва да контактува с най-здравата равна повърхност на компонента, без да повреди тялото. За конектор, индуктор, щит, леща, превключвател и неправилен компонент стандартната дюза може да не е достатъчна. Може да е необходима специална дюза за стабилно прихващане.
Прах, хартиени влакна, спояваща паста, остатъци от флюс, масло и остатъци от компоненти могат да намалят уплътняването между дюзата и повърхността на компонента. Дори малка частица може да създаде изтичане на вакуум. Това е една от най-честите причини за периодична грешка при вакуумно захващане на SMT.
Инженерите трябва да инспектират дюзата под увеличение, да я почистят с правилния метод и да потвърдят, че въздушният отвор не е блокиран. Ако една и съща дюза създава повторна грешка при захващане след почистване, тя трябва да бъде сменена.
Износената дюза може да загуби гладкост. Повредена дюза може да има напукан ръб, надраскана повърхност или увеличен отвор. Това прави задържането на вакуума нестабилно, особено за малки компоненти и леки пакети.
Фабриките не трябва да чакат, докато дюзата се повреди напълно. Състоянието на дюзата трябва да бъде част от превантивната поддръжка. Проследяването на живота на дюзата по брой на използване, тип компонент и история на дефектите помага за предотвратяване на повтаряща се повреда на компонента.

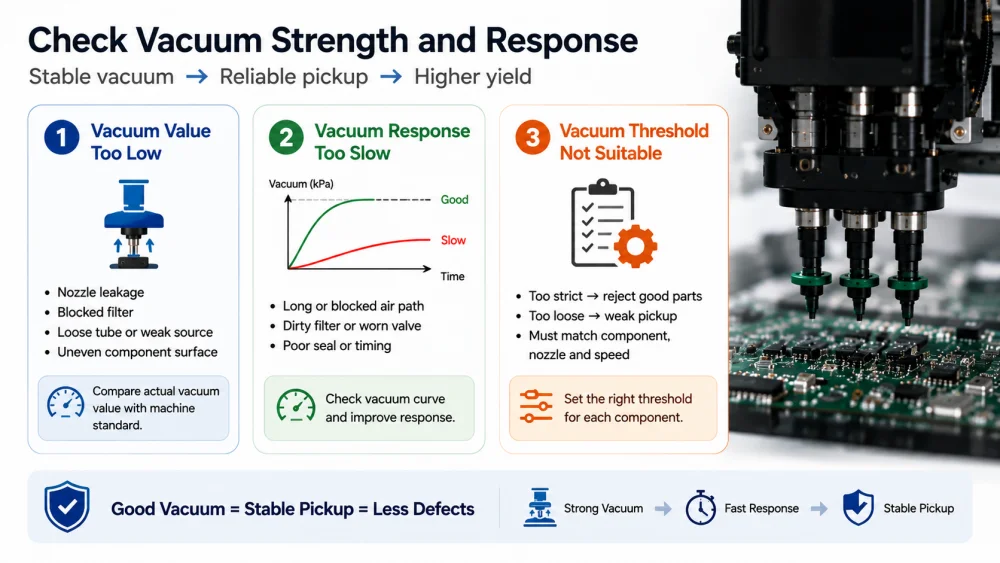

Отстраняването на проблеми с вакуума трябва да включва както силата на вакуума, така и реакцията на вакуума. Машината може да достигне необходимото ниво на вакуум бавно или може да се колебае по време на движение на главата. И двете условия могат да създадат грешка при прихващане.
Ниската стойност на вакуума означава, че дюзата не може да държи компонента сигурно. Причините могат да включват изтичане на дюза, блокиран вакуумен филтър, разхлабена вакуумна тръба, повредено уплътнение, проблем с клапана или слаб източник на вакуум. Нисък вакуум може да възникне и когато повърхността на компонента е неравна и не може да уплътни правилно.
Инженерите трябва да сравнят действителната стойност на вакуума със стандарта на машината за типа компонент. Те също така трябва да проверят дали стойността се променя след смяна на дюзата, почистване на филтъра или използване на друга глава.
Времето за реакция на вакуума е от значение, защото машината започва да се движи бързо след вдигане. Ако вакуумът се създава твърде бавно, компонентът може да не е напълно закрепен, когато главата се ускори. Това може да причини изпускане на компонент, изкривено прихващане или отхвърляне на камерата.
Бавната реакция може да се дължи на дълъг или блокиран въздушен път, мръсен филтър, износен клапан, лошо уплътнение или неправилен параметър за синхронизиране. Инженерите трябва да проверят кривата на вакуума, ако машината предоставя тези данни.
Някои машини позволяват специфични за компонентите настройки на прага на вакуума. Ако прагът е твърде строг, машината може да отхвърли добрите пикапи и да увеличи материалните отпадъци. Ако прагът е твърде хлабав, машината може да приеме слаби сигнали и да създаде липсващ или изпуснат компонент по-късно.
Прагът трябва да съответства на размера на компонента, теглото, повърхността, типа на дюзата и производствената скорост. Не трябва да се копира сляпо от друг пакет, който само изглежда подобен.
Много вакуумни грешки всъщност са проблеми с представянето на захранващото устройство. Ако компонентът не е под центъра на дюзата, машината може да съобщи за грешка при вакуумно поемане, въпреки че вакуумната система е изправна.
Ако координатата X/Y на захващане е грешна, дюзата може да докосне ръба на компонента, стената на джоба на лентата или празната зона. Това може да причини пропуснато прихващане, нецентрално прихващане, наклонено прихващане или нестабилно вакуумно уплътнение.
Инженерите трябва да обучат или да проверят позицията на пикап с действителния компонент в захранващото устройство. Дюзата трябва да кацне в правилния център на компонента, а не само в центъра на теоретичния джоб.
Ако височината на поемане е твърде висока, дюзата може да не контактува с компонента достатъчно здраво, за да създаде вакуумно уплътнение. Ако височината на захващане е твърде ниска, дюзата може да притисне компонента в джоба, да повреди частта или да създаде странична сила, която завърта компонента.
Височината на поемане трябва да се провери с реална дълбочина на джоба на лентата, дебелина на компонента, дължина на дюзата и състояние на захранващото устройство. Това е особено важно за тънки компоненти, високи компоненти и свободни джобни опаковки.
Индексирането на фидера трябва да постави всеки компонент в една и съща позиция за захващане. Ако лентата напредва непостоянно, прихващането също ще бъде непостоянно. Дюзата може да избира правилно за няколко цикъла, след което произволно да се повреди.
Честите причини включват износено зъбно колело, повреден отвор за лентата, разхлабен капак, грешна настройка на стъпката, лошо опъване на лентата или замърсен захранващ механизъм. Поддръжката на захранващото устройство трябва да включва тест за индексиране, почистване, калибриране и проверка на пътя на покриващата лента.

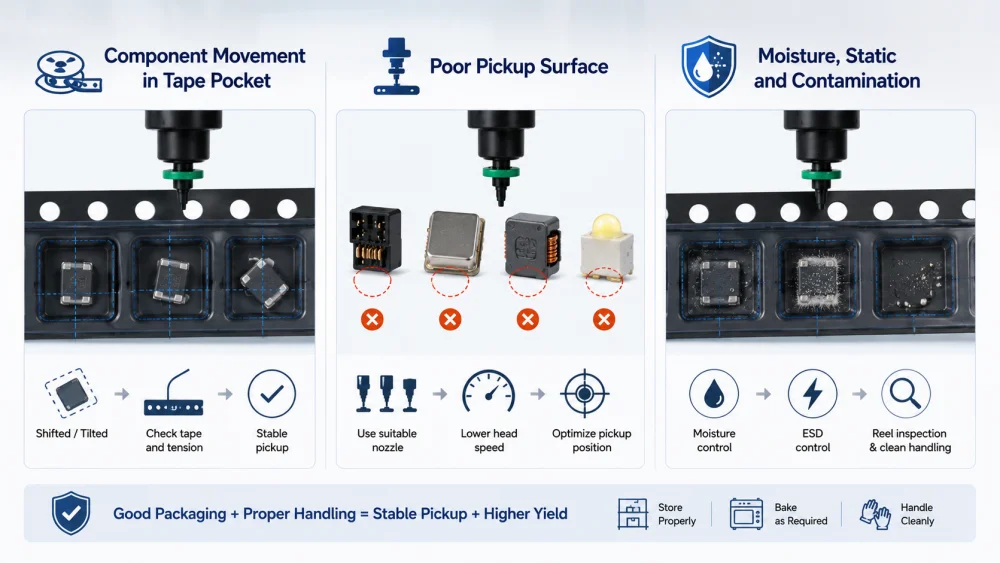

Неуспешното прихващане на SMT компонент понякога се причинява от опаковката на материала, а не от хардуера на машината. Машината може да избира надеждно само ако компонентът е представен по стабилен и повтарящ се начин.
Малък или лек компонент може да се движи в джоба на лентата. Ако частта е изместена, наклонена или завъртяна преди прихващане, дюзата може да я измести извън центъра. Това може да доведе до слаб вакуум, изпуснат компонент или отхвърляне на зрението.
Инженерите трябва да наблюдават позицията на компонента преди да го вземат. Ако частта се движи след отлепване на покривната лента или индексиране на захранващото устройство, опаковката трябва да се прегледа. Може да е необходима по-бавна скорост на индексиране, коригирано напрежение на покривната лента или по-добро опаковане на материала.
Някои компоненти нямат плоска или чиста повърхност за захващане. Грапава, извита, пореста или неравна повърхност затруднява вакуумното запечатване. Това е често срещано при конектор, щит, индуктор, трансформатор, леща и някои LED пакети.
В този случай по-силният вакуум може да не реши проблема. По-доброто решение може да бъде различна форма на дюзата, по-голяма контактна площ, по-ниска скорост на главата или специална позиция на прибиране.
Влагата, статичното електричество и замърсяването могат да накарат компонента да залепне върху лентата, покриващото фолио, стената на джоба или страната на дюзата. Това може да причини пропуснато прихващане, двойно прихващане или падане на компонент. JEDEC J-STD-033 предоставя насоки за работа с чувствително към влага и препълване устройство за повърхностен монтаж, което е полезно за контролиране на съхранението и подготовката на чувствителна опаковка.
Материалът трябва да се съхранява и борави съгласно заводската процедура. Контролът на влажността, контролът на печенето, инспекцията на макарата и чистото боравене могат да намалят вариациите при прихващане.
Не всяка повреда на прихващане се случва в захранващото устройство. Понякога компонентът е избран успешно, но камерата го отхвърля, защото машината не може да потвърди неговата форма, позиция, полярност или състояние на кабела.
Ако данните в библиотеката на компонентите са грешни, визуалната система може да отхвърли компонента след приемане. Неправилният размер на тялото, дебелината, очертанията, позицията на проводника, маркировката за полярност или прозорецът за разпознаване могат да доведат до фалшиво отхвърляне.
Инженерите трябва да сравнят реалния компонент с данните на пакета. Това е важно след смяна на компонент, въвеждане на нов продукт, смяна на доставчика или ръчно редактиране на библиотека.
Визуалното осветление трябва да съответства на повърхността на компонента. Блестящ метал, черна опаковка, прозрачна леща, бяло керамично тяло и малки знаци за полярност може да се нуждаят от различно осветление или праг. Лошото осветление може да накара добрия пикап да изглежда като лош пикап.
Ако отхвърленият компонент изглежда нормален при ръчна проверка, инженерите трябва да прегледат изображението на камерата, нивото на осветеност, прага на ръба, разпознаването на полярността и допустимия диапазон на корекция.
Пикапът и визията трябва да се прегледат заедно. Отхвърлянето на камерата може да бъде причинено от наистина лошо прихващане, но може да бъде причинено и от лоша настройка на зрението. Инженерите трябва да сравнят позицията на поемане, броя на дюзите, стойността на вакуума, изображението на камерата и причината за отхвърляне.
За по-широк изглед на процеса, който свързва подаващо устройство, дюза, вакуум, визия и симптоми на поставяне, инженерите могат също да прочетат това ръководство за отстраняване на неизправности при избиране и поставяне на SMT.
Параметрите на машината могат да влошат или подобрят незначителното състояние на прибиране. Когато проверките на хардуера и материала не решат напълно проблема, инженерите трябва да прегледат скоростта, ускорението, времето на престой и контрола на освобождаване.
Времето за задържане на поемането позволява на дюзата да влезе в контакт с компонента и да изгради вакуум, преди да се отдалечи. Ако времето на престой е твърде кратко, компонентът може да не е напълно защитен. Това е обичайно за по-големи, по-тежки или неправилни компоненти.
Лекото увеличаване на времето на престой може да подобри стабилността, но може да намали скоростта на машината. Целта е да не се забавя цялата линия. Инженерите трябва да оптимизират само засегнатия компонент, когато е възможно.
Бързото движение увеличава силата върху компонента по време на прехвърляне. Ако прихващането е леко извън центъра или вакуумът е незначителен, високото ускорение може да накара частта да се движи или да падне. Намаляването на скоростта за засегнатия компонент е полезен тест.
Ако дефектите намалеят след намаляване на скоростта, екипът трябва да коригира ускорението, състоянието на поемане, избора на дюзи или стабилността на захранващото устройство, преди да се върне към високоскоростно производство.
При поставяне вакуумът трябва да се освободи в правилния момент. Ако освобождаването се забави, компонентът може да се повдигне обратно с дюзата. Ако издухваният въздух е твърде силен, компонентът може да се движи върху спояващата паста или да се преобърне.
Параметърът за освобождаване трябва да се провери, когато компонентът е избран правилно, но липсва след поставянето. Проверката преди преформатиране помага да се потвърди дали компонентът действително е бил поставен върху подложката.
Данните от проверката помагат за предотвратяване на догадки. Грешката при вакуумно прихващане на SMT трябва да бъде потвърдена от дневник на машината, визуално наблюдение, резултат от AOI, резултат от SPI и проследяване на модел на дефект.
Машинните регистрационни файлове могат да показват грешка при захващане, грешка при вакуумиране, отхвърляне на разпознаване, номер на дюза, номер на глава, номер на захранващо устройство и справка за компонент. Тези данни трябва да бъдат експортирани или записани, преди операторите да нулират алармите многократно.
Данните за тенденциите са по-полезни от една аларма. Ако една и съща дюза създава повтарящи се грешки, дюзата и вакуумният път трябва да бъдат проверени. Ако едно захранващо устройство създава повтарящи се грешки, трябва да се провери индексирането на захранващото устройство и координатите на приемане.
AOI може да идентифицира липсващ компонент, грешен поляритет, изкривяване и дефект в поставянето. SPI може да показва обема на пастата за запояване и отместването преди поставяне. Ако компонент липсва преди преформатиране, основната причина вероятно е прихващане, прехвърляне или освобождаване. Ако е налице преди преплавяне, но липсва или е изместено след преформатиране, трябва да се проверят спойката и условията на преформатиране.
IPC отбелязва, че IPC J-STD-001 и IPC-A-610 често се използват заедно за контрол на процеса на сглобяване на електроника и изисквания за приемане. Тези стандарти помагат на фабриките да определят последователни правила за проверка и преценка на качеството.
Инженерите трябва да променят само един фактор наведнъж. Те могат да почистят или сменят дюзата, да сменят позицията на захранващото устройство, да сменят макарата, да регулират височината на захващане, да намалят скоростта или да инспектират вакуумния филтър. Ако твърде много настройки се променят наведнъж, екипът може да разреши симптома, но да не успее да научи истинската причина.
Добрият запис за отстраняване на неизправности трябва да включва първоначалния дефект, предполагаемата причина, направената промяна, резултат от теста и окончателно коригиращо действие. Това създава полезни знания за бъдещо производство.
Грешката при вакуумно захващане на SMT обикновено се причинява от нестабилност в цялата верига за захващане. Най-честите причини включват грешен размер на дюзата, мръсна дюза, износен връх на дюзата, ниска стойност на вакуума, бавна реакция на вакуума, неправилна координата на прихващане, грешна височина на прихващане, грешка при индексиране на захранващото устройство, нестабилен джоб за лента, лоша повърхност на компонента и неправилна настройка на зрението.
Най-добрият метод за отстраняване на неизправности е да започнете с модела на дефекта, след това да проверите дюзата, вакуума, захранващото устройство, материала, зрението и параметрите на машината по ред. Инженерите трябва да използват тестове за размяна и данни от инспекции, за да избегнат предположения. Повтарящата се грешка при вземане обикновено сочи към данни за настройка, захранващо устройство или пакет. Случайна грешка често сочи към износване на дюзата, изтичане на вакуум, чистота на машината или вариация на материала.
