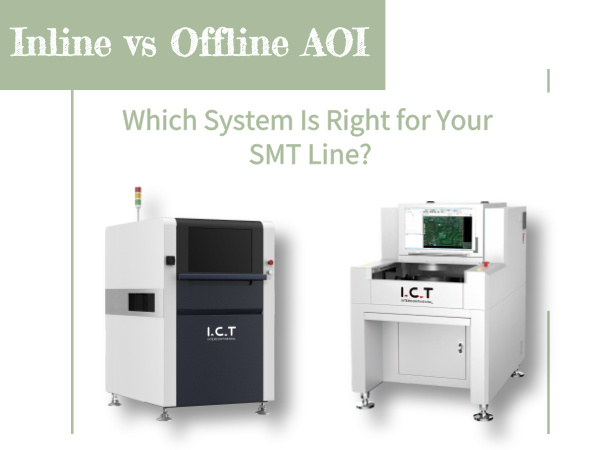

Имате нужда от правилните AOI инспекционни машини за вашата SMT линия и разбирането на inline срещу офлайн AOI е от решаващо значение. Inline AOI е идеален за висок обем, автоматизирана среда, което ви позволява бързо да откривате проблеми и да се интегрирате безпроблемно с други системи за проверка като 3D AOI , SPI и AXI . От друга страна, ако произвеждате малки партиди или тествате нови идеи, офлайн AOI предлага по -подробни проверки и обикновено има по -ниски първоначални разходи. Изборът между Inline срещу офлайн AOI зависи от обема на производството ви, изискванията за качество и бъдещите планове за растеж.
· Вградената AOI проверява всяка дъска веднага по натоварени линии. Той дава бърза обратна връзка, за да намерите проблеми рано. Това помага да се поддържа качеството високо.
· Офлайн AOI е добър за малки партиди или прототипи. Освен това работи добре за трудни дъски. Той дава подробни проверки и повече възможности за избор. Не спира основната линия.
· Изберете Inline AOI, ако направите много дъски бързо. Изберете офлайн AOI за малки работни места или много промени. Използвайте го, ако имате нужда от строги проверки за качество.
· Използването на вградени и офлайн AOI може да помогне за всички нужди. Получавате бързи проверки и подробни проверки за смесени линии.
· Обучете екипа си и поставете ясни цели. Съпоставете вашата AOI система с вашия бюджет и планове. Това ще помогне да се направят по -добри продукти и да се намалят отпадъците.
Вградените AOI системи са важни в SMT линиите днес. Тези машини се поставят точно в производствената линия. Всеки PCB преминава през машината, докато се движи. Системата проверява дъските в реално време. Това ви помага да намерите проблеми веднага. Можете да поправите грешки, преди да се влошат. Вграденият AOI е най -подходящ за бързи и натоварени фабрики. Той работи добре с други инструменти за проверка като 3D AOI, SPI и AXI.
· Вграденият AOI проверява всяка дъска, докато се движи минало.
· Получавате бърза обратна връзка, за да отстраните проблемите бързо.
· Системата съвпада със скоростта на вашата линия.
· Той прави автоматизирана оптична проверка, без да забавя нещата.
Съвет: Ако искате да направите повече дъски и да поддържате качеството високо, вграденият AOI е добър избор.
Офлайн AOI системите не са част от основната линия. Използвате тези машини, за да проверите произволни проби или малки партиди. Офлайн AOI ви дава повече възможности за избор. Добре е, когато вграденият AOI струва твърде много за вашите нужди. Можете да проверите печатни дъски и сглобки за грешки . Те включват грешки при поставяне и проблеми с запояване.
· Офлайн AOI е чудесен за тестване на нови идеи или малки работни места.
· Можете да го използвате в началото, средата или края на производството.
· Системата ви помага да отговаряте на строгите правила за качество в някои индустрии.
· Някои офлайн AOI използват AI и 3D снимки, за да намерят повече дефекти.
Когато погледнете Inline срещу офлайн AOI, виждате, че те отговарят на различни работни места. Вграденият AOI е най -подходящ за големи, натоварени линии. Офлайн AOI е по -добър за малка или трудна работа. И двете системи ви помагат да правите автоматизирана оптична проверка и да подобрите продуктите си.
Трябва да помислите как всяка система отговаря на вашата SMT линия. Inline AOI се свързва точно с вашата производствена линия. Той проверява всяка дъска, докато се движи. Получавате незабавна обратна връзка от системата. Това ви помага бързо да уловите проблеми и да ги оправите рано. Вграденият AOI работи добре с други инструменти за проверка. Тези инструменти включват автоматизирана рентгенова проверка . Получавате пълен поглед върху вашия процес. Офлайн AOI не е част от основната линия. Използвате го далеч от основния работен процес. Това не спира основната ви работа. Можете да проверявате дъски по различно време. Можете също да направите подробни проверки на твърди дизайни.
Скоростта е важна за изработването на продукти. Вградените AOI проверяват таблата, докато се движат. Той продължава с бързи линии. Това не забавя работата ви. Получавате бързи резултати и можете да поправите дефекти бързо. Автоматизираната рентгенова проверка също може да се движи. Но често е по -бавен и се използва офлайн. Добре е за скрити стави на спойка. Офлайн AOI работи със собствена скорост. Той е по -бавен от вграден AOI. Но можете да разгледате внимателно всяка дъска. Това помага, когато се нуждаете от внимателни проверки или имате малки партиди.
Цената и пространството са големи фактори по ваш избор. Вграденият AOI струва повече в началото. Имате нужда от място на вашата линия за него. Вие също плащате за настройка. С течение на времето това спестява пари чрез намаляване на отпадъците. Освен това ви помага да работите по -добре. Офлайн AOI струва по -малко за начало. Не е нужно да променяте линията си. Не се нуждаете от допълнителна предавка. Това е добре за малки работни места или ако трябва да сте гъвкави. Автоматизираната рентгенова проверка добавя към вашите разходи. Но това е необходимо за някои типове дефекти.
Аспект | Вграден Aoi | Офлайн Aoi |
Скорост | Инспекция в реално време, вградена в производствени линии; Висока скорост за големи работни места. | Работи далеч от линията; По -бавно, но позволява тесни проверки. |
Разходи | В началото струва повече, но спестява пари, като прави работата по -добра. | По -бавно; Цената зависи от размера на партидата или трудните проверки. |
Интеграция | Вградени в линии за бързо набиране и фиксиране на дефекти. | Не на линия; проверява таблата, без да спира работата. |
Гъвкавост | Не е толкова гъвкав; създаден за бърза, стабилна работа. | По -гъвкав; Добър за трудни работни места и близки проверки. |
Типична употреба | Използва се в електрониката и автомобилите, където скоростта има значение. | Използва се в аерокосмическото, отбраната и медицинските за внимателни проверки. |
Технология | Използва AI и машинно обучение за по -добри резултати. | Също използва AI и машинно обучение за близки проверки. |
ЗАБЕЛЕЖКА: Вградените спрямо офлайн AOI системите имат силни точки. Вграденият AOI е най -подходящ за бързи, натоварени линии като SMT и DIP . Офлайн AOI е по -добър за трудни дъски, тестови цикъла или когато се нуждаете от близки проверки. Автоматизираната оптична проверка и автоматизираната рентгенова проверка заедно ви помагат да постигнете качествените си цели.
Вградените ао -ой системи за проверка бързо на вашата SMT линия. Можете да намерите проблеми рано и да продължите да правите продукти. Тези системи са много точни и забелязват малки грешки. Те могат да видят липсващи или криви части. Вграденият AOI дава стабилни проверки за дълго време. Много машини използват специални светлини и мрежов софтуер. Това ви помага да събирате и гледате лесно на данните.
Но вграденият AOI има някои недостатъци. В началото струва много и имате нужда от място на вашата линия. Някои системи не могат да видят някои стави на спойка или скрити проблеми. Това се случва, когато светлината не може да достигне до тези петна. Ако софтуерът или светлините не са настроени добре, може да получите повече фалшиви обаждания или да пропуснете дефекти. Тъй като частите стават по -малки, може да се наложи да надстроите до 3D AOI, за да намерите повече проблеми. Автоматизираната рентгенова проверка може да ви помогне да видите проблеми с скритите спойки, но това струва повече.
Забележка: Вграденият AOI е най-добър, ако искате скорост и стабилни проверки, но може да се нуждаете от автоматизирана рентгенова проверка за твърди дъски.
Силни страни | Слабости |
Бърза, проверка в реално време | Висока първа цена |
Много точен | Трудно е да се видят скрити дефекти |
Стабилни проверки за дълги времена | Фалшиви обаждания от лоша настройка |
Лесно събиране на данни | Нуждаете се от надстройки за малки части |
Офлайн AOI ви позволява да бъдете по -гъвкави. Можете да проверявате дъски по всяко време. Можете да правите внимателни проверки или да разгледате малки партиди. Тази система е добра за нови идеи или кога трябва да отговаряте на строги правила. Не е нужно да спирате основната си линия. Можете да използвате автоматизирана рентгенова проверка, за да намерите скрити проблеми. Офлайн AOI обикновено струва по -малко за начало. Можете да го преместите там, където имате нужда.
Но офлайн AOI е по -бавен от вградения AOI. Не можете да проверите всеки съвет веднага. Ако използвате само офлайн AOI, може да пропуснете проблеми по време на бързи писти. Може да ви трябват повече хора, за да преместят дъски и да използват машината. За най-добри проверки можете да използвате офлайн AOI с автоматизирана рентгенова проверка. Това е добре за работни места в аерокосмическото или медицинското поле.
Съвет: Изберете офлайн AOI, ако искате повече възможности за избор, внимателни проверки или се нуждаете от автоматизирана рентгенова проверка за специални работни места.
Първо, вижте колко дъски правите всеки ден. Това е най -важното при избора на AOI система. Ако правите много дъски, Inline AOI е най -добрият избор. Вграденият AOI проверява всяка дъска, докато се движи надолу по линията. Получавате бърза обратна връзка и можете да отстраните проблемите веднага. Вграденият AOI е в крак с натоварени линии , така че работата ви не се забавя.
Ако правите малки партиди или променяте много дизайни, офлайн AOI е по -добър . Офлайн AOI ви позволява да проверявате проби или определени дъски. Не е нужно да спирате основната си линия. Можете да разгледате внимателно дъските и да промените проверките си, когато е необходимо.
· Високо производство означава, че AOI си струва разходите.
· Inline AOI дава бързи проверки и бързо намира проблеми.
· Офлайн AOI е добър за малки работни места или промяна на работата.
· Изберете AOI, който съответства на скоростта ви, за да спестите пари.
Съвет: Уверете се, че вашата AOI система съвпада с колко дъски правите . Това ви помага да спестите пари и поддържа линията ви да работи добре.
Искате вашите продукти да са добри и да имате малко грешки. Вграденият AOI е чудесен в намирането на проблеми рано. Това ви помага да поддържате качеството високо за големи работни места. Inline AOI използва специални камери и софтуер, за да намери липсващи или грешни части. Получавате стабилни резултати, които ви помагат да отговаряте на правилата.
Офлайн AOI ви дава повече време да проверите внимателно дъските. Можете да увеличите мащабите на твърди петна или тестови табла, които се нуждаят от допълнителни грижи. Това е добре за работни места със строги правила, като аерокосмическото пространство или медицински. Офлайн AOI може да използва 3D снимки или AI, за да провери още по -добре.
Както вградените, така и офлайн AOI ви помагат да намерите повече проблеми. Най -добрият зависи от това дали се нуждаете от бързи проверки или дълбоки, внимателни проверки.
Вашата фабрика може да се промени с течение на времето. Можете да направите нови продукти или повече дъски. Вградените AOI проверяват таблата в реално време и дават бърза обратна връзка. Това ви помага да поддържате качеството високо, докато растете. Вграденият AOI е най -подходящ за бързи, натоварени места, където трябва бързо да хванете проблеми.
Офлайн AOI е най -добре, когато трябва да променяте нещата често. Можете лесно да проверявате различни дъски, да смесвате работни места или да превключвате програми. Офлайн AOI отговаря на много начини на работа и спестява време, когато сменяте работата. Той е чудесен за тестване, научноизследователска и развойна дейност и малки партиди, когато трябва много да промените процеса си.
· Офлайн AOI може да провери много видове дъски и работни места.
· Можете да използвате офлайн AOI със или без допълнителни инструменти.
· Inline AOI ви помага да растете, като поддържате проверките бързо и част от вашата линия.
ЗАБЕЛЕЖКА: Ако промените много задачи или проверявате много типове дъски, офлайн AOI ви позволява да се регулирате лесно.
Парите винаги са важни, когато изберете система. Вграденият AOI струва повече в началото. Трябва да купите машината и да я настроите във вашата линия. Може да се нуждаете и от нов софтуер. С течение на времето спестявате пари, защото губите по -малко и намирате проблеми рано. Но първата цена е висока.
Офлайн AOI струва по -малко за начало. Не е нужно да сменяте линията си или да купувате допълнителна предавка. Това е добре за малките компании или с тези с по -малко пари. Можете да добавите още офлайн AOI машини, докато растете, така че е лесно да се разширите.
· Вграден AOI: В началото струва повече, но спестява пари по -късно.
· Офлайн AOI: В началото струва по -малко и е лесно да се добави по -късно.
Съвет: Помислете за общите разходи, а не само за цената, която трябва да закупите. Вижте как всяка система ще помогне на вашето качество, скорост и растеж в бъдеще.
Ако имате натоварена линия SMT, трябва да проверявате много дъски всеки ден. Вграденият AOI е бърз и работи точно във вашата линия. Той проверява всяка дъска, докато се движи. Получавате бърза обратна връзка и можете да отстраните проблемите веднага. Това спира грешките да се преместят към следващата стъпка.
Офлайн AOI не е добър за тази работа . Трябва да поставите всяка дъска на ръка. Това отнема много време и забавя нещата. Дори ако машината е бърза, движещите се дъски навътре и навън губи време. SMT линиите с голям обем се нуждаят от бързи проверки и бърза обратна връзка. Офлайн AOI не може да бъде в крак с тази нужда.
СЪВЕТ: Използвайте inline AOI за работа с голям обем. Спестява време, понижава грешките и поддържа линията ви да работи добре.
Ако правите нови дизайни или малки поръчки, трябва много да промените настройките. Офлайн AOI ви дава повече възможности за избор. Можете да проверявате дъски по всяко време. Не е нужно да спирате основната си линия или да правите твърди настройки.
Вграденият AOI е по -трудно да се използва тук:
· Прекарвате много време, създавайки всяка нова дъска.
· Операторите трябва да задават правила за проверка за всяка промяна.
· Тази настройка може да забави вашия проект, особено ако трябва да промените нещата.
· Inline AOI работи най -добре с плоски, прости дъски. Новите прототипи често имат сложни форми и части.
· Прототипните линии често са ръчни и се променят много. AOI системите могат да пропуснат някои грешки.
· AOI проверява само SMT линията. Много грешки се случват по време на ръчна работа, която AOI не проверява.
· Настройката и настройката могат да отнемат дни , което е твърде дълго за бързи проекти.
Офлайн AOI ви позволява да проверявате дъски, когато искате. Можете да разгледате подробности и да правите промени бързо. Това е добре за изследвания, тестване и малки работни места.
Забележка: За нови дизайни и малки партиди офлайн AOI ви помага да останете гъвкави и да намерите проблеми рано.
Ако вършите и големи, и малки работни места, трябва да превключвате между тях. Можете да използвате и двете AOI системи заедно. Вграденият AOI проверява големите работни места бързо и поддържа линията ви да се движи. Офлайн AOI помага при специални проекти. Можете да го използвате за близки проверки, нови дизайни или табла, които се нуждаят от допълнителни грижи.
Някои фабрики използват и двете системи едновременно. Получавате скоростта на Inline AOI и избора на офлайн AOI. Можете също така да използвате офлайн AOI за проверяване на таблата, които не преминаха вграден AOI. Това ви помага да отговаряте на строгите правила за качество и да се справите с много видове работа.
Сценарий | Най -добър избор на AOI | Защо работи добре |
Производство с голям обем | Вграден Aoi | Бързи, автоматизирани, обратна връзка в реално време |
Прототипиране/малка партида | Офлайн Aoi | Гъвкава, лесна настройка, подробен анализ |
Смесено производство | Както вграден, така и офлайн | Обхваща всички нужди, увеличава максимално ефективността |
Когато погледнете Inline vs Offline AOI, помислете как работите през повечето време. Правилният микс ви помага да постигнете целите си за качество и скорост.
Искате да изберете най -добрата AOI система за вашата SMT линия. Този контролен списък може да ви помогне да направите интелигентен избор:
1. Обем на производството
o inline aoi е добър за натоварени, автоматизирани линии.
o Офлайн AOI работи добре за малки партиди или много промени.
2. Качествени цели
o inline aoi намира проблеми бързо и дава бърза обратна връзка.
o Офлайн AOI ви позволява да правите внимателни проверки и специални проверки.
3. Бюджет
o Вграден AOI струва повече в началото, но спестява пари по -късно.
o Офлайн AOI е по -евтино за стартиране и пасва на по -малки работни места.
4. пространство и интеграция
o Вградената AOI се нуждае от място на вашата линия и работи с други инструменти.
o Офлайн AOI седи далеч от основната линия и не забавя нещата.
5. Бъдещ растеж
o inline aoi е добър, ако искате да направите повече дъски по -късно.
o Офлайн AOI е лесен за смяна на нови работни места или продукти.
Съвет: Помислете какво ви трябва сега и какво може да ви е необходимо по -късно. Правилната AOI система ще ви помогне да постигнете целите си и да подобрите работата си.
Много компании правят грешки, когато избират AOI системи. Можете да ги избегнете, ако знаете какво да търсите.
Някои хора смятат, че повече мегапиксели на камерата винаги означава по -добри резултати . Но чувствителността към камерата, полето на полето и колко стабилни движенията на машината са по-важни. Камера с по -малко мегапиксели, но високата чувствителност може да работи по -добре, ако дава по -ясни снимки и по -бързи проверки. Ако се интересувате само от едно нещо, като мегапиксели или цена, може да пропуснете други важни части като колко дефекти намира, колко надеждна е и колко лесно е да се програмира. Фокусирането само върху едно нещо може да доведе до лош избор на AOI, който не отговаря на вашите истински нужди.
Други грешки, които хората правят, са:
· Извършване на правилата за проверка твърде строги или твърде лесно, което може да причини пропуснати проблеми или твърде много фалшиви аларми.
· Използване на грешни светлини или настройки на камерата, което може да затрудни грешките по -трудни за разглеждане и да причини повече работа.
· Не обучение на работниците, което прави проверките по -бавни и причинява повече грешки.
· Не актуализиране на обучението, когато AOI технологията се промени.
· Забравяйки да направите стъпки за проверка, които отговарят на вашите собствени дъски.
Истински пример показва, че постигането на по -добри AOI машини, извършването на персонализирани проверки и обучението на вашия екип може да намали дефектите с 20% и да направи работата по -бързо с 15% . Трябва да разгледате всичко, а не само едно нещо, когато изберете вашата AOI система.
Избирането на най -добрата AOI система зависи от това, от което се нуждае вашата SMT линия. Вграденият AOI е добър за линии, които правят много дъски бързо. Офлайн AOI е по -добър за малки работни места или тестване на нови идеи. Трябва да съответствате на вашата AOI система с вашите производствени цели за най -добри резултати:
· Вие правите продуктите си по -добри и губите по -малко.
· Получавате бързи данни, за да подобрите процеса си.
· Можете да се справите с трудни дизайни на печатни платки и бърза работа.
За да се справите добре, следвайте тези стъпки:
1. Поставете ясни цели за това, което искате да проверите.
2. Решете къде да поставите и как да настроите AOI.
3. Научете екипа си как да използва системата.
4. Изпробвайте и регулирайте AOI машината.
5. Свържете AOI данни с други проверки, които правите.
6. Продължавайте да правите системата си по -добра и се грижете за нея.
Правилната AOI система ви помага да правите по -добри продукти, да харчите по -малко и да отглеждате бизнеса си.
Можете да проверите дъските веднага с Inline AOI . Това означава, че намирате проблеми веднага щом се случат. Вашата SMT линия продължава да се движи бързо и не се забавя. Правите по -добри продукти и изхвърляте по -малко.
Да, можете да използвате и двата типа на едно и също място. Вграденият AOI е добър за бързо проверка на много дъски. Офлайн AOI е по -добър за нови дизайни или специални дъски. Използването на двете ви помага да проверите повече неща и да поддържате качеството високо.
Трябва да проверявате и регулирате системата си AOI често. Повечето хора казват да правят това всеки месец. Винаги слушайте какво казва производителят на машини за най -добри резултати.
Вашият екип трябва да се научи как да използва офлайн AOI. Машината има много инструменти и опции. Обучението помага на вашия екип да намери повече грешки и да използва системата по -добре.
