I.C.T-SS530
I.C.T
| Количество: | |
|---|---|

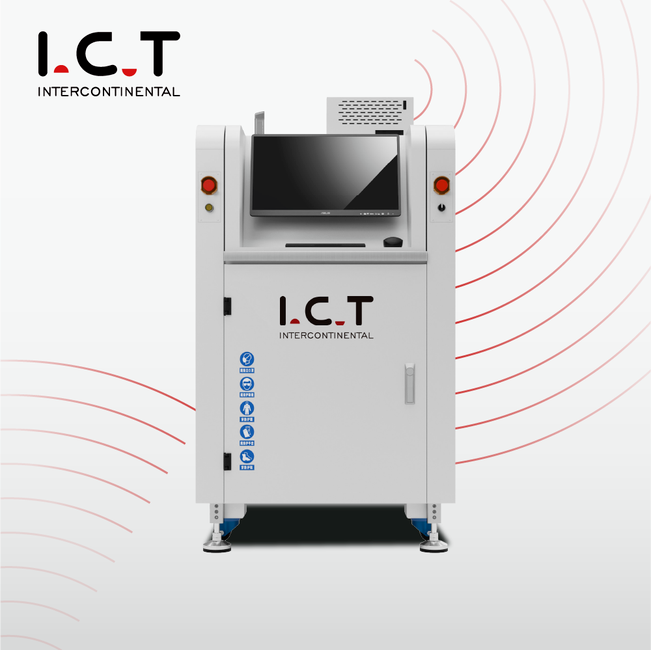

| Вградена машина за запояване със селективна вълна SS530
Вградената машина за запояване със селективна вълна SS530/550, изработена от I.C.T в Китай, е най-добрият избор за ефективно запояване през отвори върху печатни платки. Проектиран за производство на голям обем, той поддържа печатните платки стабилни, докато движи платформата за пръскане и запояване, осигурявайки прецизност за индустрии като автомобилостроенето и захранването. Пълният компютърен контрол ви позволява да задавате и запазвате пътеки, температури и подробности за потока, предлагайки страхотна проследимост. Неговата модулна система SMEMA пасва на всяка линия, с автоматично калибриране на вълната и CCD подравняване, поддържайки високо качество. Като компактна вградена система за селективно вълново запояване, тя спестява място, като същевременно осигурява надеждна работа. 26-годишният опит на I.C.T го прави надеждно глобално решение.
| Списък на оборудването на DIP линията
Машината за запояване със селективна вълна на печатни платки включва интелигентна система за поток за перфектно приложение. Той използва немски високочестотен импулсен вентил за пръскане на малки флюсови точки със съдържание на твърдо вещество под 10%, намалявайки отпадъците. Тава улавя остатъците за лесно почистване, а дюзата на XY платформа достига точност до 0,02 mm. Резервоарите под налягане поддържат потока стабилен, с японски SMC части, осигуряващи гладка работа. Визуалните измервателни уреди отпред опростяват проверките, което го прави идеален за натоварени линии, нуждаещи се от чисти и постоянни резултати.
Системата за предварително загряване в тази вградена машина за запояване със селективна вълна подготвя ефективно платките. Включва регулируемо долно инфрачервено отопление и горен горещ въздух за равномерна топлина в широка област, достигайки 150°C за около 15 минути. Високотемпературният памук уплътнява топлината, като използва части от най-добрите марки за стабилност. Дизайнът на плъгина не се нуждае от инструменти за поддръжка, свеждайки до минимум времето за престой. Тази настройка гарантира здрави съединения и грешки при рязане, идеални за високоскоростно производство.
Системата за запояване блести с усъвършенствана технология в Inline Selective Wave Soldering Machine. Шведска помпа PRECIMETER поддържа спойката стабилна, със софтуер, контролиращ температурите и потока на N2. Тенджерата от неръждаема стомана с антикорозионно покритие (или титаниева опция) се нагрява бързо с чугун, докато N2 намалява шлаката за чисти фуги. Той се справя със здрави компоненти като военно оборудване, осигурявайки високонадеждни заварки всеки път.
Системата за предаване осигурява плавен поток на печатни платки в тази компактна вградена система за запояване със селективна вълна. Изграден със здрави профили и ролки, той поддържа до 20 кг товари със странични и горни скоби. Японски двигатели го задвижват на 900 мм височина, отговаряйки на линиите SMEMA с нулеви сблъсъци. Онлайн суаповете поддържат движението на производството, което го прави гъвкаво подходящо за тесни фабрични оформления.
Контролът е стабилен в машината за запояване със селективна вълна на печатни платки с PLC система Keyence, отговаряща на стандартите CE и Industry 4.0. Глобалните части и кабелите Cat-6 осигуряват бърза, стабилна комуникация, увеличавайки капацитета, ако е необходимо. Той проследява данни за всяко изпълнение, като помага за ранното откриване на проблеми. Тази настройка работи гладко на машината, поддържайки съвременните производствени изисквания.
Операционната система прави тази вградена машина за запояване със селективна вълна лесна за използване. Управляваното програмиране на CCD ускорява настройката, с режим на картина за проверки на координати и наблюдение в реално време с едно щракване. Изберете китайски, английски или други езици и се свържете с MES за WiFi актуализации. Данните проследяват всяка точка на запояване, намалявайки времето за обучение на новите потребители в магазините с бързи темпове.
| Спецификация
| Он-лайн селективна вълнова машина за запояване | ||||
| Модел | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Он-лайн модулен | Спрей + предварително загряване и запояване | Спрей + Предварително загряване + Запояване | Спрей + Предварително загряване + Запояване + Запояване | Спрей + Предварително загряване + Запояване + Запояване + Запояване |
| Система за запояване | ||||
| Количество на дюзата | 1 | 1 | 2 | 3 |
| Количество на съда за спояване | 1 комплект | 1 комплект | 2 комплекта | 3 комплекта |
| Двойна гърне (опция) | N/a | опция | опция | опция |
| Мощност на съда за запояване | 2,35kw | 2,35kw | 4.70kw | 7,05kw |
| Flux система | ||||
| Резервоар за съхранение на потока | 1L | 1L | 2L | 2L |
| Поддръжка на потока | Аларма на потока, автоматична | |||
| Напръскайте дюза | Германия Jet Valve (точково и линейно пръскане) 1 комплект | |||
| Размер на пръскането на дюзата | 130um (опция 180um, 210um) | |||
| Скорост на пръскане | 0 ~ 20mm/s | |||
| Скорост на движение на пръскащата дюза | 0 ~ 400mm/s | |||
| Система за предварително загряване | ||||
| Режим на предварително загряване | Горещ въздух и IR | Горещ въздух и IR | Горещ въздух и IR | Горещ въздух и IR |
| Зона за предварително нагряване | Д500*Ш500 мм | Д500*Ш500 мм | Д500*Ш500 мм | Д500*Ш500 мм |
| Зона за предварително загряване | Горен горещ въздух: 2, Долен IR: 1 | |||
| Мощност на долното предварително нагряване | Макс.12kw | |||
| Горна мощност на предварително загряване | Макс.6kw | |||
| Време за загряване | Прибл. 15 минути (настройка 150 ℃) | |||
| Режим на управление | PC+PLC | |||
| Транспортна система | ||||
| Размер на PCB (с приспособление) | 120*60~500*500 мм | |||
| Смяна на PCB | Онлайн | |||
| PCB Top Clearance | 120 мм | |||
| Височина на транспорта | 900 ± 20 мм | |||
| Транспортна ширина | 60 ~ 500 мм | |||
| Размер: мм | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | Д2600*Ш1950*В1480 |
| Тегло | Приблизително: 800 кг | Приблизително: 1200 кг | Приблизително: 1300 кг | Приблизително: 1500 кг |
| Списък на оборудването на DIP линията
Нашата DIP производствена линия предлага модерни инструменти за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната DIP линия включва линия за вмъкване на DIP за точно поставяне на компоненти, устройство за зареждане на вълни за плавно влизане на печатни платки, устройство за разтоварване на вълни за безопасно излизане и линия за монтажна лента за финални проверки. Тази висококачествена производствена линия за PCB DIP осигурява стабилна работа, надеждно вмъкване на THT и рентабилен монтаж, отговаряйки на разнообразни нужди на индустрията. С модулни дизайни и глобална поддръжка от I.C.T, той повишава производителността за задачи, извършвани през дупки.
| Име на продукта | Предназначение в DIP линия |
|---|---|
Автоматична машина за вмъкване | Автоматично поставя компоненти върху печатни платки с прецизност за DIP производствена линия. |
Разтопява спойка, за да образува твърди съединения върху печатни платки по време на процеса на добавяне на THT. | |
Селективна машина за запояване | Прилага спойка селективно към специфични зони за точно THT сглобяване |
Проверява спойките и дефектите в поставянето на DIP сглобени печатни платки. | |
Проверява качеството на вътрешната спойка и скритите дефекти в THT компонентите. | |
Тества електрически характеристики и свързаност на сглобената печатна платка. | |
Пренася плавно печатни платки през DIP линията за ефективно сглобяване и проверка. |
| Видео за успеха на клиента
Инженерите на I.C.T посетиха европейска фирма за автомобилни батерии, за да подпомогнат машината за запояване със селективна вълна SS550. Видеото демонстрира неговата 4-цилиндрова настройка, прецизно пръскане на флюс и запояване с постоянни вълни. Автоматичното калибриране поддържаше перфектни височини, а нагряването с N2 отрязваше шлаката за чисти фуги. Обучението на място и демонстрациите достигат високи скорости, като батерийните пакети на клиента показват най-високо качество. Бързото обслужване на I.C.T превърна посещението в тласък на производството, спечелвайки високи оценки от екипа.

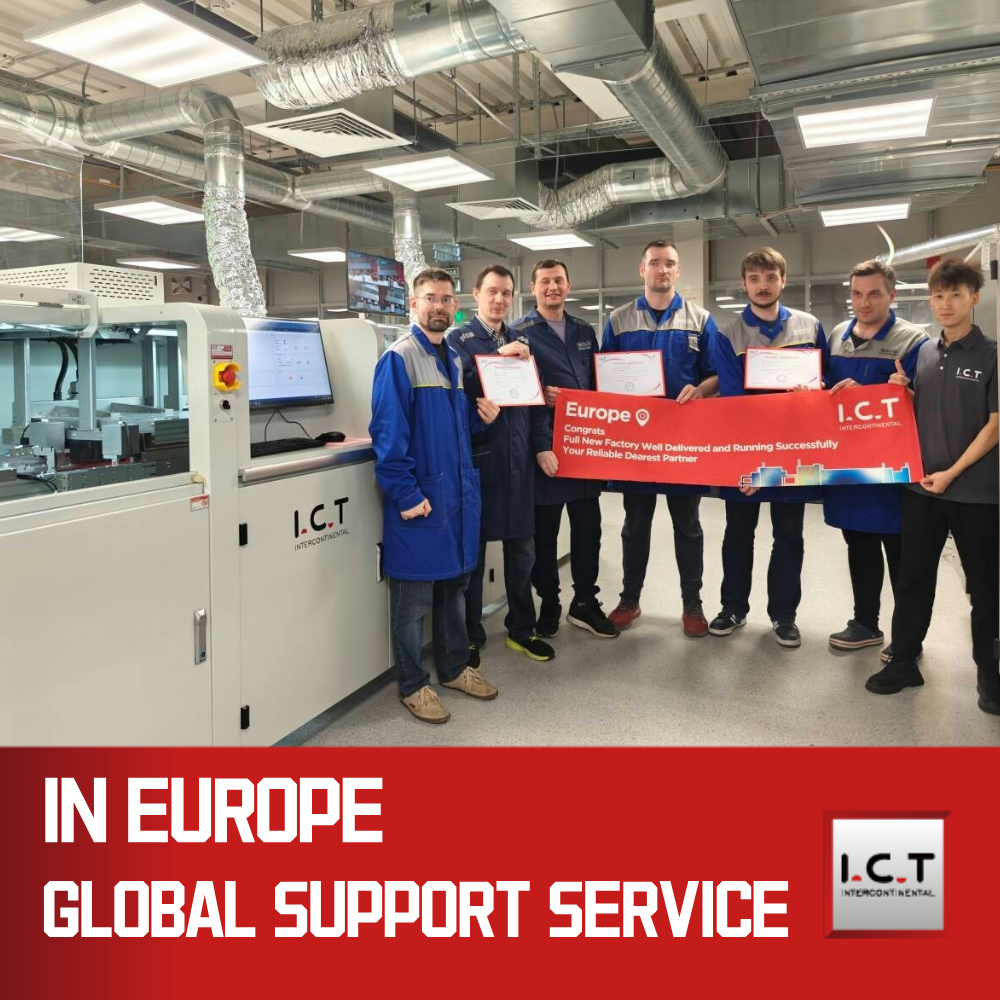

| Експертно обслужване и обучение
I.C.T предлага пълна поддръжка за вградената машина за запояване със селективна вълна с инсталиране на място и помощ 24/7. Нашите обучени инженери се справят с настройката, корекциите и настройките, докато обучението обхваща основите на работа и поддръжка. Дистанционната поддръжка и редовните съвети се адаптират към вашите нужди. С 26 години в SMT, ние оптимизираме вашата линия за ефективност. Дългосрочните планове включват прегледи, гарантиращи, че растете с нас без притеснения.

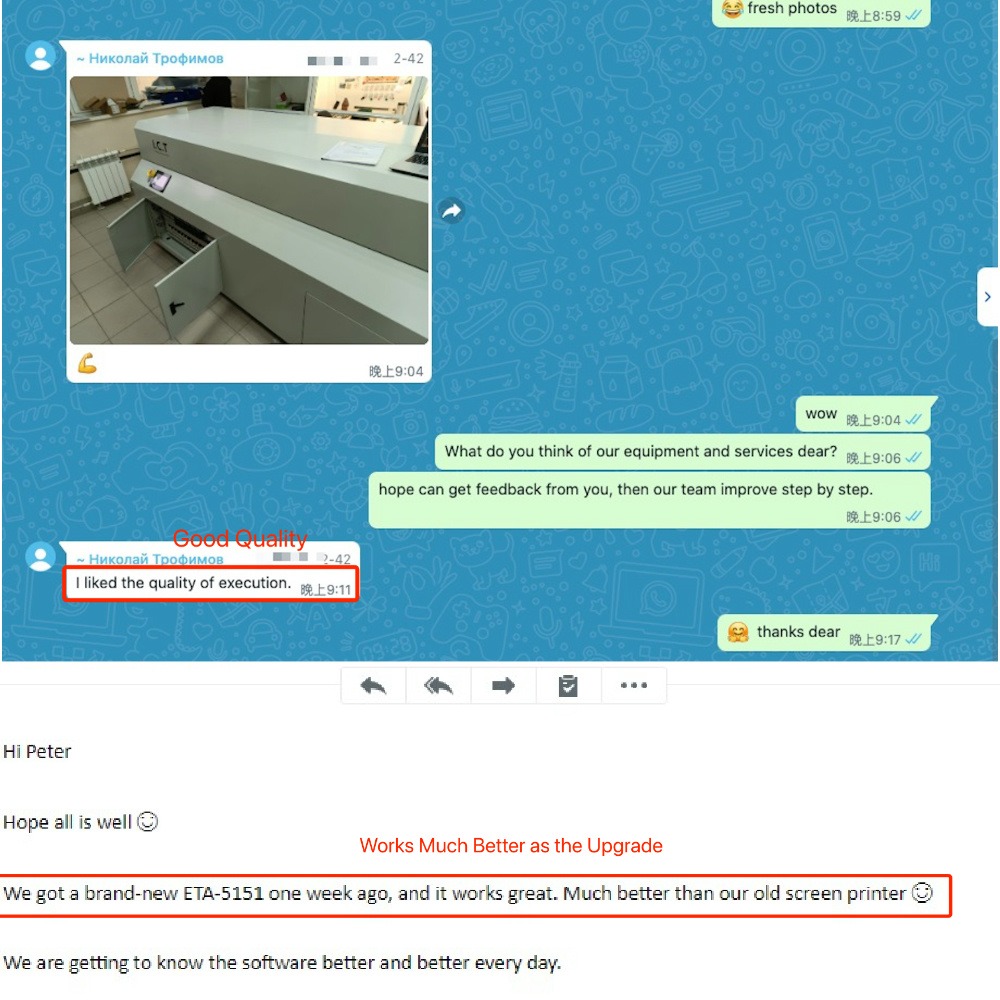

| Отзиви на клиентите
Клиентите хвалят инженерите на I.C.T за техния опит и бързи поправки на машината за запояване със селективна вълна - винаги на място. Стабилното запояване на машината и високите скорости на пропускане се открояват, с безопасна, плътна опаковка, осигуряваща доставка. Бързите отговори на проблеми поддържат линиите работещи, като един потребител казва: 'Скоростта на вашия екип е несравнима'. Това изгражда силно доверие в I.C.T.
| Индустриални сертификати
Вградената машина за запояване със селективна вълна притежава сертификати CE, RoHS и ISO9001, отговарящи на глобалните стандарти за безопасност и качество. Патентите на I.C.T за вълнови технологии и системи за поток показват иновация. Тези удостоверения доказват нашия ангажимент към надеждно, екологично оборудване, на което можете да се доверите по целия свят.
| Относно компанията и фабриката I.C.T
I.C.T ръководи SMT със собствена научноизследователска и развойна дейност и три фабрики, нараствайки до 89 служители за 26 години. Ние обслужваме 1600+ клиенти в 72 държави, от автомобилни до LED линии, със стриктни тестове и системи за качество. Нашата компактна вградена система за запояване със селективна вълна пасва на всяко пространство, подкрепена от глобална поддръжка. Ние правим иновации ежедневно, изграждайки партньорства с кръстосани стойности за успеха на вашата фабрика.
