| Вградена SMT PCBA рутер машина за прецизно депанелиране
I.C.T IR350 Inline SMT PCBA рутер машина осигурява високо прецизно рязане за сложни PCBA панели. Проектиран за взискателни индустрии като автомобилна електроника, смартфони, медицински устройства и космонавтика, този усъвършенстван PCB рутер осигурява чисто разделяне на платките без напрежение. Неговият здрав дизайн с двойна платформа и интелигентна система за управление позволяват непрекъснато производство, като същевременно поддържат тесни толеранси. Със скорост на рязане до 100 mm/s и прецизност на повторение от ±0,01 mm, машината помага на производителите да подобрят добива, да намалят дефектите и да отговорят на строги изисквания за качество. Независимо дали работи с тънки 0,5 mm платки или по-дебели панели до 4,0 mm, тази SMT PCBA рутер машина осигурява последователна, надеждна производителност, която съвременните производствени линии за електроника изискват.
| Функция

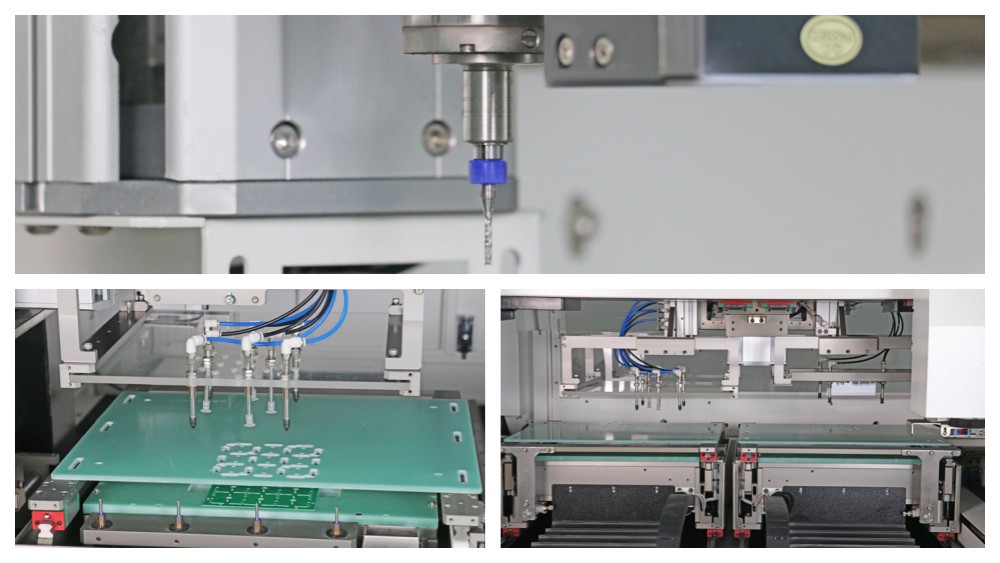

Усъвършенствана система за зрение и подравняване
Визуалната система с висока разделителна способност работи коаксиално с фрезата за лесно калибриране на камерата и прецизно позициониране. Той разпознава всички видове печатни платки и осигурява визуална корекция на контрапункта. Тази интелигентна технология гарантира точни пътища за маршрутизиране всеки път, дори при сложни дизайни на платки. В комбинация с CAD импортиране и бърза оптимизация на пътя, системата поддържа офлайн програмиране и сканиране на цялата платка. Тези възможности правят вградения PCBA рутер много гъвкав за различни производствени нужди, като същевременно поддържа отлично качество на рязане.

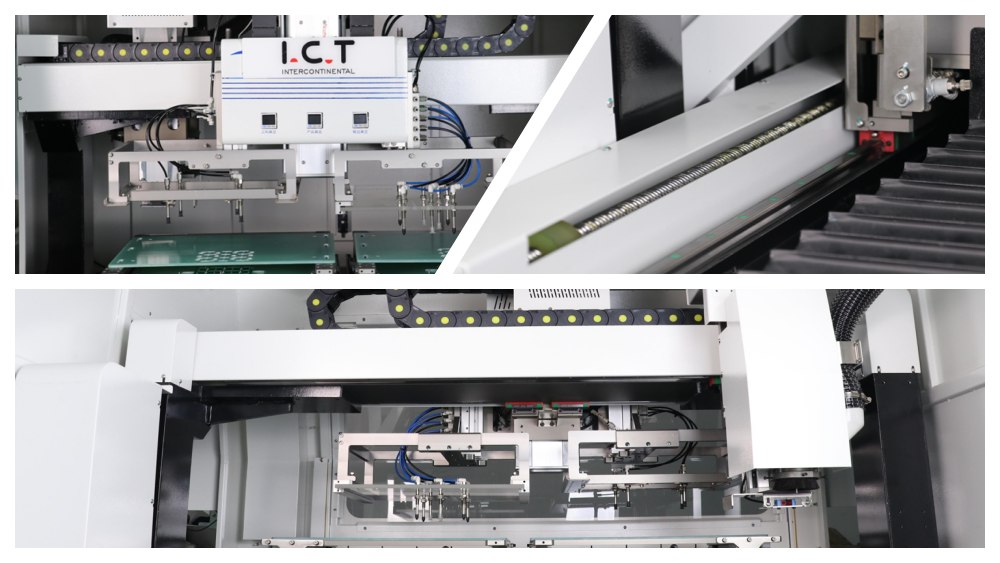

Система за стабилно движение с първокласни компоненти
Внесените серво мотори на Panasonic, съчетани с високопрецизни винтови пръти, осигуряват плавно и точно движение по оси X, Y и Z. По-здравата и по-дебела механична структура значително подобрява цялостната стабилност на машината по време на работа с висока скорост. Този здрав дизайн намалява вибрациите и осигурява дългосрочна надеждност, което прави машината за рутер SMT PCBA идеална за непрекъсната промишлена употреба в приложения за фрезоване на PCBA с голям обем.

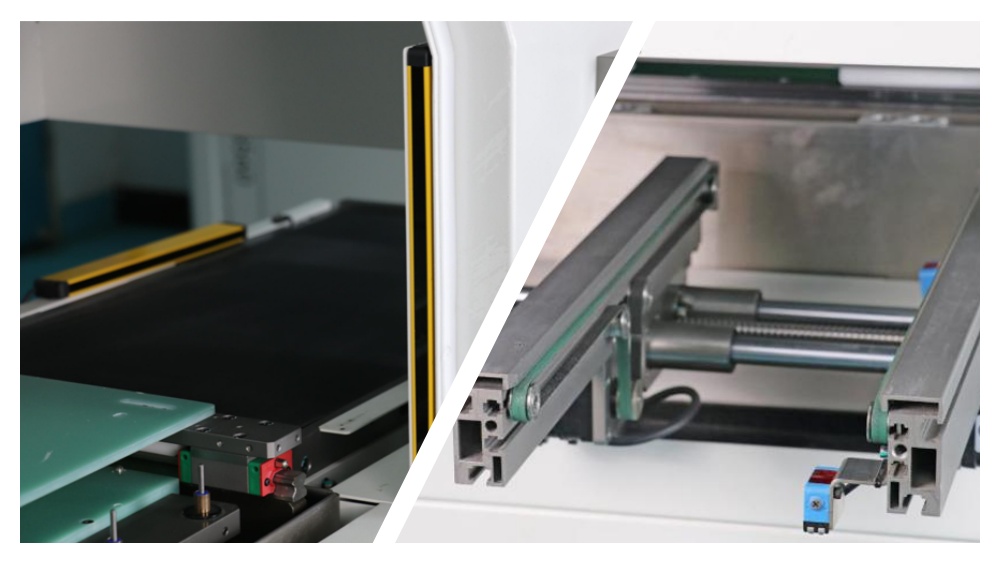

Интелигентно управление на инструменти и функции за безопасност
Стандартното откриване на счупване на инструмента автоматично предупреждава операторите, ако фрезата се счупи или износи. Машината разполага и с автоматична смяна на инструменти, което поддържа производството да работи без прекъсване. Наблюдението на сензора в реално време предотвратява продължителна работа с повредени инструменти. Елементи за безопасност като сензори за контрол на достъпа и опционални светлинни завеси допълнително защитават операторите. Тези интелигентни функции повишават ефективността и намаляват скъпо струващите грешки.

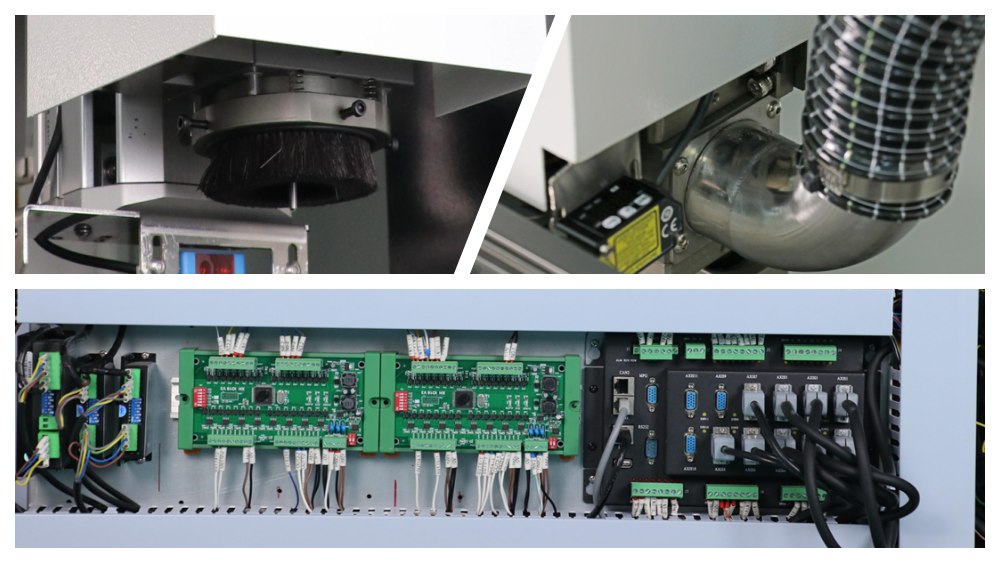

Ефективен дизайн с двойна платформа и отстраняване на прах
Структурата с двойна платформа позволява независима работа от двете страни, което значително повишава ефективността на производството. Приспособленията за бързо освобождаване и гъвкавото регулиране правят смяната бърза и лесна. Мощен отделен вакуумен прахоуловител с високо засмукване и нисък шум поддържа работната зона чиста. Допълнителният йонен въздушен пистолет и пръстеновидното вихрово елиминиране на статично електричество ефективно премахват статичното електричество и предотвратяват полепването на прах върху печатни платки.
Автоматична машина за поставяне на PCBA IC
1. Автоматично подаване: автоматично подаване на продуктите, които ще бъдат поставени в чинията след получаване на сигнал от предната машина.
2. Автоматично сканиране на код: CCD открива размера на продукта и има функция за сканиране на код едновременно.
3. Автоматичен тиган: CCD насочва смукателната дюза, за да засмуква автоматично ОК продуктите в тигана.
4. Автоматично разграничаване на NG кода: NG продуктите се поставят автоматично в NG плочата, а NG кодът и вилката се поставят в дефектната кутия.
5. Автоматична тава за подреждане: автоматично доставя празни тави и подрежда ОК готови тави, пълни тави.
6. AGV автоматично подава празни тави и отнема пълните тави.
Процес:
| Спецификация
| Спецификация | на параметъра |
| Модел | I.C.T-IR350 |
| Размер на печатни платки | 350 × 310 мм |
| Номер на платформата | Двойни платформи |
| Дебелина на печатни платки | 0,5 ~ 4,0 mm |
| Режим на поддръжка на PCB | Мултифункционално приспособление, Специално приспособление |
| X,Y скорост на рязане | 0 ~ 100 mm/s |
| Повторете прецизност | ± 0,01 мм |
| Прецизност на рязане | ± 0,05 мм |
| X,Y,Z метод на шофиране | AC серво мотор |
| Режим на управление X,Y,Z | CNC контролер |
| Размер на фрезата | 0,8 ~ 3,0 mm |
| Скорост на шпиндела | Максимум 80 000 оборота в минута |
| Операция и съхранение на данни | Индустриална компютърна система |
| Напрежение (главна машина) | 220V, 50/60 Hz |
| Захранване (главна машина) | 1,5 kW |
| Захранване с въздушно налягане | 4,5 kg/cm² |
| Размери (Д×Ш×В) | 1450 × 1330 × 1641 мм |
| Тегло (с прахосмукачка) | Прибл. 1000 кг |
| Метод за събиране на прах | Почистване с прахосмукачка |
| Обем на въздуха на прахосмукачката | 28 ~ 35 m³/мин |
| Размер на прахосмукачката | 650 × 750 × 1500 мм |
| Напрежение на прахосмукачката | 380V, 50/60 Hz, 3 kW |
* I.C.Tпродължава да работи върху качеството и производителността, спецификациите и външният вид могат да бъдат актуализирани без специално предупреждение.
| Списък на оборудването на линията SMT
I.C.T цялостни решения за производствени линии за SMT включват устройства за зареждане/разтоварване, принтери с паста за запояване, машини за вземане и поставяне, SPI, AOI, пещи за преформатиране и друго основно оборудване. Когато са сдвоени с Inline SMT PCBA Router Machine, тези системи създават напълно автоматизирана, високоефективна производствена линия, която осигурява постоянно качество и максимална производителност за автомобилни, потребителска електроника и индустриални приложения.
| Видео за успеха на клиента
Успешна инсталация на място в Португалия
През април 2026 г. I.C.T инженер пътува до Португалия, за да завърши инсталацията и обучението на място за пълна SMT производствена линия, обслужваща автомобилна електроника, включително системи за осветление и управление на автомобили. Клиентът беше много доволен както от работата на оборудването, така и от предоставеното професионално обучение. Те похвалиха плавния процес на настройка и ясните насоки, които помогнаха на екипа им бързо да овладее ежедневната работа и поддръжка. Този успешен проект допълнително демонстрира силната техническа поддръжка и ангажимента на I.C.T към успеха на клиентите по целия свят.
| Поддръжка за обслужване и обучение
Професионално обслужване и поддръжка за обучение Ние предоставяме цялостни услуги за инсталиране, пускане в експлоатация и практическо обучение, за да гарантираме, че вашият екип може да работи ефективно с оборудването от първия ден. Нашите опитни инженери предлагат постоянна техническа поддръжка, оптимизация на процесите и насоки за редовна поддръжка. Независимо дали имате нужда от помощ на място или дистанционна поддръжка, I.C.T е готов да ви помогне да увеличите максимално производителността на оборудването и да постигнете дългосрочни производствени цели.
| Какво казват нашите клиенти
Клиентите постоянно хвалят нашите инженери за техния професионализъм и способности за бързо решаване на проблеми. Много подчертават отличното качество и стабилност на нашето оборудване, заедно с внимателното опаковане, което гарантира безопасна доставка. Те също така оценяват нашето бързо време за реакция, когато възникнат технически въпроси. Един клиент отбеляза, че Inline SMT PCBA Router Machine надхвърли очакванията както по отношение на прецизност, така и по отношение на надеждност.
| Сертификати и стандарти
Нашето оборудване отговаря на международните стандарти за качество и безопасност, включително сертификати CE, RoHS и ISO9001. Освен това притежаваме множество патенти за иновативни технологии. Тези акредитиви демонстрират нашия ангажимент да предоставяме безопасни, надеждни и отговорни към околната среда решения, на които клиентите могат да се доверят в взискателни производствени среди.
| Относно компанията и фабриката I.C.T
I.C.T е професионален доставчик на решения за електронно оборудване с наш собствен екип за научноизследователска и развойна дейност, модерни производствени съоръжения и стриктни процеси за контрол на качеството. С повече от 25 години опит в индустрията и бърз растеж, ние сме подкрепили над 1600 клиенти в 72 държави. Нашият специализиран екип от инженери и голямото фабрично пространство ни позволяват да доставяме цялостни фабрични решения, подкрепени от отлично следпродажбено обслужване и глобална техническа поддръжка.
