I.C.T-SS330 / SS430 / SS540 / SS550
I.C.T
| Количество: | |
|---|---|
| Мини машина за запояване със селективна вълна
Проектирана и произведена в Китай, мини машината за селективно вълново запояване I.C.T е перфектното решение за селективно вълново запояване THT, когато пространството е ограничено, но качеството не може да бъде компрометирано. Печатната платка остава съвършено неподвижна, докато ултра леката платформа от лят алуминий, задвижвана от серво и линейни релси на Panasonic, движи флюса и главите за запояване с тиха като шепот скорост и субмилиметрова точност. Вграденото азотно отопление осигурява безупречно омокряне и почти нулева шлака. Всеки параметър се настройва и записва в интуитивен интерфейс на Windows за бронирана повторяемост. Автоматично калибриране на вълната, CCD наблюдение в реално време, немски реактивен клапан и титаниева гърне пакетират производителност в пълен размер в компактен, достъпен пакет, който поддържа добивите високи и несъществуващи преработки.
| Списък на оборудването на DIP линията
Немски високочестотен струен вентил изстрелва малки, перфектни точици на поток с твърди частици под 10%. Резервоарът под налягане и прецизният разходомер поддържат потока стабилен независимо от нивото на резервоара. Дюзата се движи по XY платформа, повтаряща се до 0,02 mm. Остатъкът пада в плъзгаща се тава за незабавно почистване. Цялата пневматика е първокласна японска SMC, габарити точно на повърхността за бързи проверки. Автоматична помпа подава поток без прекъсване. Тази система осигурява чисто, повтарящо се покритие всеки цикъл на мини машината за запояване със селективна вълна.
Напълно регулируем долен IR идва стандартно; горен IR или конвекция с горещ въздух по избор. Отвореният дизайн увеличава максимално топлинното покритие, докато дебелата изолация поддържа постоянни температури. Първокласните нагревателни елементи и двигатели от световни лидери работят безпроблемно години наред. Всичко е plug-and-play—не са необходими инструменти за обслужване. Платките излизат равномерно активирани и без напрежение, идеално готови за безупречни запояващи съединения със селективна вълна THT.
Немската електромагнитна помпа произвежда ултрастабилна мини вълна. Задайте температура, N2 поток, височина и автоматично калибриране направо от екрана. Титаниева тенджера с външен чугунен нагревател се затопля бързо и никога не протича. Вграденият азот осигурява огледално ярки фуги и практически нулева шлака. CCD в реално време записва 900 часа проследимо видео. Запечатаните високоскоростни XYZ оси, лазерното откриване на вълни и автоматичното почистване на дюзите поддържат мини машината за селективно запояване с вълни да работи 24/7 без проблеми.
Тежки профилирани релси и трисекционен ролков транспортьор преместват дъските гладко. Страничните и горните скоби фиксират PCBA неподвижно по време на всяка стъпка. Удебелените релси се справят лесно с товари от 20 кг. Прецизните задвижващи модули позиционират перфектно платките от флюс чрез спойка. Цялата транспортна система е изградена за непрекъснато производство на THT селективно вълново запояване дори при най-малкия отпечатък.
CE-сертифицираният PLC и високоскоростната шинна архитектура отговарят на стандартите Industry 4.0. Кабелите Cat-6 и най-добрата в класа електроника осигуряват светкавична реакция и пълна надеждност. Насочвано програмиране, автоматично разпознаване на дюзи, редакции на базата на картина, преглед на живо с едно щракване и многоезична поддръжка правят настройката лесна. Пълната проследимост поддържа качеството заключено здраво на всяка мини машина за селективно вълново запояване.
Насочван режим стъпка по стъпка, автоматично идентифициране на дюзата, интелигентна корекция на картината, табла за управление в реално време и превключване на CCD с един бутон на живо правят работата безпроблемна. Поддържа китайски, английски, японски, руски и др. Вградените MES, Wi-Fi, отдалечен достъп, гласови предупреждения и персонализирани светлини поддържат операторите в пълен контрол върху THT селективното запояване с вълни.
| Спецификация
| Он-лайн селективна вълнова машина за запояване | ||||
| Модел | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Он-лайн модулен | Спрей + предварително загряване и запояване | Спрей + Предварително загряване + Запояване | Спрей + Предварително загряване + Запояване + Запояване | Спрей + Предварително загряване + Запояване + Запояване + Запояване |
| Система за запояване | ||||
| Количество на дюзата | 1 | 1 | 2 | 3 |
| Количество на съда за спояване | 1 комплект | 1 комплект | 2 комплекта | 3 комплекта |
| Двойна гърне (опция) | N/a | опция | опция | опция |
| Мощност на съда за запояване | 2,35kw | 2,35kw | 4.70kw | 7,05kw |
| Flux система | ||||
| Резервоар за съхранение на потока | 1L | 1L | 2L | 2L |
| Поддръжка на потока | Аларма на потока, автоматична | |||
| Напръскайте дюза | Германия Jet Valve (точково и линейно пръскане) 1 комплект | |||
| Размер на пръскането на дюзата | 130um (опция 180um, 210um) | |||
| Скорост на пръскане | 0 ~ 20mm/s | |||
| Скорост на движение на пръскащата дюза | 0 ~ 400mm/s | |||
| Система за предварително загряване | ||||
| Режим на предварително загряване | Горещ въздух и IR | Горещ въздух и IR | Горещ въздух и IR | Горещ въздух и IR |
| Зона за предварително нагряване | Д500*Ш500 мм | Д500*Ш500 мм | Д500*Ш500 мм | Д500*Ш500 мм |
| Зона за предварително загряване | Горен горещ въздух: 2, Долен IR: 1 | |||
| Мощност на долното предварително нагряване | Макс.12kw | |||
| Горна мощност на предварително загряване | Макс.6kw | |||
| Време за загряване | Прибл. 15 минути (настройка 150 ℃) | |||
| Режим на управление | PC+PLC | |||
| Транспортна система | ||||
| Размер на PCB (с приспособление) | 120*60~500*500 мм | |||
| Смяна на PCB | Онлайн | |||
| PCB Top Clearance | 120 мм | |||
| Височина на транспорта | 900 ± 20 мм | |||
| Транспортна ширина | 60 ~ 500 мм | |||
| Размер: мм | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | Д2600*Ш1950*В1480 |
| Тегло | Приблизително: 800 кг | Приблизително: 1200 кг | Приблизително: 1300 кг | Приблизително: 1500 кг |
| Списък на оборудването на DIP линията
Нашата DIP производствена линия предлага модерни инструменти за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната DIP линия включва линия за вмъкване на DIP за точно поставяне на компоненти, устройство за зареждане на вълни за плавно влизане на печатни платки, устройство за разтоварване на вълни за безопасно излизане и линия за монтажна лента за финални проверки. Тази висококачествена производствена линия за PCB DIP осигурява стабилна работа, надеждно вмъкване на THT и рентабилен монтаж, отговаряйки на разнообразни нужди на индустрията. С модулни дизайни и глобална поддръжка от I.C.T, той повишава производителността за задачи, извършвани през дупки.
| Име на продукта | Предназначение в DIP линия |
|---|---|
Автоматична машина за вмъкване | Автоматично поставя компоненти върху печатни платки с прецизност за DIP производствена линия. |
Разтопява спойка, за да образува твърди съединения върху печатни платки по време на процеса на добавяне на THT. | |
Селективна машина за запояване | Прилага спойка селективно към специфични зони за точно THT сглобяване |
Проверява спойките и дефектите в поставянето на DIP сглобени печатни платки. | |
Проверява качеството на вътрешната спойка и скритите дефекти в THT компонентите. | |
Тества електрически характеристики и свързаност на сглобената печатна платка. | |
Пренася плавно печатни платки през DIP линията за ефективно сглобяване и проверка. |
| Видео за успеха на клиента
Виетнамски клиент, доставящ световноизвестна марка фотоапарати, посети нашата фабрика, за да приеме новата им мини машина за запояване със селективна вълна. Нашите инженери проведоха демонстрации на живо на действителните си дъски, обучиха екипа си за програмиране, калибриране и ежедневна грижа и им позволиха да гледат как се формират перфектни THT съединения в реално време на CCD монитора. Практическата сесия им даде 100% увереност за бързо и гладко стартиране у дома и доказа истинската глобална подкрепа на I.C.T.
| Професионално обслужване и обучение

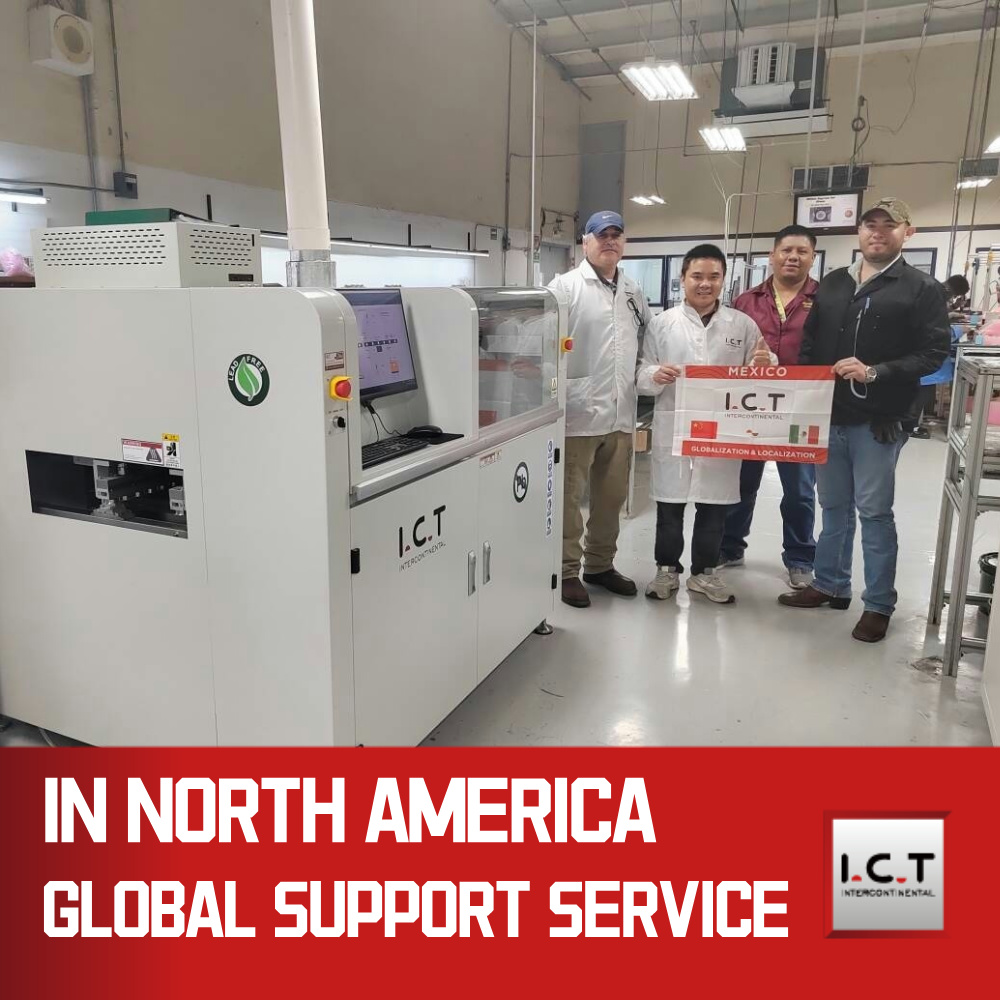

От инсталация до ключ до поддръжка през целия живот и надстройки, I.C.T ви покрива по целия свят. Двадесет специализирани инженери се занимават с оформлението на линията, настройката на процеса и задълбочено обучение - на място или дистанционно. Центрове за резервни части на множество континенти и 24-часова реакция поддържат вашата машина за запояване със селективна вълна THT в най-висока работоспособност година след година.
| Похвала на клиента
Клиентите се възхищават на нашите търпеливи, експертни инженери, които обучават задълбочено при приемане и стартиране. Те обичат как мини машината за селективно вълново запояване заковава флюсови точки, поддържа перфектна височина на вълната и изрязва дефектите със своите изключително прости контроли. Бронеустойчивата опаковка пристига чиста всеки път, а дистанционните поправки в същия ден плюс светкавичната поддръжка на място правят I.C.T партньора, за когото никога не се тревожат.
| Индустриални сертификати
Всяка I.C.T мини машина за селективно вълново запояване носи CE за безопасност, RoHS за екосъответствие, ISO9001 за системи за качество и множество патенти за струйни клапани, помпи и лазерно откриване. Тези световно доверени марки доказват, че получавате безопасно, екологично, иновативно THT селективно вълново запояване, изградено според най-високите стандарти.
| Относно компанията и фабриката I.C.T
От 2012 г. насам се развиваме бързо с пълна вътрешна научноизследователска и развойна дейност и 12 000 m² модерна фабрика. Осемдесет и девет членове на екипа — включително 20 инженери — и осем клона обслужват над 1600 клиенти в 72 държави. Стриктната инспекция и цялостните системи за качество подкрепят всяка мини машина за селективно вълново запояване, докато истинските готови решения – планиране, оборудване, обучение, оптимизация – помагат на производителите на електроника по целия свят да доминират THT селективното запояване с вълни.
