Изборът на SMT производствена линия за производство на автомобилна електроника не означава изграждането на най-бързата линия в цеха. Става въпрос за намаляване на дългосрочния производствен риск и осигуряване на стабилна, повтаряща се производителност през годините на производство. Автомобилната електроника трябва да работи надеждно при вибрации, екстремни температури и удължен експлоатационен живот, което поставя много по-високи изисквания към стабилността на процеса, проследимостта и контрола. Стандарти като IATF 16949 засилват тази реалност, като дават приоритет на предотвратяването на дефекти, проследимостта на данните и готовите за одит производствени системи, а не краткосрочните печалби от производителността.
За производителите, които оценяват или надграждат SMT производствена линия, разбирането на тези разлики е първата критична стъпка. Към автомобилната електроника не може да се подходи по същия начин, както към потребителските или общите индустриални продукти, тъй като очакванията за издръжливост, последователност и отчетност са фундаментално по-високи. Преди да обсъдите избора на оборудване или конфигурацията на линията, важно е първо да проучите уникалните производствени изисквания, които определят производството на автомобилна електроника и оформят всяко решение за процес надолу по веригата.
Очаква се автомобилните електронни модули да останат в експлоатация от 10 до 15 години, понякога дори повече. За разлика от потребителската електроника, няма място за постепенно влошаване на производителността или ранни повреди. Спойка, която се представя добре по време на първоначалното тестване, но се отклонява след години на термичен стрес, може да се превърне в сериозен риск за безопасността.
Поради тази причина производителите на автомобили трябва да се съсредоточат върху SMT производствени линии, които дават постоянни резултати в продължение на хиляди работни часове. Конфигурациите на оборудването, оптимизирани само за краткосрочна производителност, може да изглеждат ефективни в началото, но те често въвеждат дългосрочно отклонение, вариации и нестабилност при поддръжката, които са неприемливи в автомобилното производство.
Автомобилната електроника работи в едни от най-суровите среди сред всички електронни продукти. Екстремните температури, вариращи от -40°C до +125°C, непрекъснатите вибрации, излагането на влажност и многократните термични цикли създават постоянно напрежение върху спойките и модулите на печатни платки.
Ако процесите на SMT не са строго контролирани, тези напрежения могат да доведат до обичайни дългосрочни повреди, като пукнатини при запояване, отваряния или слабости, свързани с кухини. Следователно SMT линията за автомобилен клас трябва да осигури стабилно образуване на спойка чрез стабилно отпечатване на спояваща паста, точно поставяне и изключително последователни условия на преформатиране. Тези фактори пряко определят дали продуктът ще оцелее години на работа в реални условия на превозно средство.
В производството на автомобилна електроника проследимостта не е най-добра практика – тя е изискване. Стандарти като IATF 16949 изискват пълна видимост на материалите, процесите и резултатите от инспекцията, за да се даде възможност за бърз анализ на първопричината и ограничаване в случай на проблеми на място.
Всяка печатна платка трябва да бъде свързана със своята партида паста за запояване, партида компоненти, параметри на процеса и данни от проверка. Производствените линии за SMT без интегрирано регистриране на данни и SPC възможности не само увеличават риска за качеството, но също така трудно преминават одитите на клиентите. С течение на времето липсата на проследимост значително повишава цената и въздействието на изтеглянията, което го прави един от най-критичните фактори за избор при проектирането на автомобилна SMT линия.

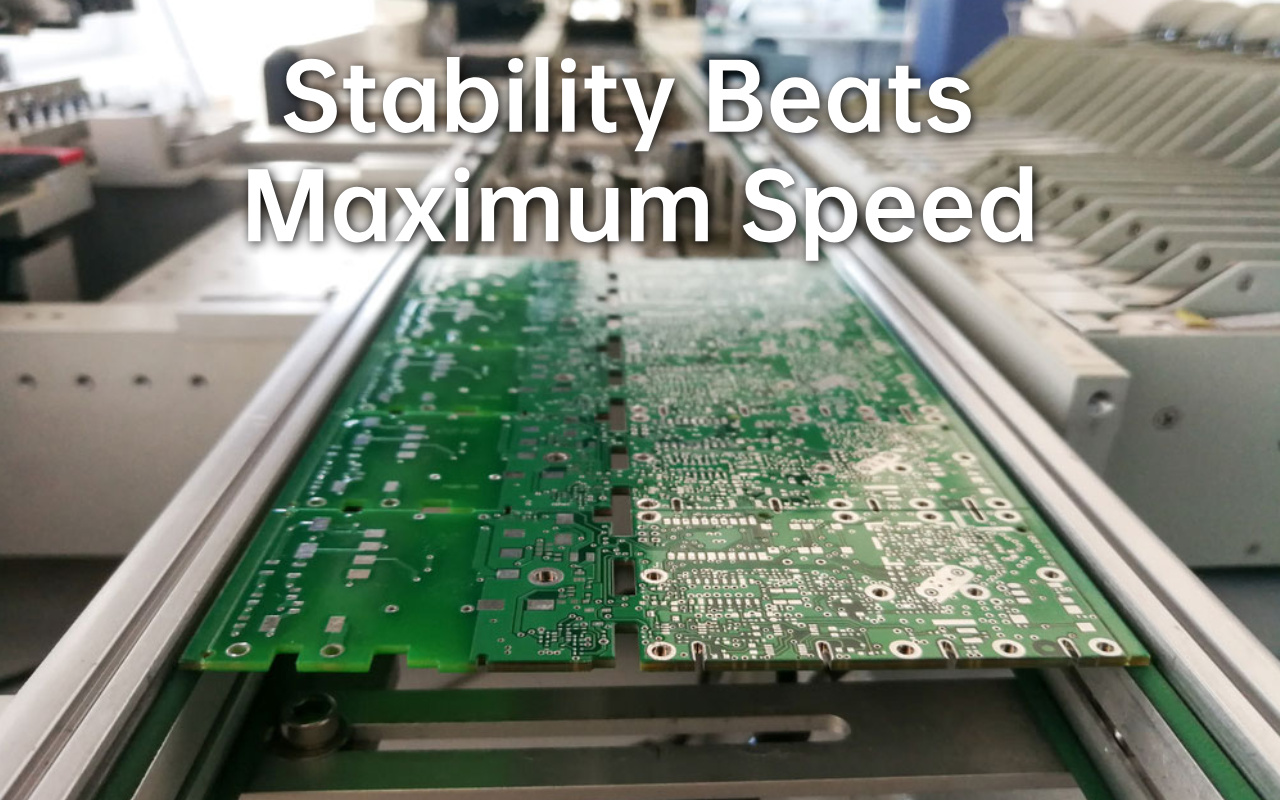

В производството на автомобилна електроника по-високата скорост на поставяне не се превръща автоматично в по-висока производителност. Свръхвисокоскоростните SMT линии често работят по-близо до техните граници на процеса, където малки вариации в разположението, печата или термичния контрол могат да се натрупат с времето. Тези фини вариации могат да преминат първоначални проверки, но по-късно да се проявят като повреди след години на работа, подчертавайки защо стратегиите за автоматизация в производителността на SMT линията трябва да се фокусират върху стабилността, а не върху сурова скорост.
За автомобилни приложения оборудването със средна до висока скорост с добре контролирани прозорци на процеса обикновено осигурява много по-добри дългосрочни резултати. Като работят в рамките на стабилни маржове, а не на ръба на производителността, производителите намаляват вариациите, опростяват контрола на процеса и значително намаляват риска от латентни дефекти.
При избора на SMT оборудване за автомобилна електроника повторяемостта е по-важна от пиковите спецификации. Ключовите показатели за ефективност включват стабилна точност на поставяне, постоянен обем на пастата за запояване и еднакви топлинни профили през продължителни периоди на производство.
По-важното е, че оборудването трябва да поддържа тези способности във времето. Производителите на автомобили трябва да гледат отвъд стойностите на листовете с данни и да се съсредоточат върху демонстрираната дългосрочна стабилност. Машини, които могат да поддържат производителността на процеса след хиляди работни часове, с минимално повторно калибриране и предвидимо дрейфово поведение, осигуряват много по-здрава основа за производство от автомобилен клас.
Една добре проектирана автомобилна SMT линия балансира изходния капацитет със здравината на всяка стъпка от процеса. Това обикновено включва стабилен печат на спояваща паста, надеждно поставяне на средна скорост, запояване с доминираща конвекция и цялостна инспекция в линията.
Вместо да оптимизират всяка машина самостоятелно, успешните производители проектират линията като интегрирана система. Целта не е краткосрочна оптимизация на добива, а поддържане на висока и повторяема способност на процеса през годините на производство, дори когато продуктите, обемите и условията на работа се развиват.

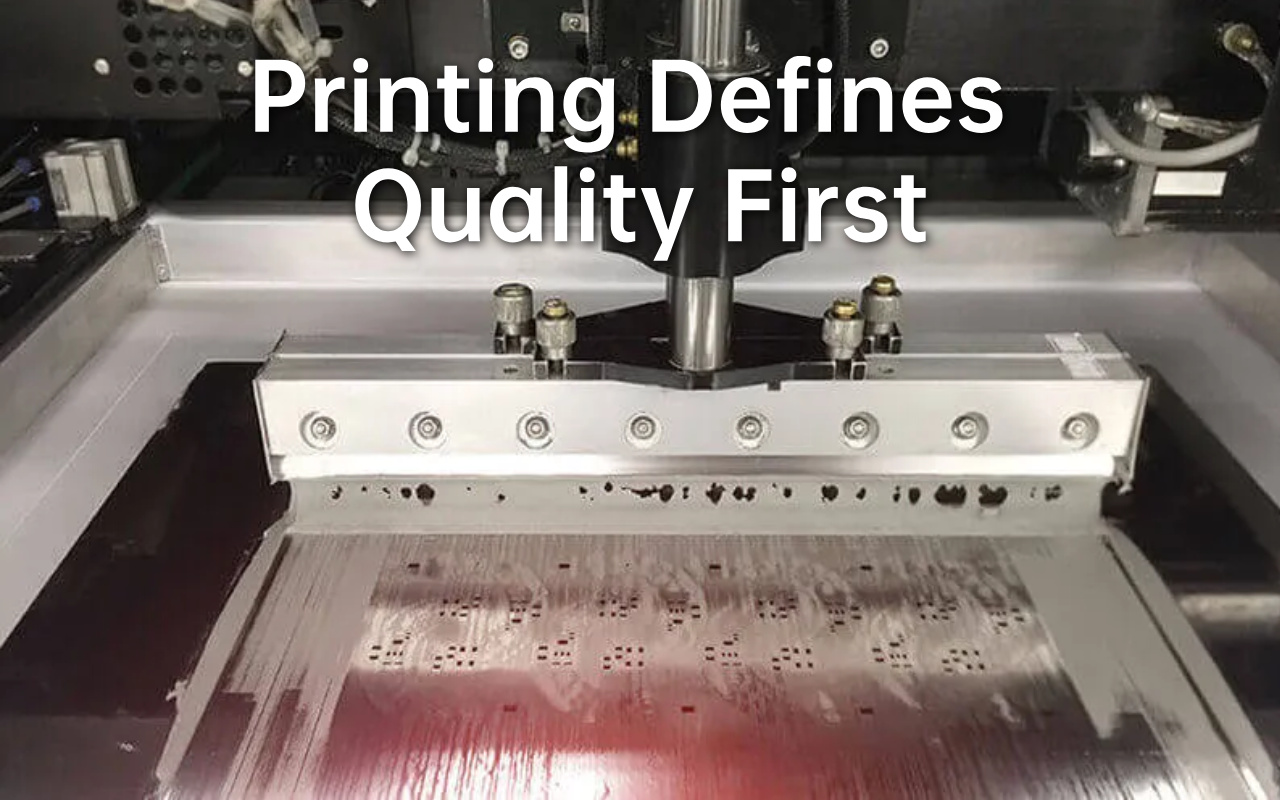

В производството на автомобилна електроника, много дългосрочни проблеми с надеждността могат да бъдат проследени до вариациите на печата с паста за запояване. Непостоянният обем на спойка или неправилното подравняване на този етап често води до слаби спойки, кухини или неравномерно намокряне, които са трудни за откриване по-късно в процеса.
Съвременните шаблонни принтери, предназначени за автомобилни приложения, наблягат на управлението със затворен цикъл, прецизното подравняване и стабилното регулиране на налягането. Поддържането на плътна консистенция на обема на спойката е особено критично за компоненти с фина стъпка и BGA устройства, които обикновено се използват в автомобилните контролни модули.
Производителността на шаблона играе централна роля в поддържането на стабилността на печата по време на дълги производствени серии. Оптимизираният дизайн на отвора и обработката на повърхността спомагат за намаляване на адхезията на спойката и рисковете от мостове, особено при отпечатване на фини елементи.
Също толкова важно е постоянното почистване на шаблона. Автоматичното почистване под шаблона на определени интервали предотвратява постепенното натрупване на паста, което иначе може да доведе до недостатъчни отлагания или късо съединение с течение на времето. В автомобилното производство дисциплинираната поддръжка на шаблони е превантивна мярка, която защитава както добива, така и дългосрочната надеждност на продукта.
Статистическият контрол на процеса е от съществено значение за управлението на печатането на спояваща паста в автомобилните SMT линии. Чрез непрекъснато наблюдение на ключови параметри като височина, обем и площ на спойка, SPC системите осигуряват ранно предупреждение за отклонение на процеса, преди дефектите да достигнат до етапите надолу по веригата.
Този проактивен подход позволява поддръжката и корекциите на процесите да бъдат планирани въз основа на данни, а не на събития от повреда. В резултат на това производителите могат да поддържат стабилно качество на продукцията през продължителни производствени кампании, като същевременно минимизират неочаквано време на престой и брак.

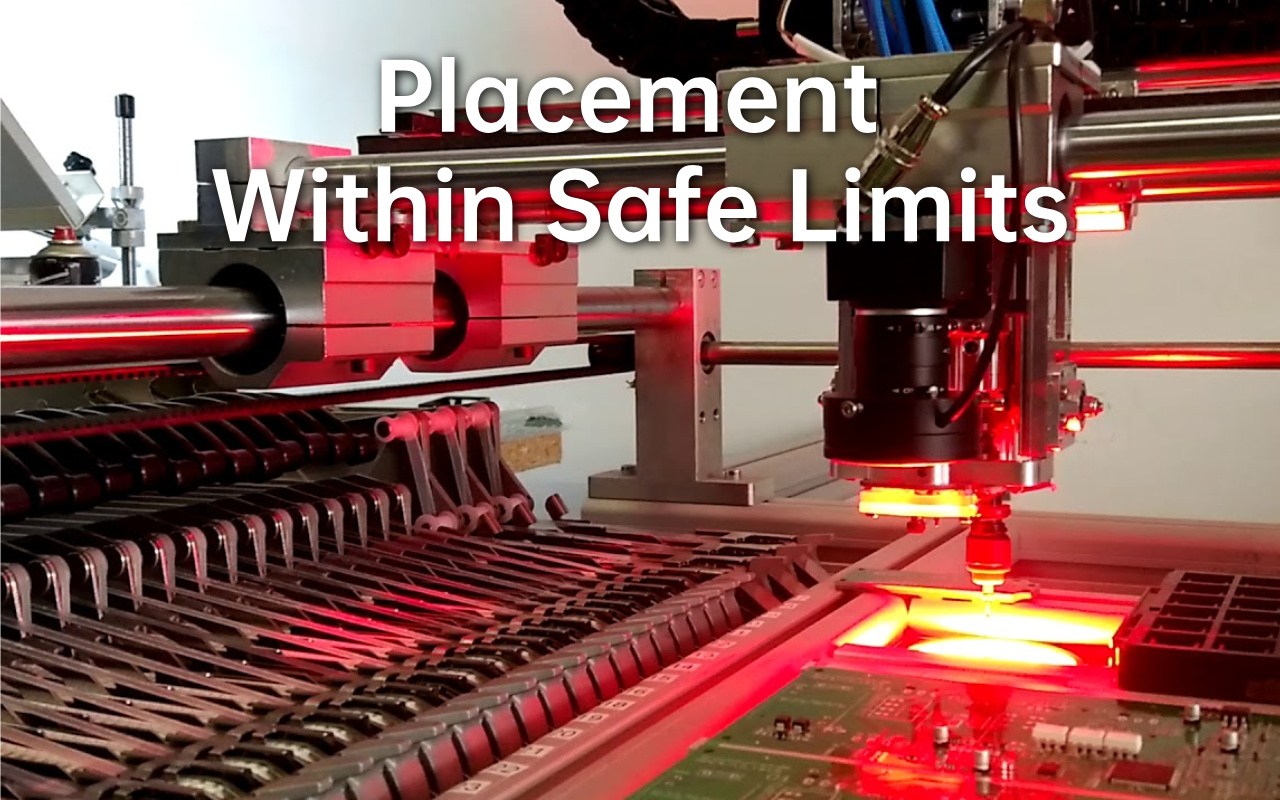

Автомобилните SMT линии често работят при уникална комбинация от изисквания: един и същ контролен модул може да се произвежда непрекъснато в продължение на години, докато периодично се въвеждат актуализации на дизайна или вариантни модели. Този производствен модел поставя високи изисквания към гъвкавостта и дългосрочната стабилност.
Машините за вдигане и поставяне, използвани в автомобилната електроника, трябва да поддържат бързи и надеждни превключвания, без да прекъсват валидираните процеси. В същото време те трябва да поддържат точността на поставяне по време на продължителна, непрекъсната работа, продължаваща седмици или месеци, без често повторно калибриране. Машините, които работят добре само по време на кратки производствени серии, често се борят да поддържат последователност при тези дългосрочни условия.
Промените в програмата в автомобилното производство не се ограничават до смяна на продукти. Те често включват подмяна на компоненти, промени в пакета или актуализации на доставчици, водени от управлението на дългия жизнен цикъл. Всяка промяна въвежда потенциален риск, ако производителността на захранващото устройство, визуалното разпознаване или поведението на прихващане не са напълно стабилни.
Машините за вземане и поставяне от автомобилен клас разчитат на здрави захранващи системи, повтаряща се точност на индексиране и зрели алгоритми за зрение, за да осигурят последователно вземане и поставяне в широка гама от компоненти. Това включва устройства, чувствителни към влага, компоненти с фина стъпка и случайни части със странна форма. Стабилната производителност при превключване намалява грешките при настройка и предотвратява въвеждането на вариации по време на иначе рутинни настройки.
При производството на автомобилна електроника точността на поставяне трябва да се оценява заедно с повторяемостта във времето. Машина, която отговаря на целите за точност само веднага след калибриране, все още може да въведе дългосрочен риск, ако износването на дюзата, механичното отклонение или промяната на главата не се контролират добре.
Автомобилните SMT приложения обикновено изискват производителност на разположение, която остава стабилна през продължителни производствени периоди. Последователното поведение при поставяне помага за предотвратяване на проблеми като изкривени компоненти, неравномерни спойки или надгробни плочи, всички от които могат да намалят устойчивостта на вибрации и дългосрочната надеждност на съединенията. За производителите на автомобили предсказуемият контрол на разположението е ключов фактор за поддържане целостта на продукта през целия експлоатационен живот на автомобила.

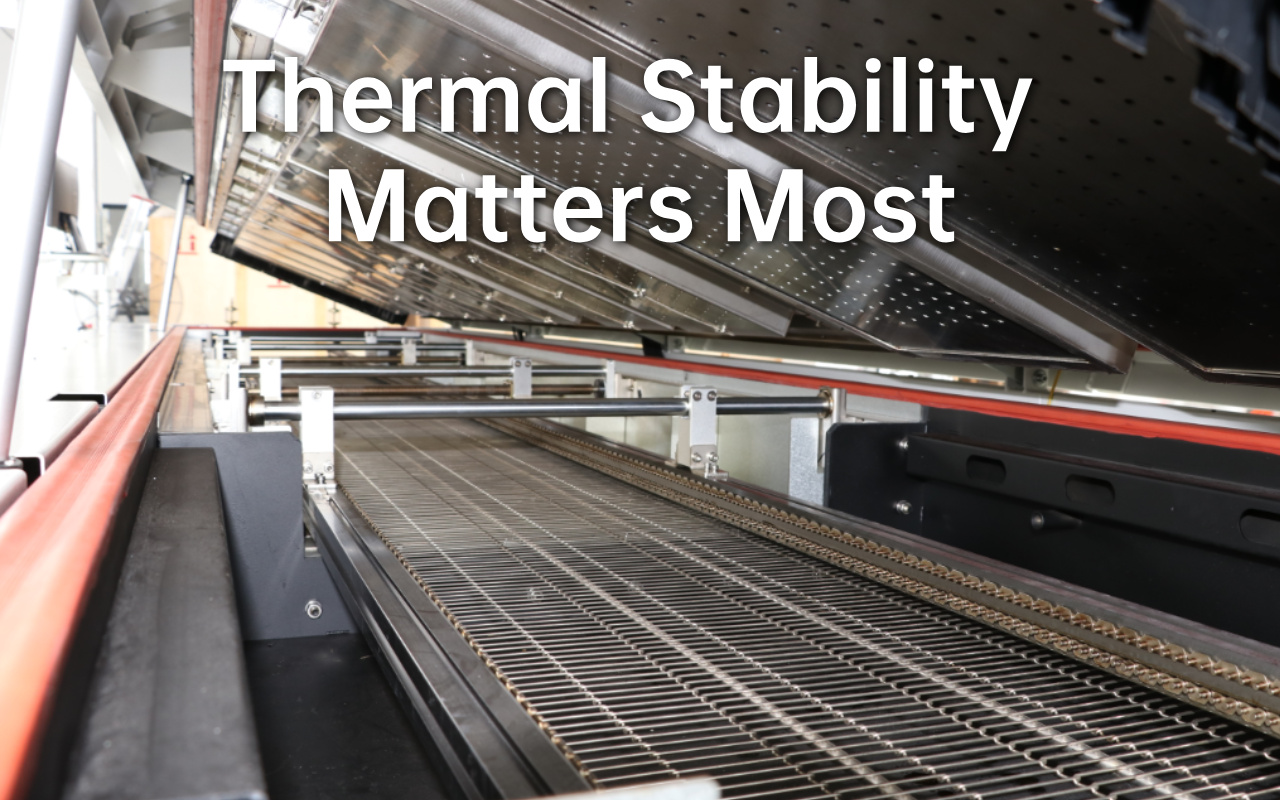

В производството на автомобилна електроника повече нагревателни зони не водят автоматично до по-добро качество на запояване. Това, което наистина има значение, е колко прецизно може да се контролира температурата и колко равномерно топлината се разпределя по цялата печатна платка.
Големите автомобилни платки често съдържат смесени плътности на компонентите и разпределение на медта. Без равномерен термичен контрол прекомерните температурни разлики могат да причинят изкривяване на платката, непълно намокряне на спойка или пренапрегнати компоненти. SMT reflow системите, предназначени за автомобилни приложения, се фокусират върху строг PID контрол и стабилна конвекция за поддържане на ниска температурна вариация в цялата платка, осигурявайки последователно образуване на спойка.
Краткосрочната термична точност е само част от уравнението. Производството на автомобилна електроника изисква фурни за препълване, които поддържат стабилна топлинна ефективност в продължение на години непрекъсната работа.
Здравите конструкции на вентилатора, надеждните нагреватели и системите за балансиран въздушен поток помагат за предотвратяване на постепенно отклонение на профила, което може да остане незабелязано по време на ежедневното производство, но бавно влошава качеството на спойката. Дългосрочната термична консистенция намалява необходимостта от често препрофилиране и намалява риска от латентни дефекти на спойка, появяващи се в края на жизнения цикъл на продукта.
Спойките в автомобилната електроника трябва да издържат на хиляди термични цикли по време на работа на автомобила. Неправилните профили на преформатиране могат да ускорят растежа на интерметалните съединения или да въведат вътрешно напрежение, увеличавайки риска от пукнатини с течение на времето.
Добре оптимизираните профили на преформатиране подчертават контролирани скорости на нарастване, достатъчно време за накисване и стабилни условия на охлаждане. Тези параметри работят заедно, за да произвеждат механично здрави спояващи съединения, които поддържат целостта през целия удължен експлоатационен живот, дори при тежки условия на работа.

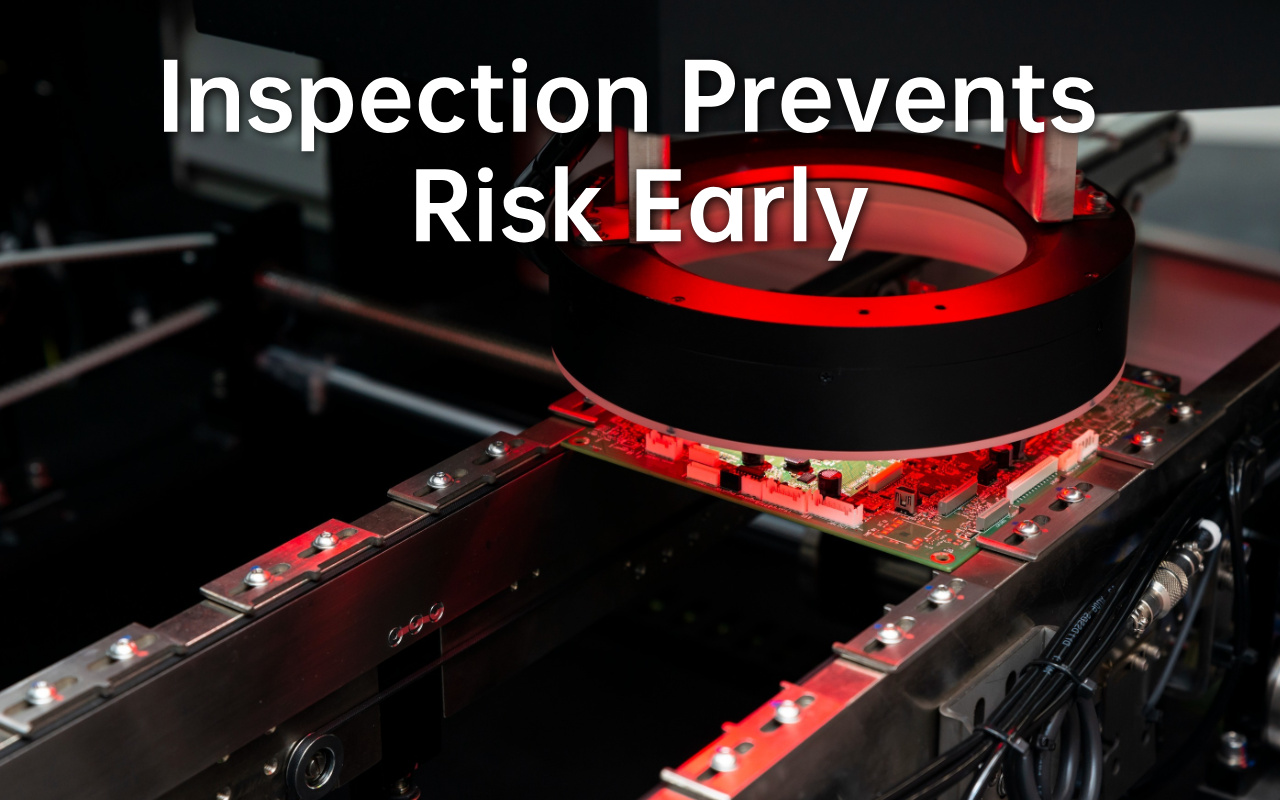

В автомобилното производство на SMT SPI играе превантивна роля, а не служи като обикновен контролен пункт за проверка. Чрез измерване на обема, височината и площта на спояващата паста в три измерения, SPI системите идентифицират вариациите на печат преди поставянето на компонентите.
Ранното откриване на отклонение при печат позволява да се предприемат коригиращи действия нагоре по веригата, предотвратявайки разпространението на дефекти през останалата част от линията. Този проактивен подход намалява повторната обработка, защитава добива и стабилизира дългосрочната производствена производителност.
AOI системите в производството на автомобилна електроника не се ограничават до откриване на дефекти. Те действат като инструменти за непрекъснато наблюдение, които проверяват точността на поставяне, полярността, външния вид на спойката и наличието на компоненти, докато събират ценни данни за процеса.
Чрез свързване на резултатите от проверката с индивидуалните серийни номера на платките, AOI позволява подробна проследимост и анализ на тенденциите. Тази управлявана от данни видимост поддържа по-бърз анализ на първопричината и подобрява процеса на вземане на решения при разширени производствени серии.
Проследяемостта е основно изискване в производството на автомобилна електроника. Интегрираното събиране на данни в SPI, AOI и процесното оборудване гарантира, че всяка печатна платка може да бъде проследена обратно до нейните материали, параметри на процеса и история на инспекции.
Когато данните от инспекцията и производството се консолидират чрез MES или системи за данни на ниво линия, производителите получават готови за одит записи, които поддържат съответствие с IATF и бързи действия за ограничаване. Това ниво на проследимост не само задоволява изискванията на клиентите и регулаторните изисквания, но също така значително намалява разходите и въздействието на инциденти с качеството.

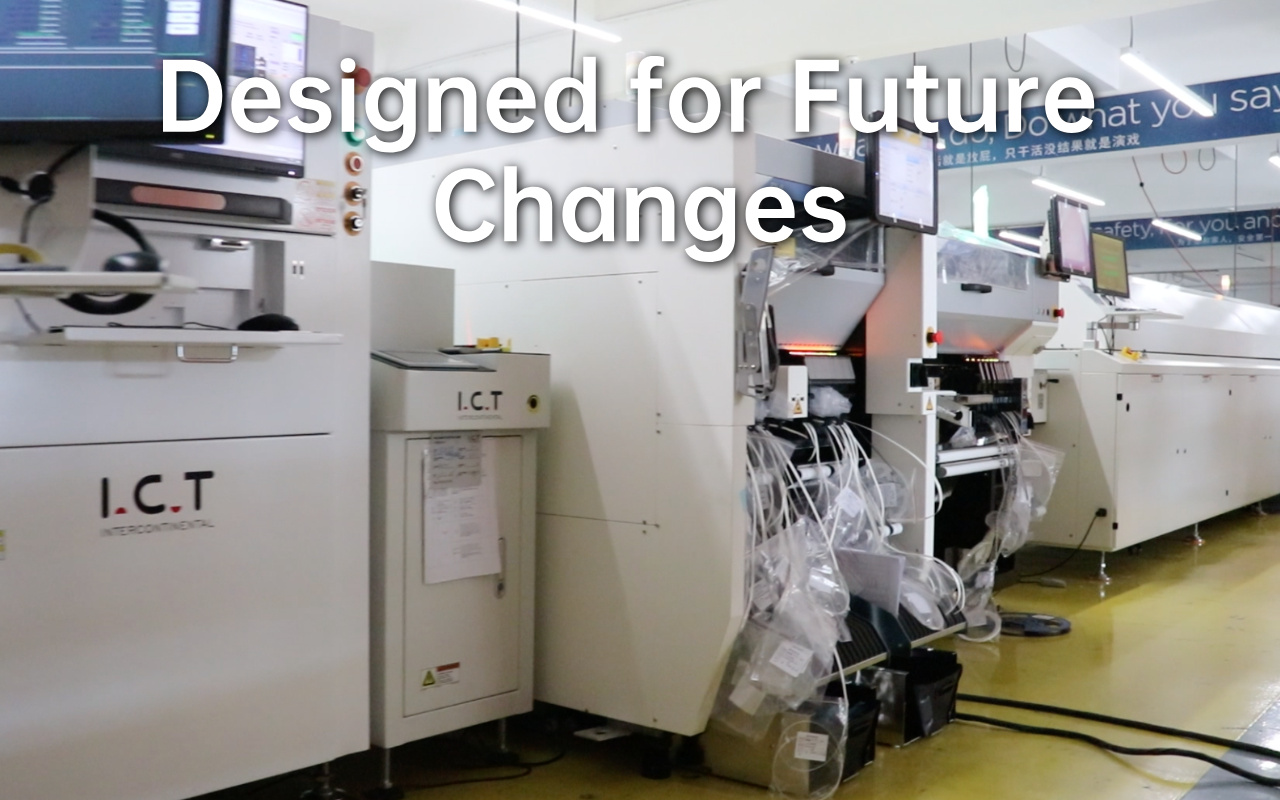

Програмите за автомобилна електроника рядко остават статични. Новите платформи за превозни средства, преработената контролна логика и замяната на компоненти често изискват промени в размера на печатни платки, актуализации на оформлението или нови типове пакети. SMT производствена линия, предназначена само за текущи продукти, може бързо да се превърне в ограничение, а не в предимство.
Гъвкави линейни архитектури, базирани на модулно оборудване, регулируеми конвейери и мащабируеми софтуерни платформи, позволяват на производителите да се адаптират към нови дизайни на печатни платки без големи реинвестиции. Този подход защитава дългосрочните капиталови инвестиции, като същевременно поддържа непрекъснатото развитие на продукта, което е особено важно в програмите за автомобилна и EV електроника с чести актуализации на дизайна.
Много автомобилни електронни модули изискват допълнителна защита извън стандартния SMT монтаж. Конформно покритие, селективно запояване и заливане обикновено се въвеждат за подобряване на устойчивостта на влага, вибрации и стрес от околната среда.
Когато планирате SMT линия, физическото оформление и материалният поток трябва да предвиждат тези процеси надолу по веригата от самото начало. В няколко автомобилни проекти и проекти за нови енергийни превозни средства, включително приложения за зареждане на електромобили и силова електроника, I.C.T подкрепи клиентите чрез интегриране на SMT линии със специални линии за нанасяне на PCBA покрития , осигурявайки плавно прехвърляне на платки, стабилно втвърдяване и постоянно качество, без да прекъсва производството нагоре по веригата. Ранното проектиране за тези разширения избягва скъпи модификации на линията по-късно.
Обемите на автомобилното производство често нарастват постепенно, а не наведнъж. Следователно SMT линията трябва да поддържа увеличаване на капацитета, без да компрометира стабилността на процеса или да изисква пълно препроектиране.
Буферните конвейери, интелигентното балансиране на линията и опциите за паралелен процес позволяват изход в мащаб, като същевременно се запазва постоянно качество. Линиите, проектирани с контролирани точки на разширяване, позволяват на производителите да отговорят на нарастването на търсенето, като същевременно поддържат същите валидирани условия на процеса, използвани по време на първоначалната квалификация.

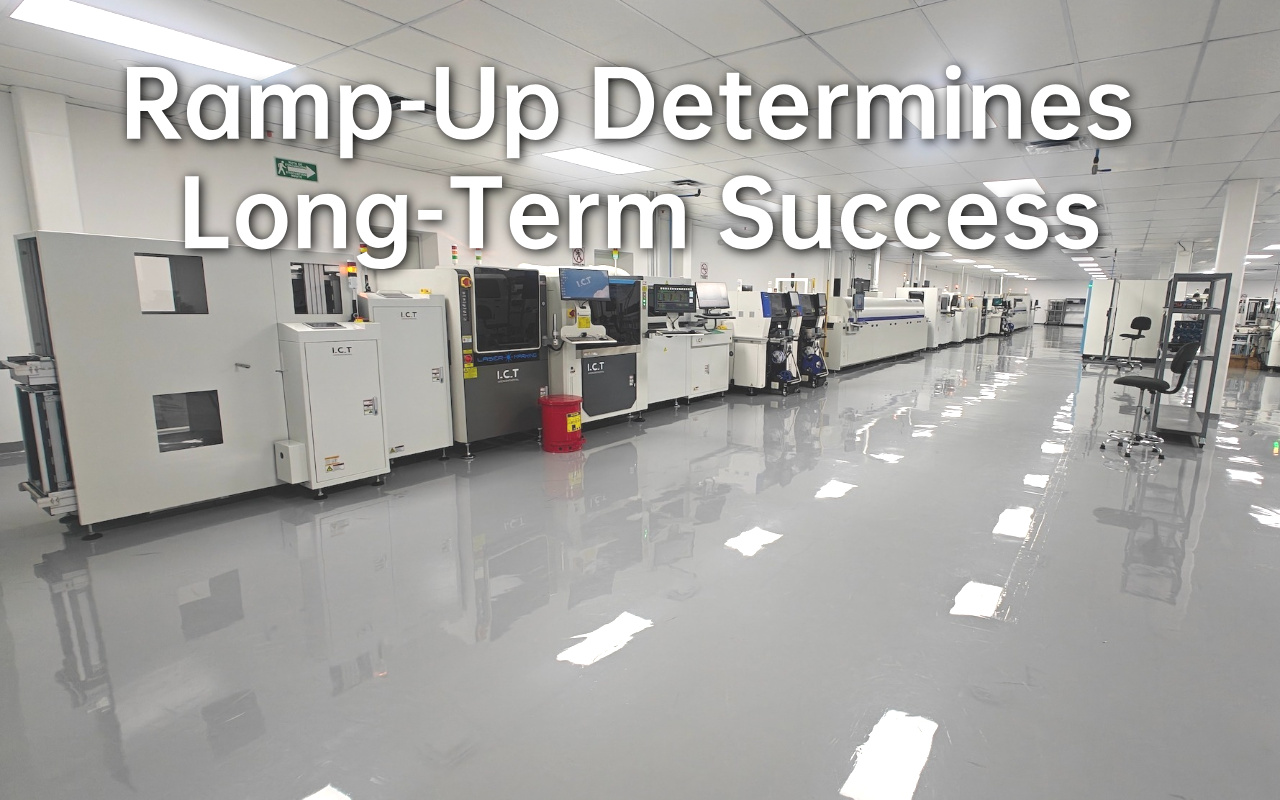

Фазата на нарастване е един от най-критичните етапи в производството на автомобилна електроника. Първоначалните решения за настройка пряко влияят върху дългосрочната доходност, стабилността и ефективността на одита.
Структурираното валидиране на процеса, включително оптимизиране на контролирани параметри и документирани изпитания, помага за ранно установяване на стабилни работни прозорци. В автомобилните проекти за SMT, поддържани от I.C.T , дейностите за нарастване обикновено се фокусират върху изграждането на повтарящи се, подкрепени с данни процеси, вместо да настояват за незабавна максимална производителност, намалявайки дефектите в ранния живот и дългосрочната променливост.
Дори най-модерното SMT оборудване зависи от последователната човешка работа. Ясната документация, стандартизираните процедури и цялостното обучение намаляват вариациите, причинени от текучеството на оператора или промените в смените.
Ефективните програми за обучение гарантират, че операторите разбират не само как да управляват линията, но и защо специфичните параметри и проверки са от значение. Това споделено разбиране съкращава времето за отстраняване на неизправности и помага да се поддържа стабилно производство в разширените автомобилни програми.
Производството на автомобилна електроника поставя високи изисквания към отзивчивостта и техническата дълбочина, когато възникнат проблеми. Местните екипи за поддръжка с опит в автомобилни проекти могат значително да намалят времето за престой и да предотвратят ескалирането на незначителни отклонения в процеса в по-големи качествени събития.
Освен доставката на оборудване, дългосрочни партньори, които разбират автомобилните стандарти, валидирането на процеси и интеграцията на системно ниво, осигуряват трайна стойност. Чрез поддръжка на място и базирано на проекти сътрудничество, I.C.T работи в тясно сътрудничество с производителите на автомобилна и EV електроника за изграждане на SMT производствени линии, които остават стабилни, съвместими и мащабируеми през целия си експлоатационен живот.
Реалните автомобилни SMT проекти постоянно показват, че стабилността на линията и системната интеграция са по-важни от производителността на отделните машини. Производството на автомобилна електроника включва не само SMT сглобяване, но и процеси надолу по веригата, като оптимизация на преформатиране, конформно покритие и проследимост, управлявана от данни.
В многобройни проекти, свързани с автомобили и EV, I.C.T е подкрепил клиенти с цялостни SMT производствени линии, включително решения за запояване чрез преплавяне за автомобилна електроника , PCBA линии за покритие за NEV три-електрически системи и интелигентни фабрични решения за производство на купчини за зареждане на EV . Тези проекти показват, че успехът идва от третирането на производствената линия като интегрирана система, а не колекция от самостоятелни машини.
Много проблеми, наблюдавани в автомобилното производство на SMT, могат да бъдат проследени до ранните дизайнерски решения. Прекомерното определяне на скоростта на поставяне, като същевременно се пренебрегва стабилността на процеса, често увеличава вариациите и тежестта за поддръжка. По същия начин, подценяването на изискванията за проследимост води до скъпоструващи преоборудвания, когато одитът или изискванията на клиентите нарастват.
Друга често срещана грешка е изборът на доставчици на оборудване без доказан опит в производството на автомобили. Въпреки че отделните машини може да отговарят на спецификациите, липсата на разбиране на системно ниво често води до неефективни оформления, непълна интеграция на данни и удължени периоди на нарастване. Тези проблеми обикновено струват много повече за коригиране след инсталирането, отколкото за предотвратяване по време на проектирането на линията.
Производството на автомобилна електроника възнаграждава опита пред теоретичните резултати. Доставчици, които разбират автомобилните изисквания – от валидиране на процеса и документация до дългосрочен контрол на дрейфа – са в по-добра позиция да намалят риска през целия жизнен цикъл на продукта.
Вместо да се фокусират единствено върху спецификациите на листа с данни, производителите се възползват най-много от партньори, които могат да превърнат автомобилните стандарти в практични, повтарящи се производствени системи. Този основан на опита подход осигурява стабилност не само по време на първоначалното стартиране, но и през годините на непрекъснато производство и актуализации на моделите.
Не. Докато потребителската електроника се възползва от максималната скорост, автомобилното производство дава приоритет на последователността и ниските вариации. Свръхвисокоскоростните машини могат да въведат вариации в разположението, които се натрупват в проблеми с надеждността при вибрации и топлинен стрес. Средноскоростните машини с превъзходна точност и повторяемост често осигуряват по-добри дългосрочни резултати. Например, поддържането на точност на поставяне от ±25 µm при непрекъснати серии се оказва по-ценно от случайни изблици над 100 000 CPH. Основният принцип: автомобилните дефекти често се появяват след години на полето, а не по време на първоначално тестване, което прави стабилността на процеса истински показател за ефективност.
IATF 16949 изисква пълна проследимост напред и назад, за да позволи бързо ограничаване, ако възникнат проблеми на място. Една единствена дефектна партида може да засегне хиляди превозни средства, предизвиквайки скъпи изземвания. Потребителските продукти рядко се сблъскват с този регулаторен контрол. Проследяемостта включва партиди материали, параметри на процеса, инспекционни изображения и данни от тестове, свързани с всеки сериен номер. Без него производителите не могат да докажат дължимата грижа по време на одити или разследвания. Практическото внедряване включва интегриране на MES при печат, поставяне, преформатиране и проверка – автоматично създаване на готови за одит записи.
Броят на зоните има по-малко значение от топлинната еднородност и прецизността на контрола. Много надеждни автомобилни линии използват 8–10 зонови фурни с отличен дизайн на конвекция вместо 12+ зони. Целта е постигане на делта-Т под 5°C на големи дъски, като същевременно се поддържа стабилност на профила в продължение на години. Лошо проектираните 12-зонови фурни могат да се отклонят повече от добре поддържаните 8-зонови системи. Фокусирайте се върху ефективността на конвекцията, дълготрайността на вентилатора и възможността за настройка на PID вместо преброяването на зоните.
Рядко без големи инвестиции. Потребителските линии често нямат инфраструктура за данни, дълбочина на проверка и контрол на процесите, необходими за съответствие с IATF. Модернизирането на проследимостта, надграждането до принтери за автомобилен клас и валидирането на дългосрочна стабилност се оказват скъпи и разрушителни. Започването с подходящо за автомобили оборудване от самото начало избягва тези капани и осигурява по-добра възвръщаемост на инвестициите през типичния 10+ годишен жизнен цикъл на модула.
Повечето автомобилни модули изискват покритие за защита на околната среда. Планирането на превоза, пространството и обработката на материали за интегриране на покритие от самото начало предотвратява скъпи модификации на линията по-късно. Някои модерни линии включват клетки със селективно покритие с функционалност за връщане отдолу, подобрявайки ефективността, като същевременно поддържат проследимост - особено ценно за NEV енергийни системи.
