SMT 3D spi машина за проверка на спояваща паста

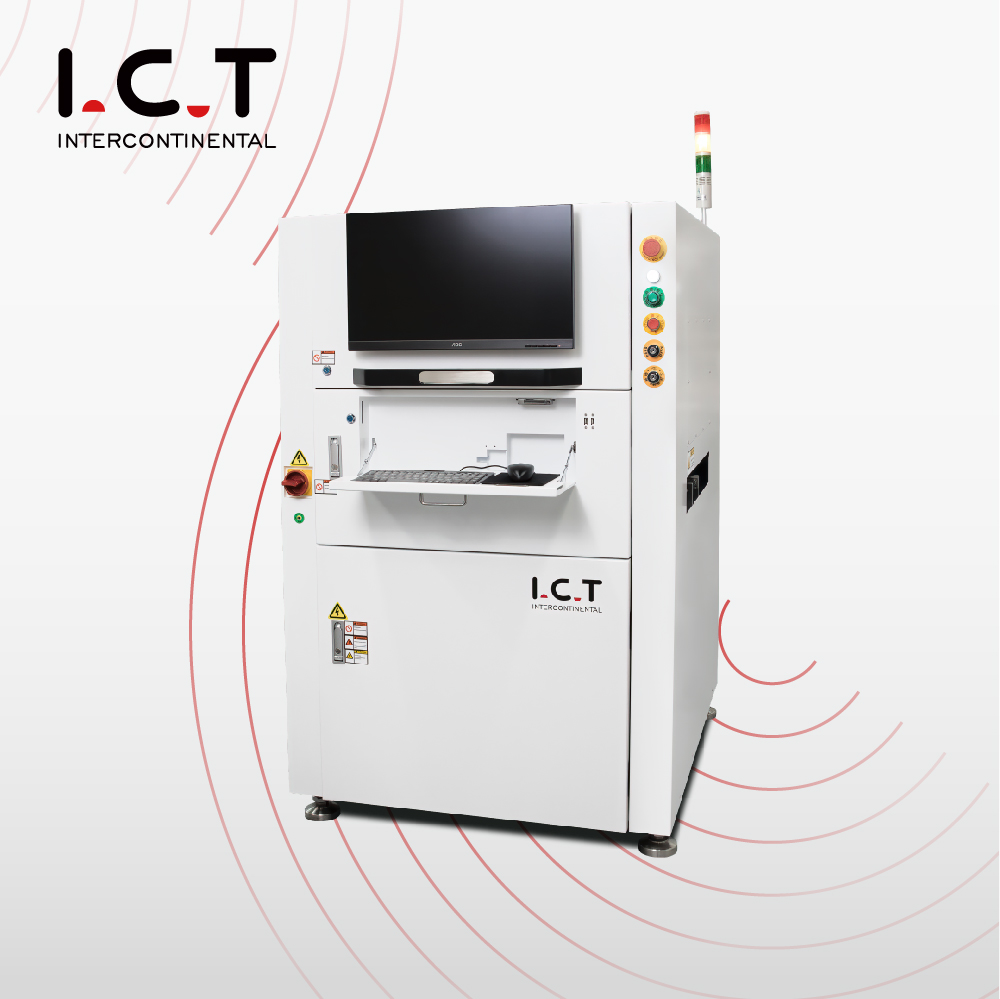

On Line SPI I.C.T-S400 Въведение:
I.C.T 3D SPI може напълно да реши проблема със сянката и произволното отражение в процеса на откриване, така че 3D откриването на спояваща паста
точността е по-висока; оборудван с 5M пикселна високоскоростна камера, скоростта на откриване е по-бърза, изображението е по-деликатно и богато; това е идеал
избор за високоскоростни и прецизни производствени линии.
Характеристики:
1. Обективът с професионален дизайн на обектива прави изображението по-равномерно и деликатно и значително подобрява стабилността на откриването.
2. Може да се импортира в програмирането на файлове на Gerber или може да се използва за редактиране и отстраняване на грешки в режим на редактиране на изображения.
3. Методът на многопосочна 3D проекция може ефективно да разреши грешката при откриване, причинена от ефекта на сянка в спояващата паста
процес на откриване.
4. Операционната система подобрява функцията за разпознаване и обработка на резултатите според структурата на интерфейса на ниво потребител.
5. Високопрецизна програмируема черно-бяла моарова ресни, най-висока точност на измерване 0,67 um.
6. Въз основа на точни триизмерни данни от измерване, операторите могат да оптимизират целия проект за кратко време.
3D технология
Програмируеми черни и бели моарени ресни с висока точност. Технология за управление на източника на светлина с висока прецизност, множество множество експозиции. Най-висока точност на измерване 0.67um.
Функция за 3D компенсация
С технологията за измерване на дебелина на лентата на различни цикли, I.C.T компенсирайте разликата в огъването на дъската в реално време.
Интегрална отливка
Интегралното отливане е прието, за да се гарантира точността и стабилността на машината
Ресните лъчи се проектират и събират и се правят множество изображения наведнъж за цялостно изчисление.
Строб, постоянна светлина, незабавна експозиция, многократна експозиция, 10 канала Високо прецизен контрол на източника на светлина.
Компактна структура, минимален отпечатък, монорелсова двойна релса
PCB по избор.
Интегрална леярска структура, FPC съвместима, PCB може да бъде до 1200 * 500 mm.

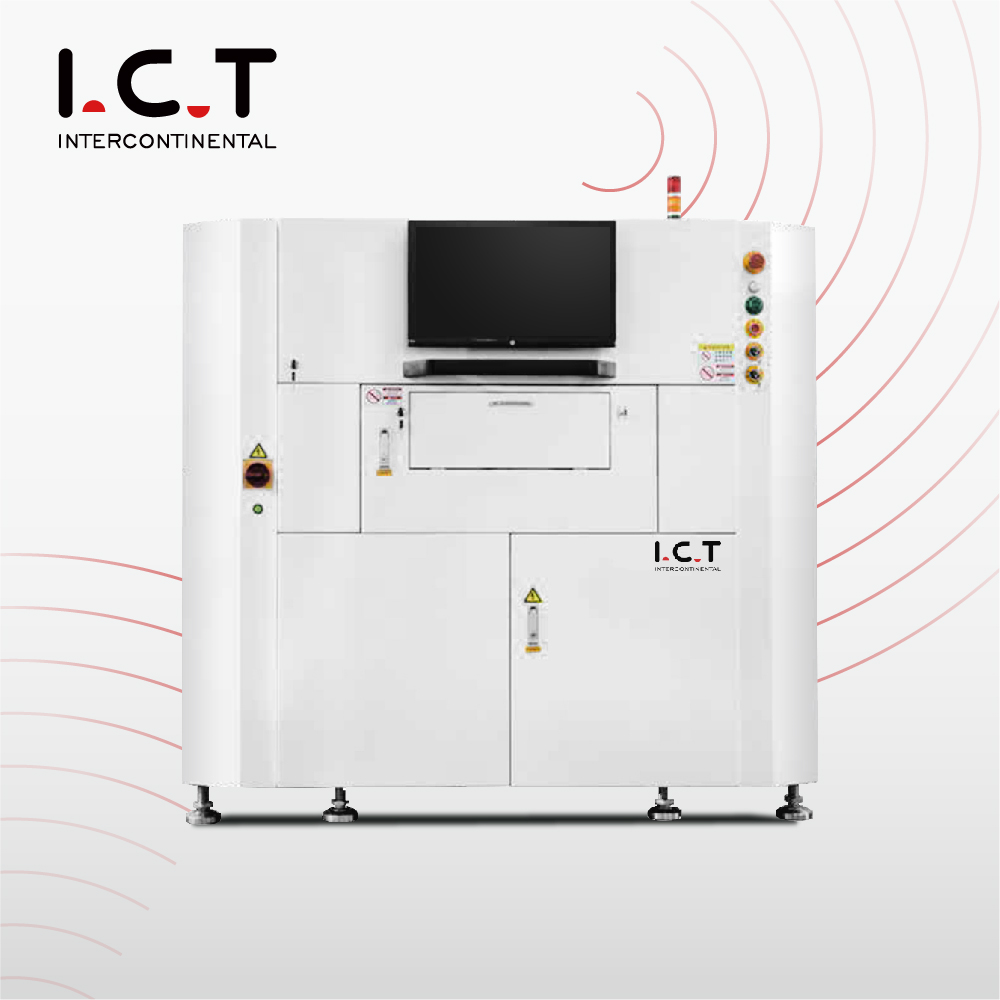

| Модел | I.C.T-S400 | I.C.T-S600 | I.C.T-S1200 |
| Размер на PCB | 55*55 ~400*300 мм | 55*55 ~600*500 мм | 55*55 ~ 1200*500 мм |
| PCB Tickness | 0,5 ~ 5,0 мм |
| Тегло на PCB | ≤5,0 кг |
| Регулиране на конвейера | Ръчно/автоматично |
| Тип мярка | Височина, площ, обем, отместване, мост, форма |
| Височина на поставяне | 0 ~ 500um |
| Минимален размер на мярката | 180 ~ 180um |
| Минимална стъпка на пад | ≥100um |
| Принцип на измерване | Измерване на многоцветни векторни граници |
| Резолюция по височина | 0.67um (теоретична стойност) |
| Пиксел на камерата | 530M |
| FOV размер | 28 мм/35 мм/37 мм/41 мм |
| Скорост на откриване | 0,45s/FOV |
| Време на програмата | 5 ~ 10 мин |
| Тип данни | Gerber Data 274D/274X, сканиране на PCB |
| Сканиране на баркод | Сканиране с камера (Опция: Barcode Gun) |
| Мощност | AC220,50/60Hz,1KVA |
| Размер на машината | 630*1620*1470мм | 830*1620*1470мм | 1700*1150*1500мм |
| Тегло | 1200 кг | 1300 кг | 1600 кг |
