Монтажна линия за производство на Smt Led модули
I.C.T
| Количество: | |
|---|---|
| Производствена линия за SMT LED модул
I.C.T ви предоставя готова производствена линия за smt led модул, подкрепена от три фабрики, притежавани от компанията, и над 22 години SMT опит в реалния свят. Ние се справяме с всичко - от фабричното оформление и планиране до нуждите от труд и прогнози за възвръщаемостта на инвестициите за производителите на LED модули. Изберете полуавтоматични или напълно автоматични настройки с устройства за зареждане, принтери, устройства за поставяне, фурни за преформатиране, AOI и устройства за разтоварване. Един оператор работи през цялата смяна. Мощността остава ниска при 18Kw/H. Ние помагаме на компании за LED дисплеи и осветление по целия свят. Инсталирането отнема само 3 дни, включително проверки на въздуха, захранването, изпускателната система, осветлението и 23±0,9°C. Обучението продължава 7-15 дни и обхваща софтуер, поддръжка, безопасност и поправки. Нашата 15-годишна глобална услуга поддържа нещата работещи. Този пълен пакет издига вашата фабрика за LED модул бързо, расте заедно с вас и намалява риска за нови или големи играчи в света на осветлението със солидна поддръжка и доказани резултати.
| Подробни характеристики на продукта
Безпроблемен поток на автоматизация
Производствената линия на smt led модул свързва всички машини с интелигентен софтуер за данни на живо и по-високи добиви на LED модули. Товарачите приемат различни размери дъски. Принтерите поставят паста точно с помощта на камери на LED чипове и драйвери. Пластирите изпускат малки 01005 части супер бързо. Reflow поддържа ±0,9°C за силна спойка. AOI открива проблеми с AI. Разтоварвачи сортират дъски. Добивите скачат с над 25% в поточната линия за производство на smt led модули. Работи за малки или големи модули. Буферите поддържат стабилно темпо, дистанционните инструменти ви позволяват да гледате навсякъде, автоматичните рецепти превключват бързо, а проследяването следи всяка част за смесени задания с по-малко спиране, пълни правила и по-добра скорост при големи серии.
Прецизна система за поставяне
Принтерите на производствената линия на smt led модул заключват шаблони със супер точност и пасват на рамки за размерите на модула. Бързите промени съкращават времето. Автоматичното попълване и почистване поддържа перфектни разпечатки. 3D проверява паста за измерване, за да спре ранните лоши отпечатъци. Това е от ключово значение за пакетирани LED оформления или фини линии. Работи с много видове паста, ниска топлина за меките части. Ракелът променя натиска за равномерно покритие върху неравни дъски, повишава качеството на печат, намалява отпадъците, позволява бързи промени в дизайна на новите светодиоди да работят с постоянна добра работа, повече скорост, по-малко корекции и по-голям брой всяка смяна.
Модул за поставяне на компоненти
Поставящите устройства в производствената линия на smt led модули използват мощността на JUKI за бързи, точкови LED чипове върху модулите. Те вземат 01005 до големи части без проблем. Камерите водят всяко място без грешки. Многоглавите повишават скоростта до хиляди на час. Автоматично презареждане на хранилки за непрекъсната работа. Софтуерът отговаря на типове модули за лесно стартиране. Това намалява грешките при пълни светодиодни настройки, повишава скоростта на линията, управлява смесени размери на модули в едно изпълнение с прост превключвател, интелигентен набор и сигурно повторение за ежедневно производство на големи обеми модули.

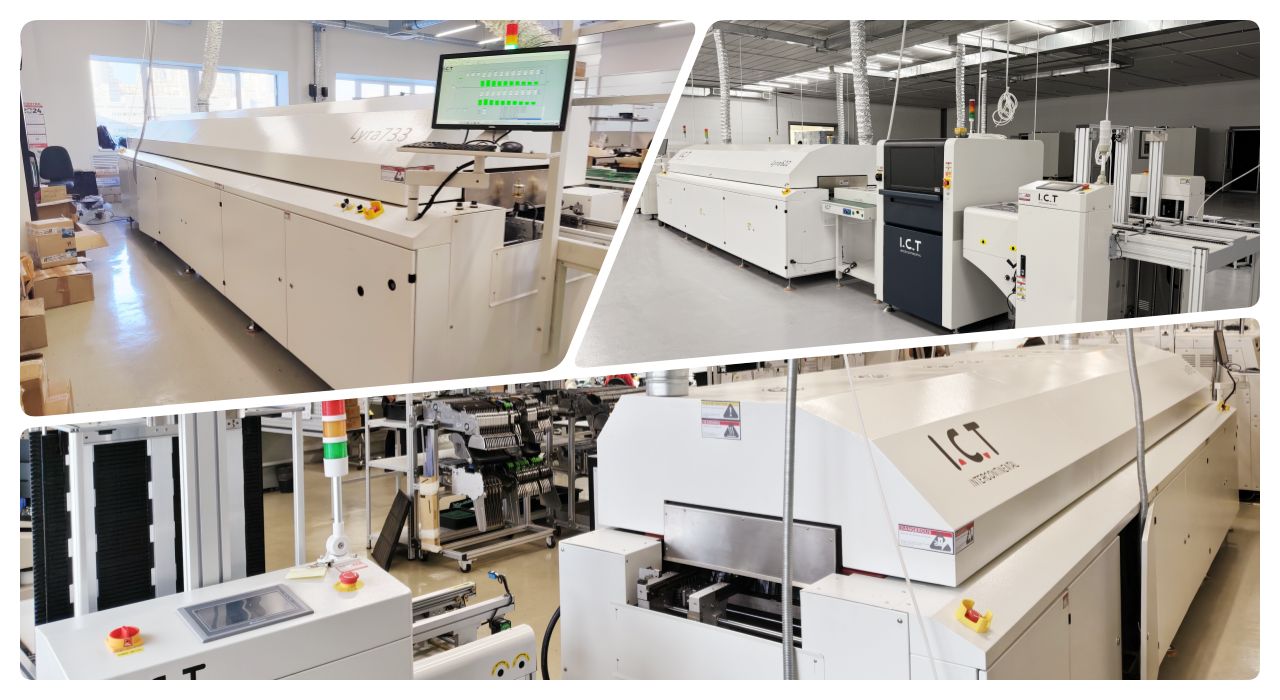

Надежден процес на преформатиране
Фурните имат 12+ зони със собствен въздушен поток за равномерно нагряване в производствената линия на smt led модула. Азотът прави здрави съединения за LED захранване или светлини. Профилите пасват на борда се нуждае от авто. Охлаждащите ограничители се огъват в големи модули. Спестяването на топлина получава 18Kw/H. Сензорните екрани поддържат много профили. Трябва, за да може светодиодът да издържи дълго. Конвейерите свързват софтуер за правилна скорост, лесна смяна, вградени проверки без спиране при дълги тиражи, безопасно предаване, помагат на големите да правят без прекъсване и зелена енергия.
Интелигентни инструменти за проверка
AOI улавя бързо 8K снимки, забелязва грешно или лошо запоява модулите. AI става по-умен от работа. Изпраща корекция на местата бързо. Пада лошо в производствената линия на smt led модул. Дава отчети за по-добри начини. Автоматично лошо движение без спиране, запазване на информация за външен вид и бързо коригиране в много видове с по-малко надолу, добра следа и автоматични бележки.
| Изисквания за фабрично оформление
| Категория | Проекти | Детайли |
|---|---|---|
| Изисквания за фабрично оформление | Разположение на фабричната въздушна верига | Използвайте фабричен източник на въздух или отделна машина за сгъстен въздух без масло. Налягането трябва да е по-голямо от 7 kg/cm². |
| Фабрично електрическо оформление | Еднофазен AC220 (220±10%, 50/60Hz) Трифазен AC 380V (380±10%, 50/60Hz) | |
| Фабрично оформление на ауспуха | Минималният дебит на изпускателния канал е 500 кубически фута в минута (14,15 m³/мин) | |
| Оформление на фабричното осветление | Идеалното осветление във фабриката е 800~1200LUX, поне не по-малко от 300LUX. | |
| Оформление на фабричната температура | Температурата на околната среда в производствения цех е 23±3°C, обикновено 17~28°C, а относителната влажност е 45%~70%RH. | |
| Подготовка на материала | Списък на BOM | Избройте всички части и количества, необходими за монтаж на производствена линия на PCBA. |
| CAD файл | Файл с цифров дизайн за планиране на оформление на печатни платки и настройка на машината. | |
| Гербер файл | Стандартен файл за печатни платки и шаблон за печат. | |
| Паста за запояване | Материал, нанесен върху подложки преди поставяне на компонентите в принтера. | |
| SMD компонентни материали | Части за повърхностен монтаж като чипове и резистори за поставяне. | |
| Индустриален алкохол | Използва се за почистване на дъски и шаблони по време на процеса на настройка. | |
| Снаждащ се колан | Лента за свързване на фидер макари без спиране на линията. | |
| шаблон | Метален лист с отвори за прецизно отпечатване на спояваща паста. |
| Списък на оборудването на линията SMT
I.C.T Висококачествената производствена линия за PCBA включва усъвършенствано оборудване за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната SMT линия включва товарач, автоматичен принтер за точно нанасяне на спояваща паста, машина за вземане и поставяне за прецизно поставяне на компоненти, пещ за повторно оформяне за надеждно запояване и AOI система за цялостна проверка на дефекти. Тази висококачествена производствена линия за PCBA осигурява безпроблемна работа, висока надеждност и евтин SMT монтаж, отговаряйки на различни изисквания на индустрията.
| Име на продукта | Предназначение в SMT линия |
|---|---|
| PCB товарач | Автоматично зарежда голи печатни платки към линията. |
| Принтер за паста на спойка | Отпечатва прецизно спояваща паста върху печатни платки. |
| PCB конвейер | Конвейерът транспортира ПХБ по време на производството. |
| Изберете и поставете машина | Монтира прецизно компонентите върху PCB. |
| Рефункционална фурна | Разтопява спойка, за да образува твърди съединения. |
| AOI машина | Проверява спойките и дефектите в поставянето. |
| SPI машина | Проверява височината и качеството на спояващата паста. |
| Оборудване за проследяване | Записва и проследява производствените данни: машина за лазерно маркиране/монтиране на етикети/мастиленоструен принтер |
| SMT почистваща машина | Използва се за почистване на печатни платки, шаблони, приспособления, дюзи и др. |
| Машина за маршрутизиране на печатни платки | Нарежете PCBA в крайния продукт |
| Видео за успеха на клиента
Нашият алжирски клиент, произвеждащ телефони, дойде в нашата фабрика за тест за приемане. Те донесоха повече от десет ПХБ и материали. Пуснахме продукция на живо, за да покажем как работи. Напълно автоматичен принтер поставя перфектна паста. SPI провери всяко място. RX-8 направи малки части бързо. RS-1R постави големи вдясно. Устройството за подаване на табла не спираше щитовете. Reflow запоени здрави. AOI не намери нищо нередно. 5700 изрязани панели чисти. Пълният ход беше плавен и бърз. Тази демонстрация показва как smt led модулът Production Line пасва на работата на телефона или LED. Клиентът хареса бързината и качеството. Те одобриха дъски и планират същата линия у дома.
| Система за поддръжка от край до край
I.C.T предоставя пълна помощ за производствената линия на smt led модула от първия ден до години по-късно. Нашият екип се настройва за 3 дни с всички проверки. Инженерите обучават вашите хора 7-15 дни на машини и софтуер. Споделяме бързо съвети за поддръжка, надстройки и части. Услугата покрива света с 15-годишно ноу-хау. Мениджърите отстраняват проблеми бързо по телефона или на посещение. Асистентите се уверяват, че нищо не е пропуснато. Ние помагаме да направим линиите по-добри с времето за по-бързо бягане и по-малко спиране. Дистанционната помощ работи незабавно. Годишните посещения поддържат екипировката свежа с нови съвети и промени.
| Акценти в отзивите на потребителите
Клиентите харесват бързата помощ на нашите инженери в чужбина за производствената линия на smt led модула. Казват, че оборудването работи стабилно с малко прекъсвания. Опаковката осигурява безопасността на машините в кораба. Бързите отговори решават проблемите за часове. Линиите работят добре с висока марка всеки ден. Обучението подготвя бързо нов персонал.
| Спазени стандарти за качество
I.C.T притежава CE за безопасна работа, RoHS за липса на лоши неща, ISO9001 за качествен начин и патенти за нови идеи. Те показват, че нашата производствена линия за smt led модул е добра и безопасна по целия свят. Тестваме всяка машина пълна преди изпращане.
| Относно компанията и фабриката I.C.T
I.C.T има собствена научноизследователска и развойна дейност и три фабрики с много персонал и 20 инженера. Разрастваме се бързо в продължение на 25 години и помагаме на 1600 клиенти в 72 държави. Фабрики големи 12000m² с тежки тестове и правила за качество на всяка стъпка. Ние предоставяме пълна помощ по целия свят за LED. Собствена изработка означава бързо изпращане и добра цена. Елате да видите истинската ни работа по всяко време.
