I.C.T-W2
I.C.T
| Количество: | |
|---|---|
| Безоловна машина за вълново запояване за DIP монтажна линия
Безоловната машина за запояване с вълна I.C.T W-серия е надеждна SMT машина за безоловно запояване с вълна, проектирана като сърцето на производствените линии THT и линиите за сглобяване на DIP. Тази безоловна машина за вълнообразно запояване разполага с японска спрей технология Kuroda, хоризонтални независими нагревателни модули и усъвършенствана енергоспестяваща структура, за да осигури перфектно запояване през дупки с минимално окисление. Нормалната работа изисква само 7kW, докато допълнителната азотна защита отговаря на строгите стандарти за качество. Широко използвана в автомобилната електроника, интелигентни измервателни уреди и промишлени контроли, тази машина за безоловно запояване с вълна осигурява изключителна производителност и се превръща в предпочитан избор за фабрики, надграждащи своята SMT машина за запояване с вълна без олово.
| Функция
Японската дюза Kuroda с регулируема зона на разпръскване и филтър с форма на пирамида гарантира равномерно и ниско потребление на флюсово покритие всеки път. Цифровият контрол на потока и системата за стабилно налягане минимизират отпадъците и поддържат камерата чиста – основно предимство за SMT безоловна машина за запояване с вълна в непрекъснати производствени линии THT.
Независима защита от прегряване на трета страна, съчетана с PLC+PID управление със затворен контур, създава пълно резервно копие на безопасността. Мониторингът в реално време и незабавното изключване защитават операторите и оборудването по време на непрекъсната работа на машината за безоловно вълново запояване.
Хоризонталните независими нагревателни зони със затворена циркулация на горещ въздух и токоизправителни плочи осигуряват идеално равномерна температура по цялата дъска. Времето за загряване е само около 15 минути, а нормалната консумация на енергия остава на 7kW – най-енергийно ефективният дизайн сред подобни SMT безоловни запояващи машини с вълна.
| Списък на оборудването на DIP линията
| Модел | W4 | W3 | W2 |
| Размер: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Тегло (кг) | Прибл.1500 кг | Прибл.1200 кг | Прибл.790 кг |
| Захранване | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Мощност при стартиране | 32kw | 24kw | 16kw |
| Операция Power | 12kw | 9kw | 7kw |
| Система за управление | Plc | ||
| Система за пръскане | |||
| Метод на предаване | Стъпков двигател | ||
| Налягане на пръскане | 0,25Mpa--0,4Mpa | ||
| лукс поток | 10--100ml/мин | ||
| Диаметър на ауспуха | Φ200 мм | ||
| Изпускателен капацитет | 25m3/мин | ||
| Система за предварително загряване | |||
| Режим на предварително загряване | Горещ въздух | ||
| Режим на управление | PID + SSR | ||
| Зона за предварително загряване | 4 | 3 | 2 |
| Дължина на предварително загряване | 1800 мм | 1600 мм | 1200 мм |
| Предварително загряване Temp. | (Стайна температура) -250°C | ||
| Време за загряване (мин) | Прибл. 15 минути (настройка 150°C) | ||
| Конвейерна система | |||
| Размер на печатната платка: LxW (mm) | Мин.:80x60mm; Макс.: 400х300 мм | ||
| Скорост на транспортьора | 0-2000 (мм/мин) | ||
| Височина на транспортьора | 750+/-20 (mm) | ||
| Пръст | Нокът с двойна кука (стандартен) | ||
| Контрол на ширината на конвейера | Ръчно | ||
| Ъгъл на конвейера | 4~7 градуса | ||
| Система за запояване | |||
| Стил за запояване | Механично моторно задвижване | ||
| Материал на съда за запояване | Пълен титан (стандартен FT) | ||
| Температура на съда за спояване | 300 ° C. | ||
| Капацитет на съда за спояване | Безоловен 350 кг | Безоловен 300 кг | Безоловен 250 кг |
| Други | |||
| Система за почистване на пръстите | Четка | ||

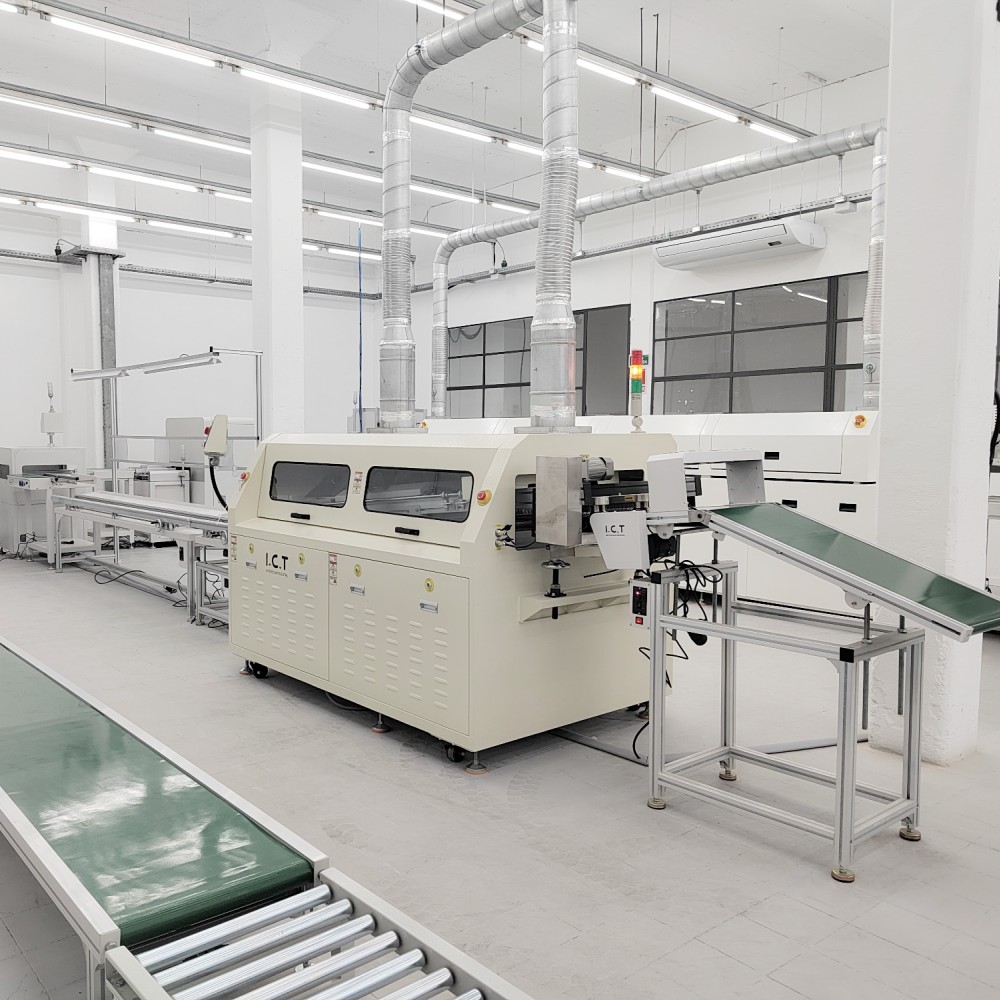

| Списък на оборудването на DIP линията
Нашата DIP производствена линия предлага модерни инструменти за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната DIP линия включва линия за вмъкване на DIP за точно поставяне на компоненти, устройство за зареждане на вълни за плавно влизане на печатни платки, устройство за разтоварване на вълни за безопасно излизане и линия за монтажна лента за финални проверки. Тази висококачествена производствена линия за PCB DIP осигурява стабилна работа, надеждно вмъкване на THT и рентабилен монтаж, отговаряйки на разнообразни нужди на индустрията. С модулни дизайни и глобална поддръжка от I.C.T, той повишава производителността за задачи, извършвани през дупки.
| Име на продукта | Предназначение в DIP линия |
|---|---|
Автоматична машина за вмъкване | Автоматично поставя компоненти върху печатни платки с прецизност за DIP производствена линия. |
Разтопява спойка, за да образува твърди съединения върху печатни платки по време на процеса на добавяне на THT. | |
Селективна машина за запояване | Прилага спойка селективно към специфични зони за точно THT сглобяване |
Проверява спойките и дефектите в поставянето на DIP сглобени печатни платки. | |
Проверява качеството на вътрешната спойка и скритите дефекти в THT компонентите. | |
Тества електрически характеристики и свързаност на сглобената печатна платка. | |
Пренася плавно печатни платки през DIP линията за ефективно сглобяване и проверка. |
| Видео за успеха на клиента
Инженерите на I.C.T отидоха в Уругвай, за да инсталират и пуснат в експлоатация машината за безоловно запояване с вълна W-серия за производител на интелигентни измервателни уреди. Клиентът управлява производствена линия за голям обем DIP и се нуждаеше от стабилно безоловно запояване за сложни печатни платки с големи части. След като нашият екип завърши настройката и обучението на оператора, машината достигна пълна скорост със само 7kW работна мощност и перфектно качество на сглобките. Клиентът сподели видео, показващо как машината за вълново запояване без олово работи гладко в тяхната поточна линия THT, като похвали ниските разходи за енергия, лесната поддръжка и отличната поддръжка след продажбата. Този проект на Уругвай за интелигентни измервателни уреди се превърна в успешна референция за много латиноамерикански DIP линии.
| Експертни услуги и обучение
I.C.T осигурява поддръжка от край до край за всяка безоловна машина за вълново запояване – от планиране на фабрично оформление и професионална инсталация до задълбочено обучение на оператори и 7×24 глобална техническа помощ. Нашият опитен екип гарантира, че вашата SMT безоловна запояваща машина с вълна и цялата THT линия постигат максимална производителност с нулев риск.
| Похвала на клиента
Клиенти по целия свят хвалят нашата безоловна машина за запояване с вълни за нейната отлична стабилност, изключително ниски експлоатационни разходи и безупречни резултати от запояване на сложни платки. Те особено подчертават бързата глобална реакция на обслужване, силната експортна опаковка и гладкия изходен конвейер на SMT безоловна машина за запояване с вълни, който се интегрира перфектно с оборудването надолу по веригата.
| Сертификати за качество
Всяка безоловна машина за запояване с вълна I.C.T носи сертификати CE, CCC, UL, RoHS и ISO9001 заедно с множество патенти за изобретения, напълно отговарящи на най-високите международни стандарти за безопасност и опазване на околната среда за съвременните DIP производствени линии.
| Относно компанията и фабриката I.C.T
I.C.T е професионален доставчик на решения на едно гише за SMT и DIP производствени линии с повече от 25 години опит в индустрията. Нашата фабрика от 12 000㎡ в Донгуан има 89 служители, включително 20 старши инженери. Ние проектираме и произвеждаме цялото ключово оборудване вътрешно и успешно сме обслужили над 1600 клиенти в 72 страни. Стриктното управление на качеството и непрекъснатите технологични иновации ни правят най-надеждния партньор за високопроизводителна безоловна машина за запояване с вълна в световен мащаб.
