Acrab350
I.C.T
| Количество: | |
|---|---|
| I.C.T Вълново запояване от серия Acrab
Вълновата спойка от серията Acrab е предназначена за фабрики, които трябва да се справят с всичко - от малки потребителски платки до машина за вълново запояване за големи PCB части, използвани в автомобилно и индустриално оборудване. Три модела покриват 350 mm, 450 mm и 615 mm ширина. Той интегрира вълнообразна машина за запояване с флюс, дълго предварително загряване, ултрастабилна двойна вълна и модулни опции (азот, горно предварително загряване, електрическа ширина). Работната мощност остава 8-10 kW. Поддръжката без инструменти поддържа цялата линия машина за вълново запояване на печатни платки работеща почти без прекъсване.
| Функция
Пълният спрей се плъзга напред по релси. Две японски дюзи Kuroda, управлявани от стъпкови двигатели, осигуряват програмируем обем, ъгъл, ширина и плътност на потока. Всички параметри се записват и могат да се повтарят. Автоматичният цикъл на почистване и конструкцията от неръждаема стомана 316 поддържат камерата безупречна. Машината за вълново запояване с флюс е готова за следващата платка за секунди.
Три независими зони с обща дължина 1800 мм. Конвекция с горещ въздух плюс инфрачервени тръби довеждат тунела до 250 ℃ за петнадесет минути. Високотемпературният изолационен памук поддържа ±2 ℃ по цялата повърхност на дъската. Всяка зона използва дизайн на чекмедже с щепсел - нагревателите се сменят без инструменти. Допълнителен горен модул за предварително нагряване се инсталира мигновено за изключително дебели дъски.
Прецизната верига и издръжливите титанови пръсти с двойна кука транспортират дъски с ширина до 615 mm без изпускане. Патентованото устройство за синхронно влизане гарантира плавно прехвърляне от товарача. Точност на скоростта на конвейера ±2 mm/min. Пръстите се самопочистват по време на работа. Ръчно или електрическо регулиране на ширината. Тази система прави машината за вълново запояване на печатни платки идеална за смесено производство.
Цялостно чугунено гърне с емайлирано покритие побира 500-700 кг безоловна спойка и никога не се деформира. Вариация на двойна височина на вълната под 0,5 mm. Автоматичният канал за връщане на шлака премахва отпадъците непрекъснато. Опционалната азотна система намалява драстично окисляването. Ставите излизат ярки и пълни. Машината за вълново запояване за големи PCB части осигурява качество от автомобилен клас всеки цикъл.
Високомощните горни конвекционни вентилатори се активират веднага след вълната. Опционално долно принудително охлаждане се справя с многослойни платки. Температурата на PCB пада бързо без термичен шок. Повърхността на спойка замръзва гладка и лъскава. Дъските излизат достатъчно хладни за ръчна обработка. Процесът на вълново запояване завършва с нулеви дефекти и нулево напрежение на компонента.
Големият сензорен екран показва температурни криви в реално време. PC+PLC с PID+SSR управление заключва точно параметрите. Режимът на готовност намалява окисляването на калай по време на паузи. Пълна история на аларми и аварийно ръчно предаване. CE/UL сертифициран. Операторите овладяват машината за вълново запояване на печатни платки за една смяна и я управляват уверено години наред.
| Списък на оборудването на DIP линията
| Модел | Акраб 350 | Акраб 450 |
| Размер (mm) | 4420X1420X1750 | 4420X1520X1750 |
| Захранване | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Мощност при стартиране | 33kw | 33kw |
| Операция Power | 8kw | 8kw |
| Система за управление | PC+PLC | PC+PLC |
| Зона за предварително загряване | 3 | 3 |
| Дължина на предварително загряване | 1800 мм | 1800 мм |
| Предварително загряване Temp. | (Стайна температура) -250°C | (Стайна температура) -250°C |
| Ширина на печатни платки (mm) | 50-350 мм | 50-450 мм |
| Пръст | Пружинен притискащ пръст (стандартен); Опция: пружинен натискащ пръст, пръст с патешка уста | |
| Капацитет на съда за спояване | Безоловен 500 кг | |
| Тегло на машината (кг) | Прибл.1600 кг | Прибл.1900 кг |
* I.C.T продължава да работи върху качеството и производителността, спецификациите и външния вид могат да бъдат актуализирани без конкретно известие.
| Списък на оборудването на DIP линията

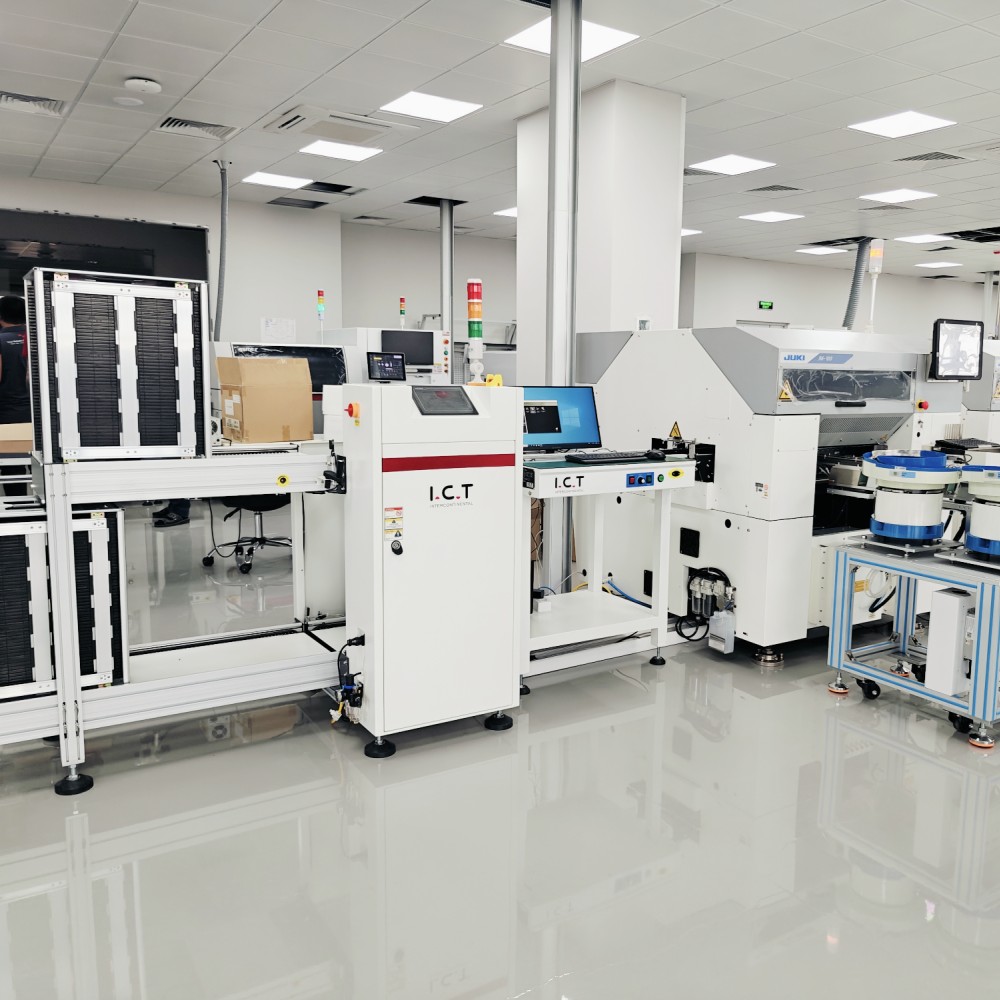

I.C.T осигурява цялостна и гъвкава DIP производствена линия за високоефективен монтаж през отвори. Системата включва автоматична машина за вмъкване за прецизно поставяне на компоненти, устройство за зареждане и разтоварване на вълни за плавен трансфер на печатни платки, надеждна машина за запояване на вълни и монтажна лента за окончателна проверка и тестване. Модулният дизайн позволява лесни промени на оформлението и бъдещи надстройки. Със стабилна производителност, нисък процент на повреда и пълна поддръжка от глобалния екип на I.C.T, тази DIP линия помага на фабриките да намалят разходите за труд, да подобрят добива и бързо да посрещнат различни производствени изисквания.
| Име на продукта | Предназначение в DIP линия |
|---|---|
| Автоматична машина за вмъкване | Автоматично поставя компоненти върху печатни платки с прецизност за DIP производствена линия. |
Разтопява спойка, за да образува твърди съединения върху печатни платки по време на процеса на добавяне на THT. | |
Селективна машина за запояване | Прилага спойка селективно към специфични зони за точно THT сглобяване |
Проверява спойките и дефектите в поставянето на DIP сглобени печатни платки. | |
Машина за въвеждане на платка и машина за извеждане на платка | |
| DIP периферия | Периферни продукти на DIP производствена линия |
| Видео за успеха на клиента
През 2023 г. I.C.T успешно достави пълна линия за вълново запояване на голям производител на автомобилна електроника в Мексико. Пакетът включва машина за запояване на вълни Acrab-350, устройство за зареждане на вълни, устройство за разтоварване на вълни, оборудване за вмъкване на THT и пълна конвейерна система. В рамките на две седмици след пристигането ни нашите инженери долетяха, за да се справят с монтажа на място, електрическото свързване, отстраняването на грешки в процеса и цялостното обучение на операторите. След една седмица на интензивно пускане в експлоатация и оптимизиране на параметрите, цялата линия постигна стабилни 99,7% добив при първо преминаване на два различни автомобилни типа PCBA. Клиентът потвърди пълното приемане и продължава да разчита на нашия местен сервизен екип за постоянна поддръжка.
| Експертни услуги и обучение
I.C.T предлага истинско обслужване на едно гише: проектиране на фабрично оформление, доставка на оборудване, монтаж, обучение, оптимизация на процесите, доставка на резервни части и техническа поддръжка през целия живот. Двадесет инженери в осем задгранични офиса осигуряват 24-часова реакция. Клиенти по целия свят съобщават за по-високи добиви, по-ниски експлоатационни разходи и пълно доверие в нашето партньорство.
| Отзиви на клиенти
Клиентите постоянно хвалят пълната способност на I.C.T, незабавната глобална техническа поддръжка, надеждната дългосрочна работа на оборудването, задълбочените програми за обучение и партньорството, което продължава дълго след доставката.
| Сертификати за качество
Всяка машина за вълново запояване I.C.T притежава CE, RoHS, сертификат ISO9001:2015 и множество патенти за изобретения. Всяка единица преминава 72-часово тестване при пълно натоварване плюс подробна проверка на качеството в нашата фабрика в Дунгуан преди изпращане.
| Относно компанията и фабриката I.C.T
Създадена през 2012 г. в Донгуан, Китай, I.C.T се превърна в доверен партньор за цялостно фабрично решение за SMT и DIP производство. Близо 90 служители и 20 инженери работят от модерно съоръжение от 12 000 m². Ние проектираме и произвеждаме основно оборудване вътрешно, обслужваме повече от 25 години комбиниран опит в индустрията, обслужвайки над 1600 клиенти в 72 страни чрез осем задгранични центъра за продажби и обслужване. От станция за запояване с една вълна до завършени линии до ключ, ние оставаме с клиентите от първия ден до последната платка.
