I.C.T-W3
I.C.T
| Количество: | |
|---|---|

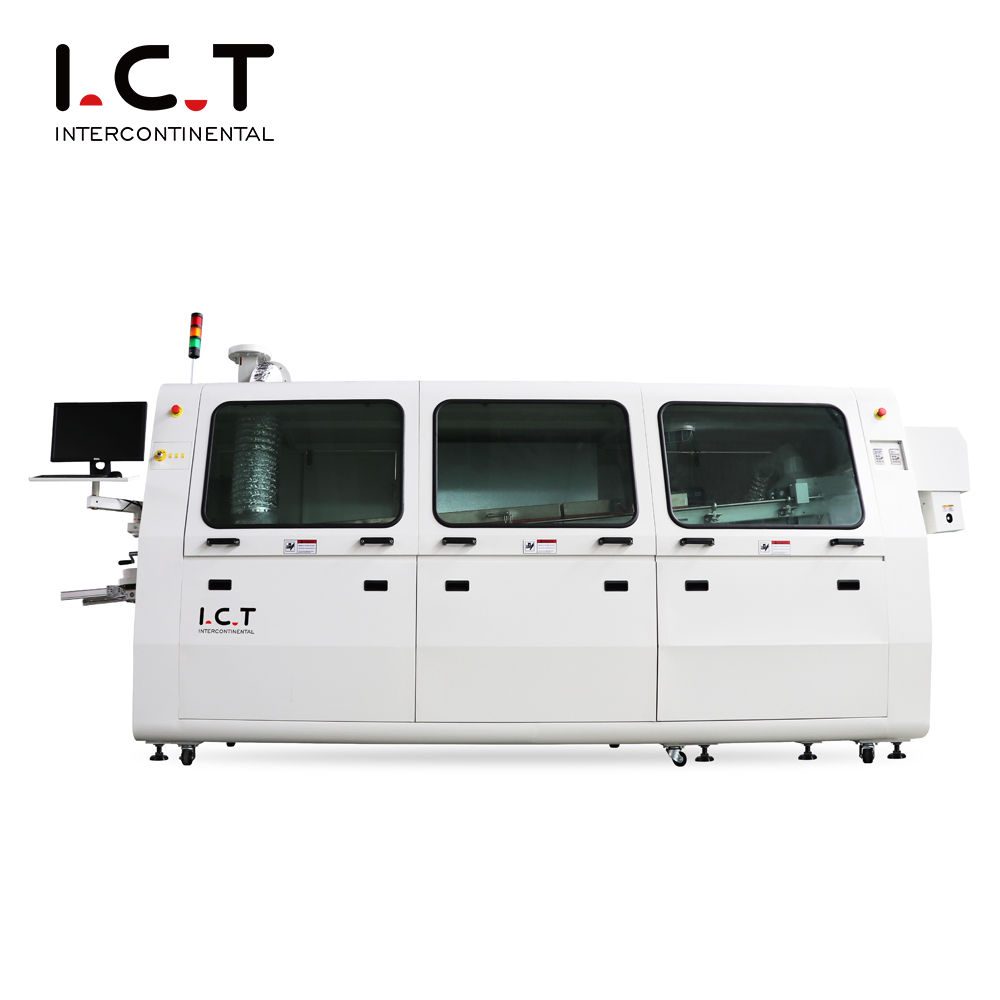

| Машина за запояване на вълна без олово за PCBA
– Машини за запояване с една и две вълни
I.C.T Машина за безоловно вълново запояване W-серия за PCBA е професионалната машина за запояване за модерни линии за монтаж на THT и DIP. Тази рентабилна безоловна машина за вълново запояване разполага с японска прецизна дюза Kuroda за точно поставяне на потока, независими хоризонтални нагревателни зони за стабилно разпределение на температурата и интелигентен енергоспестяващ дизайн, който поддържа дневната мощност само на 7kW. Опционалната азотна защита отговаря на изискванията за висока надеждност. Широко прилагана в автомобилната електроника, интелигентни измервателни уреди и промишлени контроли, тази безоловна машина за запояване с вълна за PCBA осигурява отлична производителност като машини за запояване с единична и двойна вълна за средносерийно производство.
| Функция
Японската дюза Kuroda с регулируем обхват на разпръскване и пирамидален филтър създават тънък, равномерен слой от поток върху всяка дъска. Цифровият разходомер и резервоарът за стабилно налягане намаляват консумацията на поток наполовина и поддържат вътрешността чиста – ключово предимство за безоловна машина за запояване с вълна за PCBA при непрекъсната THT работа.
Независима защита от прегряване на трета страна и PLC+PID управление със затворен контур осигуряват пълна защита на безопасността. Наблюдение в реално време и мигновено аварийно спиране защитават операторите и оборудването по време на 24-часова работа на рентабилната безоловна машина за запояване с вълна.
Независими хоризонтални нагревателни зони със затворен път на горещ въздух и токоизправителни плочи осигуряват идеално равномерна температура по цялата дъска. Загряването отнема само около 15 минути и нормалната мощност остава на 7kW – най-икономичното нагряване сред подобни машини за запояване с една и две вълни.
| Списък на оборудването на DIP линията
| Модел | W4 | W3 | W2 |
| Размер: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Тегло (кг) | Прибл.1500 кг | Прибл.1200 кг | Прибл.790 кг |
| Захранване | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Мощност при стартиране | 32kw | 24kw | 16kw |
| Операция Power | 12kw | 9kw | 7kw |
| Система за управление | Plc | ||
| Система за пръскане | |||
| Метод на предаване | Стъпков двигател | ||
| Налягане на пръскане | 0,25Mpa--0,4Mpa | ||
| лукс поток | 10--100ml/мин | ||
| Диаметър на ауспуха | Φ200 мм | ||
| Изпускателен капацитет | 25m3/мин | ||
| Система за предварително загряване | |||
| Режим на предварително загряване | Горещ въздух | ||
| Режим на управление | PID + SSR | ||
| Зона за предварително загряване | 4 | 3 | 2 |
| Дължина на предварително загряване | 1800 мм | 1600 мм | 1200 мм |
| Предварително загряване Temp. | (Стайна температура) -250°C | ||
| Време за загряване (мин) | Прибл. 15 минути (настройка 150°C) | ||
| Конвейерна система | |||
| Размер на печатната платка: LxW (mm) | Мин.:80x60mm; Макс.: 400х300 мм | ||
| Скорост на транспортьора | 0-2000 (мм/мин) | ||
| Височина на транспортьора | 750+/-20 (mm) | ||
| Пръст | Нокът с двойна кука (стандартен) | ||
| Контрол на ширината на конвейера | Ръчно | ||
| Ъгъл на конвейера | 4~7 градуса | ||
| Система за запояване | |||
| Стил за запояване | Механично моторно задвижване | ||
| Материал на съда за запояване | Пълен титан (стандартен FT) | ||
| Температура на съда за спояване | 300 ° C. | ||
| Капацитет на съда за спояване | Безоловен 350 кг | Безоловен 300 кг | Безоловен 250 кг |
| Други | |||
| Система за почистване на пръстите | Четка | ||
| Списък на оборудването на DIP линията
Нашата DIP производствена линия предлага модерни инструменти за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната DIP линия включва линия за вмъкване на DIP за точно поставяне на компоненти, устройство за зареждане на вълни за плавно влизане на печатни платки, устройство за разтоварване на вълни за безопасно излизане и линия за монтажна лента за финални проверки. Тази висококачествена производствена линия за PCB DIP осигурява стабилна работа, надеждно вмъкване на THT и рентабилен монтаж, отговаряйки на разнообразни нужди на индустрията. С модулни дизайни и глобална поддръжка от I.C.T, той повишава производителността за задачи, извършвани през дупки.
| Име на продукта | Предназначение в DIP линия |
|---|---|
Автоматична машина за вмъкване | Автоматично поставя компоненти върху печатни платки с прецизност за DIP производствена линия. |
Разтопява спойка, за да образува твърди съединения върху печатни платки по време на процеса на добавяне на THT. | |
Селективна машина за запояване | Прилага спойка селективно към специфични зони за точно THT сглобяване |
Проверява спойките и дефектите в поставянето на DIP сглобени печатни платки. | |
Проверява качеството на вътрешната спойка и скритите дефекти в THT компонентите. | |
Тества електрически характеристики и свързаност на сглобената печатна платка. | |
Пренася плавно печатни платки през DIP линията за ефективно сглобяване и проверка. |
| Видео за успеха на клиента
В Уругвай голям производител на интелигентни измервателни уреди обнови своята DIP линия с нашата безоловна машина за запояване с вълна за PCBA. Фабриката се нуждаеше от надеждно безоловно запояване за сложни платки с големи компоненти. Нашите инженери долетяха, завършиха монтажа и обучението в рамките на дни и машината започна пълно производство при само 7kW без дефекти при запояване. Ръководителят на продукцията засне как рентабилната безоловна машина за вълново запояване работи перфектно и сподели как драстично намалява разходите за енергия. Този проект вече е стандартна референция за много фабрики за електроника в Южна Америка
.
| Експертни услуги и обучение
I.C.T придружава всяка безоловна машина за вълново запояване за PCBA от първия контакт до дългосрочно партньорство. Ние предлагаме безплатен дизайн на линията, 48-часово глобално изпращане на инженери, персонализирани курсове за оператори, доживотни софтуерни актуализации и складови наличности от резервни части в 8 задгранични склада – гарантирайки, че вашите машини за запояване с единична и двойна вълна постигат най-бързата възвръщаемост на инвестициите с нулев риск.
| Похвала на клиента
Фабриките обичат нашата безоловна машина за вълново запояване за PCBA заради нейната непобедима ежедневна стабилност, най-ниската консумация на електроенергия и перфектните съединения на трудни платки. Те особено хвалят дървените каси за износ, които оцеляват при морски транспорт, незабавното видео отстраняване на неизправности от централата в Китай и колко лесно машината се свързва със съществуващото SMT оборудване.
| Сертификати за качество
Всички I.C.T безоловни машини за запояване с вълна за PCBA модели носят CE, CCC, UL, RoHS и ISO9001 сертификати, плюс множество патенти за енергоспестяващи системи за отопление и флюс – давайки на клиентите пълна увереност в съответствието и иновациите.
| Относно компанията и фабриката I.C.T
От 2012 г. I.C.T се превърна във водеща платформа на едно гише за оборудване за производство на електроника с индустриален парк от 12 000㎡ в Dongguan и 8 задгранични сервизни центъра. 89 служители, включително 20 старши инженери и регистриран капитал от 30 милиона долара ни позволяват да контролираме всеки процес от ламарина до окончателно тестване. Поддържайки над 1600 активни клиенти в 72 държави, ние се фокусираме върху почтеността, лесната работа и споделения успех – точно това, което прави нашата рентабилна безоловна машина за запояване с вълна надежден избор в световен мащаб.
