I.C.T-r131 | Tht радиална машина за вмъкване

Споделяне на:

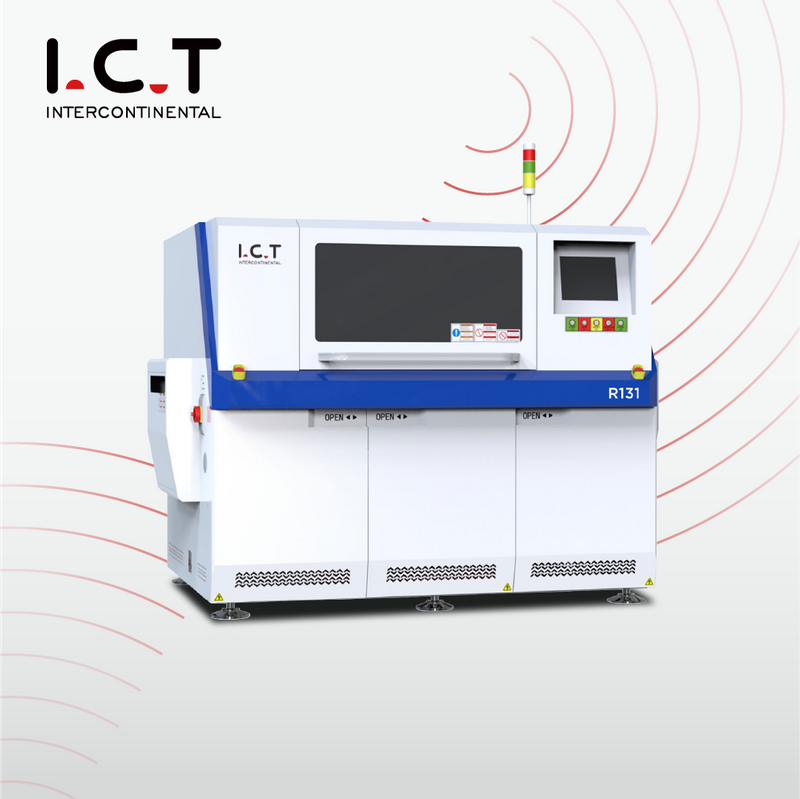

I.C.T-r131 | Tht радиална машина за вмъкване

I.C.T R131 Радиална машина за вмъкване е усъвършенствано решение за въвеждане на компоненти, проектирано за подобряване на ефективността на сглобяващите се линии на PCB.
Със своята високоскоростна прецизна вмъкване, интелигентна автоматизация и гъвкава конфигурация на многофайдър, той е идеалният избор за производство на електроника с голям обем.

Модел:
I.C.T-r131
Марка:
I.C.T

Наличност:

Количество:



Запитване Добавяне в кошницата

I.C.T машина за радиално поставяне R131

Преглед:

Високоскоростен THT компонентен разтвор за вмъкване

Радиалната машина за вмъкване I.C.T R131 е високоскоростна, автоматизирана машина за вмъкване на радиални оловни компоненти THT, предназначена да оптимизира сглобяването на PCB през дупка. С впечатляващата скорост на вмъкване от 25 000 cph, компактен отпечатък и усъвършенствани функции като автоматично възстановяване и откриване на компоненти, R131 гарантира максимална ефективност и надеждност при производството на електроника.

Основни характеристики на THT радиалната машина за вмъкване:

Високоскоростно вмъкване на компоненти: Постига до 25 000 cph (0,14S/компонент), повишаване на ефективността на производството.
Гъвкав диапазон на терена: поддържа 2,5 мм, 5,0 мм, 7,5 мм и 10 мм стъпка, като се съобразява с различни размери на компонентите.
Разширена автоматизация: разполага с автоматично възстановяване и откриване извън компонента, осигурявайки безпроблемна работа.
Технология за прецизно вмъкване: Разпознава позиции на отвора, автоматично приспособяване ъгли на поставяне (0 ° до 359 °) и оптимизира поставянето.
Входове за многофайдър: Конфигурируеми с 20 или 40 входа на захранващите устройства, адаптивни за производството на компоненти с висока смес.
Издръжлив и надежден: изграден с висококачествени компоненти от водещи марки като Delta, THK, OMRON и SMC.
Приятен интерфейс: оборудван с микрокомпютър и LCD сензорен екран за лесно програмиране и работа.

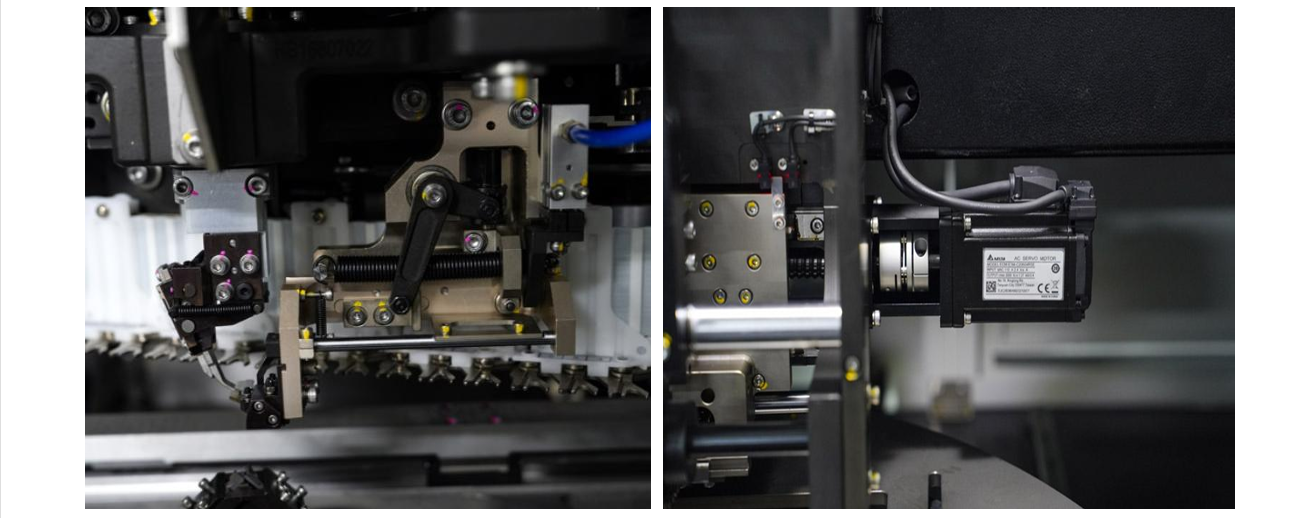

Поставете система за радиална машина за вмъкване THT

Вмъкване на система 1

Стабилна структура на дизайна, проверена и одобрена от клиента.
Използване на висококачествени части, за да се гарантира дългосрочната стабилност на машината.
Системата за позициониране с висока прецизна координация гарантира висока точност на поставяне.
Бърза промяна на различни компоненти, без да се влияе върху ефективността на производството

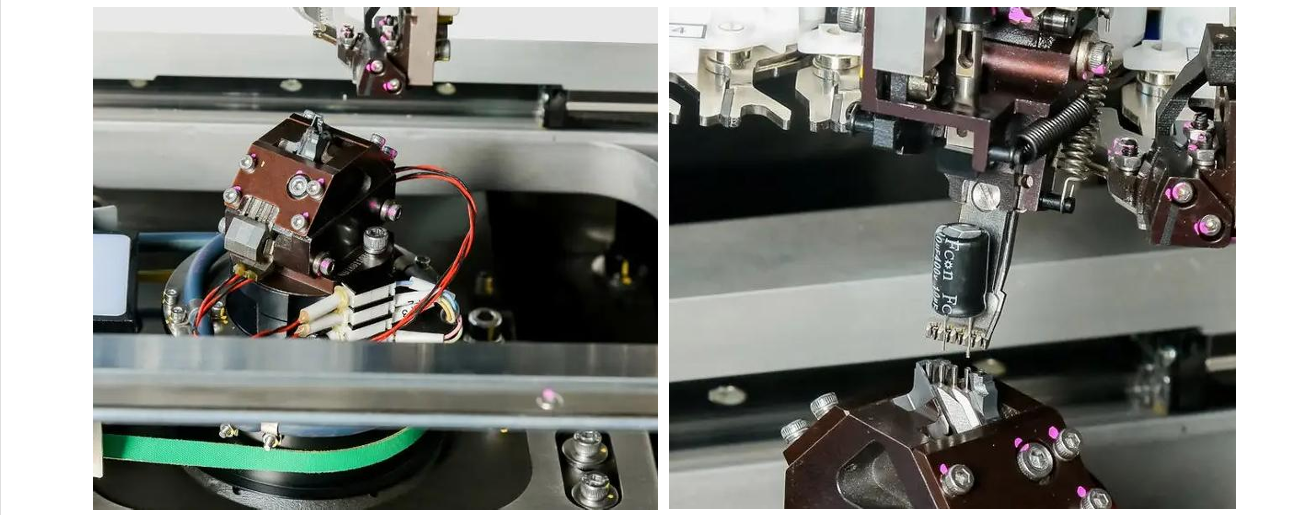

Система за огъване за THT радиална машина за вмъкване

Система за огъване 2 1. Висока скорост и стабилна конструкция.

2. Процесът на огъване няма да повреди ПХБ.

3. Лесен за замяна и поддържане, подобряване на ефективността на производството.

4. Дизайнерска структура за увеличаване на зоната за предварително нагряване.

5. Основните компоненти са изработени от висококачествени материали, докато движещите се части са изработени от вносни материали.

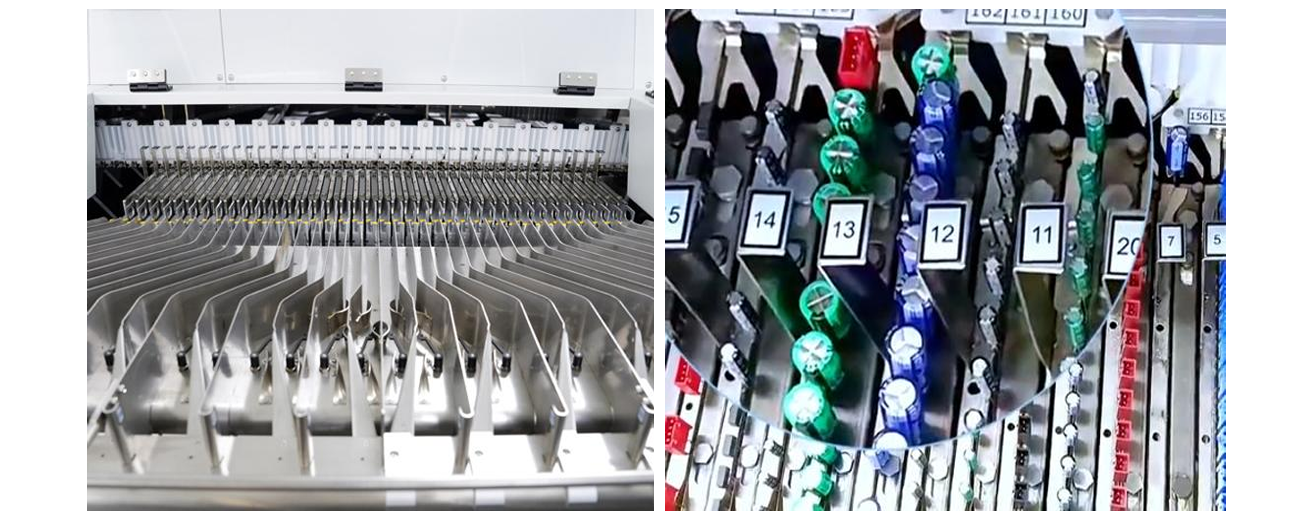

Система за хранене за THT радиална машина за вмъкване

Система за хранене 3

Висока адаптивност, лесна за постигане на автоматично хранене.
Непрекъснато рефериране за подобряване на ефективността на производството.
20 или 40 входове за захранване, повече входове не са задължителни.
Лесно се справяйте с компоненти с висока плътност с висока плътност.
Високоскоростна хартия за рязане, бърза скорост, нисък шум.

Приложение на THT радиална машина за вмъкване:

I.C.T R131 е идеален за производителите в автомобилната електроника, потребителската електроника, производството на електроенергия и светодиодната осветителна промишленост. Той ефективно обработва различни радиални залепени компоненти, включително кондензатори, резистори, светодиоди, транзистори и мини превключватели.

Спецификации:

Модел	R131M	R131H
Вход за захранване на компоненти	20бр	40бр
Скорост на вмъкване	25000CPH, (0,14S, 0,20s, 0,25s, 0,30s/pointChangable
Вмъкване на педя	2p : 2.5mm/5.0mm; 3.5p : 2.5mm/5.0mm/3.5mm; 3p : 2.5mm/5.0mm/7.5mm; 4P/T4P : 2.5mm/5.0mm/7.5mm/10.0mm, ConfrentSpanByComponents
Възстановяване на вмъкване	Автоматично възстановяване
Посока за поставяне	0 ~ 360 ° посока с 1 ° нарастване
Компонент Heigh	23 мм, (незадължително: 26 мм)
Тип компонент:	Кондензатор, транзистор, ed, miniswitch, резистор, радиален залепен компонент, пружина, щепсел и т.н.,
Прецизност на поставяне	0,05 мм
Размер на печатни платки	5050 ~ 508381mm
Зона за поставяне	5040 ~ 500375mm
PCB фиксиран	Щифт+скоба
Височина на транспорта	900 ± 20 мм
Време за транспортиране	3-4s
Работи	Микрокомпютър, LCD сензорен екран
Захранване	3P5W, 380VAC ± 10%, 50/60Hz
Мощност	3.5kva
Измерение	L1760W2140H1600MM
Тегло	2200 кг

* I.C.T продължава да работи върху качеството и производителността, спецификациите и външния вид могат да бъдат актуализирани без конкретно известие.

Радиална машина за вмъкване R131

Защо да изберете I.C.T r131 tht радиална машина за вмъкване?

Водеща в индустрията технология: най-съвременна машина за вмъкване на THT с AI-задвижвана точност на позициониране.
Ефективно производство на рентабия: Намалява разходите за труд, като същевременно подобрява качеството на сглобяването на PCB.
Глобална поддръжка след продажбата: Подкрепена от I.C.T Световната сервизна мрежа, осигуряваща безпроблемна работа.
