Селективното спояване с вълни предлага прецизни и ефективни решения за запояване на печатни платки.
а. Фиксирана печатна платка с подвижна струя и платформа за запояване.
b. Високото качество на запояване значително подобрява скоростта на пропускане.
c. Модулният дизайн SMEMA поддържа гъвкаво формиране на линии.
d. Пълният компютърен контрол осигурява лесна настройка на параметрите.
д. Автоматичното калибриране на височината на вълната поддържа стабилна производителност.
f. Позиционирането на CCD маркировка подобрява точното подравняване на PCB.
ж. Титаниевото спояващо устройство осигурява издръжлива и надеждна работа.
I.C.T-SS550
I.C.T
| Количество: | |
|---|---|
| Общ преглед на запояване със селективна вълна
I.C.T Онлайн машината за запояване със селективна вълна SS530/550 е високопроизводително решение, създадено в Китай, предназначено за прецизно запояване на печатни платки. Тази система за селективно вълново запояване разполага с фиксирана печатна платка и подвижна платформа за пръскане/запояване, идеални за производство на големи обеми. С пълен компютърен контрол, той позволява лесно регулиране на температурата на спойката, вида на потока и температурата на N2, осигурявайки отлична проследимост. Подкрепен от над 25 години експертен опит, I.C.T обслужва повече от 1600 клиенти в 72 държави, доставяйки надеждно оборудване за подобряване на ефективността на производството. Титановият съд за запояване и немските струйни вентили осигуряват стабилност, което прави тази селективна машина за запояване на печатни платки надежден избор в световен мащаб.
| Списък на оборудването на DIP линията
Машината за селективно вълново запояване разполага с прецизна система за нанасяне на флюс с немски високочестотен импулсен вентил за инжектиране. Тази технология осигурява малки флюсови точки със съдържание на твърдо вещество по-малко от 10%, осигурявайки точно и чисто приложение. Дюзата, монтирана на XY платформа с точност на повторение от 0,02 mm, минимизира отпадъците и подобрява качеството на запояване. Поддържана от резервоар под налягане и SMC пневматични компоненти, тази система поддържа стабилно захранване с поток, което я прави идеална за сложни задачи за запояване на печатни платки.
Ефективното оптимизиране на предварителното загряване е ключова характеристика на тази система за селективно вълново запояване. Снабдена с регулируемо долно предварително нагряване и инфрачервен нагревател отгоре, системата увеличава максимално площта на предварително нагряване за равномерно разпределение на топлината. Цялостният високотемпературен памучен дизайн осигурява стабилност на температурата, докато дизайнът с плъгини за поддръжка позволява обслужване без инструменти. Тази настройка намалява времето за загряване до около 15 минути, повишавайки производителността за селективни операции на машината за запояване на печатни платки.
Усъвършенстваната технология за запояване в машината за запояване със селективна вълна осигурява най-добра производителност. Електромагнитната помпа осигурява стабилни и надеждни върхове на спойка, докато титаниевата вана за спойка предотвратява изтичане и се нагрява бързо с чугунен нагревател. Онлайн система за нагряване N2 подобрява овлажняването на спойка и намалява шлаката, поддържана от софтуерно контролирани настройки за температура, височина на вълната и калибриране. Тази технология осигурява постоянни резултати за производство в голям обем.
Издръжливият дизайн на трансмисията на тази селективна машина за запояване на печатни платки използва специални профили на материала и ролкова система от три части за стабилност. Удебелените персонализирани релси поддържат до 20 кг товари, със система за затягане от страна и отгоре на PCBA, осигуряваща стабилност на дъската. Японските моторни и пневматични компоненти повишават надеждността, докато транспортната буферна зона предотвратява сблъсъци, което го прави стабилен избор за дългосрочна производствена употреба.
Надеждното интегриране на контрола се постига с PLC+ модулна шинна система от висок клас в тази машина за селективно вълново запояване. Тази настройка гарантира стабилност и мащабируемост, отговаряйки на стандартите CE и поддържайки дизайни на Industry 4.0. Глобални висококачествени електрически части и мрежови кабели Cat-6 осигуряват бърза комуникация и чувствителни реакции, което позволява прецизен контрол върху всички параметри на запояване за постоянна производителност.
Удобният за потребителя операционен интерфейс на системата за селективно вълново запояване включва режим на насочено програмиране с CCD бързо програмиране и автоматично идентифициране на дюзите. Той поддържа множество езици като китайски, английски и японски, с визуализация на данни в реално време и превключване с един бутон към CCD наблюдение. Този интуитивен дизайн, комбиниран с програмиране на картина и интелигентна проверка на координатите, опростява работата и подобрява ефективността за всички потребители.
| Спецификация
| Он-лайн селективна вълнова машина за запояване | ||||
| Модел | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Он-лайн модулен | Спрей + предварително загряване и запояване | Спрей + Предварително загряване + Запояване | Спрей + Предварително загряване + Запояване + Запояване | Спрей + Предварително загряване + Запояване + Запояване + Запояване |
| Система за запояване | ||||
| Количество на дюзата | 1 | 1 | 2 | 3 |
| Количество на съда за спояване | 1 комплект | 1 комплект | 2 комплекта | 3 комплекта |
| Двойна гърне (опция) | N/a | опция | опция | опция |
| Мощност на съда за запояване | 2,35kw | 2,35kw | 4.70kw | 7,05kw |
| Flux система | ||||
| Резервоар за съхранение на потока | 1L | 1L | 2L | 2L |
| Поддръжка на потока | Аларма на потока, автоматична | |||
| Напръскайте дюза | Германия Jet Valve (точково и линейно пръскане) 1 комплект | |||
| Размер на пръскането на дюзата | 130um (опция 180um, 210um) | |||
| Скорост на пръскане | 0 ~ 20mm/s | |||
| Скорост на движение на пръскащата дюза | 0 ~ 400mm/s | |||
| Система за предварително загряване | ||||
| Режим на предварително загряване | Горещ въздух и IR | Горещ въздух и IR | Горещ въздух и IR | Горещ въздух и IR |
| Зона за предварително нагряване | Д500*Ш500 мм | Д500*Ш500 мм | Д500*Ш500 мм | Д500*Ш500 мм |
| Зона за предварително загряване | Горен горещ въздух: 2, Долен IR: 1 | |||
| Мощност на долното предварително нагряване | Макс.12kw | |||
| Горна мощност на предварително загряване | Макс.6kw | |||
| Време за загряване | Прибл. 15 минути (настройка 150 ℃) | |||
| Режим на управление | PC+PLC | |||
| Транспортна система | ||||
| Размер на PCB (с приспособление) | 120*60~500*500 мм | |||
| Смяна на PCB | Онлайн | |||
| PCB Top Clearance | 120 мм | |||
| Височина на транспорта | 900 ± 20 мм | |||
| Транспортна ширина | 60 ~ 500 мм | |||
| Размер: мм | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | Д2600*Ш1950*В1480 |
| Тегло | Приблизително: 800 кг | Приблизително: 1200 кг | Приблизително: 1300 кг | Приблизително: 1500 кг |

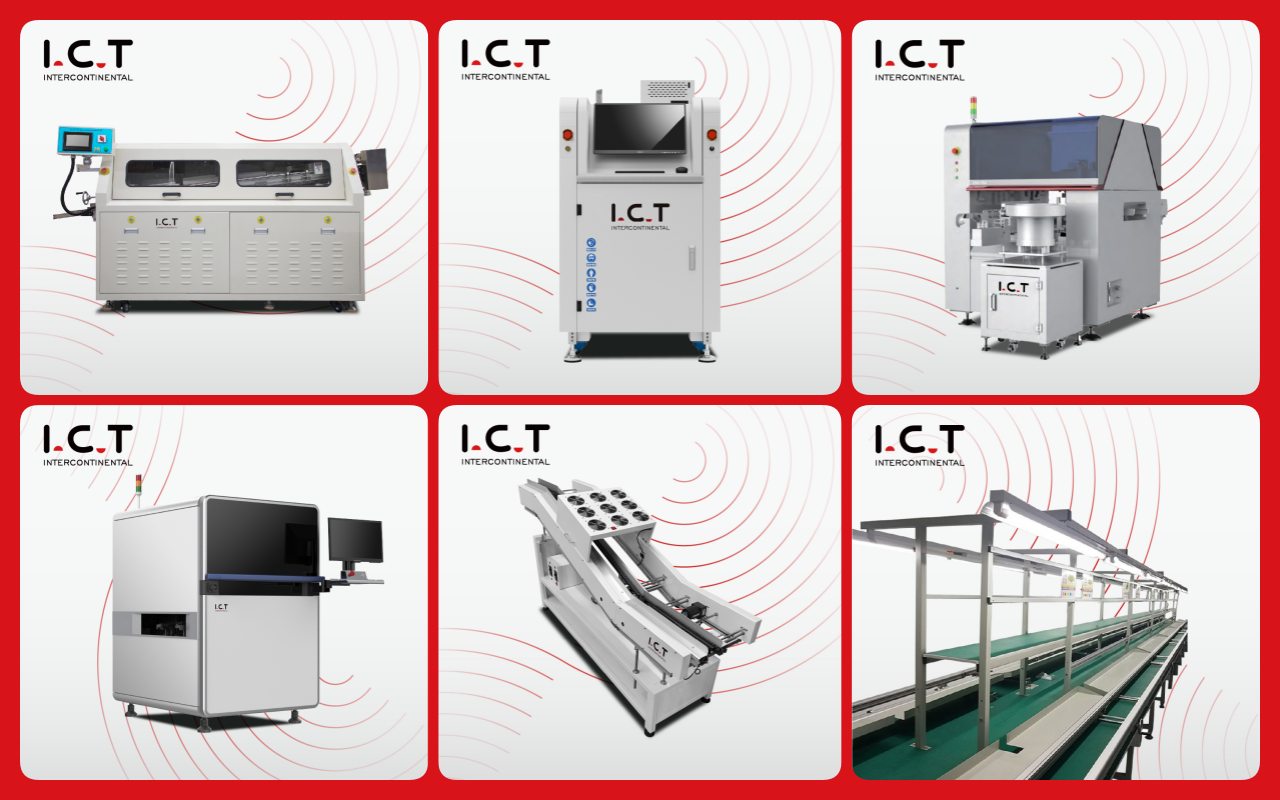

| Списък на оборудването на DIP линията
Нашата DIP производствена линия предлага модерни инструменти за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната DIP линия включва линия за вмъкване на DIP за точно поставяне на компоненти, устройство за зареждане на вълни за плавно влизане на печатни платки, устройство за разтоварване на вълни за безопасно излизане и линия за монтажна лента за финални проверки. Тази висококачествена производствена линия за PCB DIP осигурява стабилна работа, надеждно вмъкване на THT и рентабилен монтаж, отговаряйки на разнообразни нужди на индустрията. С модулни дизайни и глобална поддръжка от I.C.T, той повишава производителността за задачи, извършвани през дупки.
| Име на продукта | Предназначение в DIP линия |
|---|---|
Автоматична машина за вмъкване | Автоматично поставя компоненти върху печатни платки с прецизност за DIP производствена линия. |
Разтопява спойка, за да образува твърди съединения върху печатни платки по време на процеса на добавяне на THT. | |
Селективна машина за запояване | Прилага спойка селективно към специфични зони за точно THT сглобяване |
Проверява спойките и дефектите в поставянето на DIP сглобени печатни платки. | |
Проверява качеството на вътрешната спойка и скритите дефекти в THT компонентите. | |
Тества електрически характеристики и свързаност на сглобената печатна платка. | |
Пренася плавно печатни платки през DIP линията за ефективно сглобяване и проверка. |
| Видео за успеха на клиента
Инженерите на I.C.T пътуваха до Мексико, за да осигурят техническа поддръжка за множество клиенти, предоставяйки услуги за линии за нанасяне на покрития, машини за вълново запояване Acrab350/Acrab450 и машина за селективно запояване SS540. Един клиент, производител на автомобилна електроника, използващ Acrab350, произведе два различни типа PCBA с уникални приспособления, демонстриращи гъвкавостта на машината. Нашият екип осигури безпроблемен монтаж и оптимизирана производителност, отговаряйки на високите стандарти на клиента. Видео, включващо положителна обратна връзка от клиент за селективно запояване, подчертава тяхното удовлетворение от надеждността и ефективността на SS540, отразявайки ангажимента на I.C.T за глобална поддръжка и качествено обслужване.
| Професионално обслужване и обучение
I.C.T предлага цялостно обслужване и обучение за нашите машини за селективно вълново запояване. Нашият екип осигурява монтаж, поддръжка и техническа поддръжка, за да гарантира безпроблемна работа. Обучителните сесии обхващат настройката на машината, настройките на параметрите и отстраняването на неизправности, като помагат на операторите да увеличат максимално ефективността. С над 25 години опит, ние поддържаме клиенти по целия свят, предлагайки дългосрочен растеж чрез редовни актуализации и оптимизация на процеси. Нашата цел е да предоставим решения с нулев риск, гарантирайки, че вашата производствена линия работи без притеснения.
| Похвала на клиента
Клиентите харесват нашите машини за селективно вълново запояване заради изключителната им производителност. Те хвалят нашите инженери за техния експертен монтаж и умения за бързо решаване на проблеми. Надеждността и качеството на запояване на оборудването получават високи оценки, а издръжливата опаковка гарантира безопасна доставка. Клиентите също така оценяват нашата бърза реакция на проблеми, което прави I.C.T доверен партньор в техния производствен процес.
| Индустриални сертификати
Машините за селективно запояване с вълна I.C.T са сертифицирани по стандарти CE, RoHS и ISO9001, гарантиращи най-висока безопасност и качество. Ние също притежаваме множество патенти за нашите иновативни дизайни, отразяващи нашия ангажимент към високи постижения. Тези сертификати гарантират, че нашите продукти отговарят на глобалните производствени изисквания, предоставяйки на клиентите надеждни и екологични решения.
| Относно компанията и фабриката I.C.T
I.C.T е водещ доставчик на решения за електронно производство с над 25 години опит. Базирана в Dongguan, Китай, нашата фабрика се простира на 12 000 m² и има 89 служители, включително 20 инженери. Ние се занимаваме с проучване, развитие и производство вътрешно, обслужвайки над 1600 клиенти в 72 държави. Нашият бърз растеж и строги системи за контрол на качеството гарантират високи стандарти. С регистриран фонд от $30 милиона, ние поддържаме стабилна система за управление на качеството, доставяйки надеждни селективни машини за запояване с вълни в световен мащаб.
