Базираната на правила автоматизирана оптична инспекция (AOI) се проваля на съвременни PCBA линии с висока плътност. Не можете да разчитате на статични прагове, когато проверявате 01005 компоненти или плътно опаковани BGA платки. Откриването на дефекти, управлявано от AI, действа като основно изискване за всяка сериозна операция по технология за повърхностен монтаж (SMT). Високият процент фалшиви повиквания и дългите времена за ръчен преглед убиват скоростта на линията. Те унищожават маржовете на добива и изгарят операторите, което води директно до вторични грешки при проверката.
Производствените мениджъри са изправени пред постоянна битка на производствения етаж. Традиционните детерминистични алгоритми се борят да направят разлика между приемливите вариации на процеса и действителните дефекти на гъсто населени платки. Лека промяна в ситопечата или безвреден остатък от флюс често предизвиква спиране на машината, принуждавайки човешки оператор да провери дали плоскостта е идеално добра.
Ние оценяваме как двама основни играчи проектират своя 3D AOI хардуер и AI софтуер, за да коригират тези пречки. Ще разгледаме точната механика на техните инспекционни глави, техните рамки за машинно обучение и как се представят на активни фабрични етажи. Тази разбивка премахва маркетинговите твърдения, за да се съсредоточи върху вградената производителност, нивата на избягване на дефекти и действителната ефективност на програмирането.

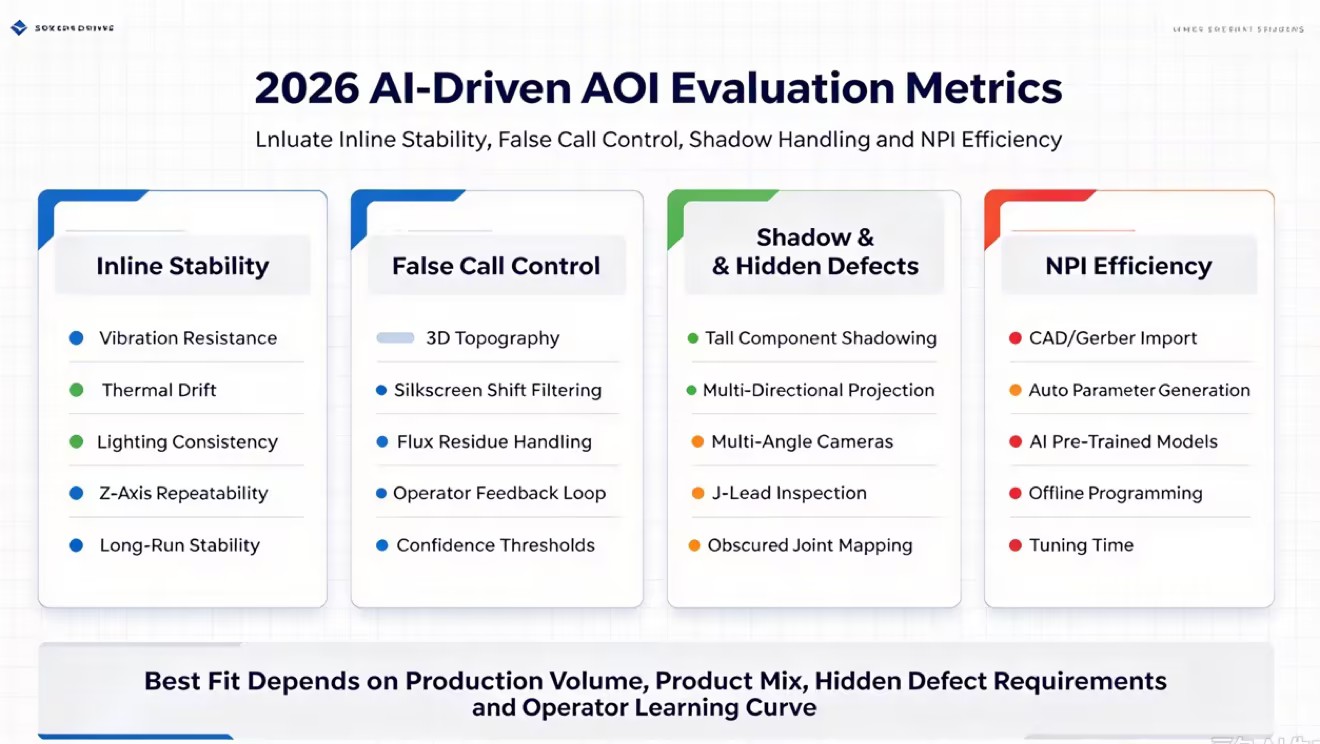

Ефективност на програмиране с изкуствен интелект: Контрастирайте рамката vAI ProVision на Viscom със собствения AI двигател на SAKI по отношение на времето за настройка на въвеждането на нов продукт (NPI) и автоматизираното генериране на програма.
Намаляване на фалшиви положителни резултати и интелигентен преглед: Маркирайте критичните показатели за оценка на това как всяка система прави разлика между приемливи толеранси и критични дефекти и как станциите за преглед, подпомагани от AI, минимизират времето за ръчна проверка.
Дълбока 3D инспекция: Обобщете как и двете марки се справят със скрити дефекти и засенчване на високи компоненти, използвайки усъвършенствани технологии за изображения и интелигентни алгоритми.
Интеграция и мащабируемост: Очертайте готовността на двете платформи за съответствие с интелигентни фабрики, MES интеграция със затворен цикъл и непрекъснато усъвършенстване на машинното обучение.
Съдържание
Производителността на AOI трябва да се измерва на реални SMT линии, а не само чрез разделителна способност на камерата или максимална скорост на проверка. Фабричните вибрации, промените в осветлението и температурните промени могат да повлияят на качеството на изображението и точността на проверката. Една надеждна AOI система трябва да поддържа стабилна производителност при реални производствени условия.
AI помага на AOI системите да разпознават нормалните вариации в спойките и разположението на компонентите, намалявайки ненужните фалшиви повиквания. Модерните системи могат също да се учат от обратната връзка на оператора по време на преглед на дефекти. Това намалява времето за ръчна проверка, намалява натоварването на оператора и подобрява ефективността на проверката с течение на времето.
SAKI съчетава камери с висока разделителна способност с многочестотна проекция с фазово изместване за прецизна 3D инспекция. Многопосочното осветление помага за намаляване на сенките от високите компоненти и подобрява измерването на Z-ос на компоненти и споени съединения, включително скрити зони на PCBA с висока плътност.
SAKI използва AI за импортиране на CAD и Gerber данни, изграждане на библиотеки с компоненти и автоматично създаване на първоначални настройки за проверка. Неговият AI също така анализира 3D данни за спойка, за да открие дефекти като повдигнати проводници, мостове и недостатъчно спояване, намалявайки необходимостта от ръчно програмиране и 2D визуални проверки.
SAKI е много подходящ за производство в голям обем, където стабилната инспекция и ниските нива на фалшиви повиквания са важни. Неговият NPI процес съчетава CAD данни, библиотеки с компоненти, генерирани от AI параметри и автоматична настройка с помощта на реални платки. Въпреки това, операторите може да се нуждаят от допълнително обучение и персонализираните компоненти може да изискват повече данни от проверката, преди AI моделът да стане надежден.
Технологията на сензорната глава в стандартна машина 2026 Viscom AOI представлява високоспециализиран подход за събиране на оптични данни. Viscom разчита в голяма степен на многоъгълни камерни системи, обграждащи централен ортогонален сензор с висока разделителна способност. Този масив работи в тандем с усъвършенствани модули за периферна проекция. Проекторите хвърлят прецизни светлинни модели върху дъската, докато ъгловите камери улавят деформацията на тези модели върху компонентите.
Viscom проектира тази хардуерна конфигурация специално за идентифициране на скрити дефекти. Ъгловите камери надникват под ръбовете на определени компоненти и инспектират филията на J-оловните пакети, които остават скрити от поглед отгоре надолу. Дълбоката 3D инспекция разчита изцяло на тези многоперспективни данни. Системата възстановява високоточен 3D модел на PCBA, позволявайки на софтуера да измерва обема на спойка и копланарността на компонентите с изключителна прецизност.
VAI ProVision на Viscom използва AI за анализиране на CAD данни и автоматично създаване на настройки за инспекция въз основа на типове компоненти и IPC стандарти. Намалява ръчната работа като чертане на зони за проверка и задаване на ограничения на височината, като помага на инженерите да създават програми за проверка по-бързо и да се фокусират върху по-сложни компоненти.
Viscom е много подходящ за производство с висока смесица и висока надеждност, като например автомобилно и космическо производство. Неговият софтуер vAI ProVision поддържа по-бързи NPI и чести смени на продукта, докато многоъгълната инспекция помага да се изпълнят строгите изисквания за инспекция. По-сложните задачи за проверка обаче може да изискват допълнителна настройка и системна интеграция.
За да разберем разликите в хардуера и софтуера, можем да разгледаме как двете системи подхождат към процеса на проверка:
Системна функция | Архитектура SAKI | Viscom Architecture |
|---|---|---|
Дизайн на първичния сензор | Ортогонален с висока разделителна способност с фазово изместване | Ортогонална комбинация с многоъгълна камера |
Стратегия за смекчаване на сянка | Многопосочна структурирана светлинна проекция | Физическа инспекция с камера под ъгъл и проекция на ресни |
NPI Software Engine | Централизирана автоматична настройка на AI | vAI ProVision децентрализирани модели |
Идеална производствена среда | Непрекъснати серии с голям обем и ниска смес | Висока смесица, висока надеждност (автомобили/космически) |
Увеличаването на възможностите на vAI ProVision често изисква дълбока интеграция със собствените инструменти за управление на данни на Viscom. Хардуерният отпечатък на сензорната глава с множество ъгли също може да бъде по-голям от конкурентните системи, което изисква внимателно интегриране в съществуващите SMT линии. Комплексните AI оценки, използващи данни от всички ъглови камери, въвеждат едновременно натоварване на обработката, което незначително влияе върху времената на цикъла на изключително плътни дъски.
Сравняването на машина SAKI срещу Viscom AOI изисква анализиране на това как съответните им невронни мрежи филтрират приемливите вариации на печатни платки. Изместванията на копринения екран, остатъците от флюса и незначителното обезцветяване на субстрата предизвикват фалшиви положителни резултати в наследените системи. SAKI използва силно централизиран AI модел, който филтрира тези визуални аномалии, като дава приоритет на 3D топографски данни пред 2D цветови вариации. Невронните мрежи на Viscom използват данните от многоъгълни изображения за кръстосани препратки към аномалии, като гарантират, че сянка, причинена от остатъци от флюс, не се тълкува погрешно като липсващо филе на спойка.
Гранулираният контрол върху праговете на доверие на AI се различава между двете платформи. Viscom предоставя на инженерите подробни плъзгачи за регулиране на строгостта на моделите vAI ProVision, което позволява бързи настройки в движение. Системата на SAKI автоматизира тези прагове въз основа на цикъла на непрекъснато обучение, като изисква по-малко ръчна намеса, но предлага малко по-малко възможност за незабавно ръчно преодоляване. И двете системи се справят ефективно с дълбока 3D инспекция за скрити дефекти, въпреки че физическите ъгли на камерата на Viscom осигуряват предимство при проверка на изключително сложни PCBA геометрии със сериозни засенчвания.
И SAKI, и Viscom използват системи за преглед, подпомагани от AI, за да намалят времето за ръчна проверка. SAKI предоставя ясни 3D дефектни и референтни изображения, докато Viscom предлага множество изгледи на камерата и по-подробни данни за проверка. И двете системи могат да се учат от обратната връзка на оператора, за да намалят повтарящите се фалшиви повиквания с течение на времето.
И двете системи използват CAD и Gerber данни за офлайн програмиране, но техните работни процеси се различават. SAKI използва структуриран процес на настройка на AI, който се фокусира върху стабилна проверка, докато vAI ProVision на Viscom използва предварително обучени AI модели за по-бързо създаване на програми и намаляване на ръчната настройка по време на NPI.
SAKI и Viscom поддържат IPC-CFX за интеграция с MES и друго SMT оборудване. И двете системи могат да споделят AOI данни със SPI и Pick-and-Place машини, за да идентифицират промените в процеса и да поддържат автоматични корекции. Това помага за намаляване на дефектите и подобряване на производствения контрол.
SAKI и Viscom подхождат към предизвикателството на производството на електроника с различни инженерни философии. SAKI дава приоритет на стабилната оптична хардуерна стабилност и силно централизирана, автоматизирана настройка на AI за постигане на максимална вградена последователност. Viscom се фокусира силно върху придобиването на многоъгълни сензори и бързото внедряване на софтуер чрез vAI ProVision, за да доминира в среди с висока смесица и висока сложност.
Съоръженията, даващи приоритет на дългите производствени серии, съществуващата съвместимост на флота SAKI и абсолютната устойчивост на променливи на околната среда, трябва да включат SAKI в краткия списък. Среди, изискващи бързи NPI обрати, стриктно 3D съответствие за скрити дефекти и детайлен контрол върху AI параметрите ще намерят архитектурата на Viscom за много ефективна.
За да продължите с оценката на AOI, изпълнете следните стъпки:
Компилирайте тестова партида от вашите най-сложни PCBA, по-специално включително платки с известни исторически дефекти.
Планирайте вградени изпитания с двамата доставчици на вашия активен SMT етаж, за да измерите действителното намаляване на фалшивите повиквания при реални топлинни и вибрационни условия.
Оценете софтуерния интерфейс с вашите настоящи машинни оператори, за да прецените кривата на обучение и да прегледате ергономичността на станцията.
Проверете съвместимостта на IPC-CFX с вашата съществуваща система за изпълнение на производството (MES), за да гарантирате правилните функции за регистриране на данни в затворен цикъл.
О: Viscom интегрира невронни мрежи с данни за 3D периферна проекция. AI анализира многоъгълната 3D топография на компонент или спойка. Вместо да разчита на твърди геометрични правила, моделът за машинно обучение разбира естествената вариация на приемливите филета на спойка и разположението на компонентите. Това му позволява да прави разлика между истински критични дефекти и приемливи вариации на процеса, драстично намалявайки фалшивите аларми и времето за ръчен преглед.
О: Viscom обикновено предлага по-бърза обработка на NPI поради своя софтуер vAI ProVision, който агресивно прилага предварително обучени AI модели към импортирани CAD данни, за да генерира автоматично параметри за проверка. SAKI разполага с инструменти за автоматично програмиране, но неговият работен процес изисква по-методична фаза на настройка, управлявана от AI, на първите няколко физически платки, като дава приоритет на дългосрочната стабилност пред скоростта на незабавна настройка.
A: Да. И двете платформи са напълно оборудвани за интелигентни фабрични екосистеми. Те поддържат стандартни за индустрията комуникационни протоколи, включително IPC-CFX и SECS/GEM. Това позволява безпроблемна интеграция със съществуващите системи за изпълнение на производството (MES) за регистриране на данни в реално време, проследимост и обратна връзка в затворен цикъл с друго SMT оборудване.
О: И двете машини използват усъвършенствани изображения за картографиране на топографията на дъската. SAKI използва многопосочна структурирана светлинна проекция, за да елиминира сенките, причинени от високи компоненти. Viscom използва многоъгълна камера система, съчетана с периферна проекция, за да надникне физически под ръбовете на компонентите. След това интелигентни алгоритми реконструират тези данни в прецизен 3D модел, за да инспектират неясни спойки.
О: Поддръжката на хардуера включва рутинно оптично калибриране, почистване на сензорните лещи и проверка на подравняването на проектора, за да се гарантира точността на Z-ос. Поддръжката на софтуера е също толкова критична. Инженерите трябва непрекъснато да актуализират централизираните библиотеки с компоненти и да управляват дрейфа на AI модела, като подават на системата нови данни, когато доставчиците на компоненти или производителите на печатни платки се променят.
A: AI моделите се адаптират чрез непрекъснати възможности за обучение и интелигентни вериги за обратна връзка за преглед. Когато оператор класифицира аномалия на нов компонент като фалшиво положителна, системата актуализира своето вътрешно тегло. Инженерите актуализират централизирани библиотеки с компоненти офлайн, като подават AI CAD данни и примерни изображения на новите части, без да спират активното производство.
