Сглобките на печатни платки с висока плътност и екстремната миниатюризация на компонентите до метрични размери 01005 и 0201 не оставят нулево поле за грешка на фабричния етаж. Строгите стандарти за съответствие в автомобилния, космическия и медицинския сектор превърнаха производството без дефекти от конкурентно предимство в строго базово изискване. Производителите постоянно се борят да балансират скоростта на проверката с абсолютната точност. Поддържането на тактовото време на линията поддържа производствените квоти в правилния план, но елиминирането на нивата на бягство и минимизирането на фалшивите обаждания, които затрудняват ръчните преработващи станции, е също толкова важно за цялостния добив.
Оценяването на оптималната система за автоматизирана оптична инспекция (AOI) изисква преминаване далеч отвъд основните претенции в спецификациите. Производствените инженери трябва да анализират техническите реалности, ограниченията на физическия отпечатък и действителните възможности за пропускателна способност. Този анализ разбива производствените компромиси между двама лидери в индустрията. Разбирането на нюансите на разгръщането на Koh Young срещу MEK AOI машина осигурява яснотата, необходима за оптимизиране на вашите линии за повърхностен монтаж (SMT) за 2026 г. и след това.
Измерване срещу инспекция: Koh Young разчита на истинска 3D профилометрия (интерферометрия на Moiré) за абсолютно измерване, което го прави златен стандарт за сложни, високонадеждни SMT линии.
Гъвкавост срещу специализация: MEK предлага изключително гъвкави 5D/3D системи с изключително многоъгълно осветление, осигурявайки силно предимство при платки със смесена технология (SMT и THT).
Реалност на пропускателната способност: Докато MEK често осигурява по-бързо получаване на необработени изображения, управляваното от AI филтриране на дефекти на Koh Young драстично намалява времето за вторичен ръчен преглед, което често води до по-висока ефективна пропускателна способност на линията.

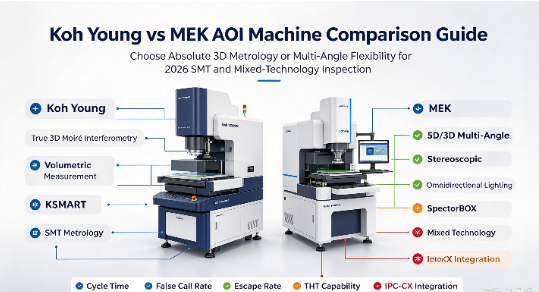

Съпоставяне на флагмански модели: Оценката често се свежда до серията Zenith на Koh Young (напр. Zenith 2, Zenith Alpha) срещу модулните системи ISO-Spector и SpectorBOX на MEK.
Цена-производителност: MEK обикновено представя по-нисък първоначален CapEx и по-бързо разгръщане за среда с голям микс/нисък обем (HMLV), докато по-високата първоначална инвестиция на Koh Young се компенсира от превъзходна защита на добива в приложения с голям обем/нисък микс (HVLM) или критични за мисията приложения.
Съдържание
Традиционните 2D AOI системи проверяват само осите X и Y, така че могат да пропуснат дефекти, свързани с височината, и могат да бъдат повлияни от цветове на печатни платки или отразяващи компоненти. Истинският 3D AOI добавя измерване по Z-ос за откриване на повдигнати проводници, проблеми с копланарността и дефекти в обема на спойка. Осигурява по-точно измерване за сложни и с висока плътност печатни платки.

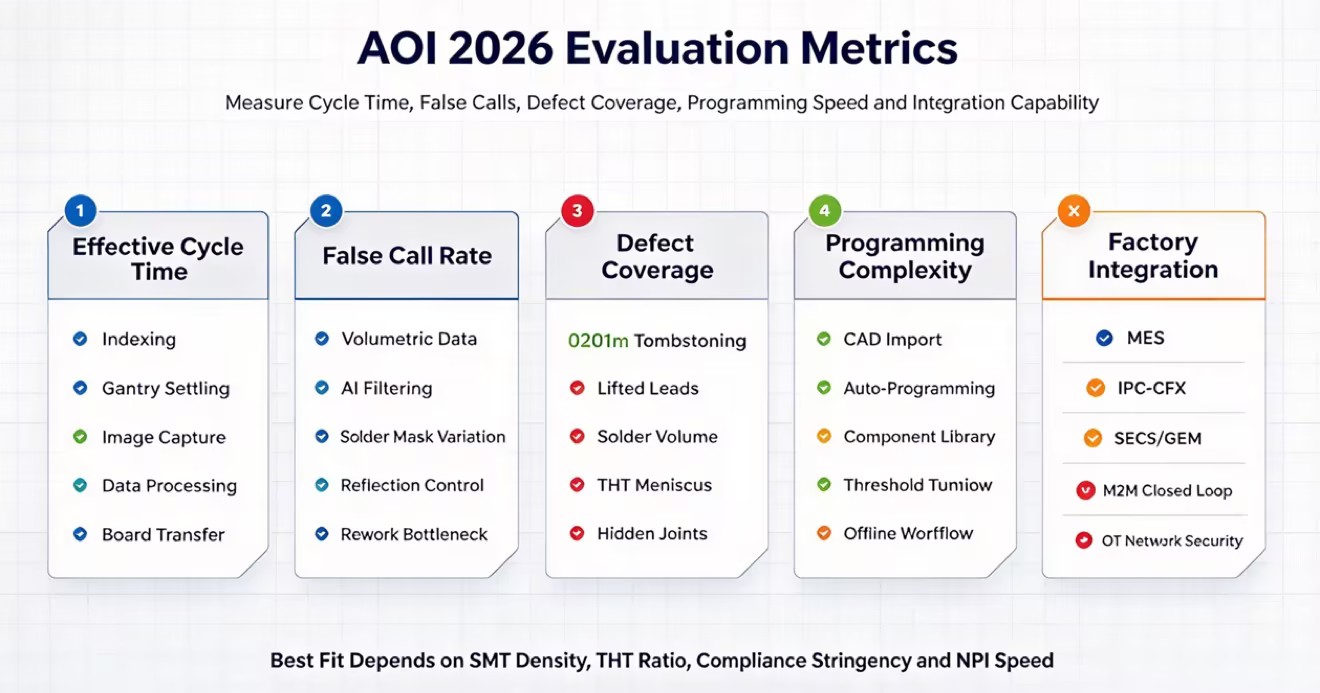

Скоростта на AOI зависи не само от времето за сканиране на камерата. Зареждането на платката, затягането, движението на портала, заснемането на изображение, обработката на данни и прехвърлянето на платката влияят върху общото време на цикъла. Фалшивите обаждания също могат да забавят производството, тъй като операторите трябва да ги преглеждат ръчно. Добрата AOI система трябва да балансира бързата проверка с ниските нива на фалшиви повиквания.
Съвременните AOI системи използват AI за откриване на дефекти и идентифициране на промени в процеса, преди те да причинят проблеми с качеството. Чрез проследяване на промените в позицията на компонента, обема на спойка и височината на Z-ос, AI може да предупреди операторите, когато производството започне да се отклонява. Edge AI може да обработва тези данни бързо и да помогне на фабриките да подобрят контрола на качеството, без да забавят производствената линия.
Koh Young използва многопосочна технология Moiré, за да инспектира PCB компонентите от няколко ъгъла, намалявайки сенките, причинени от високи компоненти. Той създава 3D данни за измерване на височината, площта и обема на компонентите и спойките. Това помага за откриване на малки дефекти на плътни печатни платки и поддържа проверка въз основа на IPC стандартите.
Серията Koh Young Zenith включва Zenith 2, Zenith Alpha и Zenith UHS за различни инспекционни нужди. Оптичните разделителни способности варират от 15 µm до 10 µm, като опцията 10 µm е предназначена за малки 0201 метрични компоненти и микро-BGA. Камерите с висока разделителна способност и твърдите портални системи също спомагат за поддържането на стабилна 3D инспекция при високи скорости.
Софтуерната интеграция е основна отличителна черта за всяка Koh Young AOI машина . Софтуерната екосистема KSMART осигурява централизиран център за управление на качеството в цялата фабрика. Задвижваният от AI инструмент Koh Young Auto Programming (KAP) драстично намалява времето, необходимо за настройка на нови профили на платка. KAP автоматично разпознава компоненти от CAD данни и прилага правилните параметри за проверка въз основа на обширна централизирана база данни.
Освен това свързаността от машина към машина (M2M) позволява на системата да подава данни от измерванията в реално време обратно към системите за инспекция на паста за запояване (SPI) и машините Pick-and-Place. Тази комуникация в затворен цикъл автоматично коригира отместването на разположението и отклоненията в обема на поставяне в движение. Ако AOI открие постоянно изместване на разположението, той изпраща команда за отместване директно на монтажника, коригирайки проблема без човешка намеса.
Системите на Koh Young процъфтяват в производствени сектори с нулева толерантност. Абсолютните възможности за измерване ги правят първокласен избор за автомобилна електроника, където повреда на компонент може да доведе до катастрофални проблеми с безопасността. Изпълнителите в областта на космическата и отбранителната промишленост разчитат на тази технология, за да отговорят на строгите регулаторни изисквания за документация.
Производителите на медицински устройства използват метрологията с висока разделителна способност, за да осигурят безупречно функциониране на жизненоважни импланти и монитори. В допълнение, мобилните PCBA съоръжения с ултра-висока плътност се възползват от способността на системата да проверява микроскопични компоненти, плътно опаковани един до друг, без смущения в сенките. Когато се изисква абсолютна сигурност, истинската 3D метрология осигурява необходимите обективни данни.
MEK използва 5D/3D изображения и многоъгълно осветление за гъвкава проверка на печатни платки. Неговата система от 9 камери комбинира една горна камера с осем странични камери за проверка на скрити споени съединения, високи компоненти, J-изводи и крила на чайка. Този дизайн помага за откриване на дефекти, които стандартните камери отгоре надолу може да пропуснат.
MEK ISO-Spector M1A съчетава 3D инспекция, AI и високоскоростна обработка на изображения. SpectorBOX предлага гъвкава проверка отгоре надолу или отдолу нагоре за вълнови и селективни линии за запояване. Неговият висок просвет по Z-ос също така поддържа платки с големи кондензатори, радиатори и други високи компоненти.
MEK може да проверява както SMT, така и THT модули, което го прави подходящ за платки със смесена технология. Проверката отдолу нагоре помага за откриване на недостатъчна спойка, мостове, дефекти в дупките и други проблеми на вълнообразно споени щифтове. Неговото гъвкаво осветление също така подобрява инспекцията около големи THT компоненти.
MEK е много подходящ за производство с голям микс и малък обем, където дизайнът на печатни платки и типовете компоненти се променят често. Неговата гъвкава система за проверка може да обработва SMT, THT, тежки медни платки и различни размери на компонентите. Това го прави полезен за производители на договори и производство на промишлена електроника.
MEK използва високоскоростни камери за бързо заснемане на 2D/3D изображения, което му дава предимство в скоростта на необработено сканиране. Koh Young обработва по-големи 3D набори от данни от Moiré проекции, но по-новият GPU и технологията Edge AI са подобрили скоростта на обработка. И двете системи могат да поддържат ефективна проверка на сложни модули на печатни платки.
Koh Young е силен в инспекцията на SMT, тъй като неговите 3D измервания могат да открият малки дефекти като 0201 надгробна плоча и проблеми с обема на спойка. MEK се представя добре с THT и високи компоненти, тъй като неговите странични камери могат да инспектират конектори, запоени съединения и области, скрити от камерите отгоре надолу.
Koh Young използва 3D измервания на височина и обем, за да идентифицира дефекти и да намали фалшивите повиквания. MEK използва AI алгоритми, за да отдели реалните дефекти от визуалните разлики, причинени от цветове на PCB или отразяващи компоненти. И двете системи имат за цел да намалят фалшивите повиквания и да попречат на дефектните платки да преминат проверка.
Koh Young използва KAP софтуер за създаване на програми за инспекция от CAD данни и автоматично задаване на параметри за инспекция. MEK използва адаптивна библиотека с компоненти, която дава на инженерите повече контрол върху осветлението и настройките за проверка. И двете системи поддържат MES интеграция чрез стандартите SECS/GEM и IPC-CFX.
И Koh Young, и MEK предоставят глобална техническа поддръжка и услуги за резервни части. Koh Young използва регионални центрове за поддръжка и дистанционна диагностика, докато MEK работи чрез регионални дистрибутори и партньори за интеграция. Купувачите трябва да сравнят времето за реакция на местните инженери, наличността на резервни части и споразуменията за ниво на обслужване (SLA) преди покупка.
Измерение на оценката | Ко Йънг | MEK (Marantz) | Оперативно въздействие |
|---|---|---|---|
Основна технология | Истинска 3D моаре интерферометрия | 5D/3D многоъгълен стереоскопичен | Определя абсолютното измерване спрямо способността за визуална проверка. |
SMT улавяне на дефекти | Изключителен (микрокомпоненти) | Силен | Критичен за мобилни и медицински PCBA с висока плътност. |
THT / високи компоненти | Умерено (ограничения на сенките) | Изключителен (система с 9 камери) | Диктува производителността на смесени технологични и индустриални платки. |
Фалшива скорост на повикване | Почти нула (обемни данни) | Ниско (филтрирано с AI) | Директно въздейства върху тесните места при ръчна преработка и ефективната производителност. |
Метод на програмиране | AI автоматично програмиране (KAP) | Персонализирана библиотека | Влияе върху скоростта на NPI (Въвеждане на нов продукт) и обучението на оператора. |
Хлабина по ос Z | Стандартно разрешение за SMT | Опции за голям клирънс | Определя способността за проверка на платки с масивни радиатори или релета. |
Основното концептуално решение се свежда до избора между твърд контрол на процеса и гъвкава адаптивност. Внедряването на технологията Koh Young означава ангажиране с абсолютна метрология. Решението е да се измерва всяко физическо измерение на дъска, за да се гарантира съответствие с безпардонните индустриални стандарти. Този строг контрол е необходим за среди, където единичен дефект е неприемлив, като космическо или медицинско производство.
Обратно, внедряването на технологията MEK означава приоритизиране на гъвкавостта. Това е решение да се изгради силно адаптивен процес на инспекция, способен да се справи с непредвидими продуктови смеси, тежки THT компоненти и разнообразни оформления на платки. Производителите трябва да съгласуват своя избор на машини директно с доминиращата производствена реалност. Съоръжение с голям обем, работещо с идентични платки за смартфони, се нуждае от стриктна стандартизация, докато производител на договор, който произвежда петдесет различни продукта на седмица, се нуждае от гъвкави производствени възможности.
Нито една машина не е универсално превъзходна във всички производствени среди. Оптималният избор зависи изцяло от специфичната сложност на платката, съотношението на SMT към THT компонентите и строгостта на изискванията за съответствие на индустрията. Изберете Koh Young, ако вашето съоръжение произвежда критични SMT платки с висока плътност, където абсолютното 3D измерване и управлението на процеса в затворен цикъл са задължителни, за да отговарят на автомобилните или медицински стандарти. Изберете MEK, ако управлявате съоръжение за производство на високо миксирани договори, работещо с различни типове платки, тежки THT компоненти и изисквате изключително гъвкава система, способна на бързи промени.
Компилирайте тестова партида от вашите най-сложни, предразположени към дефекти печатни платки, които да служат като стандарт за сравнение.
Планирайте демонстрации на живо и с двамата доставчици, за да пуснете вашите бенчмарк платки и да запишете действителното необходимо време за програмиране.
Измерете процента на фалшивите повиквания и процента на изход по време на теста на живо, за да изчислите истинската ефективна пропускателна способност за вашия специфичен продуктов микс.
Проверете вашето производствено пространство и мрежова инфраструктура, за да осигурите съвместимост с физическия отпечатък и изискванията за интегриране на MES на избраната машина.
A: Koh Young използва многопосочна Moiré интерферометрия, за да улови абсолютни 3D обемни измервания на всеки компонент и спойка. MEK използва многофункционални 5D/3D стереоскопични камери с множество ъгли, които превъзхождат при проверка на сложни геометрии и скрити фуги, използвайки многопосочно осветление.
О: MEK обикновено се представя по-добре за THT приложения. Техните системи предлагат опции за проверка отдолу нагоре, модулност за линии за вълново запояване и многоъгълни странични камери с висок просвет, които инспектират високи компоненти и тежки индустриални конектори без смущения в сенките.
A: Да. И двете марки напълно поддържат модерни фабрични стандарти за интеграция, включително IPC-CFX и SECS/GEM протоколи. Те улесняват безпроблемната комуникация между машината, позволявайки на AOI да подава данни в реално време обратно към оборудването за инспекция на паста за запояване и вземане и поставяне.
A: Да. Докато те използват стереоскопични изображения, а не абсолютна метрология на Moiré, техните усъвършенствани алгоритми и камери с висока разделителна способност отгоре надолу откриват точно микродефекти, надгробни камъни и мостове върху плътно опаковани модули за повърхностен монтаж.
О: Koh Young свежда до минимум фалшивите обаждания, като разчита на стриктни, обективни обемни измервания, а не на визуална интерпретация. MEK намалява фалшивите обаждания чрез използване на усъвършенствани алгоритми за филтриране, които се научават да разграничават действителните структурни дефекти и безобидни визуални аномалии като различни цветове на маска за запояване.
