При производството с висока плътност на технологията за повърхностен монтаж (SMT), финансовото въздействие на фалшивите обаждания и дефектите се увеличава експоненциално с миниатюризацията на компонентите. При поставянето на компоненти 0201m и 01005 инженерните екипи и екипите по качеството се борят да балансират пропускателната способност на проверката с абсолютна прецизност. Наследените системи за автоматизирана оптична инспекция (AOI) разчитат до голяма степен на ръчна настройка на прага. Това води до умора на оператора, непоследователна класификация на дефектите и производствени затруднения по време на въвеждането на нов продукт (NPI).
Разрешаването на тези тесни места изисква оценка на следващото поколение 3D AOI платформи. Този анализ сравнява оптичния хардуер, управляваните от AI софтуерни екосистеми и оперативните реалности на архитектурите Pemtron и SAKI. Ние оценяваме как различните проекционни технологии и модели на машинно обучение влияят върху откриването на дефекти в завода. Ще научите коя система се съгласува най-добре с конкретни производствени среди, позволявайки на вашия екип да оптимизира скоростта на линията, без да жертва контрола на качеството.
Хардуерната архитектура диктува базовата прецизност: Pemtron използва усъвършенстван цветен модел Moiré 3D проекция за много детайлно профилиране на спойката, докато SAKI набляга на твърда портална стабилност и високоскоростно заснемане на изображение за постоянна повторяемост.
Внедряването на AI се различава по обхват: И двете платформи използват машинно обучение, но тяхното приложение варира - Pemtron се фокусира силно върху автоматичното програмиране и намаляването на времето за настройка на NPI, докато SAKI дава приоритет на филтрирането на дефекти, управлявано от AI, за да минимизира честотата на фалшивите повиквания.
Компромиси между пропускателна способност и разделителна способност: Изборът между тези системи изисква съпоставяне на зрителното поле (FOV) на машината и възможностите за разделителна способност на камерата (напр. 12MP срещу 25MP) към вашите специфични изисквания за скорост на линията и плътност на компонентите.
Готовност за интелигентна фабрика и синергия със затворен цикъл: И двете системи поддържат стандартите Industry 4.0 (IPC-CFX, Hermes), но способността им да се интегрират безпроблемно със съществуващите системи за инспекция на спойваща паста (SPI) и автоматизирана рентгенова инспекция (AXI) диктува истински контрол на процесите в затворен цикъл.
Съдържание
AOI системите трябва да балансират фалшивите повиквания и пропуснатите дефекти. Твърде много фалшиви повиквания увеличават ръчния преглед и натоварването на оператора, докато пропуснатите дефекти могат да доведат до проблеми с качеството и разходи за гаранция. Производителите трябва да тестват системите AOI с реални производствени платки, за да потвърдят, че могат да намалят фалшивите аларми, като същевременно откриват топки за спояване, мостове и недостатъчно количество спойка.
Скоростта на проверка на AOI трябва да съответства на останалата част от SMT линията, за да се избегнат производствени затруднения. По-голямото зрително поле (FOV) може да инспектира повече компоненти наведнъж и да намали времето на цикъла, но качеството на изображението и точността на Z-ос трябва да останат стабилни. Производителите трябва да балансират FOV, скоростта на проверката и сложността на PCB при избора на система.
Бързото въвеждане на нови продукти (NPI) помага на производителите да се справят с честите промени на продукта. Съвременните AOI системи могат да импортират ODB++ или Gerber данни, да идентифицират компоненти и автоматично да създават основни настройки за проверка. Това намалява ръчното програмиране и може да съкрати времето за настройка от дни до часове.

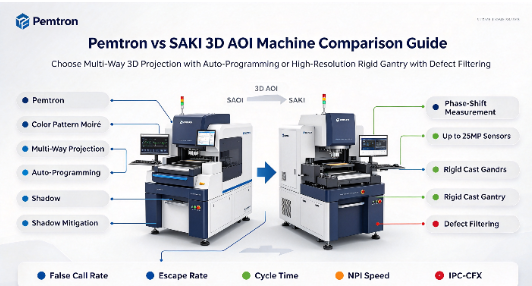

Когато оценяваме системата Pemtron срещу SAKI AOI , основната разлика е в техните методи за оптично улавяне. Pemtron разчита в голяма степен на многопосочна проекция и технологията Moiré на цветния модел. Този подход проектира прецизни решетки върху печатната платка от различни ъгли. Тъй като тези светлинни шарки удрят извити филета на спойка или тела на компоненти, линиите се деформират. Камерата улавя тази деформация и софтуерът изчислява точната височина и обем въз основа на фазовото изместване на решетката.
Тази мултипрожекционна стратегия превъзхожда елиминирането на сенчестите ефекти. Високи компоненти като електролитни кондензатори, релета или големи съединители често блокират светлината да достигне до съседни микропасиви. Чрез прожектиране на светлина от четири или осем различни ъгъла, Pemtron гарантира, че всяка спойка получава адекватно осветление. Това предотвратява слепи петна и позволява точно 3D профилиране дори в гъсто населени региони на борда.
SAKI комбинира 12MP до 25MP камери с висока разделителна способност с технология за измерване на фазово изместване, за да инспектира малки компоненти като 0201m. Телецентричните лещи помагат за поддържане на точни измервания в цялото зрително поле (FOV), позволявайки на системата да балансира скоростта на проверка с детайлите, необходими за микрокомпонентите и спойките.
Стабилните конструкции на машината помагат за предотвратяване на влиянието на вибрациите върху качеството на AOI изображението. SAKI използва твърд дизайн на портала за подобряване на стабилността по време на високоскоростно сканиране, докато Pemtron използва линейни двигатели и прецизни енкодери за плавно движение. И двата дизайна поддържат повтаряща се проверка, но използват различни подходи за контрол на вибрациите и движението.
Pemtron използва AI, за да ускори настройката за въвеждане на нов продукт (NPI). Софтуерът импортира CAD данни, идентифицира компонентни пакети и автоматично прилага подходящи настройки за проверка. Инженерите трябва само да прегледат и коригират предложените параметри, докато системата може да се поучи от тези промени, за да подобри бъдещото програмиране и да намали времето за настройка.
Докато Pemtron се фокусира върху програмната страна, SAKI AOI Systems внедрява AI предимно за филтриране на дефекти по време на производството. SAKI обучава своите невронни мрежи върху милиони споени съединения в реалния свят. AI разбира фините визуални разлики между критичен дефект и доброкачествена аномалия, действайки много като опитен човешки инспектор.
Различните остатъци от флюс често задействат фалшиви аларми за недостатъчно спояване на стари машини. AI на SAKI разпознава текстурата и моделите на отражение на потока. Той потиска алармата, позволявайки на борда да премине без намеса на оператор. Това целенасочено приложение на машинно обучение директно атакува честотата на фалшивите повиквания, освобождавайки персонала за контрол на качеството да се съсредоточи върху действителните отклонения на процеса, вместо да преследва призрачни дефекти.
Високите конектори, кондензатори и радиочестотни екрани могат да създават сенки, които скриват близките малки компоненти от камерите отгоре надолу. Усъвършенстваните 3D AOI системи използват камери със страничен ъгъл и многопосочно осветление, за да инспектират тези зони. Това подобрява видимостта на спойката и намалява слепите петна върху платките с висока плътност.
Малки компоненти като 0201m и 01005 изискват проверка с висока разделителна способност. 3D AOI системите използват прецизни измервания по Z-ос, за да открият малки промени във височината и дефекти, като например надгробни паметници. Това помага да се предотврати преминаването на лоши запоени връзки към следващия производствен етап.
3D AOI системите измерват обема, височината и формата на спойката, вместо само да проверяват дали има спойка. Това помага за откриване на недостатъчно количество спойка, прекомерно количество спойка и евентуално свързване, което може да е трудно да се види при 2D проверка. Точното 3D измерване също така поддържа изискванията за инспекция на IPC-A-610 клас 3.
За да се опрости процеса на оценка, следващите таблици разбиват основните архитектурни разлики и специфичните стратегии за откриване на дефекти, използвани от съвременните 3D AOI платформи.
Функция / Възможност | 3D AOI архитектура на Pemtron | SAKI 3D AOI архитектура |
|---|---|---|
Първична 3D технология | Моаре проекция на цветен модел (многопосочна) | Измерване на фазово изместване със сензори с висока разделителна способност |
Разделителна способност на камерата | Високоскоростен CMOS (обикновено 12MP - 15MP) | Опции за ултрависока разделителна способност (до 25MP) |
Механична структура | Прецизни линейни двигатели, плавен контрол на движението | Тежък твърд лят портал за максимална стабилност |
AI Фокусна област | Автоматично програмиране, поглъщане на CAD, скорост на NPI | Филтриране на дефекти, потискане на фалшиви повиквания |
Смекчаване на сянка | 8-посочната проекция елиминира слепите точки | Странични камери и оптимизирани ъгли на осветяване |
Тип дефект | Предизвикателство за откриване | Стратегия за 3D AOI решение |
|---|---|---|
Надгробен камък (01005) | Компонентът е твърде малък за 2D откриване на ръбове. | Картографирането на височината по Z-ос открива повдигане на микронно ниво. |
Недостатъчно филе на петата | Скрит зад повода на крилото на чайка. | Многоъгълна проекция осветява зад водещия. |
Проблеми с копланарността (BGA) | Дефектите са изцяло скрити под опаковката. | Измерване на наклона на горната повърхност на опаковката по ос Z. |
Обединяване на потока | Имитира отражението на действителната спойка. | AI невронните мрежи класифицират текстурата на потока спрямо спойката. |
Pemtron и SAKI поддържат M2M комуникационни стандарти като IPC-CFX и Hermes. Тези стандарти позволяват на машините на AOI да споделят данни за дефекти с MES и друго производствено оборудване в реално време. Това помага на инженерите да наблюдават тенденциите в качеството, да идентифицират производствените проблеми по-рано и да намалят ненужния брак.
Свързването на SPI, AOI и AXI данни помага на производителите да намерят по-бързо източника на дефекти на PCB. SPI проверява спояващата паста, AOI открива видими дефекти, а AXI проверява скрити спояващи съединения, като тези под BGA. Споделянето на тези данни в производствената линия поддържа по-бързо решаване на проблеми и по-добър контрол на процеса.
Редовното калибриране помага на машините AOI да поддържат точността на проверката във времето. Прахът, температурните промени и по-слабото LED осветление могат да повлияят на камерите и измерванията по Z-ос. Съвременните системи използват автоматични инструменти за калибриране, за да регулират фокуса на камерата, осветлението и 3D измерванията, като помагат за намаляване на отклонението на измерванията и фалшивите повиквания.
Ясните софтуерни интерфейси и подходящото обучение помагат на операторите да преглеждат дефектите по-точно. Съвременните AOI системи могат да показват 3D изображения на дефекти, референтни изображения и подчертани проблемни зони, като повдигнати проводници или запоени мостове. Това прави дефектите по-лесни за разбиране, намалява умората на оператора и подобрява последователността на инспекцията в различните смени.
Изборът на правилната платформа за проверка изисква съвпадение на възможностите на машината с вашите специфични производствени предизвикателства. Следвайте тези приложими стъпки, за да финализирате оценката си:
Проверете текущите си данни за дефекти, за да определите дали основният ви проблем е времето за програмиране или чувствителността на алгоритъма.
Осигурете и на двамата доставчици вашата най-сложна производствена платка с висока плътност и измерете тяхното действително време за програмиране на NPI от нулата.
Проверете физическото качество на изграждане на порталните системи, като отбележите как вибрациите влияят върху яснотата на изображението при максималната изисквана скорост на линията.
Уверете се, че избраната система може успешно да изпраща и изтегля данни от вашите съществуващи SPI машини и MES мрежа, използвайки стандартите IPC-CFX.
О: Моарената проекция изхвърля прецизни мрежови шарки върху дъската. Тъй като решетката пада върху извити спойки или високи компоненти, линиите се деформират. Камерата улавя тази деформация и софтуерът използва алгоритми за изместване на фазата, за да изчисли точната 3D височина и обем на обекта, предоставяйки изключително точни топографски данни.
A: 25MP камера улавя огромно количество детайли в едно изображение. Това позволява на машината да поддържа голямо зрително поле (FOV), като същевременно разрешава микроскопичните детайли на компонентите 0201m и 01005. Осигурява високи скорости на проверка, без да се жертва резолюцията, необходима за откриване на микродефекти.
A: SMT проверката изисква оптичната глава да се движи бързо и да спре внезапно. Това движение генерира кинетична енергия и вибрации. Твърдият, тежък портал абсорбира тази вибрация моментално. Това предотвратява трептенето на обектива на камерата по време на заснемане на изображение, елиминирайки размазването и осигурявайки постоянни, повтарящи се измервания.
О: AI използва невронни мрежи, обучени на милиони спойни съединения в реалния свят. Той се научава да прави разлика между критични дефекти и безобидни визуални аномалии, като вариращи остатъци от поток или леко обезцветяване на подложките. Като разпознава тези доброкачествени модели, AI потиска алармата, предотвратявайки фалшиво повикване.
О: IPC-CFX е индустриален стандартен комуникационен протокол машина към машина (M2M). Тя позволява на машината AOI да споделя безпроблемно данни за дефекти в реално време с друго оборудване, като SPI машини, монтажни устройства за вземане и поставяне и фабричен MES софтуер, което позволява автоматизирано управление на процеси в затворен цикъл и усъвършенствани анализи.
A: Да. Усъвършенстваните системи намаляват сенките чрез използване на многопосочни проектори и камери със страничен ъгъл. Осветяването на платката от множество различни ъгли гарантира, че светлината достига под високи компоненти, което позволява на системата да профилира точно по-малки пасиви, разположени в тесни зони с висока плътност.
