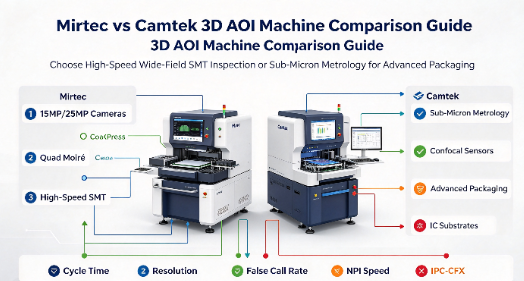

Стандартизацията на миниатюризирани компоненти (метрика 0201 и по-ниска) и сложни IC пакети превърнаха 3D автоматизираната оптична инспекция (AOI) в задължителна врата за качество, измествайки фокуса от основно откриване на дефекти към усъвършенствана метрология, елиминиране на фалшиви повиквания и безпроблемна интеграция на данни. Производителите на PCBA са изправени пред критичен компромис между пропускателната способност на проверката (време на цикъл) и абсолютната точност на измерване. Високите нива на фалшиви повиквания създават вторични тесни места в станциите за ръчен преглед, отричайки предимствата на скоростта на SMT линията, докато масивните полезни данни за изображения могат да натоварят фабричните ИТ мрежи. Изборът между Mirtec срещу Camtek 3D AOI машина изисква анализиране на техните различни оптични архитектури, софтуерни екосистеми, изисквания на ИТ инфраструктурата и привеждане в съответствие със специфични производствени среди (напр. високо смесване/нисък обем срещу кръстосано кръстосване на полупроводникови опаковки).
Оптична архитектура: Mirtec разчита на камери с ултрависока разделителна способност отгоре надолу (до 25MP), комбинирани с многочестотна проекция на Moiré fringe, оптимизираща за бърза SMT проверка на пълен панел.
Фокус върху метрологията: Camtek използва своите дълбоки корени в областта на полупроводниците и усъвършенстваната инспекция на опаковки, предлагайки превъзходни метрологични възможности за изключително сложни субстрати и микро-неравности.
Въздействие върху доходността: И двете платформи използват AI за филтриране на фалшиви повиквания, но техните работни потоци за програмиране, контрол на версиите и системи за управление на библиотеки диктуват колко бързо въвеждането на нов продукт (NPI) достига оптимален добив.
Двигател за вземане на решения: Mirtec обикновено се предпочита за традиционни, високоскоростни SMT среди, докато Camtek 3D AOI машина превъзхожда в хибридни среди, изискващи прецизност от полупроводников клас и усъвършенствано боравене със субстрата.
Съдържание

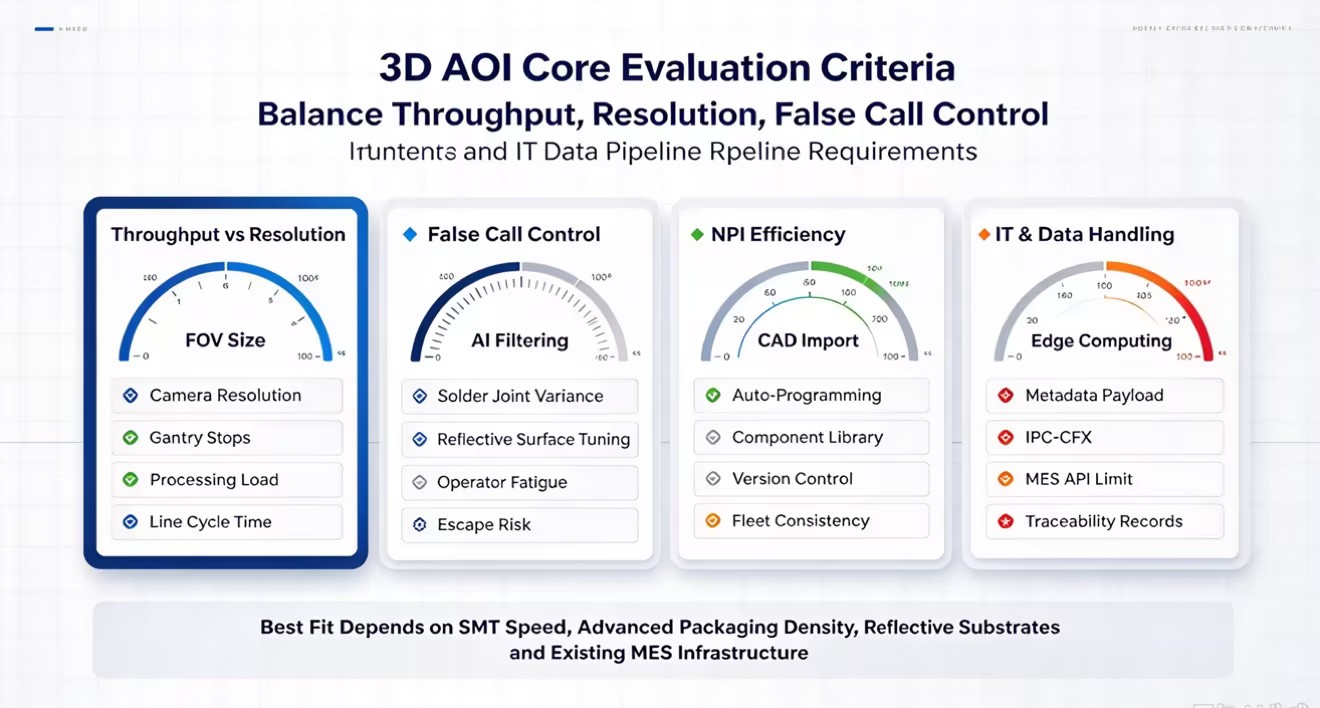

Физическите граници на полето на видимост (FOV) и скоростите на заснемане на изображения диктуват базовата производителност на всяка система за оптична инспекция в завода. Разделителната способност на камерата пряко влияе върху способността ви да инспектирате гъсто населени платки, без да забавяте цялата производствена линия. Сензорите с по-висок мегапиксел улавят по-голяма физическа област в един кадър. Това намалява общия брой механични ограничители, които порталът трябва да направи през печатната платка. Обработката на по-големи файлове с изображения обаче изисква огромна изчислителна мощност на ръба. Трябва да балансирате необходимостта от субмикронна разделителна способност спрямо строгите изисквания за време на цикъла на SMT линията. Ако инспекционната машина не може да върви в крак с оборудването за вземане и поставяне, тя веднага се превръща в основното тясно място във фабриката.
Разделителна способност на камерата | Размер на зрителното поле (FOV). | Портални спирки на дъска | Обработващо натоварване | Идеално приложение |
|---|---|---|---|---|
12 мегапиксела | Малък | Високо | Ниско | Наследени SMT, платки с ниска плътност |
15 мегапиксела | Среден | Среден | Умерен | Стандартно SMT производство с висока смес |
25 мегапиксела | Голям | Ниско | Високо | Високоскоростен мобилен PCBA с висока плътност |
Истинската цена на едно фалшиво обаждане се простира далеч отвъд няколкото секунди, необходими на оператора, за да го изчисти в станцията за преработка. Прекомерните фалшиви флагове значително влияят върху ефективността на труда и предизвикват сериозна умора на оператора. Когато техниците прекарват смените си в отстраняване на стотици недефекти, те развиват умора от аларми. Това е психологическо състояние, при което операторите започват механично да одобряват флаговете без задълбочен преглед. Това драстично увеличава риска истинските дефекти да избягат от станцията за ръчен преглед и да достигнат до крайния клиент. Ефективната система за проверка потиска фалшивите обаждания на алгоритмично ниво. Това гарантира, че човешките оператори взаимодействат само с истински аномалии, изискващи критична инженерна преценка.
Високо смесените производствени среди изискват бързи работни процеси за въвеждане на нови продукти (NPI). Ефективността на офлайн програмирането, възможностите за автоматична настройка и централизираните библиотеки с компоненти определят колко бързо една нова платка преминава от CAD етапа към пълното производство. Ако програмистите трябва ръчно да дефинират прозорците за проверка и праговете на височината за всеки уникален компонент, времената на цикъла на NPI ще скочат рязко. Съвременните системи предлагат стабилен контрол на версиите. Това позволява на инженерите по процеси да управляват безпроблемно инспекционните библиотеки в множество машини. Настроен алгоритъм на линия 1 трябва да се държи по същия начин, когато се внедри на линия 4.
Съвременната 3D метрология генерира ежедневно терабайти сурови изображения. Здравите канали за данни обработват тези масивни файлове, без да причиняват изчакване на мрежата или забавяне на сървъра. Когато инспекционна система се опита да прехвърли некомпресирани данни от 3D облак от точки към централизирана система за изпълнение на производството (MES), тя лесно претоварва стандартните гигабитови мрежи. Фабриките изискват интелигентни периферни изчислителни решения, които компресират данни, извличат само необходимите метрологични метаданни и ги предават ефективно. Неуспешното оптимизиране на този тръбопровод за данни води до ограничения на скоростта на HTTP 429 API, изпуснати пакети и непълни записи за проследяване.
Mirtec подхожда към оптичната инспекция с фокус върху максимизирането на FOV, без да жертва детайлите на микронно ниво. Тяхната собствена технология за камера използва 15MP до 25MP сензори отгоре надолу, съчетани с високоскоростни CoaXPress интерфейси. Тази огромна плътност на пикселите позволява на системата да заснема изключително детайлни изображения на 0201 метрични компоненти в широка физическа област с едно задействане. Чрез намаляване на броя на движенията на портала, необходими за покриване на стандартен PCBA, системите на Mirtec поддържат високи скорости на проверка. Интерфейсът CoaXPress гарантира, че масивният полезен товар от данни от камерата достига до процесора с почти нулево забавяне. Това поддържа перфектно синхронизиране на хардуера със софтуерния анализ.
За да извлече прецизни 3D измервания на височината, Mirtec използва технологията Digital Multi-Frequency Quad Moiré. Системата проектира сложни модели на ресни върху PCBA от четири различни ъгъла. Тъй като тези модели се простират върху компонентите и спойките, камерите улавят фазовите отмествания в ръбовете. След това софтуерът изчислява точната 3D топология на платката. Този метод ефективно идентифицира дефекти на копланарност на интегрални схеми тип крило на чайка, измерва обема на пастата за запояване и открива повдигнати проводници, които преминават стандартна 2D проверка. Многочестотният подход позволява на системата да измерва точно както силно отразяващи повърхности, така и тъмни, светлопоглъщащи тела на компоненти.
Софтуерният пакет Intelli-Sys задвижва хардуера Mirtec, използвайки в голяма степен алгоритми за задълбочено обучение за сложни задачи за проверка. Традиционните базирани на правила алгоритми се борят с естествената вариация във външния вид на спойката. Mirtec обучава своите AI модели на огромни набори от данни за приемливи и дефектни споени съединения. Това позволява на системата да взема нюансирани решения, имитирайки човешката преценка. Софтуерът включва усъвършенствано оптично разпознаване на символи (OCR). Това управлявано от изкуствен интелект OCR чете лазерно гравирани номера на части върху силно отразяващи IC пакети, дори когато остатъци от флюс или лошо осветление частично засенчват текста. Това гарантира стриктна проследимост на компонентите в производствения етаж.
Camtek 3D AOI машина подхожда към проверката от гледна точка на първо място на метрологията, силно повлияна от дълбоките корени на компанията в производството на полупроводници. Технологията на сензора постига субмикронна точност, което е критично при проверка на микро-неравности, медни стълбове и силно отразяващи повърхности на матрицата. Camtek използва специализирани техники за осветяване и конфокални или базирани на интерферометрия сензори за улавяне на прецизни топографски данни. Това позволява на системата да измерва елементи, които са физически твърде малки или твърде отразяващи, за да могат стандартните проекционни системи да разрешат точно. Фокусът остава върху абсолютната повторяемост на измерванията, а не само върху високоскоростното маркиране на дефекти.
Camtek притежава различни структурни предимства при проверка на усъвършенствани опаковки, IC субстрати и платки за свързване с висока плътност (HDI). Тези субстрати се отличават с екстремно изкривяване, силно отразяващи златни подложки и микроскопични геометрии на следи. Camtek калибрира оптичните си двигатели специално, за да се справят с огледалното отражение на чист силиций и полирани метали. Системите за обработка на материали в рамките на машината транспортират ултратънки или гъвкави субстрати, без да предизвикват напрежение или вибрации. В противен случай вибрациите биха повредили субмикронните метрологични данни. Това прави платформата изключително подходяща за хибридни производствени среди, свързващи SMT и сглобяване на полупроводници.
Категоризирането на дефекти в система Camtek надхвърля обикновените показатели за преминаване/неуспех. Патентованият софтуер се интегрира директно със системи за управление на добивите на ниво полупроводници. Той класифицира дефектите въз основа на сложни морфологични правила и исторически данни за добива. Когато инспектира хиляди микро-неравности върху един субстрат, системата агрегира метрологичните данни, за да идентифицира системни отклонения на процеса. Например, той може да открие лека промяна в концентрацията на ваната за покритие много преди да се появят твърди дефекти. Тази проактивна обработка на данни позволява на инженерите на процеси да настройват динамично оборудването нагоре по веригата, поддържайки високи нива на добив на изключително скъпи усъвършенствани опаковъчни продукти.
И двете системи могат да откриват общи SMT дефекти, но силните им страни се различават. Mirtec използва технологията Quad Moiré за бързо откриване на повдигнати проводници и надгробни плочи върху стандартни печатни платки, докато Camtek се фокусира върху детайлно измерване на микромащабни характеристики на спойка и сложни усъвършенствани субстрати.
Високите компоненти могат да създават сенки, които скриват близките малки компоненти по време на 3D проверка. Mirtec използва множество проектори и странични камери, за да инспектира тези скрити зони, докато Camtek използва специализирана оптика и фокусно подреждане по Z-ос. И двата подхода спомагат за намаляване на слепите петна върху плоскости с висока плътност.
AI помага за намаляване на ръчното програмиране и подобряване на класификацията на дефектите. Mirtec се фокусира върху бърза настройка на AI за стандартни SMT компоненти и производствени линии, докато Camtek използва AI за по-сложен анализ на дефекти на полупроводникови субстрати. Това поддържа различни нужди от проверка и производствени среди.
И двете системи предоставят централизирани инструменти за управление на програми за проверка и библиотеки с компоненти в множество машини. Mirtec се фокусира върху бързото споделяне на библиотеки между SMT линиите, докато Camtek осигурява подробен контрол на версиите, одитни записи и потребителски разрешения за производствени среди, които изискват стриктно проследяване.
Техническа характеристика | Mirtec 3D AOI | Camtek 3D AOI |
|---|---|---|
Основно приложение | Високоскоростна SMT, стандартна до сложна PCBA | Разширено опаковане, IC субстрати, HDI |
Оптично ядро | 15MP/25MP CoaXPress + Quad Moiré | Субмикронни конфокални/интерферометрични сензори |
Смекчаване на сянка | 8 прожекционни + 4 странични камери | Усъвършенствани оптични двигатели и фокусно подреждане |
AI Фокус | Дисперсия на спойка, OCR, бърз NPI | Класификация на морфологичните дефекти, анализ на добива |
Интегриране на данни | Стандартен MES, IPC-CFX съответствие | Системи за управление на добива на полупроводници |
Системите със затворен цикъл свързват AOI със SPI, Pick-and-Place и друго производствено оборудване. Когато AOI открие повтарящи се грешки в поставянето, системата може да изпрати коригиращи данни нагоре. Mirtec се фокусира върху M2M комуникация в рамките на SMT линии, докато Camtek свързва данните от инспекцията с по-широки системи за управление на добива за усъвършенствано опаковане.
3D AOI системите генерират големи количества изображения и данни от измервания, които могат да увеличат натоварването на мрежата. Mirtec използва периферно изчисление, за да обработва данни локално и да изпраща ключови резултати от инспекции към MES, докато Camtek използва компресиране на данни, за да управлява подробни записи на инспекции на полупроводници. И двата подхода помагат за намаляване на напрежението в мрежата, като същевременно запазват важни производствени данни.
Както Mirtec, така и Camtek изпращат инспекционни данни към фабричните системи за анализ на качеството и проследимост. Mirtec предоставя визуални табла за типове дефекти, фалшиви повиквания и производителност на машината, докато Camtek се фокусира повече върху подробни SPC и дългосрочни метрологични тенденции. Тези инструменти помагат на инженерите да идентифицират промените в процеса и да подобрят качеството на продукцията.
Планирайте сравнителна демонстрация, като използвате най-сложната PCBA, включително платка с известен дефект, за да оцените действителното време за програмиране и процентите на улавяне на дефекти.
Проверете текущите си проценти на фалшиви повиквания и ги категоризирайте по тип компонент, за да идентифицирате конкретни оптични слепи петна на вашата съществуваща SMT линия.
Оценете вашата фабрична честотна лента на мрежата и ограниченията на API за MES с вашия ИТ отдел, за да сте сигурни, че инфраструктурата може да обработва непрекъснати полезни натоварвания на 3D метрологични данни.
Тествайте софтуера за офлайн програмиране по време на оценката на доставчика, за да измерите точното време, необходимо за изграждане на нова библиотека с компоненти от нулата.
О: Mirtec използва камери с ултрависока разделителна способност отгоре надолу, съчетани с многочестотна проекция на Moiré fringe за високоскоростна SMT инспекция с широко поле. Camtek използва специализирани конфокални или базирани на интерферометрия сензори, предназначени за субмикронна метрология, като се фокусира върху изключителна прецизност за полупроводникови и модерни опаковъчни субстрати.
A: Camtek се справя със силно отразяващи повърхности, като използва усъвършенствани оптични двигатели и специализирани техники за осветяване, калибрирани за огледално отражение. Това позволява на сензорите да улавят точни топографски данни върху чист силикон, полирани метали и микро-неравности без загуба на данни, обикновено причинена от отблясъци в стандартните проекционни системи.
О: Mirtec обикновено е по-подходящ за среди с голям микс и нисък обем. Неговият софтуер Intelli-Sys и управляваното от AI автоматично програмиране позволяват бързи работни процеси за въвеждане на нови продукти. Възможността за бързо настройване на алгоритми и внедряване на централизирани библиотеки с компоненти значително намалява времето за настройка при честа смяна на линията.
О: Mirtec смекчава ефектите на сенките, като използва архитектура с множество камери, обикновено включваща конфигурация с 8 прожекции плюс 4 странични камери. Когато висок компонент блокира проекцията на ръба отгоре надолу, страничните камери улавят сенчестите зони, като гарантират, че по-малките съседни компоненти са напълно проверени.
A: Да. За да предотвратят дроселиране на мрежата и изчакване на API, и двете системи използват крайни изчисления за локална обработка на сурови данни за изображения. Те компресират масивните 3D облаци от точки в леки полезни натоварвания с метаданни, като предават само основни показатели за преминаване/неуспех и данни за височина към MES чрез стандартни протоколи.
О: AI намалява фалшивите обаждания, като заменя твърдите прагове, базирани на правила, с модели за дълбоко обучение, обучени върху огромни набори от данни за приемливи и дефектни стави. AI разбира естествената, приемлива вариация във външния вид на спойка, което му позволява точно да класифицира сложни аномалии, които задействат фалшиви флагове в традиционните алгоритми.
