Тесните места при избор и поставяне директно убиват рентабилността на монтажа на печатни платки. Постоянно се борите за баланса между скоростта на суровото поставяне, гъвкавостта на смяната и безкомпромисното качество на продукта. Избирането на грешна технологична платформа за повърхностен монтаж води до огромен престой, високи нива на скрап и грешки при поставянето. Принудителното поставяне на машина с голям обем в среда с високо смесване гарантира забавяне на настройката. Управлението на гъвкава платформа за устойчиво масово производство задушава продукцията ви.

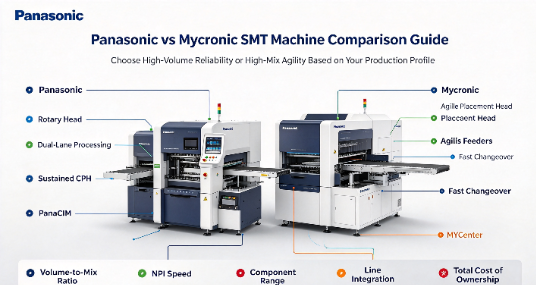

Оценяването на Panasonic срещу Mycronic SMT машина означава разглеждане на действителните производствени изисквания, дългосрочна надеждност и съвместимост на линията. Panasonic осигурява постоянна, ултрависокоскоростна производителност за масивни тиражи. Mycronic ви дава бързи превключвания и изключителна гъвкавост на компонентите за динамични графици. Ние ще разбием техните архитектурни разлики, софтуерни екосистеми и съвместимост на линии, така че да можете да оптимизирате производствената ефективност въз основа на реални оперативни данни.
Подравняване на производствения профил: Panasonic като цяло се справя отлично в среди с голям обем, ниско смесване (HVLM), изискващи устойчива ултрависокоскоростна пропускателна способност, докато Mycronic е проектиран за гъвкавост при голям микс, малък обем (HMLV) и бързи превключвания.
Софтуер и екосистема: Софтуерният пакет на Mycronic дава приоритет на безпроблемното NPI (Въвеждане на нов продукт) и управление на инвентара, докато PanaCIM на Panasonic се фокусира върху контрола на линията на ниво предприятие и непрекъснатия мониторинг на производството.
Интеграционни реалности: Оценяването на SMT машината изисква оценка на съвместимостта със съществуващите ситопринтери, пещи за преформатиране и MES (системи за изпълнение на производството), за да се осигурят безпроблемни вградени или островни конфигурации.
Поддръжка и надеждност на доставчика: Дългосрочният успех зависи в голяма степен от глобалната сервизна мрежа на производителя, SLA опциите и надеждността на техния хардуер при непрекъснат оперативен стрес.
Съдържание
Теоретичната скорост на поставяне осигурява базова линия за компоненти на час (CPH), използвайки стандарта IPC-9850. Теоретичната CPH обаче рядко отразява действителната производствена мощност на завода. Истинската производствена ефективност зависи от степента на използване на линията. Машина, която може да се похвали със 100 000 CPH, не означава нищо, ако не работи с часове по време на сложни настройки. Оценяването на SMT машина изисква изчисляване на производителността в реалния свят. Трябва да вземете предвид времената за прехвърляне на платката, закъсненията при доверителното разпознаване и интервалите за смяна на дюзите. Средите с голям обем изискват устойчиво CPH. Съоръженията с висока смесица дават приоритет на поддържането на висока степен на използване въпреки честите спирания на производството. Когато управлявате непрекъсната автомобилна дъска, искате главата да се движи постоянно. Когато стартирате прототипни партиди, вие искате машината да се върне и да работи в рамките на минути след завършване на заданието.
Броят на ежедневните смени на продукта диктува необходимия ви капацитет на захранващото устройство и скоростта на настройка на софтуера. В съоръжение, работещо с десет различни сглобки на смяна, времето за смяна се превръща в основното пречка. Успехът зависи от това колко бързо операторите могат да разменят захранващите банки, да заредят нови програми за поставяне и да проверят стойностите на компонентите. Машините, проектирани с възможности за офлайн настройка, позволяват на операторите да подготвят следващата задача, докато текущата работи. Това драстично намалява времето за престой на машината. Архитектурата на фидера пряко влияе върху този показател. Обемисти или сложни хранилки забавят процеса на преход. Ако вашите оператори прекарват тридесет минути в снаждане на лента и проверка на ролки за всяка нова задача, степента ви на използване рязко пада.
Високите скорости на поставяне никога не трябва да правят компромис с качеството на продукта. Преработката на гъсто населена печатна платка влошава надеждността и губи работни часове. Съвременните платформи използват усъвършенствани системи за зрение, корекция на грешки в реално време и проверки за копланарност, за да поддържат високи добиви при поставяне. Критериите за успех включват способността на машината да открива огънати проводници, да проверява ориентацията на компонентите преди поставяне и автоматично да регулира за леко изкривяване на платката. Степента на отказ трябва да остане близо до нула. Това изисква стабилна механична стабилност и прецизен контрол на вакуума на върха на дюзата. Изпуснат компонент или изкривен резистор 0402 създава кошмар надолу по веригата в станцията за автоматизирана оптична инспекция (AOI).
Миниатюризацията продължава да разширява границите на хардуера за сглобяване. Една способна платформа трябва да обработва микрокомпоненти, като 01005 и 0201 метрични чипове, с абсолютна прецизност. Едновременно с това машината трябва да побира големи конектори със странна форма, тежки индуктори и високи електролитни кондензатори. Успехът се определя от способността на оборудването да управлява този огромен набор от компоненти, без да се изисква прекомерна ръчна намеса. Искате да избегнете персонализирани дюзи или специализирани глави за поставяне, които нарушават стандартния производствен поток. Ако вашата машина изисква ръчна смяна на главата за поставяне на 45 mm BGA, вие губите ценно време за производство.
Регулираните сектори, включително производството на медицински изделия, космическото и автомобилното производство, изискват стриктна проследимост на ниво компонент. Критериите за успех включват капацитета на софтуера на машината да регистрира точно коя компонентна макара е била използвана на конкретен сериен номер на платка. Това изисква безпроблемна интеграция с баркод скенери, интелигентни захранващи устройства и фабрични MES мрежи. Системата трябва да попречи на оператора да зареди грешна макара. Той трябва да документира целия процес на настаняване, за да удовлетвори строгите одити за съответствие в индустрията. Когато одитор поиска хронологията на поставянето на конкретен микроконтролер, вашият софтуер трябва незабавно да генерира този отчет.
Panasonic проектира своите платформи около технологията на въртящата се глава и твърдата модулност. Основната философия се съсредоточава върху непрекъснато, непрекъснато поставяне. Въртящите се глави позволяват на множество дюзи да избират компоненти едновременно и да ги поставят в бърза последователност. Това избягва движението "старт-стоп", присъщо на някои линейни системи. Този механичен подход минимизира вибрациите при високи скорости, като гарантира постоянна точност по време на масивни производствени серии. Модулният дизайн позволява на съоръженията да мащабират своите линии чрез добавяне на специфични модули за поставяне или дозиране, когато изискванията за обем нарастват. Вие изграждате линия, която отговаря на вашите точни изисквания за производителност, без да инвестирате прекалено много в ненужна гъвкавост.
Когато основната цел е устойчивото високоскоростно разположение, архитектурите на Panasonic превъзхождат. Интегрирането на обработка с две ленти позволява на машината да попълва две идентични платки едновременно или да обработва две различни платки асинхронно. Това елиминира тесните места при прехвърляне на дъска. Въртящите се глави за поставяне поддържат своите CPH оценки дори при работа с плътна смес от стандартни пасивни компоненти. Твърдите портални системи и усъвършенстваните линейни двигатели задвижват главите за поставяне с агресивни профили на ускорение. Вие максимизирате производителността на квадратен метър производствена площ. Ако трябва да поставите милиони кондензатори 0201 на седмица, тази архитектура се справя с натоварването без усилие.
Panasonic интегрира управлявани от изкуствен интелект корекции на разположението, за да поддържа надеждност при непрекъснат експлоатационен стрес. Машините следят данните за разположението в реално време. Те автоматично се настройват за микроскопични промени в подравняването на платката или вариациите на компонентите. Машиностроенето се фокусира върху здрави, тежки отливки, които са устойчиви на термично разширение и вибрации. Тази интелигентна комуникация се простира през производствената линия. Машината подава данни обратно към екранния принтер, за да коригира отместванията на пастата за запояване, преди те да причинят дефекти в поставянето. Получавате самокоригираща се линия, която работи за смени наведнъж с минимална намеса на оператор.
Интелигентната захранваща система обработва насипни компоненти за непрекъсната работа. Panasonic използва възможности за работа без снаждане. Операторите прикрепят нова макара с компоненти към изтекла макара, без да спират машината. Захранващите колички позволяват бърза смяна. Операторите включват изцяло нова група от предварително валидирани компоненти. Тази архитектура поддържа непрекъснато производство. Машината работи дни или седмици с едно семейство продукти. Прекарвате по-малко време в събаряне на настройките и повече време в бутане на дъски през пещта за повторно оформяне.
Екосистемите на Panasonic процъфтяват в среди, където обемът диктува рентабилността. Производителите на договор и производителите на оригинално оборудване, произвеждащи потребителска електроника, смартфони, модули за управление на автомобили и LED осветителни масиви, се възползват изключително много от тази архитектура. Тези съоръжения изпитват редки смени и изискват непрекъсната надеждност от корпоративен клас. Машините работят 24/7. Те представляват оптималния избор за производствени стратегии с голям обем и ниска смес. Ако вашият производствен график изглежда същият в петък, както в понеделник, Panasonic осигурява стабилността, от която се нуждаете.
Mycronic подхожда към сглобяването с акцент върху изключителна гъвкавост и софтуерно управлявана настройка. Инженерната философия дава приоритет на способността да се борави с всеки компонент, на всяка платка, по всяко време. Вместо да разчита на масивни въртящи се глави, Mycronic използва изключително гъвкави глави за поставяне, комбинирани със сложни групи инструменти. Тази архитектура се интегрира с тяхната собствена технология за струен печат. Удобствата прилагат спояваща паста в движение, без да са необходими персонализирани шаблони за всяка нова ревизия на платката. Вие елиминирате забавянето на доставките на шаблони и започвате да изграждате прототипи в същия ден, в който получите голите дъски.
Системата за захранване Agilis задвижва оптимизацията на смяната на Mycronic. Тези хранилки нямат сложни движещи се части. Те разчитат на машината за придвижване на лентата. Операторите зареждат нова макара в подаващо устройство за секунди без инструменти или снаждане на лента. Подходът, ориентиран към софтуера, позволява цялостна офлайн настройка. Операторите програмират машината, валидират стойностите на компонентите и зареждат захранващите устройства Agilis в магазини, докато машината активно изгражда друг продукт. Тази архитектура минимизира времето за престой по време на въвеждането на нови продукти. Разменяте завършена работа с нов прототип за минути вместо за часове.
Mycronic използва усъвършенствани системи за зрение в движение. Камерите, монтирани директно върху главата за поставяне, инспектират компонентите, докато те пътуват от захранващото устройство към дъската. Това елиминира необходимостта от пътуване до стационарна насочена нагоре камера за стандартни части. Тази екосистемна интеграция се простира до сдвояване на платформата за поставяне с 3D SPI и AOI решенията на Mycronic. Машините споделят данни от проверката. Те създават система със затворен цикъл, която подобрява цялостното качество на линията и автоматично отбелязва потенциални тенденции за дефекти. Хващате грешки при поставянето, преди дъската да влезе във фурната за преформатиране.
Платформите Mycronic обработват широк набор от типове компоненти, без да изискват специализирани глави за поставяне или обширна механична реконфигурация. Машините безпроблемно преминават от поставяне на пасиви 01005 към големи QFP, BGA и конектори със странна форма. Интелигентните банки инструменти автоматично сменят дюзите за секунди въз основа на софтуерната програма. Тази гъвкавост гарантира, че много сложните платки с разнообразни спецификации на материалите се сглобяват с едно преминаване. Не е необходимо да насочвате дъски към вторична станция за ръчно поставяне за части с нестандартна форма.
Платформите Mycronic пасват на съоръжения, които изискват максимална гъвкавост спрямо необработения CPH. Производителите по договор, специализирани в космическото пространство, отбраната, медицинските прототипи и специализираните промишлени контроли, пасват идеално на този профил. Тези среди се справят с множество ежедневни смени, изграждат сложни платки на малки партиди и са изправени пред постоянни ревизии на дизайна. Възможността за преминаване от един сложен продукт към напълно различен за минути прави тази архитектура незаменима за операции с голям микс и малък обем. Ако вашият производствен график се променя три пъти на ден, Mycronic поддържа вретената ви да се въртят.
Panasonic използва твърди рамки и въртящи се глави, за да поддържа висока скорост и точност на поставяне, което го прави подходящ за големи обеми стандартни компоненти. Mycronic има по-ниска необработена скорост, но поддържа стабилна точност в по-широк диапазон от сложни компоненти. И двете използват усъвършенствани системи за зрение за проверка на компонентите и намаляване на дефектите при поставянето.
Panasonic използва захранващи колички, които могат да се подготвят офлайн, което работи добре за повтарящо се производство в голям обем. Mycronic използва захранващи устройства Agilis и базирана на софтуер настройка, за да поддържа по-бързи смени на продукта. Той може да импортира CAD и BOM данни, да опрости зареждането на подаващо устройство и да ускори производството на първи артикул, което го прави по-гъвкав за чести NPI и прототипна работа.
Panasonic PanaCIM се фокусира върху производствения контрол в цялата фабрика, управлението на материалите, интегрирането на MES и прогнозната поддръжка. Mycronic MYCenter се фокусира повече върху бързата настройка, инвентаризацията на компонентите и управлението на NPI. PanaCIM е проектиран за мащабен производствен контрол, докато MYCenter поддържа гъвкаво производство и чести смени.
Panasonic обикновено осигурява по-висока CPH на квадратен метър чрез високоскоростна и двулентова обработка, но захранващите колички и зоните за офлайн настройка изискват допълнително пространство. Mycronic може да осигури по-ниска производителност на квадратен метър, докато неговите компактни хранилки Agilis изискват по-малко място за съхранение. Изборът зависи от това дали фабриката дава приоритет на максималната мощност или гъвкавата настройка.
Panasonic разполага с голяма глобална сервизна мрежа, която поддържа резервни части, дългосрочно обслужване и непрекъснати производствени среди. Mycronic предоставя специализирана техническа поддръжка и дистанционна диагностика, тясно свързана със своята софтуерна екосистема. И двете поддържат дългосрочна работа на машината, но сервизните им модели са предназначени за различни производствени нужди.
Характеристика / атрибут | Архитектура на Panasonic | Микронна архитектура |
|---|---|---|
Първична сила | Устойчива ултрависокоскоростна производителност | Изключителна пъргавина и гъвкавост при смяна |
Фидерна система | Интелигентна работа, базирана на количка, без снаждане | Индивидуални хранилки Agilis, зареждане без инструменти |
Скорост на NPI | умерено; изисква подготовка на количката | Изключително бързо; софтуерно управлявана настройка |
Обхват на компонентите | Отлично; използва модулни прецизни глави | Обширен; обработва нечетни форми без промени в главата |
Софтуер Фокус | PanaCIM: Линеен контрол на предприятието и MES | MYCenter: Бърза настройка и проследяване на инвентара |
Идеална среда | Голям обем, нисък микс (HVLM) | Високо миксиране, нисък обем (HMLV) |
Представянето на нова платформа въвежда крива на обучение за програмиране и работа. Системите на Panasonic изискват от операторите да разбират сложно управление на количките, техники за презареждане без снаждане и навигация в корпоративен софтуер. Системите Mycronic изискват от операторите да се адаптират към натоварени със софтуер интерфейси и уникална механика на захранващото устройство. Рискът от грешка на оператора се увеличава по време на преходния период. Вие смекчавате това, като използвате обстойно програми за обучение на доставчици преди инсталиране. Използвайте интуитивните функции на потребителския интерфейс на двете платформи и създайте стандартизирани вътрешни оперативни процедури. Това гарантира на операторите уверено управление на настройките и отстраняване на незначителни неизправности, без да се обаждат на инженери.
Интегрирането на модерна платформа в линия с по-старо, некомуникативно оборудване крие значителни рискове. Една нова машина не може да оптимизира производството, ако наследеният ситопринтер или пещ за преформатиране създават пречка. На по-старото оборудване липсват комуникационните протоколи, необходими за обратна връзка със затворен цикъл. Вие смекчавате това, като внедрявате решения за междинен софтуер или гарантирате, че цялото оборудване се придържа към стандартизираните SMEMA или по-новите протоколи IPC-HERMES-9852. Надстройте наследеното оборудване за инспекция, за да съответства на пропускателната способност и комуникационните възможности на новата машина за поставяне. Трябва да говорите цялата линия, за да постигнете истинска ефективност.
Обвързването с която и да е марка означава обвързване с тяхната собствена фидер екосистема. Захранващите устройства представляват огромна оперативна инвестиция. Ако дадено съоръжение избере платформа, но не успее да придобие достатъчно фидери, за да поддържа офлайн настройка, ефективността на машината пада драстично. Рискът е да бъдеш заключен в система, която не може да се мащабира с бъдещи производствени нужди. Вие смекчавате това чрез прецизно моделиране, базирано на текущия и планирания инвентар на компонентите. Прилагане на поетапни стратегии за закупуване. Придобийте базовата машина с достатъчно захранващи устройства за непосредствени нужди, като същевременно предвидите бюджет за допълнителни захранващи банки с нарастването на сложността на продукта.
Нито една машина не превъзхожда обективно във вакуум. Ефективността и качеството на продукта зависят изцяло от съотношението обем-смес на вашето съоръжение и пригодността на специфичната производствена линия. Panasonic доминира в среди, където суровата скорост и непрекъснатата работа водят до рентабилност. Mycronic води в среди, където способността за бързо преминаване между сложни компилации с малък обем е вашето основно конкурентно предимство. Подравняването на архитектурните силни страни на машината с действителните ежедневни оперативни реалности на вашата фабрика предотвратява скъпо струващите затруднения.
Предприемете следните стъпки, за да финализирате оценката на вашето оборудване:
Проведете стриктно времево проучване на текущите пречки за смяна на вашия обект, за да определите количествено загубените производствени часове.
Направете одит на вашия съществуващ фидер инвентар и микс от компоненти, за да определите коя фидер архитектура поддържа най-добре вашите ежедневни операции.
Поискайте демонстрация от време до обем от двамата производители, като използвате най-сложния и предизвикателен монтаж на печатни платки във вашето съоръжение.
Оценете възможностите за интегриране на вашето съществуващо MES и оборудване за инспекция със софтуерните пакети PanaCIM и MYCenter.
О: Машините на Panasonic са проектирани за производство на големи обеми с ниска смес, като използват въртящи се глави за продължително, ултрависокоскоростно поставяне. Машините Mycronic се фокусират върху среда с голям микс и нисък обем, давайки приоритет на бързите смени, управляваната от софтуера гъвкавост и гъвкавото боравене с компоненти за чести преходи на продукта.
О: Mycronic като цяло превъзхожда NPI. Неговият софтуерно-ориентиран пакет MYCenter, съчетан със системата за подаване Agilis без инструменти, позволява на операторите да програмират нови платки и да зареждат компоненти значително по-бързо от традиционните системи, базирани на колички. Това минимизира времето за престой по време на изграждане на прототип.
О: И двете марки използват усъвършенствани камери и софтуер за минимизиране на дефектите. Panasonic разчита на стабилна механична стабилност и управлявани от AI корекции на разположение за непрекъснати работи. Mycronic използва монтирани на главата системи за видимост в движение, за да инспектира непрекъснато компонентите, като се адаптира незабавно към различните типове компоненти, без да забавя скоростта.
О: Да, използвайки стандартизирани протоколи SMEMA или IPC-HERMES-9852, те могат физически да предават платки един на друг. Смесването на марки обаче усложнява софтуерната интеграция, изисква от операторите да научат два различни интерфейса и принуждава съоръжението да поддържа два напълно различни собствени захранващи инвентара.
О: Panasonic използва интелигентни системи, базирани на колички, проектирани за насипно натоварване и непрекъсната работа без снаждане, идеални за дълги тиражи. Mycronic използва системата Agilis, включваща индивидуални подаващи устройства без инструменти, които щракват незабавно на място, оптимизирайки скоростта за чести офлайн настройки.
О: И двете изискват стриктно спазване на ежедневни, седмични и годишни процедури за калибриране, включително почистване на дюзите, вакуумни проверки и смазване на осите. Дългосрочната надеждност зависи в голяма степен от спазването на тези графици и използването на глобалните сервизни мрежи на производителя за периодична дълбока поддръжка.
