I.C.T-9500 |Офлайн система SMT PCB рентгеново оборудване за инспекция
X-Ray I.C.T-9500 Въведение:
Машината I.C.T-9500 е проектирана да предоставя рентгенови изображения с висока разделителна способност предимно за електронната индустрия.Тази универсална система е ефективна за много приложения в процеса на производство на печатни платки.Това включва BGA, CSP, QFN, Flip Chip, COB и широката гама от SMT компоненти.
I.C.T-9500 е мощен помощен инструмент за разработване на процеси, мониторинг на процеси и усъвършенстване на операцията за преработка.
Поддържан от мощен и лесен за използване софтуерен интерфейс, I.C.T-8200 е в състояние да отговори на малки и големи фабрични изисквания.
Характеристика:
1. 160KV 1µm отворена рентгенова тръба;
2. Високоскоростен милион FPD детектор с висока разделителна способност, 6-осна система за движение, за да отговори на различни нужди за откриване с голямо търсене;
3. Windows навигация, удобно проследяване на цели;
4. Автоматично измерване и генериране на отчети за BGA празни площи;
5. Многофункционална DXI система за обработка на изображения с множество програми за проверка на изображения с XY програмиране;
6. Машината се предлага с UPS, за да се намалят щетите по оборудването, причинени от внезапно прекъсване на захранването;
7. Конфигуриране на системата за енергиен мониторинг в реално време;
8. 3D CT сканираща система.(Планарна CT+Cone beam CT);
9. Ергономичен дизайн, приятелски интерфейс човек-машина;
10. Висока безопасност, с ЕС CE сертификат, Международна система за управление на качеството ISO и AERB сертификат за рентгенови лъчи

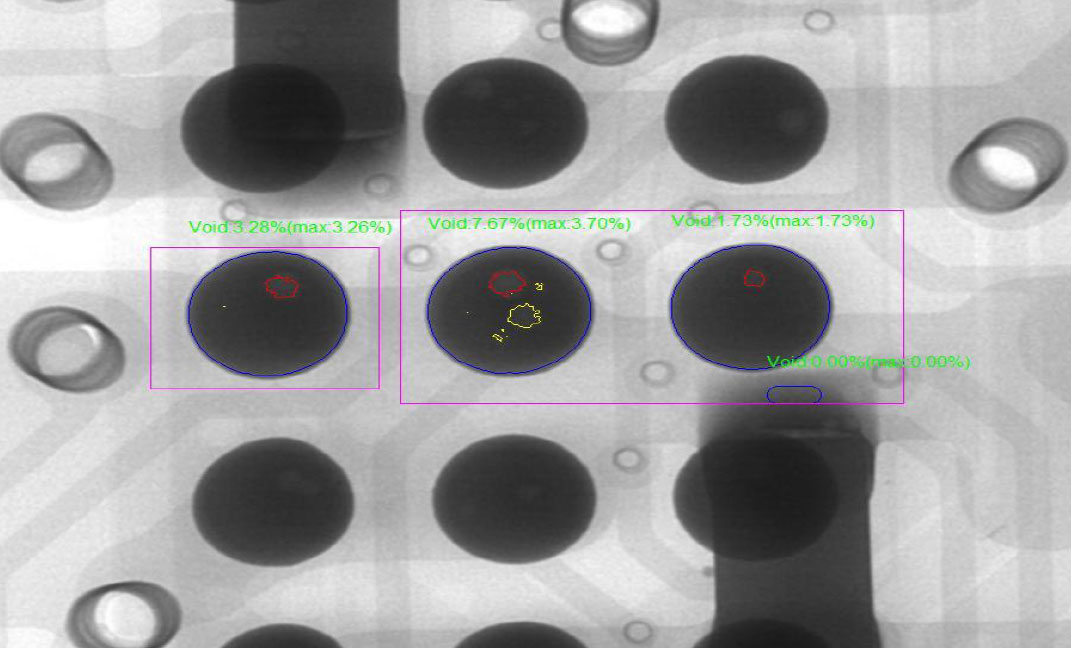

Изчисляване на процента на невалидни BGA

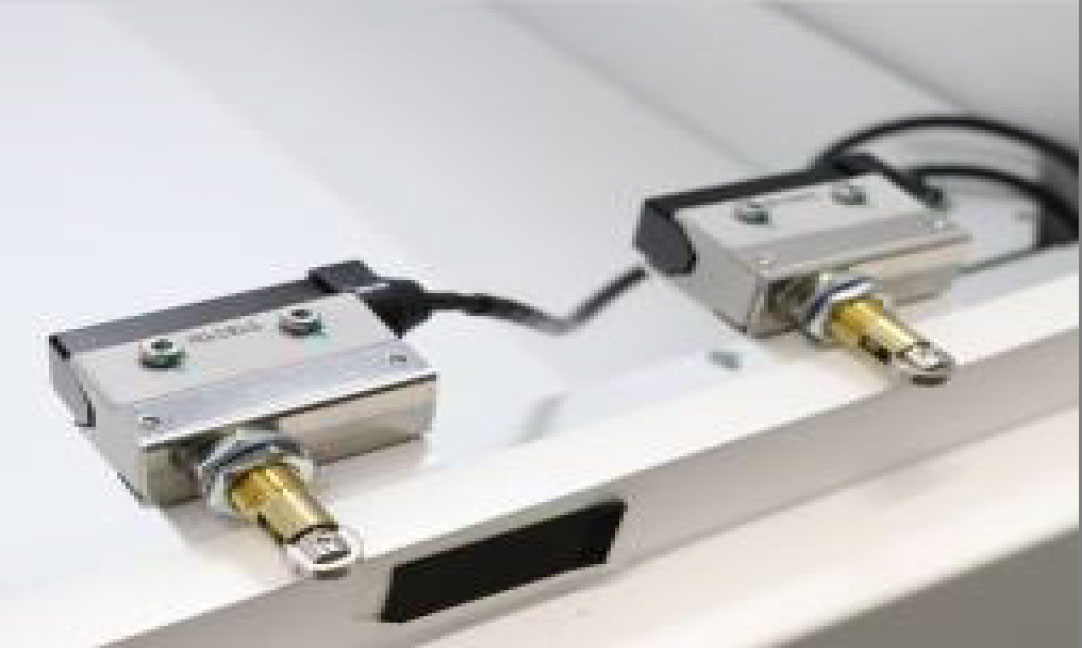

Безопасно електромагнитно блокиране и хардуерна защита

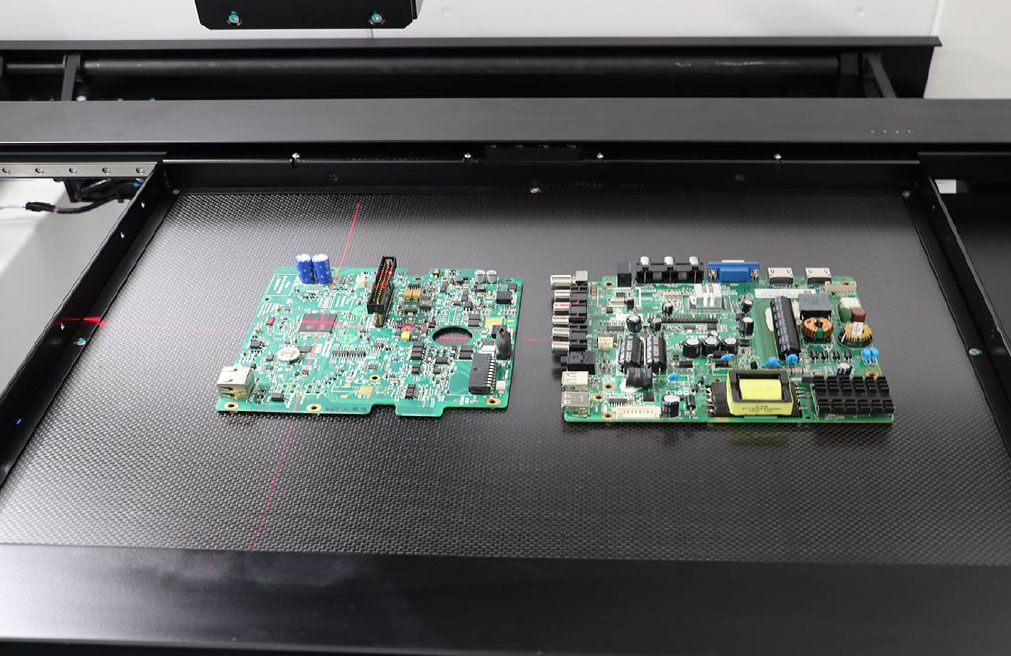

Голяма маса за проверка

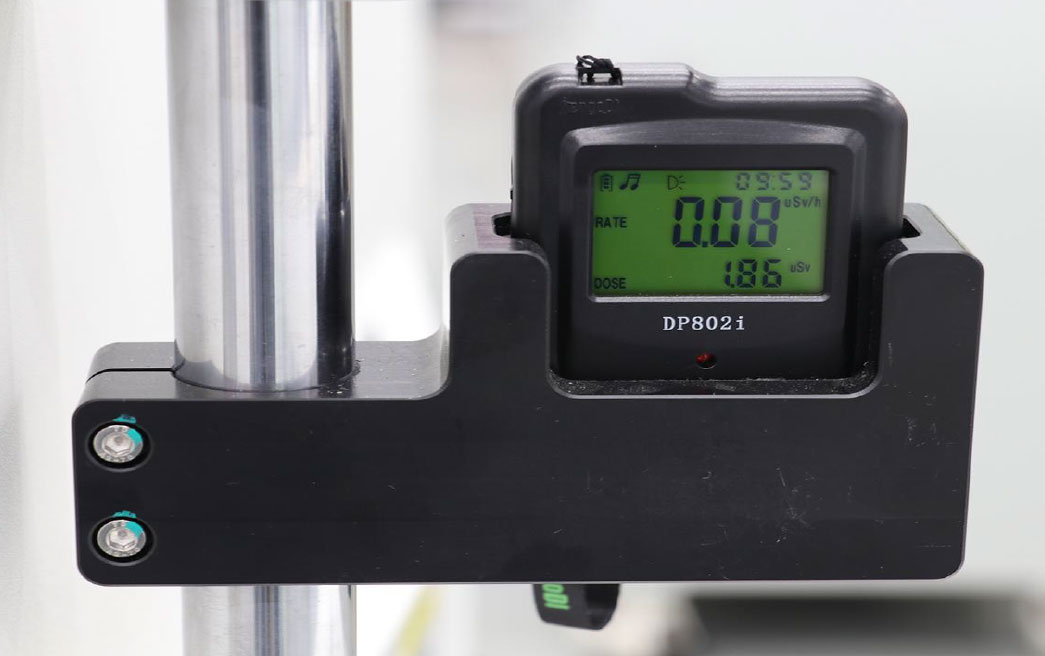

Мониторинг на радиацията в реално време
Приложение:
SMT, BGA, CSP, Flip Chip, LED детекция, полупроводници, опаковъчни компоненти, индустрия за батерии, електронни компоненти, автомобилни части, фотоволтаици, леене под налягане на алуминий, формоване на пластмаса. Керамика, други специални индустрии.
BGA 3D CT откриване
IC 3D CT откриване
Откриване на литиева батерия
Откриване на леене под налягане
Спецификация:
| Вещ | Модел | I.C.T-9500 |
| Рентгенова тръба | Макс.Напрежения, вид | 160kV/1000μA, рентгенова тръба с отворен микрофокус |
| Консумация на енергия | 64W |
| Размер на фокусното петно | 1 μm (опция 0,5 μm) |
| Увеличение | 600X |
| Тип детектор | FPD |
| детектор | Резолюция | 1 μm |
| пиксел | 1536x1536 |
| Ъгъл на детектора | Пълен 360° ъгъл на видимост, 2*70° наклон |
| Операционна система | Индустриален компютър, Win10 64-bit, i7 процесор |
| Системен компютър | Монитор | 24' LCD |
| Потребителски интерфейс | I.C.T Многофункционална DXI система за обработка на изображения |
| Софтуер | Макс.Зона за зареждане | 600мм*545мм |
| Работна платформа | Макс.Зона за проверка | 530мм*470мм |
| Макс.Тегло на натоварване | 10 кг |
| Контрол на движението | Джойстики, мишки и клавиатури |
| Обхват на движение (нагоре и надолу) | 250 мм |
| Навигация | Камера | HD камера, лазерна точка |
| Характеристики на оборудването | Захранване | AC 110~220V (±10%) 50Hz, 3kW |
| Контурни размери | 1700(Ш)*1660(Д)*1900(В) мм |
| Тегло на системата | 2700 кг |
* I.C.T продължава да работи върху качеството и производителността, спецификациите и външният вид могат да бъдат актуализирани без специално предупреждение.
