I.C.T-510
I.C.T
PCB Laser Marking
| Количество: | |
|---|---|

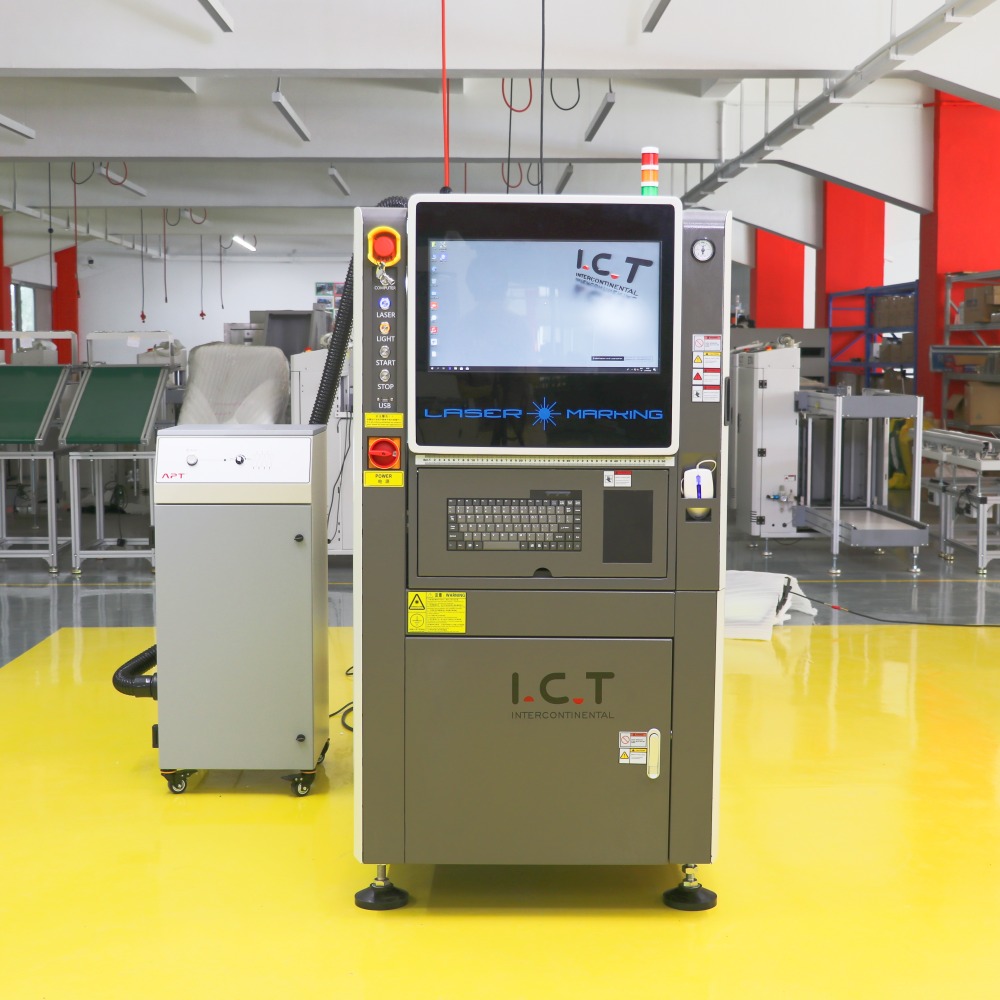

| Разширена машина за лазерно маркиране на PCB в SMT линия
Машината за лазерно маркиране на печатни платки в линията SMT осигурява безконтактно, високопрецизно маркиране върху печатни платки с точност ±0,05 mm, идеално за проследимост на производството на SMT. Моделите включват I.C.T-400 (380×380 mm PCB), I.C.T-460 (510×450 mm), I.C.T-510 (510×400 mm) и I.C.T-510L (510×460 mm), предлагащи гъвкави опции за оразмеряване. Типовете лазери – UV, Green, Fiber, CO₂ – се адаптират към FR4, маска за запояване, метали, пластмаси и други, което прави тази система за лазерно маркиране на печатни платки подходяща за различни приложения. Той се интегрира онлайн със SMT линии за пренос на MES данни в реално време и работи офлайн, когато е необходимо. За разлика от методите, базирани на мастило, той не използва консумативи, елиминира отпадъците и предотвратява дублиране на грешки при маркиране. Способен за скорости до 7000 mm/s със стабилна производителност, той произвежда трайни, четливи маркировки, които помагат на производителите на електроника да поддържат високо качество и съответствие при сглобяване на голям обем.
| Характеристика
Надеждна система за шофиране с прецизен контрол
I.C.T проектира задвижващата система, използвайки структура на окачване на дъгов мост, съчетана с висококачествени сферични винтове и линейни водачи от TBI и HIWIN/PMI. Този дизайн значително подобрява капацитета на натоварване и поддържа плавното движение в различните размери на печатни платки. Два независими високопрецизни серво мотора управляват осите X и Y поотделно, осигурявайки точно позициониране всеки път. Гъвкавите затворени вериги на резервоара, комбинирани със спомагателни профили, осигуряват движение без вибрации по време на продължително производство. Уникалното покритие за прах предпазва компонентите от частици, намалявайки нуждите от почистване и разходите за поддръжка. Тези твърди елементи позволяват на машината за лазерно маркиране да работи последователно в бързи SMT линии, поддържайки прецизно поставяне на маркировка и помагайки на екипите да избегнат производствени забавяния.
Гъвкава система за маркиране за гъвкавост на материала
Системата за маркиране позволява на потребителите да избират UV, Green, Fiber или CO₂ лазери в зависимост от вида на материала и производствените нужди. Всеки лазер осигурява стабилна дължина на вълната, високо качество на лъча и дълъг живот за надеждна работа. Фабричното калибриране настройва перфектно фокусното разстояние, елиминирайки ръчните настройки, докато оста Z се настройва автоматично спрямо височината на дъската. Решенията за охлаждане съответстват на всеки тип лазер, за да се избегне прегряване при продължителна употреба. Различните конфигурации на греди се справят ефективно със сложни оформления и трудни повърхности. Тази адаптивна настройка гарантира, че машината за лазерно маркиране на печатни платки в линията SMT създава остри, еднакви маркировки, които отговарят на изискванията за проследяване в много електронни приложения.
Гладка транспортна система с функции за безопасност
Избрани модели разполагат с вградена функция за обръщане, която обработва двустранни печатни платки с едно ефективно преминаване, адресирайки сложните изисквания за маркиране. Сегментираните водещи релси използват ESD антистатични колани за защита на компонентите от натрупване на статично електричество. Синхронните ремъци с висока якост предлагат регулируема скорост, за да се изравнят с потока на линията, докато специалните устройства за опъване поддържат оптимално състояние на ремъка. Сферичните винтове и твърдите валове позволяват синхронно регулиране на ширината, поддържайки предните и задните релси идеално успоредни, за да се предотврати неправилно подравняване. Цилиндърните прегради позволяват фин контрол на спирането. Тези комбинирани функции преместват печатните платки внимателно и точно, поддържайки непрекъснат поток и висок добив при SMT производството.
Сигурна система за контрол за ежедневна надеждност
Системата за контрол използва чисто, стандартизирано оформление с ясни етикети, опростяващи рутинните проверки и ремонти. Високопрецизните серво задвижвания и двигатели осигуряват плавно движение с ниски вибрации за постоянни резултати. Охлаждането с въздушна конвекция управлява топлината ефективно в типичните фабрични настройки. Интегрираната контролна платка на I.C.T работи стабилно с лесна нужда от поддръжка. Отделен превключвател за защита от течове добавя електрическа безопасност, а пълното съответствие със стандартите CE и UL отговаря на глобалните изисквания. Този надежден дизайн поддържа системата за лазерно маркиране на печатни платки да работи безопасно смяна след смяна, което позволява фокусиране върху изхода вместо чести поправки.
Интуитивен операторски интерфейс за лесна употреба
Интерфейсът на оператора предлага направляван, лесен дизайн, който намалява времето за учене на новите служители. Захранван от оригинална Windows система, той съхранява много работни програми за бързо превключване на продукти. Пълноформатното сканиране показва моделите на подравняване ясно на екрана, ускорявайки настройката. Поставянето на коаксиална камера премахва допълнителните стъпки за калибриране. Стандартните MES портове поддържат директна фабрична интеграция с налични персонализирани протоколи. Тези практични елементи съкращават времето за настройка, минимизират грешките и помагат за безпроблемното включване на машината в текущите SMT работни процеси.
| Спецификация
| Параметър | I.C.T-400 | I.C.T-460 | I.C.T-510 | I.C.T-510L |
|---|---|---|---|---|
| Размер на максимум PCB | 380 × 380 мм | 510 × 450 мм | 510 × 400 mm | 510 × 460 мм |
| Обхват на маркиране | 280 × 380 мм | 460 × 450 мм | 430 × 400 мм | 510 × 460 мм |
| PCB Flip функция | Да (вграден флипер) | Да (вграден флипер) | Не | Не |
| Размер на машината | 835 × 1488 × 1566 мм | 974 × 1528 × 1616 мм | 1054 × 1568 × 1523 мм | 1054 × 1470 × 1523 мм |
| Тегло на машината | 700 кг | 800 кг | 750 кг | 800 кг |
| Прецизност на маркирането | ±0,05 mm (еднакво за всички) | ±0,05 mm (еднакво за всички) | ±0,05 mm (еднакво за всички) | ±0,05 mm (еднакво за всички) |
| Дебелина на печатни платки | 0,5–5 мм (еднакво за всички) | 0,5–5 мм (еднакво за всички) | 0,5–5 мм (еднакво за всички) | 0,5–5 мм (еднакво за всички) |
| Скорост на маркиране | <7000 mm/s (еднакво за всички) | <7000 mm/s (еднакво за всички) | <7000 mm/s (еднакво за всички) | <7000 mm/s (еднакво за всички) |
| Поддържани типове лазери | UV, зелено, влакна, CO₂ (еднакво за всички) | UV, зелено, влакна, CO₂ (еднакво за всички) | UV, зелено, влакна, CO₂ (еднакво за всички) | UV, зелено, влакна, CO₂ (еднакво за всички) |
| Безопасна височина на PCB | Отгоре <25 mm, отдолу <20 mm (еднакво за всички) | Отгоре <25 mm, отдолу <20 mm (еднакво за всички) | Отгоре <25 mm, отдолу <20 mm (еднакво за всички) | Отгоре <25 mm, отдолу <20 mm (еднакво за всички) |
Как да изберем лазер:
UV лазер (355nm) : Най-добър за чувствителни към топлина печатни платки, маска за запояване FR4, гъвкави вериги. Студено маркиране, минимални щети, висок контраст.
Зелен лазер (532nm) : Идеален за пластмаси, силициеви пластини, керамика, отразяващи покрития. Отлична абсорбция, ултра фини следи, ниско топлинно въздействие.
Влакнест лазер (1064nm) : Идеален за метали, медни/алуминиеви следи, метални печатни платки. Дълбоки, трайни, бързи, висококонтрастни белези.
CO₂ лазер (10600nm) : Подходящ за стандартен FR4, маска за запояване, органични покрития. Стабилен, добър контраст, рентабилен за твърди дъски.
| Интегрирано решение за SMT производствена линия
I.C.T предоставя цялостни висококачествени SMT производствени линии , предназначени за взискателни сектори като автомобилна електроника, медицински устройства и LED осветление. Линията започва с вакуумно зареждащо устройство, което захранва чисти ПХБ в процеса. След това автоматичен принтер с паста за запояване отлага паста с висока точност. Високоскоростните монтажни машини JUKI поставят компонентите точно и ефективно. Многозоналните фурни Lyra reflow създават здрави и надеждни спойки. Усъвършенстваните AOI системи откриват дефектите рано, за да увеличат максимално добива. Здравите PCB конвейери осигуряват плавно, синхронизирано движение между станциите. PCBA почистващите машини премахват остатъците от флюс за повишена надеждност. Напълно автоматичен шкаф за съхранение и закаляване на паста за запояване поддържа качеството на пастата по всяко време. Това интегрирано решение осигурява висока производителност, по-ниски разходи и постоянна производителност, подкрепени от ангажимента на I.C.T за пълно обслужване от инсталиране до текуща техническа поддръжка.
| Случай на клиентски проект
I.C.T успешно завърши инсталацията в чужбина и фабричното приемане (FAT) за две пълни SMT производствени линии в северноамерикански производител на инструменти за красота. И двете линии преминаха безпроблемно производствено приемане. Всяка линия включваше нашата машина за лазерно маркиране на печатни платки в SMT линията за постоянно проследяване, SMT принтер със SPI, монтаж на Panasonic, пещ за преформатиране на Heller, инспекция на AOI, конвейери за печатни платки, машина за почистване на PCBA и автоматичен шкаф за съхранение и затопляне на паста за запояване. Инженерите се занимаваха със сглобяването на място, осигуряваха цялостно обучение и оптимизираха процесите, за да отговарят на точните нужди. Клиентът сега управлява ефективни, висококачествени линии, готови да отговорят на нарастващото търсене на първокласни продукти за красота и лична хигиена.
| Глобално обслужване и поддръжка за обучение
I.C.T предоставя пълна техническа поддръжка, като се започне с експертна инсталация на място и въвеждане в експлоатация за бързо стартиране. Обучението обхваща работата на машината, използването на софтуера, програмирането, поддръжката и основите за отстраняване на неизправности. Инженерите споделят съвети за оптимизация за подобряване на качеството на маркиране и ефективността на линията. След стартирането клиентите получават бърза дистанционна помощ, бърза доставка на резервни части и планирани последващи действия. Тази текуща услуга минимизира времето за престой, удължава живота на оборудването и осигурява върхова производителност. Със специална поддръжка, производителите разчитат на печатни лазерни принтери за дългосрочна надеждност и безпроблемна работа.
| Похвала на клиента и положителна обратна връзка
Клиентите често хвалят нашите инженери за техните знания, търпение и бързо справяне с предизвикателствата при настройка и обучение. Мнозина хвалят системата за лазерно маркиране на печатни платки за стабилна работа, ясни маркировки и лесна интеграция на линии. Положителните забележки подчертават внимателното опаковане и сигурната глобална доставка, които защитават оборудването. Бързите отговори на въпроси укрепват доверието. Като цяло, клиентите ценят надеждни машини и внимателно обслужване, които поддържат последователно, висококачествено производство.
| Глобални сертификати за качество
Машините I.C.T притежават ключови международни сертификати, които потвърждават процесите за безопасност, екологично съответствие и качество. Те включват CE за електрическа безопасност, RoHS за ограничаване на опасните вещества и ISO9001 за структурирано управление на качеството. Множество патенти защитават иновативни лазерни и интеграционни дизайни. Тези идентификационни данни потвърждават, че машината за лазерно маркиране отговаря на световните стандарти и печели доверието на производителите по целия свят.
| Относно компанията и фабриката I.C.T
I.C.T управлява свой собствен екип за научноизследователска и развойна дейност и производствено съоръжение в Донгуан, Китай, обхващащо 12 000 квадратни метра с 89 служители и 20 инженери. От 2012 г. компанията се разраства бързо и сега обслужва над 1600 клиенти в 72 държави. Фабриката следва стриктни процедури за проверка на всеки етап, подкрепени от цялостна система за управление на качеството за постоянна работа. Ние предлагаме пълни SMT решения – от планиране и доставка на оборудване до инсталация, обучение и оптимизация на процеси – помагайки на клиентите да изградят ефективни производствени системи в световен мащаб.
