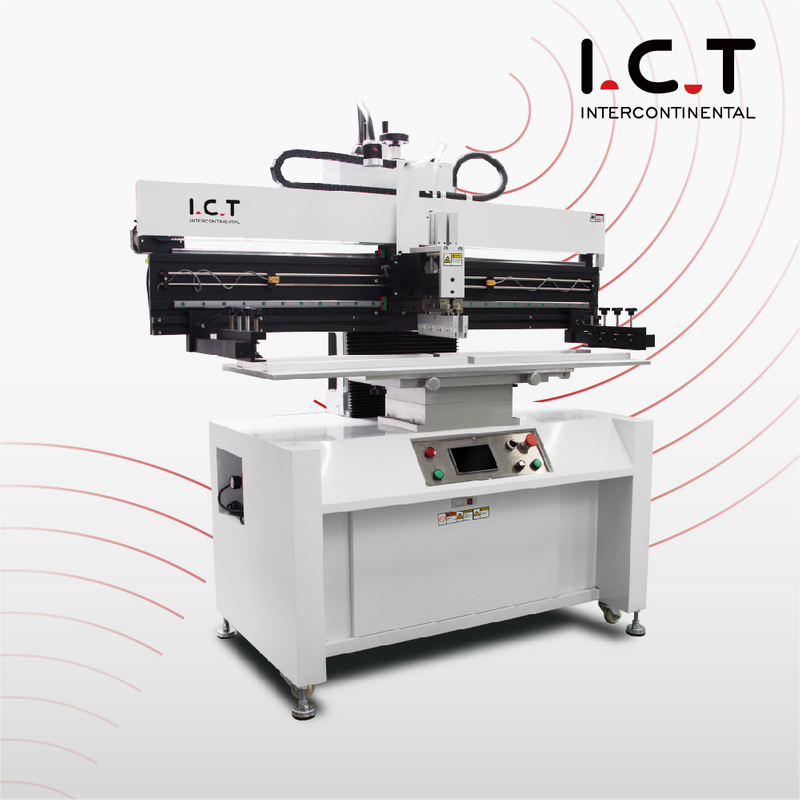

| Надежден SMT полуавтоматичен принтер за шаблони за производство на дълги картони
Полуавтоматичната машина за печат на паста smt използва SMT полуавтоматичния принтер за шаблони като първата станция в SMT линиите за дълги дъски. Тайвански TBI линейни водачи и стъпков двигател SANYO осигуряват стабилно движение за точно отлагане на паста. Системата за окачване на ракела плюс регулируем натиск и скорост на острието (с ясен габарит и контролер) създават равномерни слоеве. Модулна универсална маса с устройство за подравняване поддържа едностранни или двустранни печатни платки с дебелина от 0,2-6 mm. Раменете на рамката на шаблона се регулират лесно от 370×470 mm до 1750×650 mm. Автоматичният режим на печат осигурява стабилни, ефективни резултати всеки цикъл. Само 220 W мощност и ≤12-секундно синхронизиране правят SMT полуавтоматичния припой за шаблонен принтер идеален за LED ленти, сървърни платки или 5G модули.
| Функция
Щифтът и опорният блок трябва да са подходящи останалите части, които да отговарят на всеки размер на отвора и оформление за едностранни или двустранни печатни платки. Позиционирането е бързо, точно и напълно регулируемо. Внесеният стъпков двигател плюс тайванската прецизна водеща релса поддържат всичко стабилно. Ракелът се повдига ръчно за бързо пълнене или почистване на паста, докато сензорите за ограничаване намаляват времето за пътуване. Това поддържа дългите платки идеално фиксирани вътре в машината за печат с паста за запояване, така че пастата да остане точно там, където й е мястото за следващата машина.
Директната връзка на чистачката с два независими високопрецизни цилиндъра гарантира постоянно налягане. Двойните плъзгащи се релси заключват движението на чистачката за перфектна стабилност. Сензорният екран работи с приятелски английски интерфейс с обучение и навигация. Ръчните, полуавтоматични и напълно автоматични режими са на едно кликване. Всички основни части (Omron, Leuze, SMC, Delta, Samkoon) са топ вносни марки. Това кара SMT полуавтоматичния принтер за шаблони да доставя безупречно залепване на всяка дъска с почти нулеви мостове или недостатъчни подложки.
| Спецификация
| Модел | P3 | P6 | P12 | P15 |
| Точност | +/- 0,05 мм | +/- 0,05 мм | +/- 0,05 мм | +/- 0,05 мм |
| Размер на печатни платки | 300 х 350 мм | 600 х 350 мм | 1200 х 350 мм | 1500 х 350 мм |
| Размер на платформата | 320 х 400 мм | 700 х 400 мм | 1350 х 400 мм | 1650 х 400 мм |
| Размер на шаблона (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| Дебелина на печатни платки | 0,2 - 6 мм | 0,2 - 6 мм | 0,2 - 6 мм | 0,2 - 6 мм |
| Позициониране на шаблона | Ръководство | Ръководство | Ръководство | Ръководство |
| Време за цикъл | < 10 сек. | < 10 сек. | < 12 сек. | < 12 сек. |
| Консумация на енергия | 200 W | 200 W | 220 W | 220 W |
| Захранване | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Въздушно налягане | 4,5-6 кг/см | 4,5-6 кг/см | 4,5-6 кг/см | 4,5-6 кг/см |
| Скорост на чистачката | 0-200 мм/сек | 0-1200 мм/сек | 0-200 мм/сек | 0-200 мм/сек |
| Измерение | 850x750x1650 мм | 1050x750x1650 мм | 1660x750x1650 мм | 2100х750х1650 мм |
| Тегло | 280 кг | 300 кг | 356 кг | 430 кг |
| Дължина на чистачката | 250 мм | 250 мм | 250 мм | 250 мм |
| Височина на платформата | 950 мм | 950 мм | 950 мм | 950 мм |
| Опция: Специален размер може да бъде персонализиран | ||||
* I.C.T продължава да работи върху качеството и производителността, спецификациите и външния вид могат да бъдат актуализирани без конкретно известие.
| Списък на оборудването на линията SMT
I.C.T Висококачествената производствена линия за PCBA включва усъвършенствано оборудване за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната SMT линия включва товарач, автоматичен принтер за точно нанасяне на спояваща паста, машина за вземане и поставяне за прецизно поставяне на компоненти, пещ за повторно оформяне за надеждно запояване и AOI система за цялостна проверка на дефекти. Тази висококачествена производствена линия за PCBA осигурява безпроблемна работа, висока надеждност и евтин SMT монтаж, отговаряйки на различни изисквания на индустрията.
| Име на продукта | Предназначение в SMT линия |
|---|---|
| PCB товарач | Автоматично зарежда голи печатни платки към линията. |
| Принтер за паста на спойка | Отпечатва прецизно спояваща паста върху печатни платки. |
| Изберете и поставете машина | Прецизно монтира компоненти върху печатни платки. |
| Рефункционална фурна | Разтопява спойка, за да образува твърди съединения. |
| AOI машина | Проверява спойките и дефектите в поставянето. |
| SPI машина | Проверява височината и качеството на спояващата паста. |
Проверява целостта на вътрешната спойка и открива скрити дефекти. | |
| SMT почистваща машина | Използва се за почистване на печатни платки, шаблони, приспособления, дюзи и др. |
| PCB машина за рязане | Нарежете PCBA в крайния продукт |
| Оборудване за проследяване | Записва и проследява производствените данни: машина за лазерно маркиране /монтиране на етикети/мастиленоструен принтер |
| Казус за успех на клиента – Фабрика за светодиоди в Саудитска Арабия
Саудитски производител на светодиоди поръча пълна 1200 mm SMT линия от I.C.T, изградена около SMT полуавтоматичен принтер за шаблони, високоскоростни JUKI разпределители и пещ L12 за дълги LED тръби. Нашите инженери отлетяха до Рияд, свързаха широки конвейери, зададоха оптимални параметри на паста за дъски с пълна дължина и дадоха седем пълни дни обучение за работа с дълги дъски и ежедневни проверки. Линията достигна максимална дневна производителност още на следващата смяна с перфектно разположение на подаването на паста и без проблеми със запояването. Клиентът хареса бързата глобална инсталация, супер-здравите каси и ясното обучение, което направи новата им фабрика печеливша от първия ден.
| Глобално обслужване и поддръжка за обучение
I.C.T предоставя цялостна поддръжка на SMT линия за дълги платки: безплатни широки SMEMA чертежи, 48-часово видео за фабрично стареене, свързване на колана на място, 7-10 дневен тренировъчен лагер за оператора, едногодишен комплект резервни части, неограничена дистанционна диагностика на камерата и редовни одити на добива. Двадесет инженери обслужват 72 държави с 4-часов първи отговор и денонощна спешна линия. Всеки SMT полуавтоматичен принтер за шаблони преминава разширена пълна линия за изгаряне и 100% проверка в нашата фабрика ISO9001 с площ от 12 000 m². Клиентите получават стабилни линии за монтаж на печатни платки, бърза възвръщаемост на инвестициите и партньори, които растат заедно.
| Отзиви на клиенти
1600+ дълги SMT линии в 72 държави се движат на I.C.T. Те хвалят персонализирани планове с широка лента за големи подове, изключително здрави каси за океански кораби, едноседмични курсове, които карат операторите да печатат като експерти, незабавни дистанционни поправки, които спестяват цели смени и месечни посещения, които повишават UPH 20%. Фабриките продължават да се разширяват, защото грижата за пълна линия означава по-висок добив от първото преминаване, по-малък брак и истинско дългосрочно приятелство.
| Сертификати и стандарти
Всеки SMT полуавтоматичен принтер за шаблони носи CE, RoHS, ISO9001:2015 и множество патенти. Тестовете на широка платка и 100% проверки отговарят на стандартите на ЕС, САЩ и световните стандарти за линии за монтаж на печатни платки. Те доказват безопасно боравене с паста, безпроблемно широко скачване, издръжливи части и екологична работа – пълна увереност от първата дълга дъска.
| За компанията I.C.T и нашата фабрика
Основана през 2012 г., I.C.T се превърна в доверен партньор за пълно SMT решение, обслужващ повече от 1600 клиенти в 72 държави. Нашата модерна фабрика от 12 000 m² в Донгуан наема 89 страстни служители и 20 старши инженери, които проектират, произвеждат и стриктно тестват всяка машина съгласно стандартите ISO9001. С 8 задгранични офиса и местни складове по целия свят ние гарантираме резервни части и инженерна поддръжка на място в рамките на 48 часа навсякъде по планетата. Ние живеем чрез почтеност, простота, откритост, координация и споделяне – предоставяйки честни цени, светкавична реакция, доживотни безплатни софтуерни надстройки и истинско партньорство, което помага на всеки клиент да постигне устойчив растеж.
