I.C.T DIP инвертирана камера онлайн AOI AI-4540 подобрява контрола на качеството на PCB след THT запояване с прецизно откриване на дефекти и минимално време на престой.
а. Бързо открива дефекти в компонентите.
b. Прилага дълбоко обучение за интелигентни преценки.
c. Проверява дъските без спиране на линиите.
d. Лесно програмиране с бързи настройки.
д. Позволява дистанционно управление и проследяване на данни.
f. Пасва лесно на различни размери печатни платки.
ж. Интегрира се гладко с фабричните системи.
I.C.T- AI-4026
I.C.T
| Наличност: | |
|---|---|
| Количество: | |
| Открийте машини AI-4540 AOI

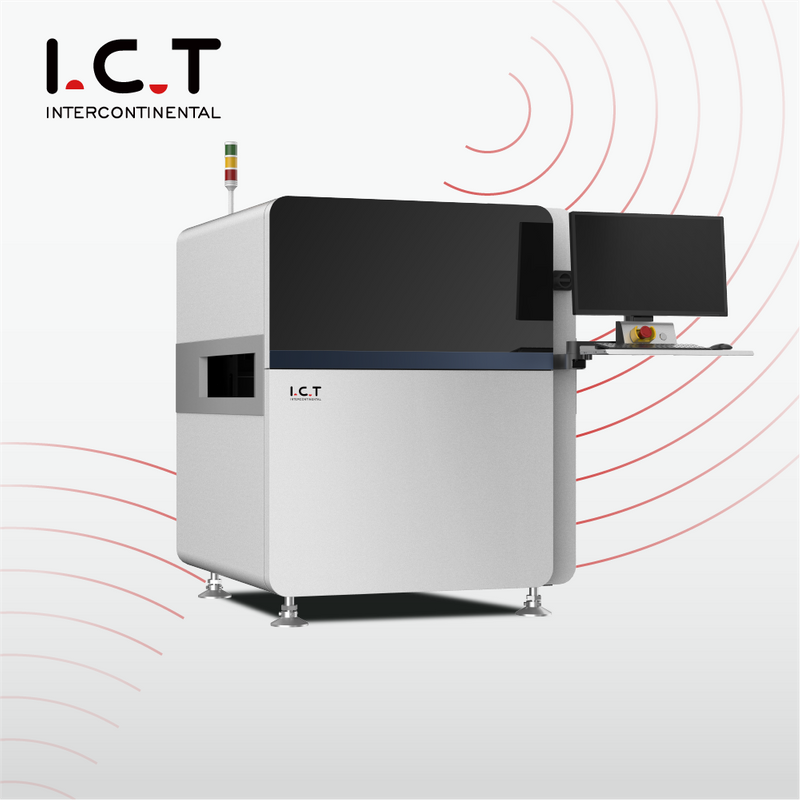

I.C.T DIP инвертирана камера онлайн AOI AI-4540 е усъвършенстван инструмент за проверка на PCBA след THT запояване. Той улавя изображения в реално време с помощта на високопрецизна цветна камера и ги обработва с алгоритми за невронна мрежа на сгъване (CNN) за интелигентно откриване на дефекти. Тази автоматична машина за печатни платки идентифицира проблеми като грешни части, липсващи компоненти, обратна полярност и дефекти на спойка като мостове, кухини или недостатъчна спойка в елементи като резистори, кондензатори, диоди и гнезда. С високи нива на откриване и ниски фалшиви аларми, той се инсталира върху производствени линии без модификации, което позволява непрекъсната работа. Лесен за регулиране на височина и ширина, той поддържа централно управление за множество устройства. Проследимостта на данните включва SPC аларми, автоматично съхранение на регистрационни файлове, NG предупреждения и дистанционно програмиране. Това повишава ефективността и качеството на завода в SMT процесите.
| Функция

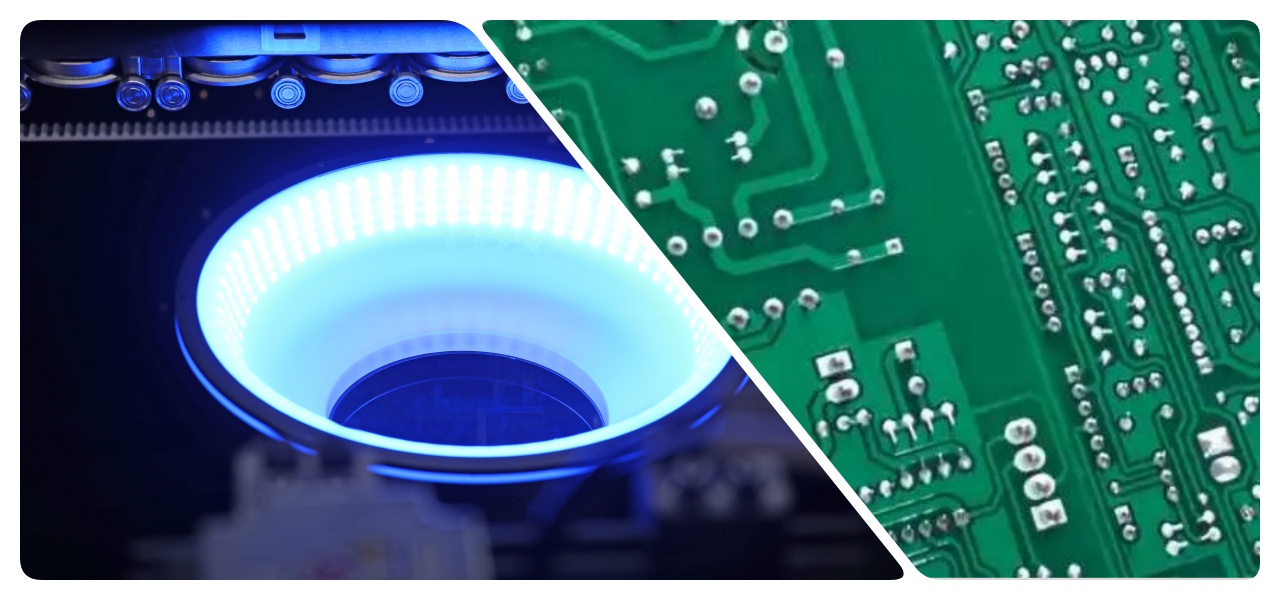

Машините AI-4540 aoi използват дълбоко обучение с оптимизация на големи данни за индустриални проверки. Той идентифицира компонентите и спойките автоматично с едно щракване, намалявайки дългите времена за програмиране и високите фалшиви аларми от традиционните методи. Обучен на големи набори от данни, той се справя с вариациите на долната страна след вълново запояване, като гарантира, че няма пропуснати дефекти. Намалява фалшивите обаждания от надвиснали части или леки разлики в цвета. CNN имитира човешка преценка за различни сценарии, като откриване на размити дупки на щифтове в спойка без щифт или смущения в устройството. Това води до силно обобщение, висока точност и надеждни проверки за сложни платки.

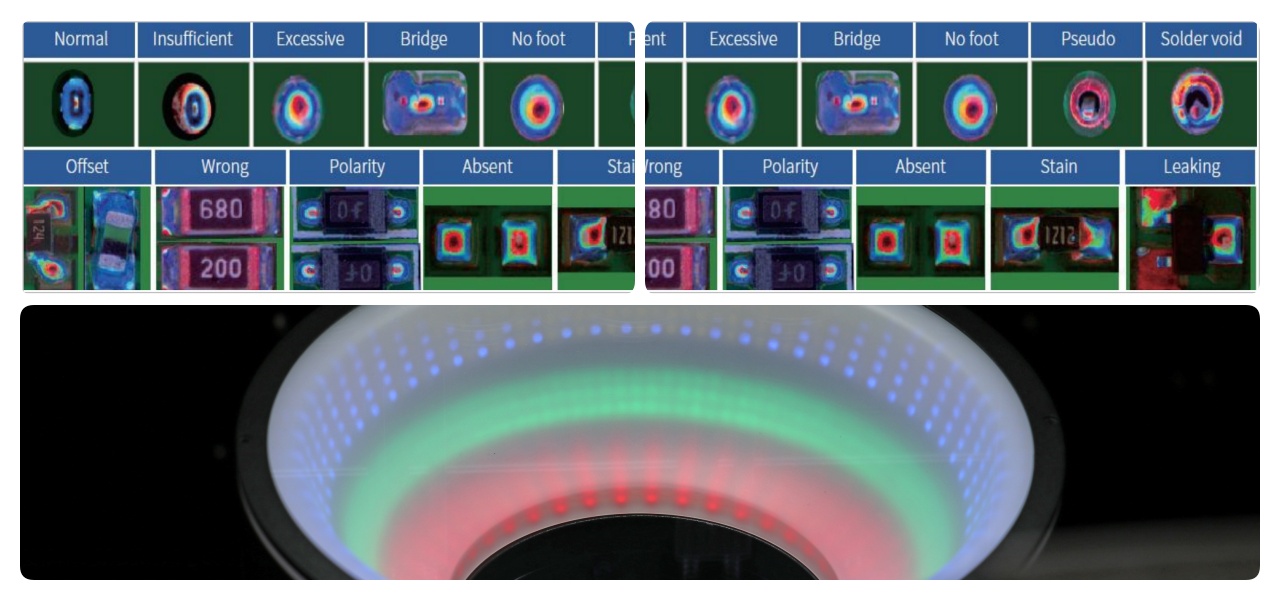

Тази онлайн машина за проверка на aoi предлага интелигентни, адаптивни процеси за безпроблемна употреба. Той интелигентно проверява цветни пръстеновидни резистори, кондензатори, диоди и гнезда, онлайн или офлайн, без спиране на линии. Програмирането отнема 10-20 минути, отстраняването на грешки 10-15 минути, с кратки промени, като се използват съществуващи файлове. Пакетните промени на параметрите се извършват с един ключ. Звукови аларми предупреждават за грешни елементи или типове. Това опростява операциите, бързо оптимизира настройките на оборудването и намалява времето за престой за по-добър производствен поток.
Машините AI-4540 aoi постигат бързи проверки с планиране на пътя на генетичен алгоритъм. Той намалява броя на FOV, като прескача зоните без заваряване, скъсява пътищата и избира идеални точки за изображения, за да избегне спойка по краищата. GPU паралелната обработка ускорява обработката на данни. С 0,23 секунди на FOV, той е подходящ за линии с голям обем. Като система за инспекция на линия smt aoi машина, тя поддържа потока, като същевременно гарантира прецизни резултати.
Поддържа проверки за много дъски, смесени дъски и смесени материали. Идентифицира завъртания под различни ъгли и позиции. Пропуска автоматично лошите оценки. Тази гъвкавост пасва на различни настройки на печатни платки за задълбочени, ефективни проверки без допълнителни стъпки.
| Спецификация
| Модел | I.C.T DIP обърната онлайн камера AOI AI-4540 (след THT запояване) | I.C.T DIP обърната онлайн камера AOI AI-4540L (след THT запояване) |
| FOV | 49*41 мм | |
| Резолюция | 20um | |
| Камера | 5M | |
| светлина | RGB + W светлина, 4 цвята интегрална | |
| Скорост на проверка | 0,23 сек/FOV | |
| Смесване на печатни платки | Поддържа автоматично програма за обаждания. | |
| Размер на печатни платки | Трисекционна писта: 50*50-350*400 мм Едносекционна писта: 50*50-450*400 мм | 50*50~550*650 мм |
| Височина на PCB | Отгоре: 110 mm (150 mm по избор), отдолу: 25 mm | |
| Дебелина на печатни платки | 0,3 ~ 6,0 мм | |
| PCB Edge | 3,0 мм | |
| PCB Warpage | ±3,0 мм | |
| Тегло на PCB | Макс: 10 кг | |
| Височина на транспортьора | 750&900±20 мм | |
| Дисплей | 23,8 инчов FHD дисплей | |
| Извеждане на данни | Автоматично генериран статистически анализ SPC | |
| Специална функция | Автоматично търсене на елементи и бързо програмиране | |
| Мощност | AC220 50/60Hz,5A | |
* I.C.T продължава да работи върху качеството и производителността, спецификациите и външния вид могат да бъдат актуализирани без конкретно известие.
| Списък на оборудването на DIP линията
Нашата DIP производствена линия предлага модерни инструменти за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната DIP линия включва линия за вмъкване на DIP за точно поставяне на компоненти, устройство за зареждане на вълни за плавно влизане на печатни платки, устройство за разтоварване на вълни за безопасно излизане и линия за монтажна лента за финални проверки. Тази висококачествена производствена линия за PCB DIP осигурява стабилна работа, надеждно вмъкване на THT и рентабилен монтаж, отговаряйки на разнообразни нужди на индустрията. С модулни дизайни и глобална поддръжка от I.C.T, той повишава производителността за задачи, извършвани през дупки.
| Име на продукта | Предназначение в DIP линия |
|---|---|
Автоматична машина за вмъкване | Автоматично поставя компоненти върху печатни платки с прецизност за DIP производствена линия. |
Разтопява спойка, за да образува твърди съединения върху печатни платки по време на процеса на добавяне на THT. | |
Селективна машина за запояване | Прилага спойка селективно към специфични зони за точно THT сглобяване |
Проверява спойките и дефектите в поставянето на DIP сглобени печатни платки. | |
Проверява качеството на вътрешната спойка и скритите дефекти в THT компонентите. | |
Тества електрически характеристики и свързаност на сглобената печатна платка. | |
Пренася плавно печатни платки през DIP линията за ефективно сглобяване и проверка. |
| Видео за успеха на клиента
Нашето маркетингово видео за машините AI-4540 aoi демонстрира нейния елегантен външен дизайн, подчертавайки трисекционната релса за гъвкаво боравене с печатни платки. Той се гмурка във вътрешната структура, демонстрирайки високопрецизната камера и осветителна система. Показва се електрическата кутия, като се набляга на надеждни компоненти за стабилна работа. Представени са ключови точки за продажба, като откриване на дефекти в реално време и ниски фалшиви аларми. Показани са различни акценти в програмирането, включително идентификация с едно щракване, бързи настройки и пакетни модификации. Това видео илюстрира как машината се интегрира безпроблемно в линии, оптимизира ефективността и осигурява висококачествени резултати за производителите на електроника по целия свят.
| Обслужване и обучение
I.C.T предлага цялостно обслужване и обучение за машини AI-4540 aoi. Нашият глобален екип се занимава с инсталирането, поддръжката и дистанционната помощ, за да сведе до минимум времето за престой. Обучението включва практически сесии за програмиране, работа и отстраняване на неизправности, достъпни на място или онлайн. Ние се фокусираме върху бързите отговори на запитванията, като гарантираме, че вашият персонал придобива умения бързо. Тази поддръжка помага на фабриките да работят гладко, да подобряват качеството и да се адаптират ефективно към производствените нужди.
| Отзиви на клиенти
Клиентите хвалят I.C.T aoi машини за тяхната прецизност и надеждност. Те хвалят нашите инженери за експертни настройки и бързи поправки. Сигурното опаковане и навременната доставка предотвратяват повреди, печелейки високи оценки. Бързите отговори на проблеми изграждат силно доверие и партньорства.
| Нашата сертификация
I.C.T притежава CE, RoHS, ISO9001 и различни патенти. Те гарантират безопасност, екологично съответствие и стандарти за качество. Нашите aoi машини отговарят на глобалните правила за надеждна работа. Патентите защитават иновации като технология за задълбочено обучение, предоставяйки напреднали, защитени решения.
| Относно I.C.T и нашата фабрика
I.C.T е водеща фирма за електроника със собствена научноизследователска и развойна дейност и производство. Нашият екип от над 89 служители, включително 20 инженери, води до бърз растеж в продължение на 12 години. Ние обслужваме 1600 клиенти в 72 държави с пълни SMT решения. Нашата фабрика от 12 000 m² използва стриктни тестове и системи ISO9001, за да поддържа високо качество на продуктите.
