I.C.T-SS550
I.C.T
| Количество: | |
|---|---|

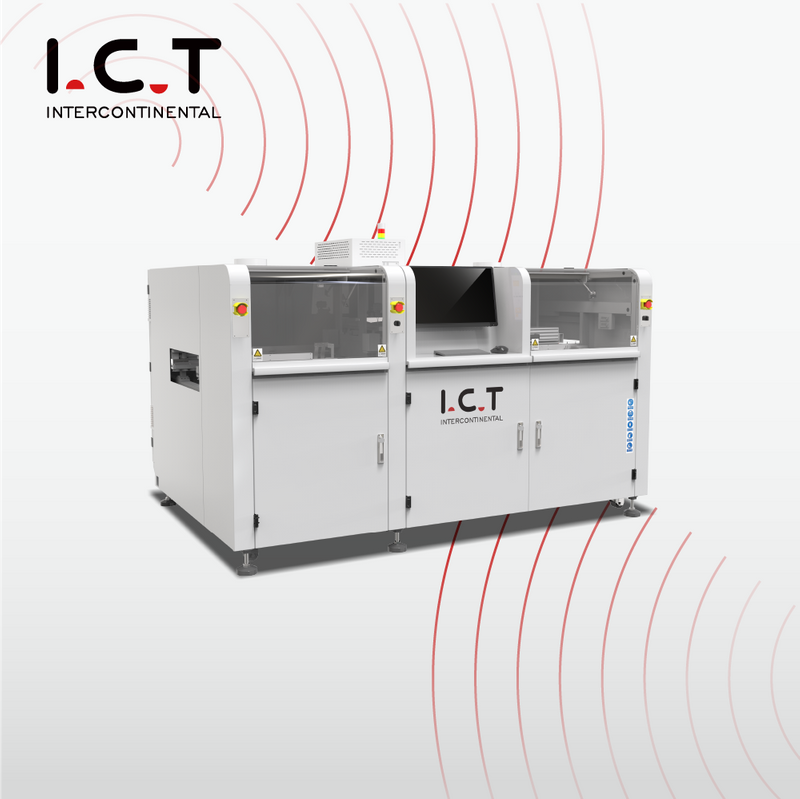

| Преглед на автоматичната машина за запояване със селективна вълна
Проектирана и произведена в Китай, PCB машината за селективно запояване с вълни I.C.T е най-добрата избрана онлайн машина за запояване с вълни за PCBA линии с голям микс и голям обем. Платката стои идеално неподвижно, докато леката платформа от лят алуминий – задвижвана от сервосистеми Panasonic и прецизни линейни релси – движи потока и главите за запояване с тиха като шепот скорост и субмилиметрова точност. Вграденото азотно нагряване осигурява безупречно овлажняване и почти никаква шлака. Всяка променлива на процеса се контролира и записва в интуитивен интерфейс на Windows за бронирана повторяемост. Автоматичните проверки на височината на вълната, CCD наблюдението на живо, немският реактивен клапан и титаниевата спойка гарантират производителност ден след ден, която поддържа добивите високи и несъществуващи преработки.
| Списък на оборудването на DIP линията
Немски високочестотен струен вентил изстрелва малки, равномерни точици на поток с твърди вещества под 10%. Резервоарът с постоянно налягане плюс прецизният разходомер поддържат доставката стабилна независимо от нивото на резервоара. Дюзата се движи по XY платформа, повтаряща се до 0,02 mm. Изпуснатият остатък попада в тава за лесно почистване. Цялата пневматика е от най-висок клас японски SMC, а измервателните уреди стоят точно на повърхността за незабавни визуални проверки. Автоматична помпа подава поток без прекъсване. Тази система осигурява перфектно, повторяемо покритие на всеки цикъл върху печатната платка на машината със селективна запояваща вълна.
Напълно регулируем долен IR идва стандартно; добавете горна IR или конвекция с горещ въздух по всяко време. Дизайнът с отворена рамка максимизира преноса на топлина, докато дебелата изолация поддържа стабилни температури. Премиум нагревателни елементи и двигатели от световни лидери осигуряват години на надеждно обслужване. Всичко е plug-and-play — не са необходими инструменти за поддръжка. Платките излизат равномерно активирани и термично щастливи, подготвяйки сцената за безупречни съединения в избраната онлайн машина за вълново запояване.
Немска електромагнитна помпа произвежда ултра постоянен вълнов пик. Изберете температура, N2 поток, височина и автоматично калибриране направо от софтуера. Титаниева тенджера с външен чугунен нагревател загрява бързо и никога не протича. Вграденият азот осигурява огледално ярки фуги и почти нулева шлака. CCD на живо записва 900 часа проследимо видео. Високоскоростните запечатани XYZ оси, лазерното откриване на вълни и автоматичното почистване на дюзите поддържат печатната платка на машината за селективна вълна за запояване да работи 24/7 без проблеми.
Тежки профилирани релси и трисекционен ролков транспортьор преместват дъските плавно и нежно. Страничните плюс горните скоби заключват PCBA неподвижно по време на обработка. Удебелените релси се смеят на натоварване от 20 кг. Прецизните задвижващи модули позиционират перфектно всяка платка от флюс през спойка. Цялата транспортна система е проектирана за непрекъснато производство на избраната онлайн машина за вълново запояване.
CE-сертифицираният PLC и високоскоростната шинна архитектура отговарят на стандартите Industry 4.0. Окабеляването Cat-6 и най-добрата в класа си електроника осигуряват светкавична реакция и стабилна надеждност. Насочвано програмиране, автоматично разпознаване на дюзи, редакции на базата на картина, преглед на живо с едно щракване и многоезична поддръжка правят работата лесна. Пълната проследяемост на параметрите поддържа здраво заключено качество на всяка PCB машина за селективно запояване.
Насочван режим стъпка по стъпка, автоматично идентифициране на дюзата, интелигентна корекция на картината, табла за управление в реално време и превключване на CCD с един бутон на живо правят работата на машината почти безпроблемна. Поддържа китайски, английски, японски, руски и др. Вградените MES, Wi-Fi, отдалечен достъп, гласови сигнали и персонализирани светлини поддържат операторите напълно в течение на избраната онлайн машина за запояване с вълни.
| Спецификация
| Он-лайн селективна вълнова машина за запояване | ||||
| Модел | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Он-лайн модулен | Спрей + предварително загряване и запояване | Спрей + Предварително загряване + Запояване | Спрей + Предварително загряване + Запояване + Запояване | Спрей + Предварително загряване + Запояване + Запояване + Запояване |
| Система за запояване | ||||
| Количество на дюзата | 1 | 1 | 2 | 3 |
| Количество на съда за спояване | 1 комплект | 1 комплект | 2 комплекта | 3 комплекта |
| Двойна гърне (опция) | N/a | опция | опция | опция |
| Мощност на съда за запояване | 2,35kw | 2,35kw | 4.70kw | 7,05kw |
| Flux система | ||||
| Резервоар за съхранение на потока | 1L | 1L | 2L | 2L |
| Поддръжка на потока | Аларма на потока, автоматична | |||
| Напръскайте дюза | Германия Jet Valve (точково и линейно пръскане) 1 комплект | |||
| Размер на пръскането на дюзата | 130um (опция 180um, 210um) | |||
| Скорост на пръскане | 0 ~ 20mm/s | |||
| Скорост на движение на пръскащата дюза | 0 ~ 400mm/s | |||
| Система за предварително загряване | ||||
| Режим на предварително загряване | Горещ въздух и IR | Горещ въздух и IR | Горещ въздух и IR | Горещ въздух и IR |
| Зона за предварително нагряване | Д500*Ш500 мм | Д500*Ш500 мм | Д500*Ш500 мм | Д500*Ш500 мм |
| Зона за предварително загряване | Горен горещ въздух: 2, Долен IR: 1 | |||
| Мощност на долното предварително нагряване | Макс.12kw | |||
| Горна мощност на предварително загряване | Макс.6kw | |||
| Време за загряване | Прибл. 15 минути (настройка 150 ℃) | |||
| Режим на управление | PC+PLC | |||
| Транспортна система | ||||
| Размер на PCB (с приспособление) | 120*60~500*500 мм | |||
| Смяна на PCB | Онлайн | |||
| PCB Top Clearance | 120 мм | |||
| Височина на транспорта | 900 ± 20 мм | |||
| Транспортна ширина | 60 ~ 500 мм | |||
| Размер: мм | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | Д2600*Ш1950*В1480 |
| Тегло | Приблизително: 800 кг | Приблизително: 1200 кг | Приблизително: 1300 кг | Приблизително: 1500 кг |
| Списък на оборудването на DIP линията
Нашата DIP производствена линия предлага модерни инструменти за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната DIP линия включва линия за вмъкване на DIP за точно поставяне на компоненти, устройство за зареждане на вълни за плавно влизане на печатни платки, устройство за разтоварване на вълни за безопасно излизане и линия за монтажна лента за финални проверки. Тази висококачествена производствена линия за PCB DIP осигурява стабилна работа, надеждно вмъкване на THT и рентабилен монтаж, отговаряйки на разнообразни нужди на индустрията. С модулни дизайни и глобална поддръжка от I.C.T, той повишава производителността за задачи, извършвани през дупки.
| Име на продукта | Предназначение в DIP линия |
|---|---|
Автоматична машина за вмъкване | Автоматично поставя компоненти върху печатни платки с прецизност за DIP производствена линия. |
Разтопява спойка, за да образува твърди съединения върху печатни платки по време на процеса на добавяне на THT. | |
Селективна машина за запояване | Прилага спойка селективно към специфични зони за точно THT сглобяване |
Проверява спойките и дефектите в поставянето на DIP сглобени печатни платки. | |
Проверява качеството на вътрешната спойка и скритите дефекти в THT компонентите. | |
Тества електрически характеристики и свързаност на сглобената печатна платка. | |
Пренася плавно печатни платки през DIP линията за ефективно сглобяване и проверка. |
| Видео за успеха на клиента

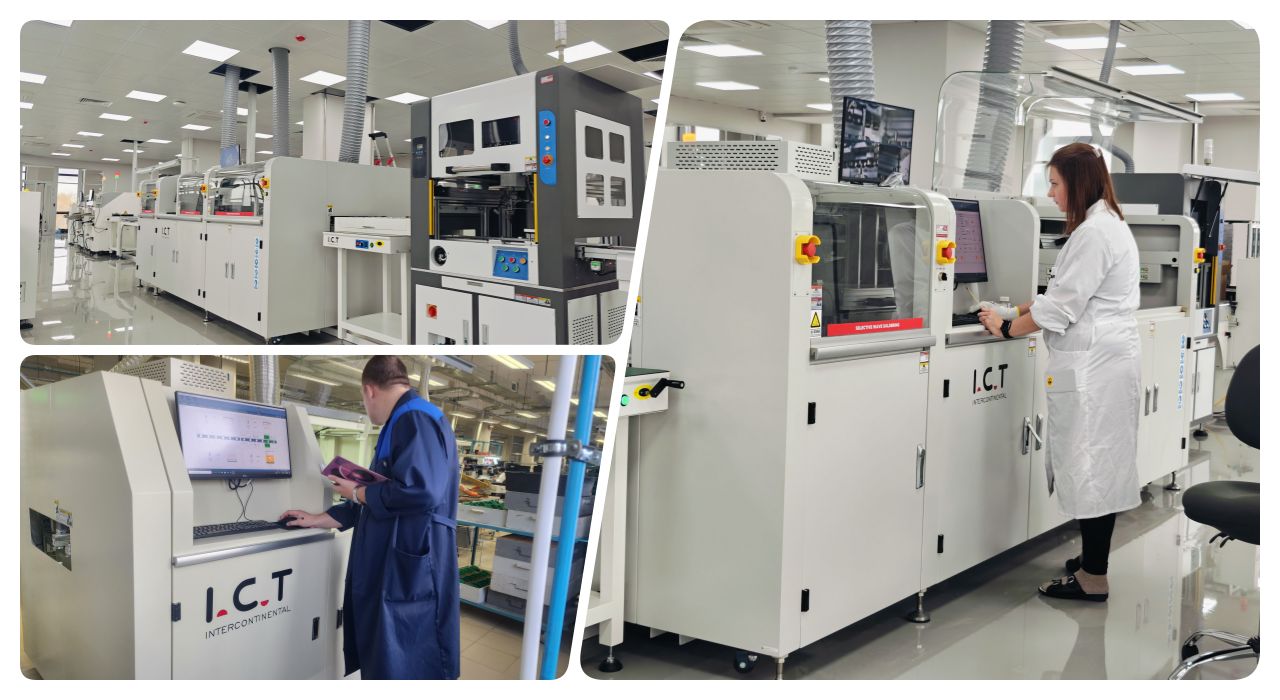

През 2025 г. виетнамски клиент, доставящ световноизвестна марка фотоапарати, дойде в нашата фабрика, за да приеме тяхната нова PCB машина за селективно запояване. Нашите инженери проведоха демонстрации на живо на действителните си дъски, обучиха екипа си за програмиране, калибриране и ежедневна грижа и им позволиха да гледат как се оформят перфектни фуги в реално време на CCD монитора. Практическото посещение им даде 100% увереност за бързо и гладко стартиране у дома и доказа, че I.C.T предоставя истинска глобална поддръжка.
| Професионално обслужване и обучение
От инсталация до ключ и въвеждане в експлоатация до поддръжка през целия живот и надстройки, I.C.T ви покрива навсякъде по планетата. Двадесет специализирани инженери се занимават с оформлението на линията, настройката на процеса и задълбочено обучение - на място или дистанционно. Центрове за резервни части на множество континенти и 24-часов отговор поддържат вашата избрана онлайн машина за вълново запояване да постига върхова работа година след година.
| Похвала на клиента
Клиентите се възхищават на нашите търпеливи, експертни инженери, които обучават задълбочено при приемане и стартиране. Те обичат как селективната вълнова машина за запояване PCB заковава флюсови точки, поддържа перфектна височина на вълната и нарязва дефектите със своите изключително прости контроли. Бронеустойчивата опаковка пристига чиста всеки път, а дистанционните поправки в същия ден плюс светкавичната поддръжка на място правят I.C.T партньора, за когото никога не се тревожат.
| Индустриални сертификати
Всяка печатна платка на I.C.T селективна вълнова машина за запояване носи CE за безопасност, RoHS за екологично съответствие, ISO9001 за системи за качество и множество патенти за струйни клапани, помпи и лазерно откриване. Тези световно признати марки доказват, че получавате безопасно, екологично, иновативно оборудване, създадено по най-високите стандарти.
| Относно компанията и фабриката I.C.T
От 2012 г. се развиваме бързо с изцяло собствена научноизследователска и развойна дейност и модерна фабрика от 12 000 m². Осемдесет и девет членове на екипа — включително 20 инженери — и осем клона обслужват над 1600 клиенти в 72 държави. Строга инспекция и цялостни системи за качество подкрепят всяка машина, докато истинските готови решения – планиране, оборудване, обучение, оптимизация – помагат на производителите на електроника по целия свят да доминират с избраната онлайн машина за вълново запояване.
