Как да изберете правилната машина за проверка на AOI за вашето производство на печатни платки

Изборът на правилната машина за проверка на AOI за вашето производство на печатни платки зависи от няколко важни неща. Трябва да изберете машина с функции, които отговарят на вашите нужди. Това ви помага да проверявате PCB дъските бързо и правилно. Помислете за тези неща, когато погледнете автоматична машина за оптична проверка :

· Обем на производството и микс

· Точност и скорост на инспекцията

· Интеграция на софтуера и обработка на данни

· Бюджет и общи разходи

· Подкрепа и обучение на доставчиците

· Мащабируемост и усъвършенствани функции

Ако обърнете внимание на тези точки, можете да изберете машина за проверка на AOI, която работи добре за вашия PCB процес и дава добри резултати.

Ключови поемания

· Изберете машина за проверка на AOI, която съответства на производствената ви сума, размер на печатни платки и колко твърди са дъските. Това ви помага да получите бързи и коригирани проверки.

· Изберете 3D AOI системи за твърди дъски. Те намират повече проблеми и ви помагат да преминете повече дъски за първи път от 2D системи.

· Помислете за всички разходи като настройка, поправяне, преподаване и софтуер. Не гледайте само цената на машината. Това ви помага да получите най -голяма стойност за парите си.

· Опитайте AOI машини със собствените си дъски. Проверете дали доставчикът ви помага. Това гарантира, че системата работи добре във вашата фабрика и вашият екип може да я използва.

· Учете на работниците си често. Поддържайте системата AOI чиста и актуализирана. Това ви помага да намерите повече проблеми и да поддържате качеството на производството си стабилно.

Основи на автоматизирани оптични проверки

Какво е AOI?

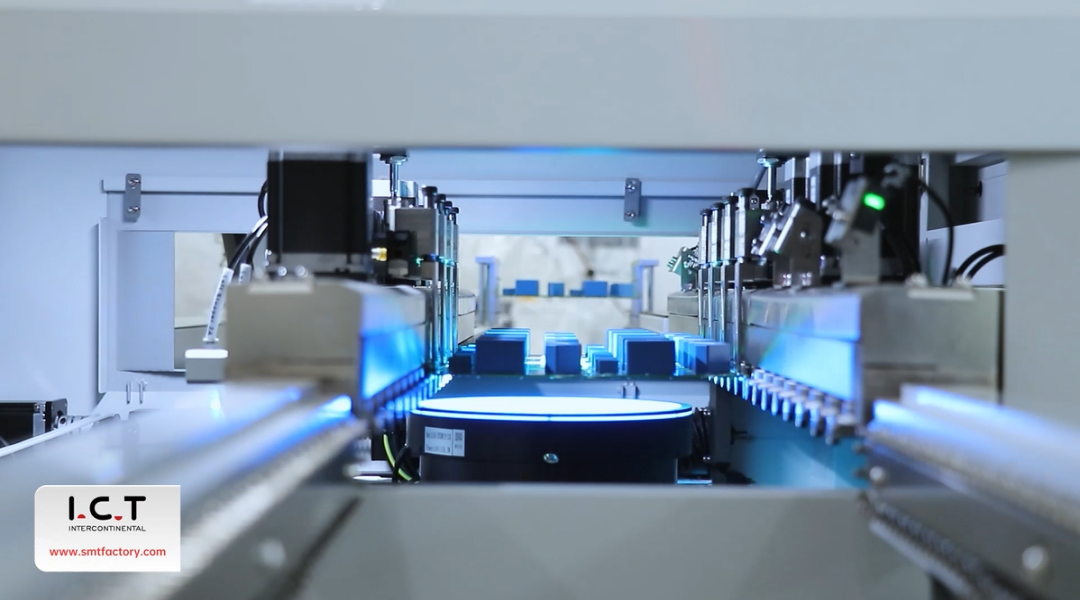

Автоматизираната оптична проверка, наречена AOI, ви помага да проверите вашите PCB за проблеми, докато го правите. AOI използва камери и специални светлини, за да разгледа отпечатаната платка . Той може да забележи много проблеми, като липсващи части, грешни парчета, лошо запояване и разстояние грешки. Можете да използвате AOI в различно време в производствената линия. Например, можете да го използвате след паста за спойка, преди или след преразглеждане и след вълново запояване. AOI работи като качествена порта. Спира лошите дъски да преминат към следващата стъпка. Това ви позволява да отстраните проблемите рано и поддържа работата си правилна.

Ето някои неща, които автоматизираната AOI система може да направи за вас:

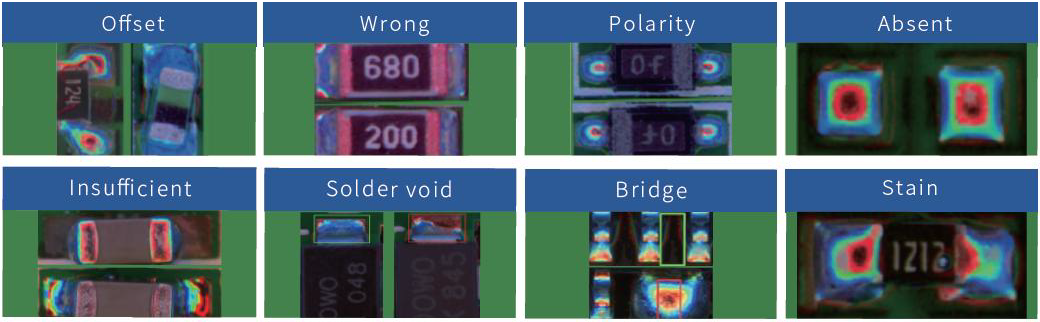

· Намерете проблеми като недостатъчно спойка, грешни части, липсващи парчета и мостове за спойка.

· Проверете вашата печатна платка на много стъпки, за да намерите проблеми рано.

· Използвайте специални светлини и мрежов софтуер, за да намерите повече проблеми и да събирате данни.

· Уверете се, че само добрите дъски се движат напред, така че вашите продукти са по -добри.

Защо AOI има значение за PCB

Имате нужда от AOI в производството на PCB, защото това прави проверката за проблеми много по -добре. Хората могат да пропуснат грешки, когато проверяват на ръка, защото се уморяват или правят грешки. Автоматизираният AOI използва силни камери и AI, за да намери проблеми бързо и правилно. Това означава, че намирате повече проблеми и получавате едни и същи резултати всеки път.

AOI системите могат да намерят над 99% от проблемите, но хората обикновено намират само 60% до 90% . AOI също работи много по -бързо и никога не се уморява.

Когато използвате автоматизиран AOI, можете да намалите процента на проблема си с 30% до 45% . Например, ако процентът на проблема ви е бил 5%, той може да спадне до по -малко от 1%. Това означава по -малко възвръщаемост и оплаквания, а клиентите ви получават по -добри продукти. Автоматизираният AOI ви дава силни проверки за качество и помага да поддържате стабилното производство на PCB.

Основни фактори при избора на машина за инспекция на AOI

Производствени нужди и обем

Първо, помислете какви са нуждите ви на производство . Ако правите много отпечатани сглобки от печатна платка много бързо, имате нужда от силна машина за проверка на AOI. AOI системите от висок клас имат камери с 20 мегапиксела или повече. Те могат да проверяват над 80 квадратни сантиметра всяка секунда. Тези машини са най -добри за големи партиди и твърди дизайни на печатни платки. Ако вършите по-малки работни места, AOI системите на входно ниво може да са достатъчни.

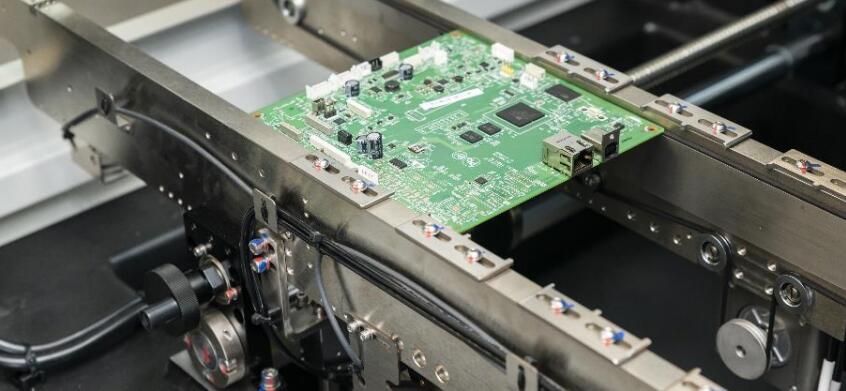

Точност на проверка и скорост

Вашата инспекционна машина AOI трябва да намери дори малки дефекти. Високоскоростните онлайн AOI системи с напреднал AI могат да забележат много малки грешки, едва 10 микрометра. Това ви помага да спрете качествените проблеми и да поддържате линията си да се движи бързо. Автоматизираната оптична проверка с AI и машинно обучение също прави настройката по -бърза и намира повече дефекти.

Размер и съвместимост на PCB

Проверете колко голям и дебел е вашият PCB. Повечето AOI системи работят с дъски до 510 на 460 милиметра. Някои машини могат да се справят с двойни или единични линии за различни настройки.

Автоматизираните AOI машини могат да проверят дебелината на PCB от 0,3 до 6,0 милиметра . Те могат също така да се справят с дъски, които са огънати до плюс или минус 3,0 милиметра. Това означава, че можете да ги използвате за много видове дизайни на печатни платки, дори сложни.

2D срещу 3D AOI системи

2D система за проверка на AOI е добра за прости повърхностни проблеми като липсващи части или мостове за спойка. Но 3D AOI система прави повече. Той измерва височината, обема и формата. Той може да намери проблеми като повдигнати проводници или лоши стави на спойка. 3D AOI намира до 30% повече дефекти и ви помага да преминете повече дъски за първи път с 25%. Трябва да изберете 3D AOI система за проверка за натоварени или твърди PCB сглобки.

Съвет: 3D AOI системите могат да проверяват и двете страни на PCB наведнъж . Те също работят по -добре със сенки или огънати дъски от 2D системи.

Софтуер и интеграция

Изберете автоматизирани AOI системи със силен софтуер. Добрият софтуер ви позволява да свързвате инспекционни данни към вашата фабрична мрежа. Характеристики като сканиране на баркод, отдалечен достъп и AI-задвижвани дефекти намират ви помагат да проследявате и подобрите проверките си. Автоматизацията и интеграцията улесняват контрола на качеството.

Разходи и възвръщаемост на инвестициите

Помислете за всички разходи, а не само за цената. Добавете инсталиране, обучение, софтуер и поддръжка . Разберете възвръщаемостта на инвестицията си, като сравните тези разходи с парите, които спестявате от по -малко грешки и по -малко проверка на ръцете. Онлайн калкулаторите на ROI могат да ви помогнат да видите колко време отнема да си върнете парите и каква е общата ви стойност.

Подкрепа и обучение на доставчици

Изберете продавач, който дава добра подкрепа и обучение. Добрата поддръжка ви помага бързо да отстраните проблемите и поддържа автоматизираната ви AOI система да работи. Обучението гарантира, че вашият екип използва AOI инспекционната машина по правилния начин. Това защитава вашата инвестиция и поддържа продукцията ви бързо.

Как да изберем правилната машина за проверка на AOI

Оценете изискванията на вашата печатна платка

Започнете, като помислите какво се нуждае от вашата печатна платка. Погледнете размера, формата и дебелината на вашите дъски. Ако вашият PCB има много малки части близо един до друг , имате нужда от силна AOI система . Някои дъски имат много слоеве или използват специални части като BGAs или QFN. Тези неща затрудняват проверката на дъската. Искате машина за проверка на AOI, която може да се промени и да бъде програмирана. Това ви помага да сте в крак с нови дизайни и много части.

· Твърди оформления на печатни платки и опаковани части се нуждаят от AOI системи за многослойни дъски.

· Начинът, по който частите са разположени и маркирани, помага на системата AOI да намери проблеми.

· Тесните пространства и различни височини могат да направят сенки, така че се нуждаете от ясни снимки и добри светлини.

· Специални части се нуждаят от AOI системи, които могат да се променят.

· Работата рано с вашия производител ви помага да проектирате табла, които са по -лесни за проверка.

Тъй като автоматизираната оптична проверка се подобрява, виждате повече използване на изкуствен интелект и машинно обучение. Тези инструменти ви помагат да намерите повече проблеми и продължавате да проверявате бързо.

Съвет: Винаги избирайте AOI система, която отговаря на вашите дизайни на PCB сега и по -късно. Това поддържа проверките ви силни, докато продуктите ви се променят.

Тествайте и сравнете AOI решения

Преди да си купите AOI машина, трябва да опитате и да сравните различни. Всяка система AOI проверява таблата по свой начин. Някои използват снимки, за да забележат промени, докато други измерват всяка част и използват правила, за да намерят проблеми. Системите, които измерват части, обикновено намират по -реални проблеми и дават по -малко фалшиви аларми.

Ето едно просто ръководство, което да ви помогне да сравните AOI системи :

1. Решете какво искате да прави вашата AOI система. Помислете за проблемите, които трябва да намерите.

2. Сравнете системите, които използват снимки с тези, които измерват. Системите за картини са по -бързи за настройка, но могат да пропуснат повече проблеми.

3. Вижте дали AOI системата може да се промени, когато добавите нови части или да промените процеса си.

4. Потърсете системи, които ви дават данни веднага и ви помагат да се подобрите.

5. Проверете колко време отнема настройката и запазете системата AOI да работи.

6. Попитайте за помощ и подкрепа от компанията.

7. Проверете колко ясна е камерата и колко бързо работи, а не само мегапикселите.

8. Разберете колко често системата дава фалшиви аларми. Твърде много могат да забавят екипа ви.

9. Попитайте компанията за отчети за това какви проблеми могат да намерят системата им.

10. Изберете система, която измерва части и използва добри светлини, като трицветни светодиоди, за по-добри проверки.

Забележка: Тестването на AOI машини със собствените си дъски е най -добрият начин да видите колко добре работят във вашата фабрика.

Оценете общите разходи за собственост

Когато погледнете цената на инспекционната машина на AOI , трябва да помислите за повече от само първата цена. Общата цена на собствеността има много части. Ето една маса, която да ви помогне да видите какво да мислите:

Поддържането на машината работи и купува нови части също струва пари с течение на времето . Трябва да планирате почистване, фиксиране и проверка на машината. Ако машината се счупи или софтуерът спре, губите време да правите дъски. Избирането на добра AOI система и планирането на редовни грижи ви помага да спестите пари и да защитите вашата машина.

Съвет: Добавете всички разходи за пет години, за да видите реалната цена на всяка AOI система. Това ви помага да направите интелигентен избор, когато купувате AOI машина.

Проверете репутацията на доставчика

Винаги трябва да проверявате дали компанията, която продава AOI машината, се доверява. Отзивите и историите на клиентите показват как AOI системата работи в реалния живот. Други производители на печатни платки могат да ви кажат дали машината е лесна за използване и работи добре. Тези истории ви помагат да погледнете покрай номерата и да намерите компания, на която можете да се доверите.

· Отзивите на клиентите показват как AOI системата работи в реални фабрики.

· Историите от други потребители показват какво е добро и кое не.

Общи грешки и най -добри практики

Грешки, които да избягвате

Когато избират машина за проверка на AOI, хората понякога правят грешки. Тези грешки могат да губят време и пари. Ето някои неща, които не трябва да правите:

· Избирате AOI система, която не отговаря на размера на вашия PCB или колко правите. Това може да забави работата ви или да пропусне важни проблеми.

· Погледнете само цената и забравяте за всички разходи . Някои машини струват повече по -късно за фиксиране или софтуер.

· Не тествате машината AOI със собствените си дъски. Това може да означава, че няма да намери всички проблеми, когато го използвате.

· Не научавате работниците си как да използват системата AOI. Ако не знаят какво да правят, може да пропуснат проблеми или да го използват погрешно.

· Забравяте да актуализирате софтуера или да се грижите за машината. Това може да накара системата AOI да пропусне нови проблеми.

Съвет: Винаги опитайте системата AOI в собствената си фабрика, преди да купите. Уверете се, че вашият екип знае как да го използва и да го поддържа добре.

Съвети за максимална стойност

Можете да получите повече от вашата машина за инспекция на AOI, като следвате някои добри стъпки. Тези стъпки ви помагат да намерите повече проблеми, да правите по -добри дъски и да спестите пари.

· Изберете AOI системи с бързи и ясни камери . Тези машини могат да виждат малки проблеми като части на грешното място, мостовете на спойка и липсващите парчета.

· Направете специални проверки за собствените си дизайни на печатни платки. Персонализираните проверки ви помагат да намерите проблеми, които са специални за вашите дъски.

· Научете работниците си как да използват системата AOI. Квалифицираните работници могат да настроят, поправят и четат по -добре резултатите от AOI.

· Давайте на екипа си често ново обучение. Това им помага да научат за нови функции на AOI и промени в индустрията.

· Използвайте AOI, вместо да проверявате на ръка. Това намалява грешките и намира проблеми по -бързо.

· Намерете проблеми рано. Ранните проверки означават, че харчите по -малко фиксиране на дъски и спирате лошите продукти да отидат на клиенти.

· Поддържайте вашата AOI система чиста и актуализирана. Грижата за него помага да намери повече проблеми и да продължи по -дълго.

Забележка: Компаниите, които правят тези неща, могат да имат до 20% по -малко проблеми и 15% повече работа.

Изборът на правилната машина за проверка на AOI означава да разгледате вашите производствени нужди, точност, скорост и обща цена . Трябва да съответствате на функциите на машината с вашите PCB дизайни и да планирате бъдещ растеж. Използвайте стъпките и контролните списъци в това ръководство, за да ви помогнат да направите интелигентен избор. ��

Съвет: Говорете с доставчици и поискайте демонстрация. Виждането на машината в действие ви помага да решите дали тя отговаря на вашата фабрика.

Често задавани въпроси

Каква е разликата между 2D и 3D AOI системи?

2D AOI проверява повърхността за липсващи или погрешно поставени части. 3D AOI измерва височината и формата. Можете да намерите повече скрити проблеми с 3D AOI. Изберете 3D, ако вашите дъски имат сложни части или се нуждаят от допълнителна точност.

Колко често трябва да поддържате вашата машина за проверка на AOI?

Трябва да почиствате и да проверявате вашата AOI машина всяка седмица. Актуализирайте софтуера, когато излязат нови версии. Редовната грижа поддържа вашата машина да работи добре и ви помага да намерите повече дефекти.

Можете ли да използвате AOI както за малки, така и за големи PCB партиди?

Да, можете да използвате AOI за всеки размер на партидата. За малки партиди изберете обикновена AOI система. За големи партиди изберете по -бърза и по -напреднала машина. Винаги съответствайте на машината с нуждите на вашия производство.

От какво обучение се нуждаят операторите за AOI машини?

Операторите се нуждаят от основно обучение за това как да настроят, стартират и четат резултати от системата AOI . Много доставчици предлагат стъпка по стъпка водачи и видеоклипове. Доброто обучение ви помага да завземете повече проблеми и да използвате машината по -добре.
