I.C.T
PCB Laser Marking
| Количество: | |
|---|---|

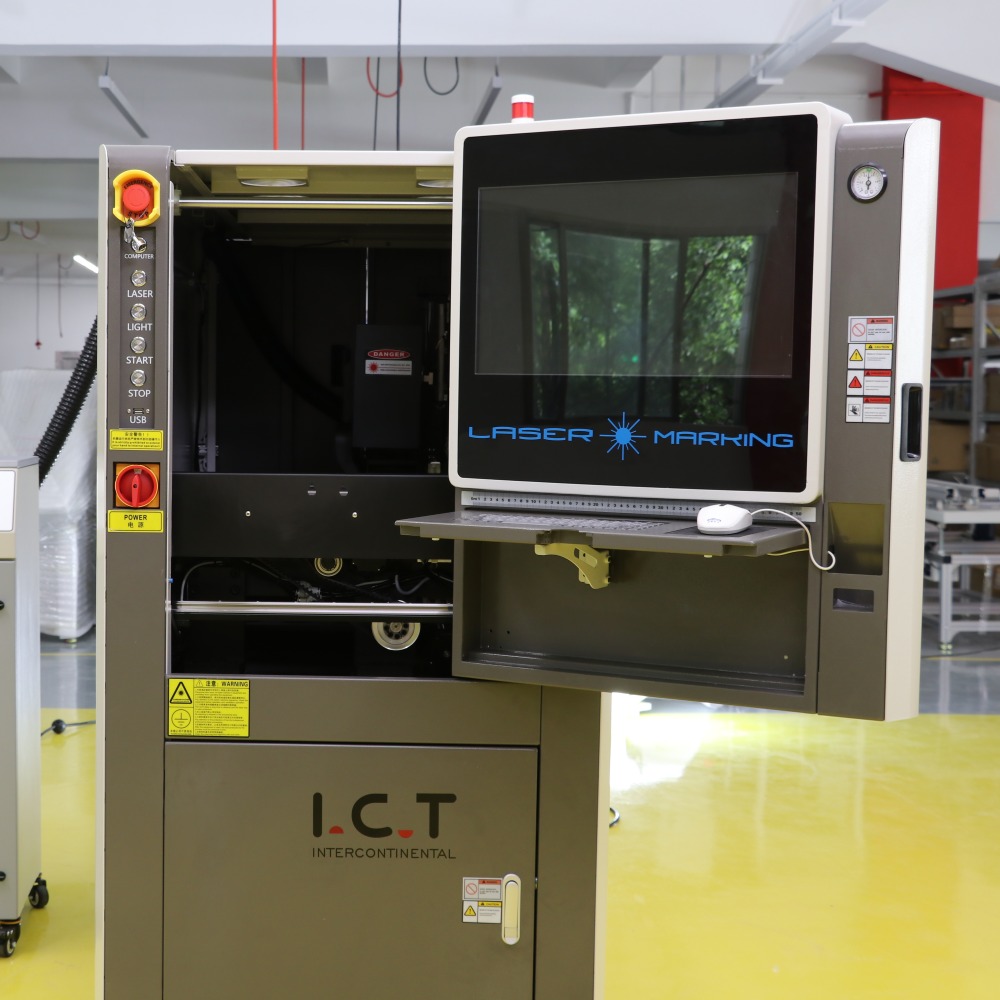

| Ефективна машина за лазерно маркиране на PCB в SMT линия
Машината за лазерно маркиране на печатни платки в SMT линията осигурява високо прецизно, безконтактно маркиране върху печатни платки с точност ±0,05 mm, идеално за проследимост в производството на SMT. Моделите включват I.C.T-400 за по-малки дъски до 380×380 mm, I.C.T-460 за 510×450 mm, I.C.T-510 за 510×400 mm и I.C.T-510L за 510×460 mm. Изборът на лазер – UV, Green, Fiber, CO₂ – се справя ефективно с FR4, маска за запояване, метали и пластмаси, което прави тази система за лазерно маркиране на печатни платки многофункционална. Той се свързва онлайн към SMT линии за обмен на MES данни в реално време и поддържа офлайн режим. Не са необходими мастила или етикети, така че елиминира консумативите, намалява замърсяването и избягва грешки при повторно отпечатване. Със скорости до 7000 mm/s и стабилна работа, той създава трайни маркировки, които поддържат пълното проследяване на продукта и помагат на производителите да поддържат високи стандарти в бързото сглобяване на електроника.
| Характеристика
Здрава задвижваща система за точно движение
I.C.T изгради задвижващата система с дъгова мостова окачваща структура, която се сдвоява с висококачествени сферични винтове и линейни водачи от TBI и HIWIN/PMI. Тази настройка увеличава капацитета на натоварване и поддържа гладко движение при различни тегла на печатни платки. Два високопрецизни серво мотора контролират независимо X и Y осите за точно позициониране. Гъвкавите затворени вериги на резервоара с допълнителни профили осигуряват движение с ниски вибрации по време на дълги пробези. Уникален капак за прах предпазва компонентите от прах, намалявайки времето за почистване и разходите за поддръжка. Тези надеждни части позволяват на машината за лазерно маркиране да работи стабилно в натоварени SMT фабрики, поддържайки прецизно поставяне на маркировка и намалявайки прекъсванията в производството.
Мултилазерна система за маркиране за гъвкавост
Системата за маркиране позволява на потребителите да избират UV, Green, Fiber или CO₂ лазери, за да отговарят на материалните нужди. Всеки лазер осигурява стабилна производителност, прецизна дължина на вълната и дълъг живот за постоянна ежедневна употреба. Фокусното разстояние е фабрично калибрирано, така че не е необходимо отстраняване на грешки, а оста Z се настройва автоматично спрямо височината на дъската. Методите за охлаждане са подходящи за всеки тип лазер, за да се избегне прегряване. Различните опции за греди се справят добре със сложни дъски. Този гъвкав дизайн гарантира, че машината за лазерно маркиране на печатни платки в SMT линията произвежда остри, четливи маркировки, които отговарят на изискванията за проследяване в много сценарии за производство на електроника.
Безопасна и ефективна транспортна система
Вградената функция за обръщане на определени модели обработва двустранни печатни платки с едно преминаване, решавайки лесно сложни задачи. Сегментираните водещи релси използват ESD антистатични колани за защита на компонентите. Синхронните ремъци с висока якост регулират скоростта, за да съответстват на потока на линията, с устройства за опъване, които ги поддържат перфектни. Сферичните винтове и твърдите валове позволяват синхронни промени на ширината, поддържайки релсите успоредни, за да се избегне изкривяване. Цилиндърните прегради осигуряват точно спиране. Тези характеристики преместват печатните платки нежно и прецизно, помагайки за поддържане на плавен поток и висок добив в SMT линиите.
Надеждна система за управление
Системата за управление има организирано окабеляване и ясни етикети за лесни проверки и ремонти. Високопрецизните серво задвижвания и двигатели осигуряват плавно движение с ниски вибрации. Охлаждането с въздушна конвекция се справя с топлината при фабрични условия. Интегрираната контролна платка на I.C.T работи стабилно с проста поддръжка. Отделната защита срещу течове добавя безопасност и отговаря на стандартите CE и UL. Този практичен дизайн поддържа системата за лазерно маркиране на печатни платки надеждна, позволявайки на екипите да се съсредоточат върху производството вместо върху постоянните поправки.
Лесен операторски интерфейс за бърза настройка
Интерфейсът използва насочено оформление, което съкращава обучението за нови оператори. Оригиналната Windows система съхранява много програми за бърза смяна. Пълноформатното сканиране показва подравняване на екрана, ускорявайки програмирането. Коаксиалната камера пропуска допълнително калибриране. Стандартните MES портове се свързват към фабрични системи с персонализирани опции. Тези функции съкращават времето за настройка, намаляват грешките и помагат за безпроблемното интегриране на машината в работните процеси на SMT.
| Спецификация
| Параметър | I.C.T-400 | I.C.T-460 | I.C.T-510 | I.C.T-510L |
|---|---|---|---|---|
| Размер на максимум PCB | 380 × 380 мм | 510 × 450 мм | 510 × 400 mm | 510 × 460 мм |
| Обхват на маркиране | 280 × 380 мм | 460 × 450 мм | 430 × 400 мм | 510 × 460 мм |
| PCB Flip функция | Да (вграден флипер) | Да (вграден флипер) | Не | Не |
| Размер на машината | 835 × 1488 × 1566 мм | 974 × 1528 × 1616 мм | 1054 × 1568 × 1523 мм | 1054 × 1470 × 1523 мм |
| Тегло на машината | 700 кг | 800 кг | 750 кг | 800 кг |
| Прецизност на маркирането | ±0,05 mm (еднакво за всички) | ±0,05 mm (еднакво за всички) | ±0,05 mm (еднакво за всички) | ±0,05 mm (еднакво за всички) |
| Дебелина на печатни платки | 0,5–5 мм (еднакво за всички) | 0,5–5 мм (еднакво за всички) | 0,5–5 мм (еднакво за всички) | 0,5–5 мм (еднакво за всички) |
| Скорост на маркиране | <7000 mm/s (еднакво за всички) | <7000 mm/s (еднакво за всички) | <7000 mm/s (еднакво за всички) | <7000 mm/s (еднакво за всички) |
| Поддържани типове лазери | UV, зелено, влакна, CO₂ (еднакво за всички) | UV, зелено, влакна, CO₂ (еднакво за всички) | UV, зелено, влакна, CO₂ (еднакво за всички) | UV, зелено, влакна, CO₂ (еднакво за всички) |
| Безопасна височина на PCB | Отгоре <25 mm, отдолу <20 mm (еднакво за всички) | Отгоре <25 mm, отдолу <20 mm (еднакво за всички) | Отгоре <25 mm, отдолу <20 mm (еднакво за всички) | Отгоре <25 mm, отдолу <20 mm (еднакво за всички) |
Как да изберем лазер:
UV лазер (355nm) : Най-добър за чувствителни към топлина печатни платки, маска за запояване FR4, гъвкави вериги. Студено маркиране, минимални щети, висок контраст.
Зелен лазер (532nm) : Идеален за пластмаси, силициеви пластини, керамика, отразяващи покрития. Отлична абсорбция, ултра фини следи, ниско топлинно въздействие.
Влакнест лазер (1064nm) : Идеален за метали, медни/алуминиеви следи, метални печатни платки. Дълбоки, трайни, бързи, висококонтрастни белези.
CO₂ лазер (10600nm) : Подходящ за стандартен FR4, маска за запояване, органични покрития. Стабилен, добър контраст, рентабилен за твърди дъски.
| Интегрирано решение за SMT производствена линия
I.C.T предоставя цялостни висококачествени SMT производствени линии , предназначени за взискателни сектори като автомобилна електроника, медицински устройства и LED осветление. Линията започва с вакуумно зареждащо устройство, което захранва чисти ПХБ в процеса. След това автоматичен принтер с паста за запояване отлага паста с висока точност. Високоскоростните монтажни машини JUKI поставят компонентите точно и ефективно. Многозоналните фурни Lyra reflow създават здрави и надеждни спойки. Усъвършенстваните AOI системи откриват дефектите рано, за да увеличат максимално добива. Здравите PCB конвейери осигуряват плавно, синхронизирано движение между станциите. PCBA почистващите машини премахват остатъците от флюс за повишена надеждност. Напълно автоматичен шкаф за съхранение и закаляване на паста за запояване поддържа качеството на пастата по всяко време. Това интегрирано решение осигурява висока производителност, по-ниски разходи и постоянна производителност, подкрепени от ангажимента на I.C.T за пълно обслужване от инсталиране до текуща техническа поддръжка.
| Случай на клиентски проект
I.C.T завърши инсталация в чужбина и тестване за приемане на завода (FAT) за две пълни SMT производствени линии в северноамерикански производител на инструменти за красота. И двете линии преминаха производствено приемане без проблеми. Всяка линия включваше нашата машина за лазерно маркиране на печатни платки в линията SMT за силна проследимост, SMT принтер със SPI, монтаж на Panasonic, пещ за преформатиране на Heller, инспекция на AOI, конвейери за печатни платки, машина за почистване на PCBA и автоматично устройство за съхранение и затопляне на паста за запояване. Инженерите управляваха настройката на място, предоставиха задълбочено обучение и коригираха процесите според точните нужди. Клиентът сега управлява ефективни, висококачествени линии, готови за разширено производство на продукти за красота и лична хигиена.
| Глобално обслужване и поддръжка за обучение
I.C.T предлага пълна техническа поддръжка, започваща с експертна инсталация на място и въвеждане в експлоатация за бързо стартиране. Обучението обхваща работа, софтуерно програмиране, техники за маркиране, поддръжка и отстраняване на неизправности. Инженерите предоставят практически насоки и съвети за оптимизиране. След пускането на пазара клиентите получават бърза дистанционна помощ, бързи резервни части и редовни последващи действия. Тази услуга минимизира времето за престой, удължава живота на машината и поддържа висока производителност. Производителите се доверяват на лазерния принтер за печатни платки за надеждни дългосрочни резултати.
| Похвала и признателност на клиентите
Клиентите хвалят нашите инженери за експертизата, ясната комуникация и бързото разрешаване на проблеми по време на монтажа и обучението. Много подчертават системата за лазерно маркиране на печатни платки за стабилна производителност, остри маркировки и лесна интеграция. Те също така ценят сигурното опаковане и безопасната глобална доставка. Бързите отговори на въпроси изграждат силно доверие. Клиентите ценят надеждното оборудване и внимателното обслужване за постоянно висококачествено производство.
| Признати сертификати за качество
Машините I.C.T притежават основни сертификати: CE за безопасност, RoHS за съответствие с околната среда и ISO9001 за управление на качеството. Множество патенти защитават иновативните дизайни в лазерните системи и интеграцията. Тези идентификационни данни потвърждават, че машината за лазерно маркиране отговаря на световните стандарти и печели доверие в световен мащаб.
| Относно компанията и фабриката I.C.T
I.C.T управлява собствен екип за научноизследователска и развойна дейност и модерна фабрика в Донгуан, Китай, обхващаща 12 000 m² с 89 служители и 20 инженери. От 2012 г. ние се разраснахме бързо и обслужваме над 1600 клиенти в 72 държави. Фабриката използва строги тестове на всяка стъпка, подкрепени от пълна система за управление на качеството. Ние предлагаме пълни SMT решения – от планиране до инсталиране, обучение и оптимизация – помагайки на клиентите да изградят надеждни производствени системи в световен мащаб.
