I.C.T-SS330 / SS430 / SS540 / SS550
I.C.T
| Количество: | |
|---|---|
| Преглед на системата за селективно запояване

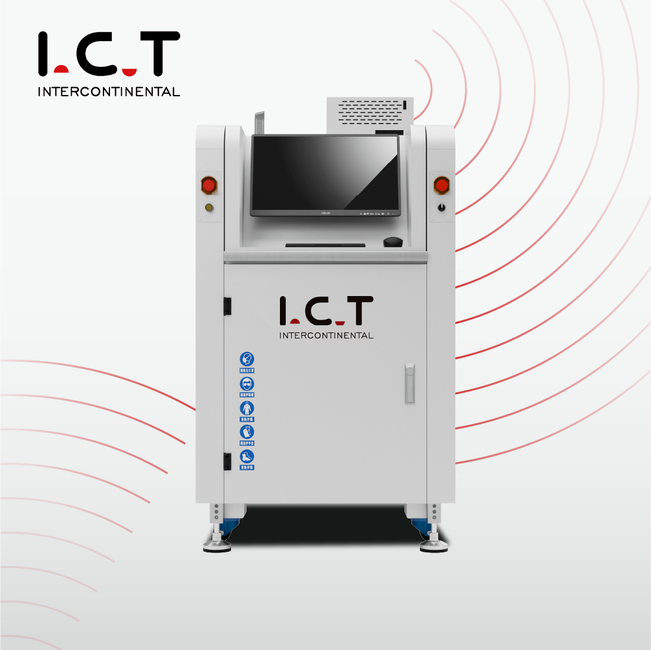

С гордост проектирана и изградена в Китай, системата за селективно запояване I.C.T е най-добрата машина за селективно вълново запояване за печатни платки със CE сертификат, създадена за SMT линии с голям микс и голям обем. Печатната платка остава идеално неподвижна, докато леката платформа от лят алуминий – задвижвана от сервосистеми на Panasonic и прецизни линейни релси – движи флюс и глави за запояване с тиха скорост и субмилиметрова точност. Вграденото азотно отопление гарантира безупречно намокряне и почти никаква шлака. Всеки параметър се настройва и съхранява в интуитивен интерфейс на Windows за бронирана повторяемост. Автоматичното калибриране на вълната, CCD мониторинг в реално време, немски реактивен клапан и титаниево запояване осигуряват CE-съвместима производителност, която поддържа добивите високи и преработва несъществуваща смяна след смяна.
| Списък на оборудването на DIP линията
Напълно регулируем долен IR идва стандартно; горната IR или конвекция с горещ въздух не е задължителна. Дизайнът с отворена рамка максимизира преноса на топлина, докато дебелата изолация поддържа стабилни температури. Първокласните нагревателни елементи и двигатели от световни лидери работят безпроблемно години наред. Всичко е plug-and-play—не са необходими инструменти за обслужване. Платките излизат равномерно активирани и термично щастливи, перфектно подготвени за безупречни съединения в машината за селективно вълново запояване за PCB с CE.
Немска електромагнитна помпа произвежда ултра постоянен вълнов пик. Изберете температура, N2 поток, височина и автоматично калибриране направо от екрана. Титаниева тенджера с външен чугунен нагревател се затопля бързо и никога не протича. Вграденият азот осигурява лъскави фуги и почти нулева шлака. CCD в реално време записва 900 часа проследимо видео. Запечатаните високоскоростни XYZ оси, откриването на лазерни вълни и автоматичното почистване на дюзите поддържат системата за селективно запояване да работи 24/7 без проблеми.
Тежки профилирани релси и трисекционен ролков транспортьор преместват дъските плавно и нежно. Страничните и горните скоби фиксират PCBA неподвижно по време на всяка стъпка. Удебелените релси се справят с лекота с товари от 20 кг. Прецизните задвижващи модули позиционират перфектно платките от флюс през спойка. Целият транспорт е проектиран за непрекъснато производство на машината за селективно вълново запояване за печатни платки с CE.
CE-сертифицираният PLC и високоскоростната шинна архитектура отговарят на стандартите Industry 4.0. Кабелите Cat-6 и най-добрата в класа електроника осигуряват светкавична реакция и пълна надеждност. Насочвано програмиране, автоматично разпознаване на дюзи, редакции на базата на картина, преглед на живо с едно щракване и многоезична поддръжка правят настройката лесна. Пълната проследимост поддържа качеството заключено здраво на всяка система за селективно запояване.
Надеждното интегриране на контрола се постига с PLC+ модулна шинна система от висок клас в тази автоматична машина за запояване със селективна вълна. Тази настройка гарантира стабилност и мащабируемост, отговаряйки на стандартите CE и поддържайки дизайни на Industry 4.0. Глобални висококачествени електрически части и мрежови кабели Cat-6 осигуряват бърза комуникация и чувствителни реакции, което позволява прецизен контрол върху всички параметри на запояване за постоянна производителност.
Насочван режим стъпка по стъпка, автоматично идентифициране на дюзата, интелигентна корекция на картината, табла за управление в реално време и превключване на CCD с един бутон на живо правят работата безпроблемна. Поддържа китайски, английски, японски, руски и др. Вграден MES, Wi-Fi, дистанционен достъп, гласови предупреждения и персонализирани светлини поддържат операторите в пълен контрол над машината за селективно вълново запояване за PCB с CE.
| Спецификация
| Он-лайн селективна вълнова машина за запояване | ||||
| Модел | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Он-лайн модулен | Спрей + предварително загряване и запояване | Спрей + Предварително загряване + Запояване | Спрей + Предварително загряване + Запояване + Запояване | Спрей + Предварително загряване + Запояване + Запояване + Запояване |
| Система за запояване | ||||
| Количество на дюзата | 1 | 1 | 2 | 3 |
| Количество на съда за спояване | 1 комплект | 1 комплект | 2 комплекта | 3 комплекта |
| Двойна гърне (опция) | N/a | опция | опция | опция |
| Мощност на съда за запояване | 2,35kw | 2,35kw | 4.70kw | 7,05kw |
| Flux система | ||||
| Резервоар за съхранение на потока | 1L | 1L | 2L | 2L |
| Поддръжка на потока | Аларма на потока, автоматична | |||
| Напръскайте дюза | Германия Jet Valve (точково и линейно пръскане) 1 комплект | |||
| Размер на пръскането на дюзата | 130um (опция 180um, 210um) | |||
| Скорост на пръскане | 0 ~ 20mm/s | |||
| Скорост на движение на пръскащата дюза | 0 ~ 400mm/s | |||
| Система за предварително загряване | ||||
| Режим на предварително загряване | Горещ въздух и IR | Горещ въздух и IR | Горещ въздух и IR | Горещ въздух и IR |
| Зона за предварително нагряване | Д500*Ш500 мм | Д500*Ш500 мм | Д500*Ш500 мм | Д500*Ш500 мм |
| Зона за предварително загряване | Горен горещ въздух: 2, Долен IR: 1 | |||
| Мощност на долното предварително нагряване | Макс.12kw | |||
| Горна мощност на предварително загряване | Макс.6kw | |||
| Време за загряване | Прибл. 15 минути (настройка 150 ℃) | |||
| Режим на управление | PC+PLC | |||
| Транспортна система | ||||
| Размер на PCB (с приспособление) | 120*60~500*500 мм | |||
| Смяна на PCB | Онлайн | |||
| PCB Top Clearance | 120 мм | |||
| Височина на транспорта | 900 ± 20 мм | |||
| Транспортна ширина | 60 ~ 500 мм | |||
| Размер: мм | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | Д2600*Ш1950*В1480 |
| Тегло | Приблизително: 800 кг | Приблизително: 1200 кг | Приблизително: 1300 кг | Приблизително: 1500 кг |
| Списък на оборудването на DIP линията
Нашата DIP производствена линия предлага модерни инструменти за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната DIP линия включва линия за вмъкване на DIP за точно поставяне на компоненти, устройство за зареждане на вълни за плавно влизане на печатни платки, устройство за разтоварване на вълни за безопасно излизане и линия за монтажна лента за финални проверки. Тази висококачествена производствена линия за PCB DIP осигурява стабилна работа, надеждно вмъкване на THT и рентабилен монтаж, отговаряйки на разнообразни нужди на индустрията. С модулни дизайни и глобална поддръжка от I.C.T, той повишава производителността за задачи, извършвани през дупки.
| Име на продукта | Предназначение в DIP линия |
|---|---|
Автоматична машина за вмъкване | Автоматично поставя компоненти върху печатни платки с прецизност за DIP производствена линия. |
Разтопява спойка, за да образува твърди съединения върху печатни платки по време на процеса на добавяне на THT. | |
Селективна машина за запояване | Прилага спойка селективно към специфични зони за точно THT сглобяване |
Проверява спойките и дефектите в поставянето на DIP сглобени печатни платки. | |
Проверява качеството на вътрешната спойка и скритите дефекти в THT компонентите. | |
Тества електрически характеристики и свързаност на сглобената печатна платка. | |
Пренася плавно печатни платки през DIP линията за ефективно сглобяване и проверка. |
| Видео за успеха на клиента

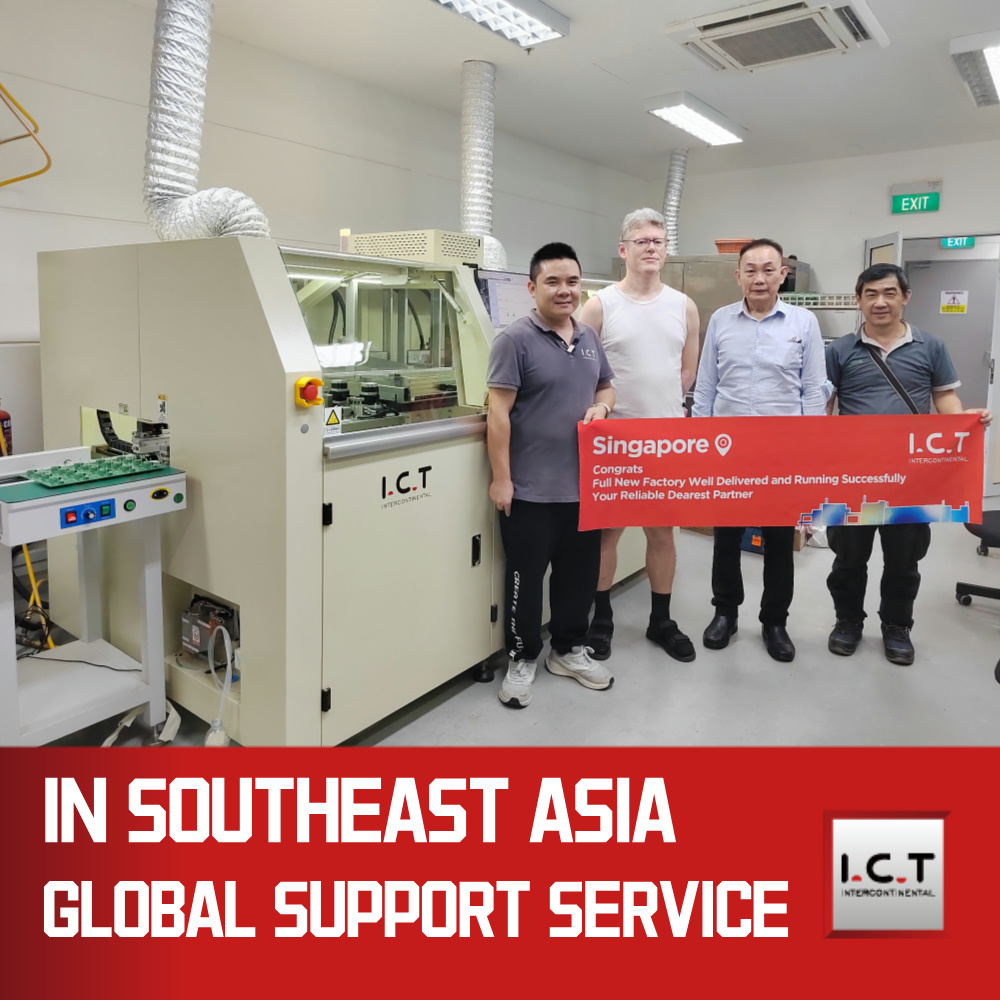

През 2025 г. клиент от Виетнам, доставящ световноизвестна марка фотоапарати, посети нашата фабрика, за да приеме новата им система за селективно запояване. Нашите инженери проведоха демонстрации на живо на действителните си дъски, обучиха екипа си за програмиране, калибриране и ежедневна поддръжка и им позволиха да гледат как се оформят перфектни съединения в реално време на CCD монитора. Практическата сесия им даде 100% увереност за бързо и гладко стартиране у дома и доказа истинската глобална подкрепа на I.C.T.
| Професионално обслужване и обучение
От инсталация до ключ и въвеждане в експлоатация до поддръжка през целия живот и надстройки, I.C.T ви покрива навсякъде по планетата. Двадесет специализирани инженери се занимават с оформление на линии, настройка на процеси и задълбочено обучение - на място или дистанционно. Центрове за резервни части на множество континенти и 24-часова реакция поддържат вашата машина за селективно запояване на вълни за печатни платки с CE в най-висока работоспособност година след година.
| Похвала на клиента
Клиентите са възхитени от нашите търпеливи, опитни инженери, които обучават задълбочено при приемане и стартиране. Те обичат как системата за селективно запояване заковава флюсови точки, поддържа перфектна височина на вълната и нарязва дефектите със своите изключително прости контроли. Бронеустойчивата опаковка пристига чиста всеки път, а дистанционните поправки в същия ден плюс светкавичната поддръжка на място правят I.C.T партньора, за когото никога не се тревожат.
| Индустриални сертификати
Всяка I.C.T система за селективно запояване носи CE за безопасност, RoHS за екосъответствие, ISO9001 за управление на качеството и множество патенти за струйни клапани, помпи и лазерно откриване. Тези световно признати марки доказват, че получавате безопасна, екологична, иновативна машина за селективно вълново запояване за печатни платки със CE сертификат, изградена по най-високите стандарти.
| Относно компанията и фабриката I.C.T
От 2012 г. насам се развиваме бързо с пълна вътрешна научноизследователска и развойна дейност и 12 000 m² модерна фабрика. Осемдесет и девет членове на екипа — включително 20 инженери — и осем клона обслужват над 1600 клиенти в 72 държави. Стриктната инспекция и цялостните системи за качество подкрепят всяка система за селективно запояване, докато истинските готови решения – планиране, оборудване, обучение, оптимизация – помагат на производителите на електроника в световен мащаб да доминират с машината за селективно вълново запояване за печатни платки с CE.
