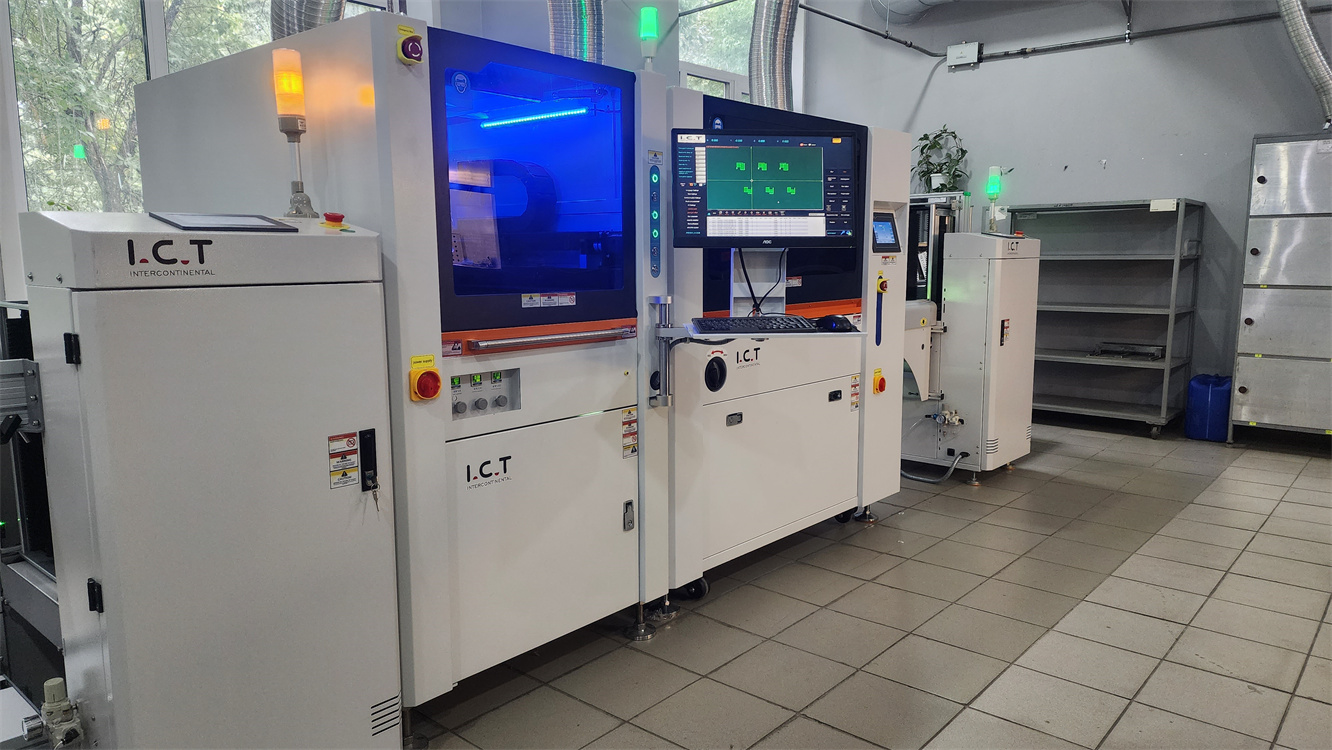

В света на производството на електроника терминът 'SMT линия' често се появява.Но какво точно означава?SMT означава технология за повърхностен монтаж, метод, използван за производство на електронни схеми, при който компонентите се монтират директно върху повърхността на печатни платки (PCB).SMT линията се отнася до цялата поточна линия, където е внедрена тази технология.Разбирането на тънкостите на линията SMT може да осигури ценна представа за съвременното производство на електроника.
Първият етап в SMT линията е шаблонният принтер.Тази машина нанася спояваща паста върху печатната платка.Пастата за запояване е смес от малки топчета за запояване и флюс, който помага в процеса на запояване.Стенсил принтерът гарантира, че пастата се нанася прецизно върху зоните, където ще бъдат поставени компонентите.
Следващата в линията SMT е машината за избор и поставяне.Тази машина отговаря за поставянето на електронните компоненти върху печатната платка.Той взема компоненти от барабани или тави и ги поставя точно върху дъската.Скоростта и прецизността на машината за вземане и поставяне са от решаващо значение за ефективността на SMT линията.
След като компонентите са поставени, печатната платка се премества в пещта за преформатиране.Тази фурна загрява платката до температура, която разтапя спояващата паста, създавайки силна връзка между компонентите и печатната платка.Процесът на преформатиране се контролира внимателно, за да се гарантира, че компонентите не са повредени от прекомерна топлина.
Последният етап в SMT линията включва проверка и тестване.Машините за автоматизирана оптична инспекция (AOI) проверяват за дефекти като грешно поставени компоненти или проблеми със запояването.Освен това функционалното тестване гарантира, че сглобената печатна платка работи по предназначение.Всички дефекти, идентифицирани на този етап, се коригират, преди продуктът да премине към следващата фаза на производство.
Едно от основните предимства на SMT линията е нейната ефективност.Автоматизацията на процеса позволява високоскоростно производство, намалявайки времето, необходимо за сглобяване на електронни устройства.Тази ефективност е особено полезна за широкомащабно производство.
SMT линиите предлагат високо ниво на прецизност, което е от съществено значение за съвременните електронни устройства.Точността на машините за вземане и поставяне гарантира, че компонентите са позиционирани правилно, намалявайки вероятността от дефекти и подобрявайки цялостното качество на продукта.
Чрез автоматизиране на процеса на сглобяване SMT линиите могат значително да намалят разходите за труд.Освен това способността за бързо производство на големи количества продукти може да доведе до икономии от мащаба, като допълнително намали общите производствени разходи.
При линейно разположение на производствената линия SMT машините са подредени в права линия.Това оформление е просто и лесно за управление, което го прави популярен избор за много производители.Въпреки това може да изисква повече площ в сравнение с други оформления.
U-образното оформление е предназначено да оптимизира пространството и да подобри работния процес.Машините са подредени в U-образна форма, което позволява на операторите лесно да се придвижват между различните етапи на SMT линията.Това оформление може да подобри ефективността и да намали времето, необходимо за производство.
Модулното оформление на SMT производствената линия позволява гъвкавост и мащабируемост.Машините са подредени в модули, които могат лесно да се преконфигурират или разширяват според нуждите.Това оформление е идеално за производители, които трябва да се адаптират към променящите се производствени изисквания.
Разбирането на пълната форма и значение на линията SMT е от съществено значение за всеки, който се занимава с производство на електроника.От принтера за шаблони до пещта за повторно оформяне, всеки компонент играе решаваща роля в процеса на сглобяване.Предимствата на SMT линията, включително ефективност, прецизност и рентабилност, я правят жизненоважна част от съвременното производство.Освен това, изборът на правилното оформление на SMT производствената линия може допълнително да подобри ефективността и гъвкавостта на производствения процес.Тъй като технологията продължава да напредва, значението на SMT линиите в производството на електроника ще продължи да расте.
