Какъв е работният процес на принтер с пълна Auto SMT Stencil?

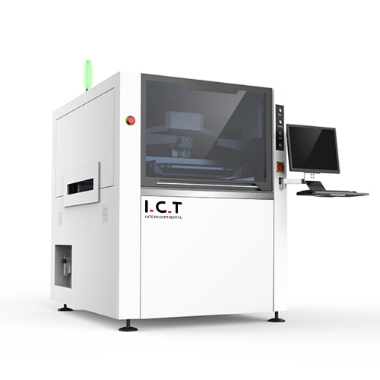

Пълноавторен принтер SMT Stencil е оборудването на предния край на SMT Complete Line Equipment. Това е един от трите основни компонента в индустрията на SMT. SMT Stencil Printer е разделен на полуавтоматичен и напълно автоматичен. Понастоящем повечето основни фабрики използват пълен Auto SMT Stencil Printer. Тъй като цялостната технология на промишлената индустрия на принтер SMT SMT е сравнително зряла, редица известни марки са се появили както у дома, така и в чужбина. Позволете ми да представя работния процес на пълния Auto SMT Stencil Printer.

Това е списъкът със съдържание:

l Кои са специфичните работни потоци на принтер за пълна Auto SMT Stencil?

l Какви са производствените стъпки на принтер за пълна Auto SMT Stencil?

l Какви са предпазните мерки при използване на пълен Auto SMT Stencil Printer?

Какви са специфичните работни потоци на принтера за пълна Auto SMT Stencil?

① ПХБ се подава в пълния принтер на SMT SMT от автоматичната машина за зареждане по протежение на конвейерната лента

② Пълноавторен принтер за шаблон SMT намира основния ръб на печатни платки и го локализира

③ Z-Frame се придвижва до положението на вакуумната плоча

④ Добавете вакуум, за да фиксирате ПХБ в специално положение

⑤ Оста на зрението бавно се придвижва към първата цел на PCB

⑥ Пълната автоматична камера SMT Stencil Printer търси точката на марката под съответната стоманена мрежа

⑦ Машината премества отпечатания шаблон, за да го подравнява с печатни платки, а машината може да премести шаблона в посоките на оста x и y и в посока на шпиндела

⑧ шаблонът е подравнен с печатни платки, Z-рамката ще се движи нагоре нагоре, а PCB докосва долната част на шаблон

⑨ След като се премести на мястото си, чистачката ще избута пастата за спойка, за да се търкаля по шаблон и да я отпечата върху позицията на подложката на PCB през дупките в шаблон.

K

11 Пълноавторен SMT принтер за шаблон изпраща PCB в следващия процес

12 Пълноавторен SMT принтерхен SMT получава следващата печатна платка, която ще бъде отпечатана.

Какви са производствените стъпки на принтера за пълна Auto SMT Stencil?

Фиксирайте шаблон към принтера за пълна Auto SMT Stencil и DEBEUG OK, след това сглобете чистата чистачка върху автоматичния принтер за паста на спойка.

Използвайте нож за разбъркване на паста за спойка, за да добавите пастата на спойка към шаблон. Първият път, когато се добавя пастата на спойка, е около 1 см, а ширината е 1,5 до 2 см. Дължината зависи от дължината на ПХБ. И двете страни са с около 3 см по -дълги от отпечатаната зона. Не трябва да е твърде дълъг или твърде кратък. Добавете паста за спойка на всеки два часа, около 100 грама паста за спойка.

Поставете платката за печатни платки за печат, проверете 5PCS преди печат и започнете производство, след като потвърдите, че качеството на печат е нормално.

В нормалния процес на отпечатване на пълноавторен SMT принтер за шаблони, операторът трябва да провери ефекта на печат веднъж в рамките на половин час, за да види дали има дефекти като липса на калай, непрекъснато калай, заточване, изместване, липсващ печат и т.н., а щифтовете са твърде гъсти, ефектът на печат на компонентите е главно проверен.

Шаблонът трябва да се почиства на всеки отпечатан 5бр. Ако има компоненти с твърде плътни щифтове на платката на PCB, честотата на почистване трябва да се увеличи и почиства веднъж без 3бр.

Какви са предпазните мерки при използване на пълен Auto SMT принтер за шаблони?

Пълноавтоматичният SMT принтер за шаблон обикновено се състои от зареждане на дъската, паста за спойка, отпечатване и прехвърляне на платката. Печатът на пастата на спойка е сложен процес, който е предразположен към някои дефекти и влияе върху качеството на крайния продукт. Следователно, трябва да обърнете внимание на свързаните въпроси, когато използвате принтер с пълен Auto SMT Stencil.

① В производствения процес на пълноавторен SMT принтер за шаблони, ако се установи, че непрекъснатият 3PCS печат е лош, техникът трябва да бъде уведомен за отстраняване на грешки и почистване на лошо отпечатаната печатна платка.

K

Pcbs със златни пръсти трябва да избягват златните пръсти, да ги избършат многократно с хартия без прах и малко алкохол, да издухат с въздушен пистолет и да проверяват под лупа, за да се гарантира, че няма остатъчна паста за спойка.

④ По време на нормалния процес на печат на принтер с пълна Auto SMT Stencil е необходимо да се провери дали пастата за спойка редовно е преляла и събира препълнената паста за спойка.

⑤ След производството на пълния принтер SMT SMT принтер SMT е завършен, аксесоари и инструменти като паста за спойка, скрепери, стоманена мрежа и др. Се възстановяват, а тела и тела се почистват.

⑥ Първият процес в процеса на SMT на печат на пастата на спойка. Повечето от дефектите в процеса на SMT са причинени от неправилна работа на пълния Auto SMT принтер за шаблон.

⑦ Правилният процес на работа е ключът за осигуряване на качество на печат. Надявам се, че горният пълен Auto SMT SMT Stencil Printer Production Processing може да ви помогне.
