Какви са работните етапи на пълния Auto SMT Stencil Printer?

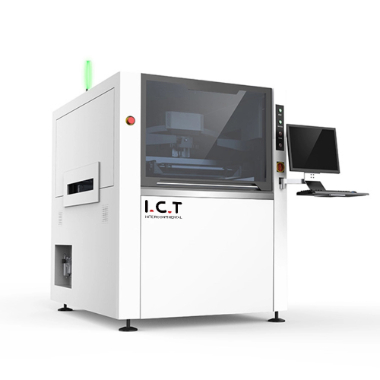

Пълноавторен SMT SMT Stencil Printer е незаменим оборудване при производството на SMT процеси. Обикновено се състои от монтаж на дъска, паста за спойка, отпечатване и прехвърляне на платката. Широко използвани са принтер с пълна Auto SMT принтер и полуавтоматичен SMT принтер на шаблона на SMT Тези два вида, след това, нека споделим с вас инструкциите за експлоатация на пълноавторен SMT принтер за шаблон SMT.

Това е списъкът със съдържание:

l Какви са препаратите, преди да започнете пълния принтер на SMT SMT SMT?

l Как пълният Auto SMT Stencil Printer извършва регулиране и позициониране на пистата?

l Какви са изискванията за позицията на стоп и идентифициране на принтер с пълен Auto SMT Stencil?

l Какви са изискванията за позицията на стоп и идентифициране на принтер с пълен Auto SMT Stencil?

Какви са препаратите, преди да започнете пълния принтер на SMT SMT SMT?

① Проверете дали захранването и газовата част на принтера на SMT SMT с пълна Auto са нормални

② Проверете дали има инструменти в активната част на пълното Auto SMT Stencil Printer устройство, за да предотвратите сблъсък на устройството при връщане към произхода

③ След включване на мощността на принтера на SMT SMT с пълна Auto, когато устройството се връща към произхода, никой не може да напусне устройството. Ако има аномалия, натиснете аварийно спиране и отстраняване на неизправности.

④ Извадете всички напръстници и прегради за почистване и ги почистете напълно.

⑤ Почистете повърхността на масата с кърпа и алкохол и не трябва да има чужда материя, паста за спойка или прах на повърхността

⑥ Почистете повърхността на страничната скоба на релсата с парцал и алкохол и не трябва да има чужда материя, паста за спойка или прах на повърхността

⑦ Потвърдете дали е инсталирана дали е инсталирана пълната система за изтриване на принтер SMT и ролката е инсталирана на място

Как пълният Auto SMT Stencil Printer извършва регулиране и позициониране на пистата?

① Измерете дължината и ширината на печатни платки на владетеля на екрана и регулирайте ширината на песента след въвеждането, поставете печатни платки в пистата и потвърдете дали ширината е подходяща и дали вносът и износът са гладки

② Поставете пълната преграда за принтер на SMT SMT на SMT на масата, след това сложете печатни платки в пистата, повдигнете масата и я закрепете и потвърдете дали печатни платки могат да бъдат закрепени ефективно. Ако тя не може да бъде закрепена, регулирайте ширината на пистата по подходящ начин. И потвърждавайте ширината на входа и изхода, докато може да бъде закрепен

③ За да поставите напръстника, посоката на чипата напръстник трябва да бъде перпендикулярна на чистачката или по -малко от 45 градуса, цилиндричният напръстник трябва да бъде поставен равномерно, а колоната на напръстването трябва да бъде поставена отделно в дъното на плътните компоненти на краката като QFN, BGA, за да се гарантира, че Squeee е напълно напрегнат.

④ След като поставите напръстника, внимателно разклатете напръстника на ръка, за да потвърдите дали напръстника на принтера на SMT с пълна Auto ще се разклати. Ако има някакво треперене, това означава, че дъното на напръстника не е плоско и трябва да се почиства. Регулирайте височината на масата, за да се уверите, че отпечатаната повърхност на печатни платки и повърхността на страничната скоба са на една и съща равнина.

Какви са изискванията за позицията на стоп и идентифициране на принтер за пълен Auto SMT Stencil?

Пълноавтоматичен SMT SMT Stencil Printer's Automatic Stop Position Изисквания за позиция на спиране: Централната линия на зоната за печат и централният винт на страничната скоба са на една и съща линия. Изберете точката на марката. Изискванията: Диагонална, редовна форма, без намеса в района и разумни настройки на параметрите.

Повдигнете оста Z и позиционирайте шаблона. Подложката на принтера на SMT SMT с пълна Auto е необходима за съвпадение с отвора на шаблон. Закрепете шаблона и поставете удара на чистачката. Стартиращите и крайни позиции на чистачката трябва да са на затягащата плоча. , А разстоянието от мрежата е 30 мм.

Как да потвърдим параметрите на пълния Auto SMT Stencil Printer?

① Налягане на притискане, ход, потвърждение на скоростта.

② Потвърдете параметрите на системата за избърсване на принтера за пълен Auto SMT SMT.

③ Потвърдете параметрите на орбиталната скорост на принтера за пълна Auto SMT Stencil.

④ Потвърдете параметрите за събличане на пълния Auto SMT принтер за шаблон.

⑤ Задайте производствените параметри на принтера за пълен Auto SMT SMT, проверете 'прозорец за регулиране на дисплея '.

⑥ Автоматично стартирайте печатащата машина и поставете субстрата (филмова платка).

⑦ След пълните Auto SMT Pencil Printerstops, разхлабете шаблона, позиционирайте точно шаблона и след това заключете шаблона.

⑧ Добавете паста за спойка, отпечатайте първия филм и потвърдете ефекта на печат под микроскоп.

⑨ Регулирайте параметрите на печат според ефектите на печат и разрушаване.

⑩ След като първият печат се потвърди, че е добре, задайте параметрите на производството, премахнете отметката от прозореца за регулиране на дисплея “, а първите 5pcs от печат на партида трябва да бъдат напълно инспектирани, за да се потвърди стабилността на печат.
