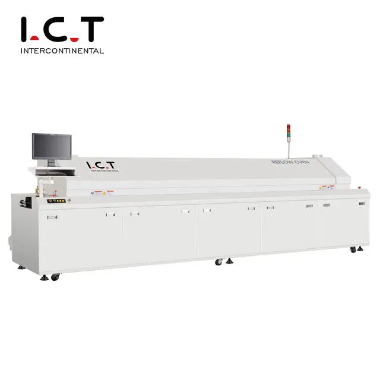

Фурна Lyra Reflow е меко запояване, което осъществява механичната и електрическа връзка между спояващите краища на компонентите за повърхностен монтаж или щифтовете и подложките на печатната платка чрез претопяване на спояващата паста, предварително разпределена върху подложките на печатната платка.Lyra Reflow Ovenis е разделен общо на четири температурни зони: зона за предварително нагряване;нагревателна зона;зона за заваряване на топене;зона за охлаждане.Нека поговорим за принципа на работа на тези четири температурни зони.
Това е списъкът със съдържание:
l Какъв е принципът на работа на зоната за предварително нагряване на фурната Lyra Reflow?
l Какъв е принципът на работа на изолационната зона на Lyra Reflow Oven?
l Какъв е принципът на работа на зоната за заваряване на Lyra Reflow Oven?
l Какъв е принципът на работа на зоната за охлаждане на фурната Lyra Reflow?
Предварителното загряване е за активиране на спояващата паста и за избягване на бързото нагряване при висока температура по време на потапяне в калай, което е нагряване, което се извършва, за да причини дефектни части.Целта на Фурна Lyra Reflow е печатната платка да се нагрее до стайна температура възможно най-скоро, но скоростта на нагряване трябва да се контролира в подходящ диапазон.Ако е твърде бързо, ще възникне термичен удар и платката и компонентите може да се повредят.Ако е твърде бавно, разтворителят няма да се изпари достатъчно.Влияе върху качеството на заваряване на фурната Lyra Reflow.Поради по-бързата скорост на нагряване, температурната разлика в пещта за повторно оформяне в задния етап на температурната зона на пещта за повторно оформяне на Lyra е сравнително голяма.
Основната цел на Фурна Lyra Reflow Етапът на запазване на топлината е да стабилизира температурата на всеки елемент в пещта Lyra Reflow Oven и да минимизира температурната разлика.Дайте достатъчно време в тази област, за да може температурата на по-големия компонент да настигне по-малкия компонент и да се гарантира, че потокът в спояващата паста за пещ Lyra Reflow е напълно изпарен.В края на секцията за запазване на топлината оксидите върху подложките, топките за запояване и щифтовете на компонентите се отстраняват под действието на потока и температурата на цялата платка също се балансира.Трябва да се отбележи, че всички компоненти на SMA трябва да имат една и съща температура в края на този раздел, в противен случай навлизането в секцията за преформатиране ще причини различни лоши явления на запояване поради неравномерната температура на всяка част.
Когато печатната платка навлезе в зоната за преформатиране, температурата се повишава бързо, така че спояващата паста да достигне разтопено състояние.В тази област температурата на нагревателя е настроена високо, така че температурата на компонента да се повиши бързо до пиковата температура.Ако пиковата температура на Фурна Lyra Reflow е твърде ниско, лесно е да се получат студени съединения и недостатъчно омокряне;ако Lyra Reflow Oven е твърде висока, субстратът от епоксидна смола и пластмасовата част ще бъдат предразположени към коксуване и разслояване и ще се образуват прекомерни евтектични метални съединения и ще причинят чупливост.Точката на заваряване влияе върху якостта на заваряване.В зоната за заваряване на Lyra Reflow Oven обърнете специално внимание времето за reflow да не бъде твърде дълго, за да предотвратите повреда на пещта на Lyra Reflow Oven, това може също да причини лошо функциониране на електронните компоненти или да доведе до повреда на печатната платка изгаряне и други неблагоприятни ефекти.
На този етап температурата на Фурна Lyra Reflow се охлажда под температурата на твърдата фаза, за да се втвърдят спойките.Скоростта на охлаждане ще повлияе на здравината на спойките.Ако скоростта на охлаждане е твърде ниска, ще се получат прекомерни евтектични метални съединения.В точката на заваряване е склонна да се появи структура с големи зърна, което прави силата на точката на заваряване по-ниска.Скоростта на охлаждане на охлаждащата зона обикновено е около 4 ℃/S и е необходимо да се охлади само при 75 ℃.
