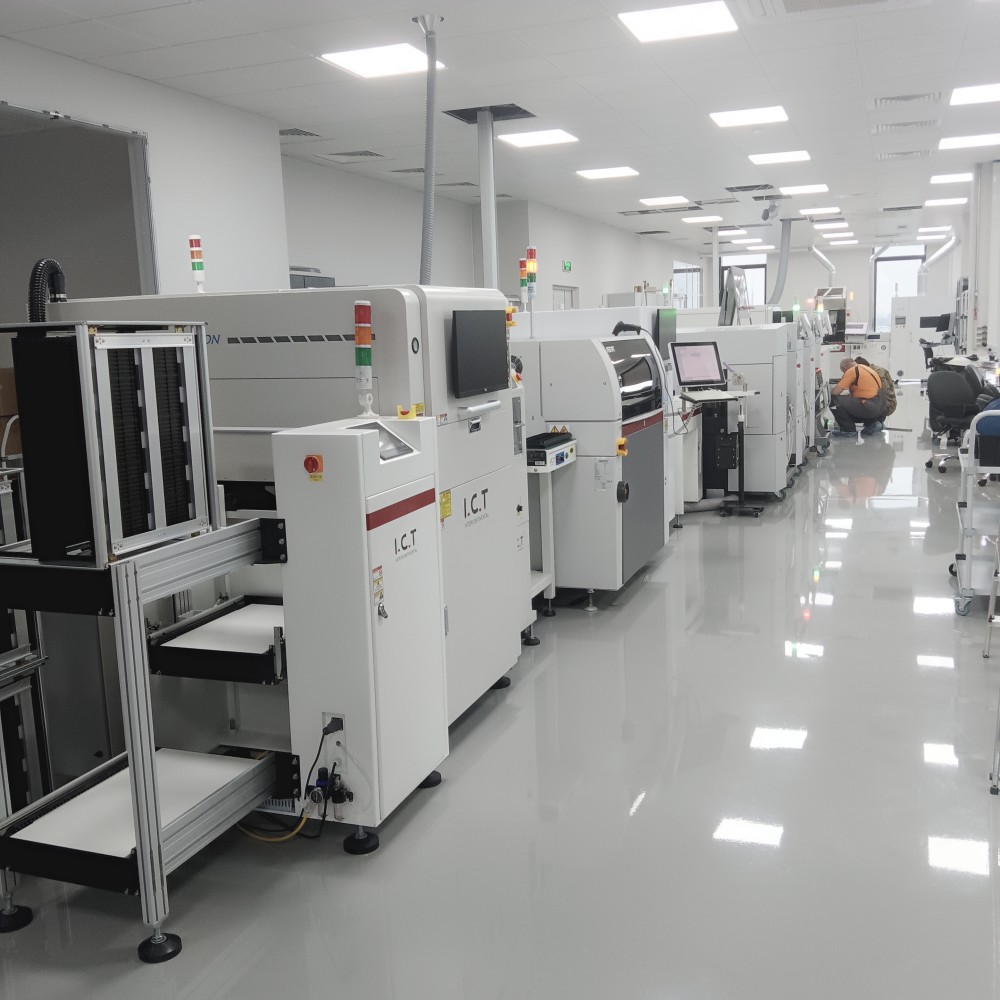

| Висококачествена производствена линия PCBA
Висококачествената производствена линия на PCBA е изградена за стабилна продукция и чисто качество. Той поставя части внимателно и поддържа рефункционална стабилна. Линията пасва на нови растения и надстройки. Можете да започнете с една клетка и мащаб на повече. I.C.T осигурява пълни линии на SMT, от принтери и място за прибиране до презареждане, AOI и системи за обработка, с глобална поддръжка и обучение. Това прави висококачествената настройка на производствената линия PCBA проста и поддържа престоя ниско.
| Функция
Автоматизиран работен процес
Производствената линия на PCBA се движи от товарач до разтоварвач без спирания. Започва със зареждане и почистване на дъската. Принтерът добавя спояваща паста точно. Машината JUKI поставя части бързо. Reflow пещ запоява здраво. AOI проверява качеството. Разтоварвач NG/OK сортира дъски. Този поток повишава скоростта и намалява грешките. Напълно автоматичната линия обработва сложни продукти като автоматични контролери.
Технология за поставяне на SMD
JUKI pick-and-place в нашата PCBA производствена линия гарантира прецизност. Той поставя малки части бързо върху печатни платки. Високата скорост е подходяща за масово производство. Машината работи с конвейери за плавен пренос. Поддържа малки до големи дъски. Тази технология намалява дефектите в светодиода или сглобяването на телефона.
Ефективност на пещта за преформатиране
Пещта Reflow в линията загрява дъските равномерно. Запоява компоненти здраво без повреди. Многозоновият контрол поддържа температурата стабилна. Охлаждащият конвейер следва за поставяне на спойка. Тази стъпка пасва на производствената линия за PCBA до ключ за надежден изход. Ниското потребление на енергия спестява разходи.
Проверка и тестване
AOI сканира платките след запояване. Открива грешки като липсващи части. SPI проверява пастата преди поставяне. I.C.T тестер в DIP част проверява функции. NG дъските отиват към конвейера за отхвърляне. Това гарантира високо качество в автоматичната линия за сглобяване на LED крушки.
Опции за гъвкава линия
Изберете полуавтоматична или напълно автоматична PCBA производствена линия. Полуавтоматичното подхожда на малки предмети като крушки. Напълно автоматичен борави с автомобилната електроника. Чертежът на оформлението помага при планирането на пространството. Линиите се адаптират към вашите фабрични нужди.
| Спецификация
| Категория | Проекти | Детайли |
|---|---|---|
| Изисквания за фабрично оформление | Разположение на фабричната въздушна верига | Използвайте фабричен източник на въздух или отделна машина за сгъстен въздух без масло. Налягането трябва да е по-голямо от 7 kg/cm². |
| Фабрично електрическо оформление | Еднофазен AC220 (220±10%, 50/60Hz) Трифазен AC 380V (380±10%, 50/60Hz) | |
| Фабрично оформление на ауспуха | Минималният дебит на изпускателния канал е 500 кубически фута в минута (14,15 m³/мин) | |
| Оформление на фабричното осветление | Идеалното осветление във фабриката е 800~1200LUX, поне не по-малко от 300LUX. | |
| Оформление на фабричната температура | Температурата на околната среда в производствения цех е 23±3°C, обикновено 17~28°C, а относителната влажност е 45%~70%RH. | |
| Подготовка на материала | Списък на BOM | Избройте всички части и количества, необходими за монтаж на производствена линия на PCBA. |
| CAD файл | Файл с цифров дизайн за планиране на оформление на печатни платки и настройка на машината. | |
| Гербер файл | Стандартен файл за печатни платки и шаблон за печат. | |
| Паста за запояване | Материал, нанесен върху подложки преди поставяне на компонентите в принтера. | |
| SMD компонентни материали | Части за повърхностен монтаж като чипове и резистори за поставяне. | |
| Индустриален алкохол | Използва се за почистване на дъски и шаблони по време на процеса на настройка. | |
| Снаждащ се колан | Лента за свързване на фидер макари без спиране на линията. | |
| шаблон | Метален лист с отвори за прецизно отпечатване на спояваща паста. |
| Списък на оборудването на линията SMT
Нашата висококачествена производствена линия за PCBA включва усъвършенствано оборудване за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната SMT линия включва товарач, автоматичен принтер за точно нанасяне на спояваща паста, машина за вземане и поставяне за прецизно поставяне на компоненти, пещ за повторно оформяне за надеждно запояване и AOI система за цялостна проверка на дефекти. Тази висококачествена производствена линия за PCBA осигурява безпроблемна работа, висока надеждност и евтин SMT монтаж, отговаряйки на различни изисквания на индустрията.
| Име на продукта | Предназначение в SMT линия |
|---|---|
| PCB товарач | Автоматично зарежда голи печатни платки към линията. |
| Принтер за паста на спойка | Отпечатва прецизно спояваща паста върху печатни платки. |
| Изберете и поставете машина | Прецизно монтира компоненти върху печатни платки. |
| Рефункционална фурна | Разтопява спойка, за да образува твърди съединения. |
| AOI машина | Проверява спойките и дефектите в поставянето. |
| SPI машина | Проверява височината и качеството на спояващата паста. |
| Оборудване за проследяване | Записва и проследява производствените данни: машина за лазерно маркиране/ устройство за закрепване на етикети /мастиленоструен принтер |
| Видео за успеха на клиента
Вижте нашия видеоклип, показващ висококачествена производствена линия на PCBA на клиент от САЩ в действие. Тяхната усъвършенствана поточна линия SMT произвежда USB контролни устройства за самолетни седалки, захранващи слушалки, системи за игри и екрани. Видеото демонстрира безпроблемната настройка и ефективната работа на нашата висококачествена PCBA производствена линия, подчертавайки как нашето базирано в Китай SMT решение осигурява надеждни резултати с висока производителност за взискателни индустрии като авиационна електроника.
| Успех при инсталиране и обучение
Нашите I.C.T инженери посетиха фабриката на клиент, за да инсталират и отстранят грешки на висококачествената производствена линия за PCBA. След завършване на настройката, те предоставиха цялостно обучение на екипа на клиента, гарантирайки безпроблемна работа. Екипът отпразнува с групова снимка, усмивките им отразяват задоволството им от ефективната висококачествена производствена линия за PCBA и нашата изключителна услуга, която осигурява висока производителност при ниски разходи за монтажна линия за SMT.
| Отзиви на клиенти
Клиентите възхищават нашата висококачествена производствена линия за PCBA заради нейното изключително качество и надеждност. Те хвалят нашите инженери за бързата поддръжка преди покупката и бързите решения след покупката. Мнозина подчертават издръжливостта на нашето оборудване и безпроблемния процес на настройка на линията SMT, отбелязвайки, че нашата услуга и базираната в Китай висококачествена производствена линия PCBA надминават очакванията, позволявайки по-бързо и по-ефективно производство.
| Нашата сертификация
Нашата производствена линия PCBA се придържа към строги стандарти, със CE сертификати за всяка машина, гарантиращи безопасност и качество. Поддържаме сертификат ISO9001 за нашите процеси и притежаваме множество патенти за нашите иновативни дизайни на оборудване, демонстрирайки нашата отдаденост към високи постижения в предоставянето на решения за монтажна линия на PCBA.
| Нашата сертификация
I.C.T, доверен лидер в решенията за SMT с над 22 години опит, доставя производствени линии за SMT с цялостна поддръжка, от настройка до обучение, за индустрии като LED, автомобилна и потребителска електроника. Нашите три базирани в Китай фабрики осигуряват рентабилни производствени линии за PCBA, осигурявайки надеждно оборудване и значителни спестявания на разходи за монтажна линия за SMT. С глобално обслужване ние гарантираме безпроблемна работа на вашата базирана в Китай SMT монтажна линия, предоставяйки изключителна стойност и качество.
| Често задавани въпроси
Q1: Може ли висококачествената производствена линия на PCBA да започне малка и да се разшири по -късно?
Да. Започнете с основен набор и добавете още модули, докато поръчките растат.
Q2: Колко бързо можем да отидем на живо?
Повечето сайтове изграждат табла скоро след захранването и въздуха са готови и персоналът завършва обучението.
Q3: Предлагате ли рецепти за процеси?
Споделяме стартер печат, място и файлове за презареждане, плюс правила и съвети на AOI.
Q4: Какви размери на дъската можете да се справите?
Ние поддържаме общи размери за потребителски, LED и индустриални дъски с място за коригиране.
Q5: Местна или отдалечена ли е услугата?
И двете. Ние предоставяме отдалечена помощ и посещения на място чрез нашата глобална мрежа за услуги.
Готови ли сте да цитирате висококачествена производствена линия за PCBA? Кажете ни вашия размер на платката, целеви UPH, комбинация от части и бюджет. Ще изпратим ясен план с време за изпълнение и стъпки за доставка.
