SCM1-D
SAMSUNG
| Количество: | |
|---|---|
| Компактно решение за поставяне на SMT

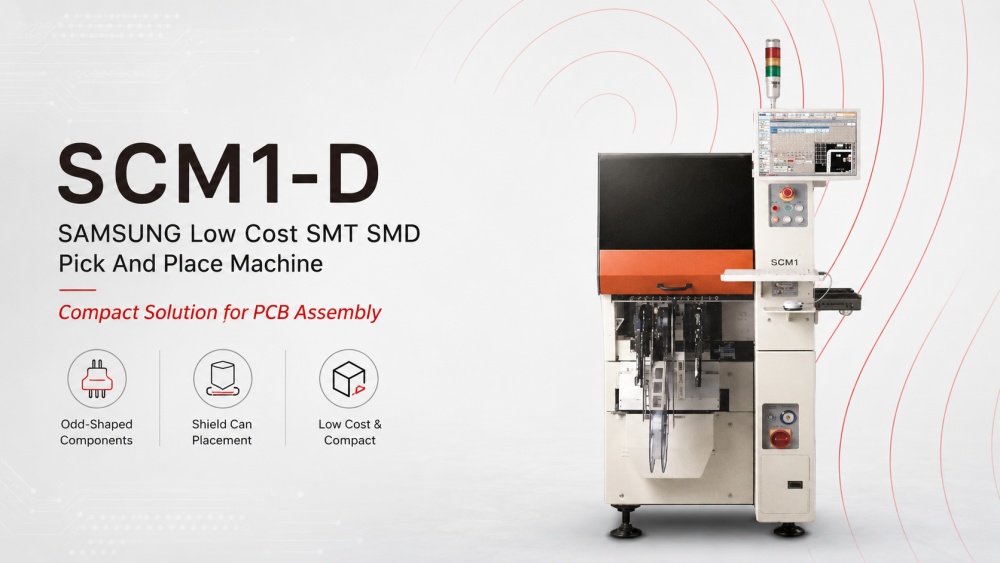

SCM1-D SAMSUNG нискотарифна SMT SMD машина за избор и поставяне е предназначена за фабрики за сглобяване на печатни платки, които се нуждаят от тънко и практично решение за поставяне на екраниращи кутии и компоненти със странна форма. Подходящ е за клиенти, които искат компактна машина с гъвкави производствени възможности и по-лесна работа. Машината поддържа проверка на поставянето на щитове, използване на смесено захранващо устройство и опционално рязане на лента. Неговият тънък корпус помага за намаляване на SMT линейната площ, което е полезно, когато фабричното пространство е ограничено. Като нискотарифна SMT машина за избор и поставяне, SCM1-D може да помогне на фабриките да се справят с поставянето на специални компоненти, без да инвестират в голям високоскоростен монтажен механизъм. I.C.T може също да поддържа пълно планиране на SMT линия, инсталиране, обучение и тестване на производството.
| Модел Въведение
Високоскоростен модел: Монтаж на чип SM471Plus
SM471Plus е високоскоростен монтажник на чипове, използван в SMT производствени линии за стабилно и ефективно поставяне на компоненти. Подходящ е за фабрики, които се нуждаят от бързо поставяне на компоненти на чипове, малки интегрални схеми и общи SMD части. В сравнение с простото евтино оборудване, SM471Plus е по-фокусиран върху скоростта, баланса на линията и стабилното масово производство. Може да работи с принтер с паста за запояване, SPI, пещ за преформатиране, AOI и машини за обработка на печатни платки, за да изгради пълен SMT процес. За клиенти, които се нуждаят от по-висока производителност, след като са започнали с SCM1-D SAMSUNG Low Cost SMT SMD машина за избор и поставяне, SM471Plus може да се разглежда като подобрена опция за поставяне за по-големи производствени нужди.
Гъвкав средноскоростен модел: SM481Plus Гъвкав монтаж
SM481Plus е гъвкава SMT машина за поставяне за клиенти, които се нуждаят както от скорост, така и от гама компоненти. Може да обработва различни SMD компоненти и е подходящ за смесено производство на печатни платки. Този модел често се използва, когато продуктовата линия включва потребителска електроника, контролни платки, LED табла, захранващи табла или комуникационни продукти. Неговата стойност е не само в скоростта на поставяне, но и в стабилната работа, по-лесната смяна на производството и по-добрата адаптивност към различни модели печатни платки. За фабрика, използваща SMD машина за избор и поставяне за сглобяване на печатни платки, SM481Plus може да помогне за подобряване на производствената гъвкавост. I.C.T може да съчетае тази машина със системи за печат, проверка, преформатиране и обработка на печатни платки според процеса на клиента.
SM482Plus многофункционален монтаж
SM482Plus е многофункционална машина за поставяне, предназначена за по-широки приложения на компоненти. Подходящ е за фабрики, които трябва да поставят различни видове компоненти на една и съща производствена линия. Този модел е полезен, когато клиентите произвеждат продукти с по-сложни BOM, по-големи компоненти или по-разнообразни дизайни на платки. Поддържа стабилно разположение за много SMT приложения и може да се използва заедно с други машини в пълна SMT линия. За клиенти, сравняващи SCM1-D с оборудване от по-високо ниво, SM482Plus е по-силна опция, когато производството изисква повече гъвкавост и по-високи възможности за поставяне. Може да поддържа сглобяване на печатни платки в електроника, автомобилни части, индустриален контрол и други производствени области.
DECAN L2 решение за дълга дъска
DECAN L2 е проектиран за дълги печатни платки и SMT производство на големи платки. Подходящ е за LED осветителни табла, дълги табла за управление, автомобилни осветителни табла, индустриални табла и други продукти, които се нуждаят от по-голяма площ за поставяне. В сравнение със стандартните монтажни елементи, DECAN L2 дава на фабриките повече гъвкавост, когато дължината на платката стане ключово изискване. Може да работи с принтери с дълги дъски, конвейери, пещи за преформатиране и AOI машини, за да формира пълна производствена линия. За клиенти, които търсят SAMSUNG Pick and Place Machine или решение на Hanwha за специални размери на дъски, DECAN L2 е силен избор. I.C.T може да помогне за проектирането на пълната линия въз основа на размера на печатната платка, капацитета и фабричното оформление.
| Спецификация
| Спецификация Елемент | SCM1-D |
|---|---|
| Име на продукта | SCM1-D машина за избор и поставяне |
| Тип машина | Поставяне на компоненти със странна форма |
| Приложение | Сглобяване на печатни платки / Поставяне на щит на кутии / Поставяне на компоненти със странна форма |
| Основна функция | Поставяне на кутии за щитове и компоненти със специална форма |
| Скорост | 2400 CPH, 1 шпиндел / 3000 CPH, 2 шпиндела |
| Структура | 1 портален × 25 шпиндела |
| Опционална структура | 1 портален × 1 шпиндел |
| Размер на печатни платки | Мин. Д50 × Ш50 mm / Макс. Д295 × Ш250 mm |
| Ширина на машината | 680 мм |
| Размер на компонента | 1005 ~ □45 mm, H15 mm |
| Разпознаване на компоненти | Разпознаване на задното осветление |
| Проверка на разположението | Проверка на поставянето на щита |
| Производствен режим | Смесено производство с две ленти |
| ПХБ повърхностна поддръжка | Производство на една и съща горна/долна повърхност на PCB |
| Тип хранилка | Смесена употреба на електрическо захранващо устройство и пневматично захранващо устройство |
| Глава на дозатора | Една дюза и един дозатор |
| Резачка за тиксо | Вграден нож за тиксо, опция |
| Захранващ етикет | Незадължително |
| Основно предимство | Ниска цена, компактен размер, гъвкаво поставяне на компоненти със странна форма |
| Спецификация Елемент | HM520 HS | HM520 MF |
|---|---|---|
| Модел | HM520 HS | HM520 MF |
| Тип машина | Високоскоростен модулен монтаж | Многофункционален модулен монтаж |
| Конфигурация | 20 шпиндела × 2 портални | 6 шпиндела × 2 портални |
| Скорост на поставяне | 80 000 CPH | 60 000 CPH |
| Точност на поставяне | ±25 μm @ Cpk ≥ 1,0, чип | ±40 μm при Cpk ≥ 1,0, чип / ±30 μm при Cpk ≥ 1,0, IC |
| Обхват на компонентите | 0201 ~ □6 мм | 0402 ~ □55 мм |
| Размер на машината | L 890 × D 2370 × H 1930 mm | L 890 × D 2370 × H 1930 mm |
| Основно предимство | Високоскоростно поставяне на компоненти на чип | Гъвкаво поставяне на смесени компоненти |
| Препоръчително приложение | Масово производство на компоненти с малки чипове | Производство с по-широки типове компоненти и по-големи части |
| параметър | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Скорост на поставяне (оптимално) | 78 000 CPH | 40 000 cph | 30 000 CPH | 56 000 CPH |
| Брой шпиндела | 10 шпиндела/глава (1 портален) | 6 шпиндела/глава (1 портален) | 6 шпиндела/глава (1 портален) | 6 шпиндела/глава (2 портала) |
| Точност на поставяне (чип) | ±40µm (0402) | ±40µm (0402) | ±40µm (0402) | ±28µm (03015) |
| Точност на поставяне (IC) | ±50 µm | ±30µm | ±30µm | ±25µm |
| Обхват на компонентите | 0402 ~ □14mm (H12mm) | 0402 ~ □42mm (H15mm) | 0402 ~ □55mm (H15mm) | 0402 ~ □21mm (H12mm, до □55mm опт.) |
| Макс. размер на PCB (стандартен) | 510 х 460 мм | 460 х 400 мм | 740 х 460 мм | 510 х 460 мм |
| Макс. размер на PCB (опция) | 610 х 460 мм | 1500 x 460 мм | 1200 x 510 mm | До 1200 x 460 mm |
| Капацитет на захранващото устройство (8 mm) | 120еа | 120еа | 120еа | 120еа |
| Система за зрение | Летяща визия | Сценична визия | Сценична визия | Летяща визия |
| Още SMT свързани продукти
I.C.T осигурява цялостни висококачествени SMT линии отвъд SMT pick and place машината . Нашите пълни решения за производство на PCBA включват вакуумни зареждащи устройства за работа с платки, , автоматични принтери с паста за запояване за прецизно нанасяне, многозонови пещи за преформатиране на силно запояване и усъвършенствани AOI системи за откриване на дефекти. Тези машини работят безпроблемно заедно в стегнати, ефективни линии. Тази настройка осигурява висока производителност, ниска цена и надеждна производителност за взискателни индустрии като автомобилостроене, медицина, осветление и потребителска електроника. Платките излизат готови за употреба в реалния свят. Ние предлагаме пълно планиране и поддръжка за изграждане на вашата идеална SMT производствена система.
SCM1 -D SAMSUNG нискотарифната SMT SMD машина за избор и поставяне може да се използва заедно с други SMT производствени машини за формиране на по-пълен процес на сглобяване на печатни платки. I.C.T може да осигури SMT зареждащо устройство, автоматичен шаблонен принтер, SPI машина, PCB конвейер, SMT монтажник, пещ за преформатиране, AOI инспекционна машина, PCB рутер и PCBA почистваща машина. Тези машини покриват процеса от зареждане на печатни платки, отпечатване на спояваща паста, проверка на паста, поставяне на компоненти, запояване, оптична проверка, депанелиране и почистване. За фабрики, използващи SCM1-D за защитна кутия или поставяне на компоненти с необичайна форма, свързаното оборудване трябва да бъде съчетано внимателно. Добрата SMT линия е като екип: една машина не може да изпълни цялата игра сама.
| Име на продукта | Предназначение в SMT линия |
|---|---|
| SMT производствена линия до ключ | Турция Напълно автоматизирана проследима SMT линия от висок клас. |
| SMT устройство за зареждане на пълнители | Автоматично зарежда голи печатни платки към линията. |
| Автоматичен принтер на PCB Stencil | Отпечатва прецизно спояваща паста върху печатни платки. |
| SMT автоматичен монтаж на чипове | Прецизно монтира компоненти върху печатни платки. |
| SMD пещ за претопяване | Разтопява спойка, за да образува твърди съединения. |
| Оборудване за проверка на печатни платки | Устройства за SMT инспекция като AOI, SPI, X-ray и инспектор на шаблони. |
| Оборудване за проследяване | Записва и проследява производствени данни като PCBA машина за лазерно маркиране |
| Видео за успеха на клиента
I.C.T предостави техническа поддръжка за Клиент в Узбекистан, който построи голяма фабрика за производство на електроника за компютърни дънни платки, SSD, продукти с памет и свързани електронни продукти. От ранния етап на проекта до инсталирането, отстраняването на грешки и производственото тестване, екипът на I.C.T работи в тясно сътрудничество с клиента, за да помогне както на SMT, така и на DIP линиите да работят гладко. SMT линията включваше шаблонен принтер I.C.T-5151, четири SMT машини за поставяне, фурни за преформатиране от серия Lyra, системи за обработка на SPI, AOI и печатни платки. DIP линията включва линия за ръчно вмъкване, машина за вмъкване на странна форма JUKI, машина за запояване с вълна I.C.T-Acrab350 и конвейерна система. След тестването клиентът даде положителна обратна връзка за I.C.T услугата, скоростта на реакция и качеството на оборудването.
| Поддръжка за обслужване и обучение
I.C.T осигурява пълна поддръжка за клиенти, които избират SCM1-D SAMSUNG евтина SMT SMD машина за избор и поставяне или пълна SMT производствена линия. Преди доставка нашият екип може да ви помогне да проверите размера на печатната платка, вида на компонента, производствения капацитет, фабричното пространство и потока на процеса. След като оборудването пристигне, инженерите на I.C.T могат да подпомогнат инсталирането, настройката на машината, настройката на софтуера, обучението по програмата, производственото тестване и обучението на операторите. За SCM1-D обучението може да включва настройка на поставянето на защитната кутия, използване на захранващото устройство, проверка на разположението, опция за рязане на лента, ежедневна поддръжка и основно отстраняване на неизправности. Ние също така помагаме на клиентите да разберат как SCM1-D работи с принтери, конвейери, SPI, AOI, пещи за преформатиране и други SMT машини.
| Отзиви от клиенти
Много клиенти избират I.C.T, защото поддържаме не само доставка на оборудване, но и реална работа на фабриката. По време на задгранични проекти клиентите често хвалят нашите инженери за ясно обучение, търпелива комуникация и бързо решаване на проблеми. Те също така дават положителна обратна връзка за качеството на машината, стабилно тестване, внимателно опаковане и бърз отговор след продажбата. За SMT проекти бързата поддръжка е много важна, защото един проблем с машината може да засегне цялата линия. I.C.T поддържа тясна комуникация с клиента по време на инсталация, пробно производство и ранно масово производство. За клиентите, избиращи машина за избор и поставяне на компоненти със странна форма, тази поддръжка помага за намаляване на риска по проекта и прави стартирането на производството много по-плавно.
| Сертификати и стандарти
I.C.T се фокусира върху безопасността на продукта, контрола на качеството и дългосрочната надеждност. Нашето оборудване и решения за линия SMT могат да поддържат общи изисквания за сертифициране като CE, RoHS, ISO9001 и свързани патентни документи. Тези сертификати помагат на клиентите да оценят безопасността на оборудването, контрола на производството и управлението на качеството на фабриката. Преди изпращане I.C.T проверява работата на машината, електрическите характеристики, външния вид, аксесоарите и защитата на опаковката. За задграничен транспорт стабилната опаковка също е много важна, тъй като машината трябва да пристигне безопасно след изпращане на дълги разстояния. Независимо дали клиентът избере SCM1-D, Shield Can Placement Machine или цялостна SMT производствена линия, I.C.T следва стриктни процеси за тестване и качество преди доставката.
| Относно компанията и фабриката I.C.T
I.C.T е доставчик на фабрични решения за SMT на едно гише с опит в SMT, DIP, покритие, дозиране, запояване, инспекция и оборудване за обработка на печатни платки. Разполагаме със собствени екипи за научноизследователска и развойна дейност, производство, инженеринг и обслужване. През годините I.C.T се разраства бързо и обслужва повече от 1700 клиенти в над 80 страни. Нашата фабрика следва стриктно управление на качеството и процеси на машинно тестване преди изпращане. За клиенти, които изграждат нова фабрика за сглобяване на печатни платки, I.C.T може да осигури избор на машина, оформление на линията, планиране на процеса, инсталиране, обучение и дългосрочна техническа поддръжка. С SCM1-D SAMSUNG нискотарифната SMT SMD машина за избор и поставяне клиентите могат да изградят по-гъвкав SMT процес за поставяне на специални компоненти.
