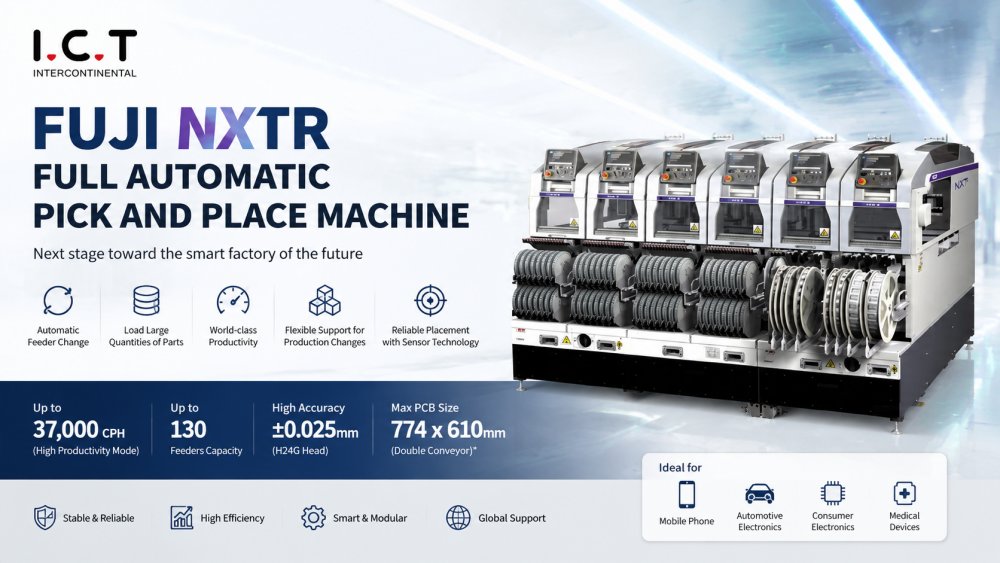

| NXTR Smart SMT платформа
Серията NXTR на FUJI Pick and Place Machine е SMT решение от следващо поколение, предназначено за интелигентни фабрики и производство на електроника с голям обем. Той се отличава с модулна структура, която позволява гъвкава конфигурация на линията въз основа на различни производствени нужди. Тази система се използва широко в мобилни телефони, потребителска електроника, автомобилна електроника и сглобяване на печатни платки с висока плътност.
Като основна машина за избор и поставяне на FUJI SMT, тя осигурява високоскоростно и високоточно поставяне на компоненти с усъвършенствано базирано на сензори управление и интелигентно управление на захранващото устройство. Интегриран в пълна SMT производствена линия, той работи заедно с принтери, SPI системи, пещи за преформатиране и системи за инспекция AOI. I.C.T осигурява пълно инсталиране, обучение и глобална техническа поддръжка, за да гарантира стабилно производство и бързо набиране на мощност.
| Характеристики на продукта
FUJI Pick and Place Machine NXTR е изградена с модулна архитектура, която позволява гъвкава конфигурация на SMT линия. Производителите могат лесно да разширят или коригират производствения капацитет въз основа на търсенето на продукта. Тази структура намалява времето за престой и подобрява фабричната мащабируемост. Всеки модул работи независимо, но се интегрира безпроблемно в пълната SMT производствена линия. Това го прави подходящ за интелигентни фабрики, които изискват бърза адаптация и висока ефективност в съвременните среди за производство на електроника.
Машината FUJI SMT Pick and Place използва усъвършенствана автоматична система за смяна на подаващо устройство, която значително намалява ръчната намеса. Той позволява непрекъснато производство чрез минимизиране на времето за смяна между различните модели продукти. Системата може да обработва до 130 устройства за подаване на ленти, поддържайки производствени среди с високо смесване. Тази функция подобрява производителността и намалява натоварването на оператора. Осигурява стабилно снабдяване с материали и спомага за поддържането на постоянна SMT производствена производителност през дълги производствени цикли.
Машината за автоматично избиране и поставяне осигурява изключително висока скорост, достигаща до 37 000 cph в режим на висока производителност. Различни типове глави като H24G, H08M и H02F осигуряват гъвкав производствен капацитет за различни размери на компонентите. Тази високоскоростна способност го прави идеален за сглобяване на печатни платки за мобилни телефони и широкомащабно производство на електроника. Той поддържа стабилна точност дори при продължителна работа, като гарантира висока производителност с ниски проценти на дефекти.
Машината FUJI SMT интегрира усъвършенствана сензорна технология за наблюдение на разположението в реално време. От вземането на компонента до поставянето, всяка стъпка се проверява, за да се гарантира точност и стабилност. Системата поддържа високо прецизно поставяне с ±0,025 mm точност в оптимизирани режими. Това намалява грешките при поставяне и подобрява добива на продукта. Това е особено важно за дизайни на печатни платки с висока плътност, използвани в съвременните смартфони и модерни електронни устройства.
Системата NXTR поддържа широка гама от размери на компоненти, от ултра-малки чипове до по-големи IC и компоненти на ниво платка. Различните конфигурации на главата позволяват оптимизирано производство за смесени видове продукти. Тази гъвкавост го прави подходящ за EMS фабрики с честа смяна на продукта. Той осигурява стабилна производителност при различни производствени изисквания, като същевременно поддържа висока скорост и точност, което го прави силно решение за динамични производствени среди.
| Спецификация
Основни спецификации | |
Размер на печатната платка (LXW) | 48 x 48 mm до 774 x 610 mm (двоен конвейер)* |
Капацитет на хранилката | До 130 (8 мм лента) |
Точност на поставяне | H24G: +/-0,025 mm (стандартен режим) / +/-0,038 mm (режим с приоритет на производителността, в процес на разработка) (3sigma) cpk≥1,00 |
Размери на машината | Д: 1280 мм, Ш: 2656 мм, В: 1556 мм |
Поставяне на глави | |||||
H24G | H08M | H02F | H01 | ОТ | |
Количество на дюзата | 24 | 8 | 2 | 1 | 1 |
Пропускателна способност (cph) | 37 000 cph (режим с приоритет на производителността, в процес на разработка) | 13000 | 7300 | 4200 | 3000 |
Размер на частта (mm) | 03015 mm до 5 x 5 | 0603 (0201') до 45 x 45 | 1608 (0603') до 74 x 74 (32 x 180) | 1608 (0603') до 74 x 74 (32 x 180) | |
Проверка за наличие на части | ○ | ○ (H08MQ) | ○ | x | |
Доставка на части Лента | ○ | ○ | ○ | ○ | |
Пръчка | x | ○ | ○ | ○ | |
поднос | x | ○ | ○ | ○ | |
DynaHead (DX) | ||||
Количество на дюзата | 12 | 4 | 1 | |
Пропускателна способност (cph) | 27 000 | 12000 | 5800 | |
Размер на частта (mm) | 0402 (01005') до 12,5 mm диагонално и Y е 7,5 mm или по-малко | 1608 (0603') до 15 x 15 | 1608 (0603') до 74 x 74 (32 x 100) | |
Точност на поставяне | +/-0,038 (+/-0,050) mm (3σ) cpk≥1,00 | +/-0,040 mm (3σ) cpk≥1,00 | +/-0,030 mm (3σ) cpk≥1,00 | |
Проверка за наличие на части | o | x | o | |
Доставка на части | Лента | o | o | o |
Пръчка | x | o | o | |
поднос | x | o | o | |
*Свържете се с I.C.T за конкретни условия на работа и подробни спецификации.
| Списък на оборудването на линията SMT
Нашата линия за монтаж на SMT разполага с модерно оборудване за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната SMT линия включва товарач, автоматичен принтер за точно нанасяне на спояваща паста, машина за вземане и поставяне за прецизно поставяне на компоненти, пещ за повторно оформяне за надеждно запояване и AOI система за цялостна проверка на дефекти. Тази висококачествена производствена линия за PCBA осигурява безпроблемна работа, висока надеждност и евтино SMT сглобяване, отговаряйки на различни индустриални изисквания.
Машината за избор и поставяне на FUJI е част от цялостна SMT производствена екосистема. Работи безпроблемно с принтери с паста за запояване, системи за проверка на SPI, фурни за преформатиране, машини за проверка на AOI и оборудване за обработка на печатни платки. Тази интеграция гарантира напълно автоматизиран производствен процес от зареждането на печатни платки до крайната проверка. I.C.T предоставя SMT решения до ключ, които помагат на фабриките да изградят ефективни, стабилни и интелигентни производствени линии за глобално производство на електроника.
| Видео за успеха на клиента
I.C.T успешно достави пълна инсталация на SMT производствена линия и проект за обучение в Алжир за производство на мобилни телефони. Системата включва SMT устройство за зареждане, I.C.T-4034 шаблонен принтер, SPI система, решение FUJI Pick and Place Machine, фурна Lyra 733 reflow, система за инспекция AOI и оборудване за обработка на печатни платки.
По време на един месец поддръжка на място нашите инженери завършиха инсталацията, отстраняването на грешки и обучението на оператора. Машината FUJI SMT Pick and Place изигра ключова роля за постигането на стабилно високоскоростно производство с постоянна точност. Клиентът успешно започна масово производство и предостави положителна обратна връзка за стабилността на оборудването и I.C.T техническа поддръжка.
| Поддръжка за обслужване и обучение
I.C.T предоставя пълна глобална техническа поддръжка за SMT производствени линии, включително инсталиране, програмиране, отстраняване на грешки и обучение на оператори. Нашите инженери поддържат клиентите на място и онлайн, като гарантират бързо стартиране на производството и стабилна работа. Обучението обхваща работа с машини, поддръжка и оптимизиране на производството. Това помага на клиентите бързо да овладеят машината за избор и поставяне на FUJI и да постигнат ефективно SMT производство с намалено време на престой и подобрена производителност.
| Похвала на клиента
Клиентите високо оценяват производителността на машината FUJI Pick and Place за нейната стабилност и възможност за високоскоростно производство. Те оценяват професионалното инсталиране и обучение, предоставено от инженерите на I.C.T. Интелигентната захранваща система и точният контрол на поставянето често се изтъкват като ключови предимства. Клиентите също така ценят нашата услуга за бърза реакция, безопасно опаковане и надеждна глобална поддръжка за доставка, които гарантират гладко изпълнение на проекта от доставката до производството.
| Нашата сертификация
Оборудването I.C.T отговаря на глобалните стандарти, включително CE, RoHS, ISO9001 и множество патентовани технологии. Тези сертификати гарантират безопасност, надеждност и стабилна работа в индустриална среда. Всяка система на FUJI SMT Pick and Place Machine е стриктно тествана преди доставка. Нашият процес за контрол на качеството гарантира постоянна производителност и дългосрочна надеждност за глобални SMT производствени приложения.
