Преглед

Селективното вълново запояване е специална форма на вълново запояване, изобретена, за да отговори на изискванията за разработка на запояване на компоненти през отвори.Подходящ е главно за запояване на компоненти с отвори в електронни продукти от висок клас.Например: военни електронни продукти, автомобилна електроника, импулсно захранване и други индустрии, които изискват по-висока надеждност на запояване.ИКТ онлайн селективно вълново запояване е високопроизводително оборудване, разработено и сглобено в Китай.За по-голяма гъвкавост или многовълново запояване за процеси с голям обем.Паралелен процес, дължащ се на разделянето на флюс, предварително нагряване и запояване, работа на до две разпръскващи глави, до пет долни предварителни нагрявания с горно конвекционно нагряване, идеални за връзка към монтажни стойки и периферия, връзка към системи за проследяване за контрол на процеса.

ICT SS540/ SS550 онлайн селективно вълново запояване е високопроизводително оборудване, разработено и сглобено в Китай.

ICT-SS540

ICT-SS550

1. Платка за печатни платки, фиксирана, подвижна платформа за пръскане и заваряване;

2. Високо качество на запояване, което значително подобрява скоростта на запояване;

3. Модулен дизайн на вградения конвейер SMEMA подпомага клиентите да правят гъвкава конфигурация на производствената линия;

4. Пълен компютъризиран контрол.Всички параметри могат да бъдат зададени на компютъра и записани в менюто на печатната платка, като път на движение, температура на запояване, тип на потока, тип на спойка, температура на N2 и т.н., с отлична проследимост и лесно за получаване на повторяемо качество на запояване;

5. функция за автоматично калибриране на височината на формата на вълната, всяка върху определен брой печатни платки може да проверява и калибрира височината на формата на вълната, за да поддържа добра стабилност на формата на вълната;

6. Функция за позициониране на CCD маркировка, всяко преминаване на определен брой печатни платки може да провери позицията на PCB Mark Point;

7. самостоятелно разработена маса за движение, изработена от лят алуминий, по-леко тегло и по-бързо движение;

8. Panasonic серво мотор и драйвер, стабилен и надежден, оборудван със сферичен винт и линеен водач, нисък шум, стабилна работа.

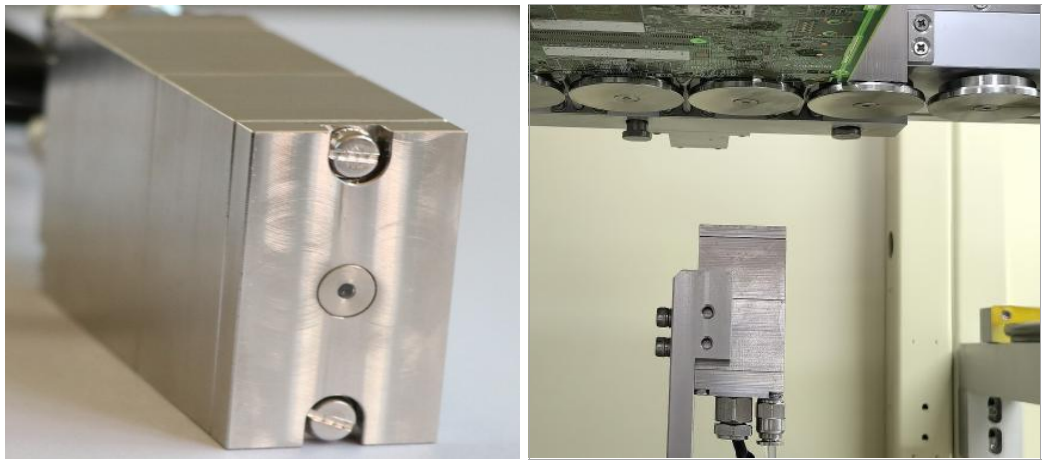

Характеристики 1 Flux система:

1. Германски високочестотен импулсен инжекционен вентил за получаване на ценен резултат от флюсиране с малка точка на потока, съдържанието на твърдо вещество на потока трябва да бъде по-малко от 10%.Функцията за откриване на задръстване на флюс дюзата не е задължителна.

2. Конфигурация е с тава под струйния клапан за улавяне на остатъка от флюс за лесна поддръжка.

3. Дюзата е монтирана на платформата XY, точността на повторение и позициониране може да достигне 0,02 mm.

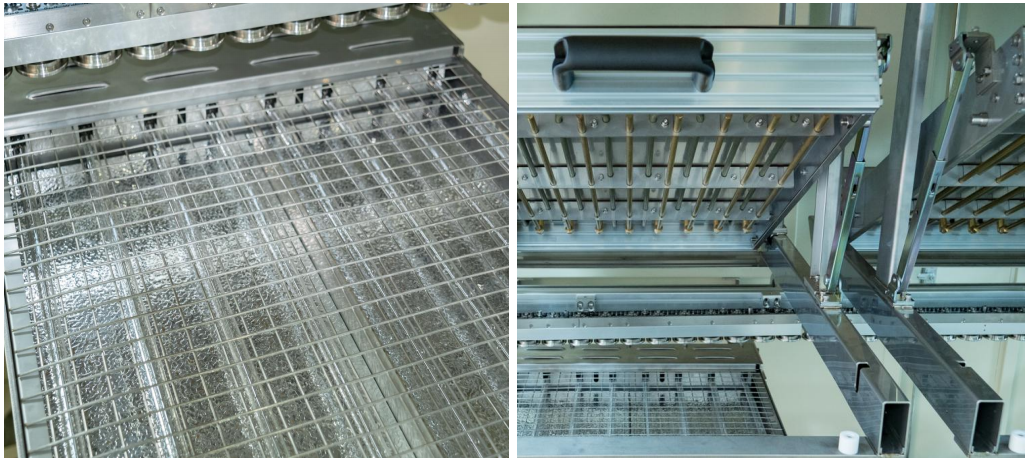

Характеристики 2 Система за предварително загряване:

1. Машината е оборудвана с долно инфрачервено предварително нагряване като стандарт и зоната на предварително нагряване може да бъде зададена;горно предварително загряване с горещ въздух, инфрачервено отопление Проводимостта е ефективна и стабилна.

2. Проектна структура за максимизиране на площта за предварително нагряване.

3. Пълен памучен високотемпературен дизайн за осигуряване на температурна стабилност.

4. Топлогенериращите и топлопроводящите части и двигатели приемат най-добрите марки.

5. Дизайн на плъгина за поддръжка, режим на поддръжка без инструменти.

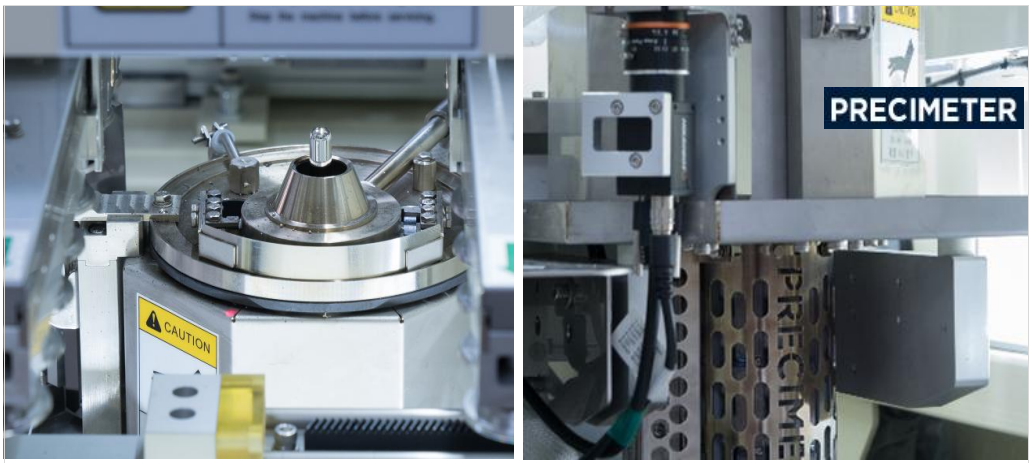

Характеристики 3 Система за запояване:

1. Електромагнитната намотка на помпата приема шведската марка 'PRECIMETER', за да гарантира стабилността и надеждността на пика.

2. Температура на спойка, температура на N2, височина на вълната, калибриране на вълната и т.н., всичко това може да се зададе в софтуера.

3. Спойката е изработена от неръждаема стомана с антикорозионно покритие, без течове.С чугунен нагревател отвън, здрав и бързо загряващ.

4. N2 онлайн система за нагряване, за идеално намокряне на запояването и намаляване на шлаката от спойка.

Характеристики 4 Преносна система:

1. Специалните профили на материала осигуряват стабилност, а рационалният дизайн осигурява удобство.

2. Предавателният модул се състои от ролката.

3. Страничната скоба на PCBA и системата за горна скоба могат да осигурят стабилността на дъската.

4. Удебелена персонализирана релса, 20 кг натоварване.

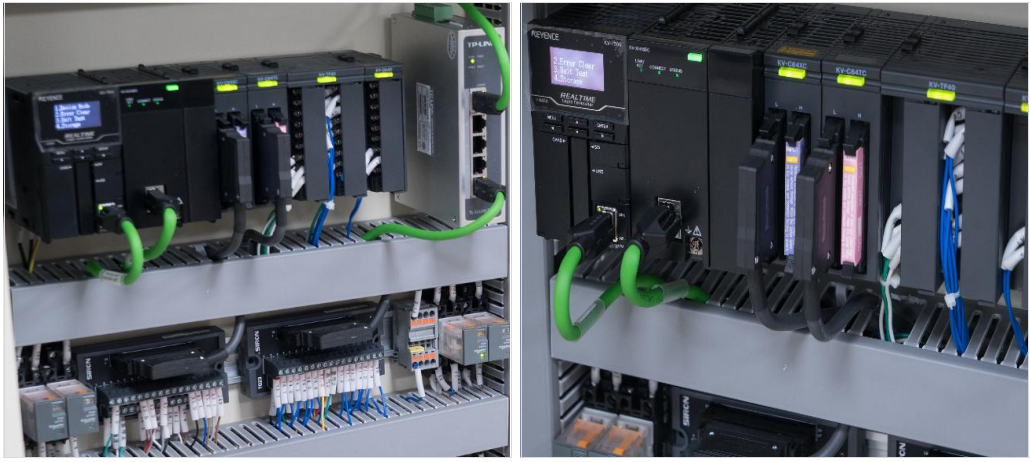

Характеристики 5 Система за управление:

1. Keyence KV7500 PLC+Keyence модулна система за управление на шината от висок клас, осигурява стабилност и разширяемост на системата.

2. Съответства на CE и други стандарти.

3. Подов дизайн на Индустрия 4.0.

4. Осигурете подобряване на капацитета, добавете основния контрол на модула на машината за запояване и осигурете стабилност.

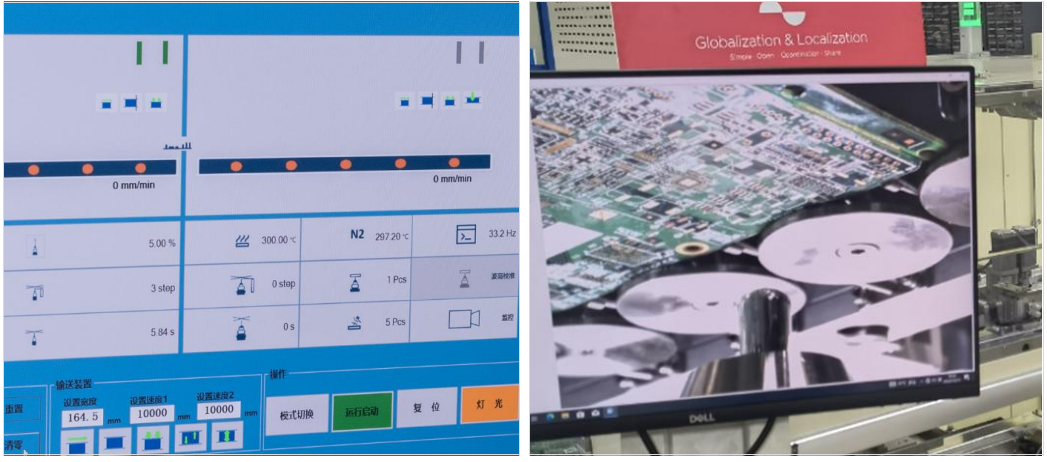

Характеристики 6 Операционна система:

1. Насочван режим на програмиране.

2. CCD функция за бързо програмиране.

3. Програмиране на картина, направете корекция на координатите, интелигентна проверка на координатите.

4. Визуализация на данни в реално време на интерфейса.Превключване с един бутон на интерфейс за наблюдение в реално време на CCD запояване.5. китайски, английски, може да се превключва.

Характеристики 7 Интелигентна система:

1. Стандарти и адаптивност на MES, WIFI връзка, онлайн надстройка на софтуера, дистанционно управление, интелигентен.

2. Данните за запояване могат да бъдат проследени, за да се потвърди процеса на всяка точка на запояване
