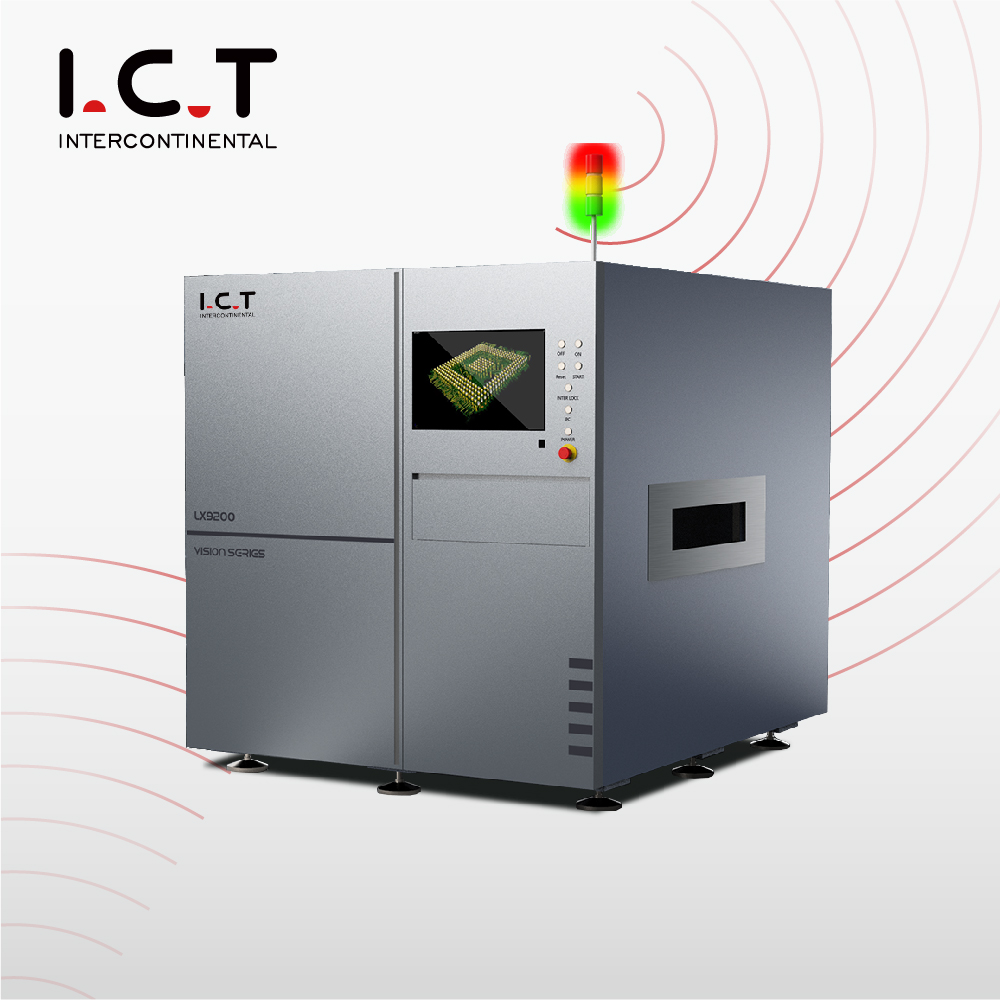

ICT автоматична Smt Line Pcb машина за рентгенова инспекция

ICT автоматична Smt Line Pcb машина за рентгенова инспекция.Купете го с вашия доверен партньор!ИКТ носи 26 години опит в SMT индустрията. Акценти: Инсталиране и обучение на място, 24/7 обслужване на клиенти.Висококвалифицирани експерти. Точно и икономично.Vision направляван DIY комплект.Лесен за сглобяване.Софтуер с отворен код.

Модел:
ИКТ-8200
Марка:
I.C.T
Код:
X-RAY machine

Наличност:

Количество:



Запитване Добавяне в кошницата

I.C.T Автоматична Smt Line Pcb машина за рентгенова инспекция

Преглед

Автоматична рентгенова инспекция

X-Ray I.C.T-8200 Въведение:

Машината I.C.T-8200 е проектирана да предоставя рентгенови изображения с висока разделителна способност предимно за електронната индустрия. Тази универсална система е ефективна за много приложения в процеса на производство на печатни платки. Това включва BGA, CSP, QFN, Flip Chip, COB и широката гама от SMT компоненти.

I.C.T-8200 е мощен помощен инструмент за разработване на процеси, наблюдение на процеси и усъвършенстване на операцията за преработка.

Поддържан от мощен и лесен за използване софтуерен интерфейс, I.C.T-8200 е в състояние да отговори на малки и големи фабрични изисквания.

Характеристики:

1. 90kV 5µm затворена рентгенова тръба, 4/2'усилвател на изображението с 2 мегапиксела CCD камера

2. Многофункционална работна станция с ±60° наклон и XY движение по много оси

3. Автоматично повдигане и спускане на рентгенова тръба и детектор, с удобна система за позициониране на целевата точка

4. Многофункционална DXI система за обработка на изображения, CNC програмируемо откриване

5. Макс. товарна площ 510mm*420mm, макс. зона за проверка 435mm*385mm, с 600X увеличение

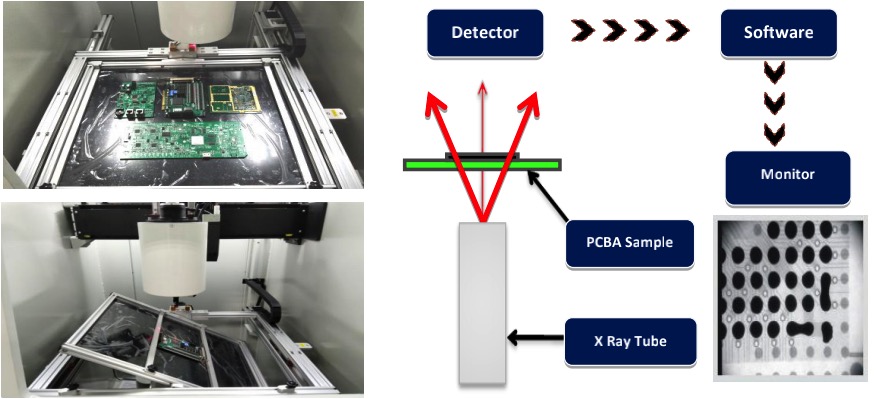

Smt Line Xray

Приложение:

SMT, BGA, CSP, Flip Chip, LED детекция, полупроводници, опаковъчни компоненти, индустрия за батерии, електронни компоненти, автомобилни части, фотоволтаици, леене под налягане на алуминий, формоване на пластмаса. Керамика, други специални индустрии.

IC кабел

BGA празнини

Компоненти

Конектори/Кабели

Артикул	Модел	I.C.T-8200
Рентгенова тръба	Макс. Напрежения, вид	90kV, Затворен
	Консумирана мощност	8W
	Размер на фокусното петно	5 μm
	Обхват на движение (нагоре и надолу)	150 мм
	Увеличение	600X
детектор	Усилвател	4'/2' (FPD по избор)
	Резолюция	77/110 плоча/см
	Камера	2 мегапиксела CCD
	Обхват на движение (нагоре и надолу)	290 мм
Системен компютър	Операционна система	Индустриален компютър, Win 7, процесор i7
Системен компютър	Монитор	22' LCD
Софтуер	Потребителски интерфейс	I.C.T Многофункционална DXI система за обработка на изображения
Работна платформа	Макс. Зона за зареждане	510мм×420мм
	Макс. Зона за проверка	435 мм × 385 мм
	Макс. Тегло на натоварване	10 кг
	Контрол на движението	Джойстики, мишки и клавиатури
	Ъгъл на накланяне на масата	±60°
Навигация	Камера	HD камера, лазерна точка
Характеристики на оборудването	Захранване	AC 110~220V (±10%) 50Hz, 1.0kW
	Контурни размери	1080(Ш)×1180(Д)×1730(В)mm
	Тегло на системата	1150 кг
