I.C.T-SS330
I.C.T
| Количество: | |
|---|---|

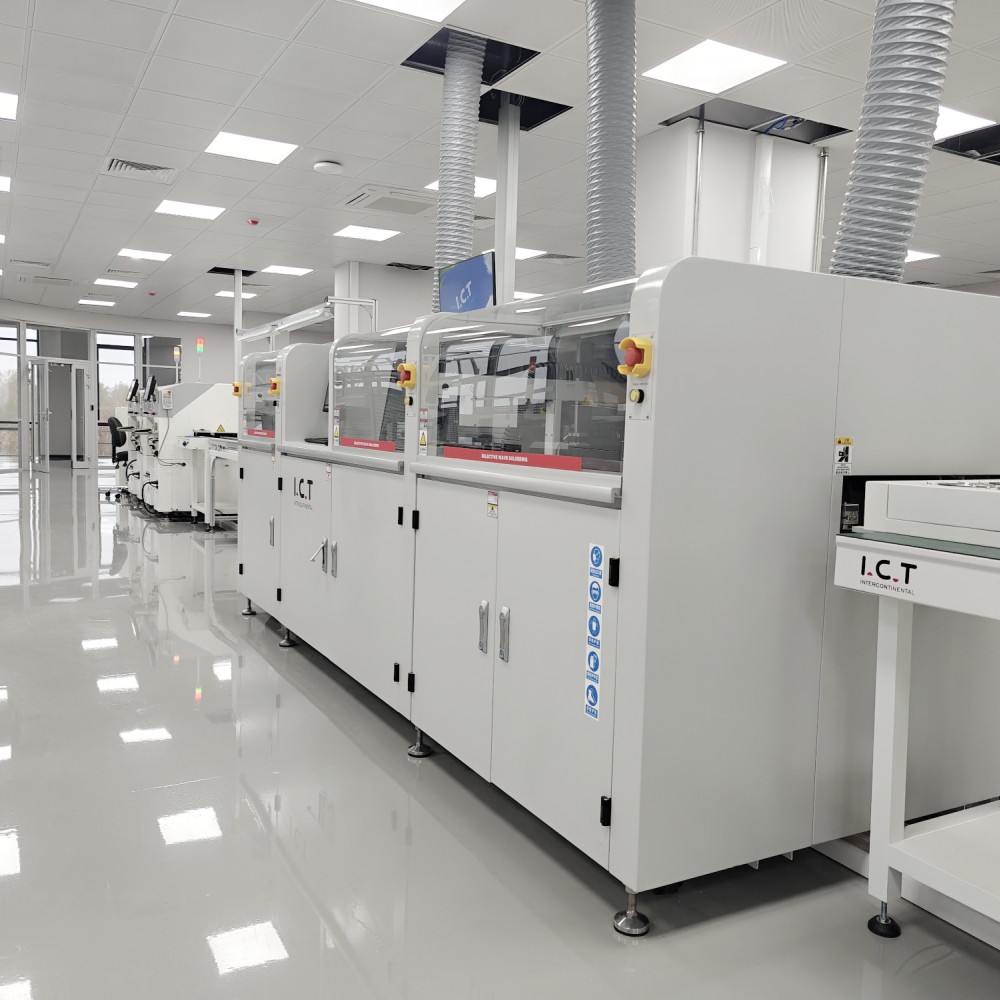

| Машина за запояване на селективна вълна
Създадена от нулата в нашата фабрика в Дунгуан, I.C.T Off-line машина за селективно вълново запояване е перфектната машина за селективно вълново запояване на PCB, когато се нуждаете от максимална гъвкавост, без да обвързвате цяла SMT линия. Печатната платка никога не се движи – само суперлекият портал от лят алуминий се плъзга по серво и линейни релси на Panasonic, за да доставя флюс и спойка точно там, където им е мястото. Вграденото азотно нагряване дава лъскави, пълни филета без почти никакви отпадъци. Операторите програмират всичко – пътеки, темпове, обем на пръскане, височина на вълната – на чист сензорен екран на Windows и запазват безкрайни задачи за незабавна смяна. Автоматично калибриране на вълната, CCD на живо, немски реактивен клапан и титаниево гърне поддържат тази офлайн машина за селективно вълново запояване, изпомпваща перфектни платки 24/7.
| Списък на оборудването на DIP линията
Немски високочестотен импулсен вентил изстрелва микро-точки от поток с ниско съдържание на твърди вещества (под 10%) с точност от 0,02 mm. Резервоар под налягане плюс цифров разходомер поддържат налягането стабилно дори когато резервоарът е почти празен. Остатъците попадат в издърпваща се тава за почистване за две секунди. Японската пневматика SMC и монтираните отпред манометри правят ежедневните проверки лесни. Автоматична помпа за извличане гарантира постоянно захранване. Тази интелигентна система за поток активира перфектно всяка подложка на офлайн машината за запояване със селективна вълна.
Стандартният долен IR е напълно регулируем; горна конвекция с горещ въздух или допълнителен IR по избор. Дизайнът с отворена решетка плюс високотемпературна памучна изолация осигурява равномерна топлина по цялата дъска. Нагреватели от най-висока марка и щепселни двигатели означават нула инструменти за обслужване и години тиха работа. ПХБ излизат идеално активирани с поток и без напрежение, готови за безупречни съединения на машината за запояване със селективна вълна на печатни платки.
Немската електромагнитна помпа и титаниево гърне за спойка създават ултрастабилна мини вълна, която никога не се отклонява. Контролирайте температурата на N2, температурата на спойка, височината на вълната и автоматичното калибриране направо от сензорния екран. Вграденият азот произвежда огледално ярки филета и почти нулева шлака. Лазерът следи височината, дюзите се почистват автоматично и 900 часа видео се запазват за проследяване. Това е сърцето, което прави офлайн машината за селективно вълново запояване неудържима.
Трисекционен ролков конвейер плюс пневматични странични и горни скоби задържат дъски до 20 кг неподвижно. Силни релси и високопрецизни сервопридвижвания преместват платките плавно от станция до станция. Двустранни или дебели сглобки чисти с свободно място. Създаден за денонощна работа на всяка настройка на PCB машина за запояване със селективна вълна.
CE-съвместим PLC, Cat-6 окабеляване и пълна свързаност Industry 4.0 осигуряват светкавична скорост и стабилна надеждност. Насочвани съветници, базирани на картина корекции на координати, автоматично откриване на дюзи и многоезични менюта намаляват времето за обучение почти до нищо. MES свързването и дистанционната диагностика поддържат офлайн машината за селективно вълново запояване да печели денонощно.
Големият цветен сензорен екран, ръководствата стъпка по стъпка, CCD преглед с едно докосване и гласови сигнали правят управлението на машината изключително лесно. Превключвайте незабавно между английски, китайски, японски или руски. Персонализираните светлини на кулата и подобренията на Wi-Fi държат всички информирани, без да се отдръпват от линията.
| Спецификация
| Он-лайн селективна вълнова машина за запояване | ||||
| Модел | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Он-лайн модулен | Спрей + предварително загряване и запояване | Спрей + Предварително загряване + Запояване | Спрей + Предварително загряване + Запояване + Запояване | Спрей + Предварително загряване + Запояване + Запояване + Запояване |
| Система за запояване | ||||
| Количество на дюзата | 1 | 1 | 2 | 3 |
| Количество на съда за спояване | 1 комплект | 1 комплект | 2 комплекта | 3 комплекта |
| Двойна гърне (опция) | N/a | опция | опция | опция |
| Мощност на съда за запояване | 2,35kw | 2,35kw | 4.70kw | 7,05kw |
| Flux система | ||||
| Резервоар за съхранение на потока | 1L | 1L | 2L | 2L |
| Поддръжка на потока | Аларма на потока, автоматична | |||
| Напръскайте дюза | Германия Jet Valve (точково и линейно пръскане) 1 комплект | |||
| Размер на пръскането на дюзата | 130um (опция 180um, 210um) | |||
| Скорост на пръскане | 0 ~ 20mm/s | |||
| Скорост на движение на пръскащата дюза | 0 ~ 400mm/s | |||
| Система за предварително загряване | ||||
| Режим на предварително загряване | Горещ въздух и IR | Горещ въздух и IR | Горещ въздух и IR | Горещ въздух и IR |
| Зона за предварително нагряване | Д500*Ш500 мм | Д500*Ш500 мм | Д500*Ш500 мм | Д500*Ш500 мм |
| Зона за предварително загряване | Горен горещ въздух: 2, Долен IR: 1 | |||
| Мощност на долното предварително нагряване | Макс.12kw | |||
| Горна мощност на предварително загряване | Макс.6kw | |||
| Време за загряване | Прибл. 15 минути (настройка 150 ℃) | |||
| Режим на управление | PC+PLC | |||
| Транспортна система | ||||
| Размер на PCB (с приспособление) | 120*60~500*500 мм | |||
| Смяна на PCB | Онлайн | |||
| PCB Top Clearance | 120 мм | |||
| Височина на транспорта | 900 ± 20 мм | |||
| Транспортна ширина | 60 ~ 500 мм | |||
| Размер: мм | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | Д2600*Ш1950*В1480 |
| Тегло | Приблизително: 800 кг | Приблизително: 1200 кг | Приблизително: 1300 кг | Приблизително: 1500 кг |
| Списък на оборудването на DIP линията
Нашата DIP производствена линия предлага модерни инструменти за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната DIP линия включва линия за вмъкване на DIP за точно поставяне на компоненти, устройство за зареждане на вълни за плавно влизане на печатни платки, устройство за разтоварване на вълни за безопасно излизане и линия за монтажна лента за финални проверки. Тази висококачествена производствена линия за PCB DIP осигурява стабилна работа, надеждно вмъкване на THT и рентабилен монтаж, отговаряйки на разнообразни нужди на индустрията. С модулни дизайни и глобална поддръжка от I.C.T, той повишава производителността за задачи, извършвани през дупки.
| Име на продукта | Предназначение в DIP линия |
|---|---|
Автоматична машина за вмъкване | Автоматично поставя компоненти върху печатни платки с прецизност за DIP производствена линия. |
Разтопява спойка, за да образува твърди съединения върху печатни платки по време на процеса на добавяне на THT. | |
Селективна машина за запояване | Прилага спойка селективно към специфични зони за точно THT сглобяване |
| Вграден AOI след вълна | Проверява спойките и дефектите в поставянето на DIP сглобени печатни платки. |
| Видео за успеха на клиента
В началото на 2025 г. основен виетнамски доставчик на марка фотоапарати долетя за окончателно приемане на новата им офлайн машина за запояване със селективна вълна. Нашите инженери заредиха своите реални производствени платки, изпълниха пълни цикли, докато клиентът наблюдаваше на живо как се формират перфектни THT съединения на CCD, след което прекараха два дни в обучение на своите техници за програмиране, ежедневна поддръжка и бързо отстраняване на неизправности. Те си тръгнаха напълно уверени и готови да постигнат обем в момента, в който кутията пристигна – класическо I.C.T глобално партньорство в действие.
| Професионално обслужване и обучение
Ние покриваме цялото пътуване: фабрично приемане, морски транспорт, инсталиране, стартиране и поддръжка през целия живот. Двадесет старши инженери плюс местни екипи в 72 държави предоставят обучение на място или дистанционно, когато имате нужда от него. Складовете за резервни части на три континента и истинската 24/7 реакция поддържат вашата машина за запояване със селективна вълна на печатни платки в върхов режим на работа в продължение на десетилетия.
| Похвала на клиента
Клиентите продължават да ни казват, че нашите инженери са търпеливи, смели и наистина ги е грижа за техния успех. Те обичат прецизните точки на потока, стабилната като скала вълна и колко бързо офлайн машината за селективно вълново запояване се изплаща с по-високи добиви и нулева преработка. Експортните каси се показват безупречно, а дистанционните корекции в същия ден превърнаха купувачите за първи път в партньори за цял живот.
| Индустриални сертификати
Всяка офлайн машина за запояване със селективна вълна носи маркировка за безопасност CE, съответствие с RoHS, система за качество ISO9001 и множество патенти за струйни клапани, помпи и лазерно калибриране. Тези световно уважавани марки доказват, че получавате безопасна, екологична, изпитана в битки технология, на която можете да се доверите навсякъде по планетата.
| Относно компанията и фабриката I.C.T
От 2012 г. ние се превърнахме в 12 000 m² най-съвременен кампус с 89 членове на екипа, 20 отдадени инженери и 8 задгранични клона. Всичко - научноизследователска и развойна дейност, ламарина, машинна обработка, сглобяване и тестване за изгаряне - се случва под един покрив. Ние вече обслужваме над 1600 фабрики в 72 страни с цялостни готови SMT и THT решения и всяка офлайн машина за запояване със селективна вълна се доставя, подкрепена от стриктна проверка и доказани системи за качество.
