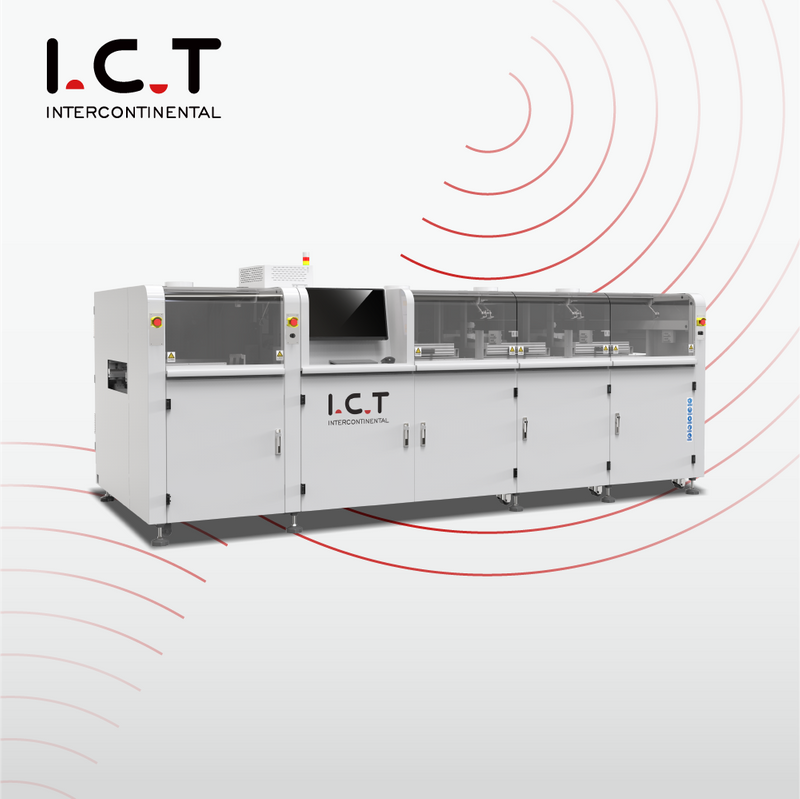

I.C.T-SS550P2
I.C.T
| Количество: | |
|---|---|
| Онлайн преглед на машината за селективно запояване
Създадена и тествана в Китай, онлайн машината за селективно запояване I.C.T е перфектната PCBA автоматична машина за селективно запояване с вълни за високомиксирани линии с голям обем. Платката остава неподвижна, докато модулите за флюс и спойка се движат върху бърза, лека платформа от лят алуминий, задвижвана от серво и линейни релси на Panasonic — тихо, точно и стабилно. Азотното онлайн нагряване осигурява отлично овлажняване и минимална шлака. Всеки параметър – път, температура, обем на потока, височина на вълната – се настройва и записва в базиран на Windows софтуер за перфектна повторяемост. Автоматичното калибриране на вълните и CCD наблюдението в реално време поддържат качеството като скала. Немски струен вентил, резервоар под налягане и електромагнитна помпа осигуряват надеждност, на която можете да разчитате ден след ден.
| Списък на оборудването на DIP линията
Немски високочестотен струен вентил пръска малки, постоянни флюсови точки с твърди вещества под 10%. Резервоарът под налягане и високопрецизният разходомер поддържат потока стабилен, независимо колко поток остава. Дюзата се движи върху XY платформа, която се повтаря до 0,02 mm. Остатъкът пада в тава за бързо почистване. Цялата пневматика е японска SMC, а контролите са точно на повърхността за лесен преглед и настройка. Автоматична помпа за извличане гарантира постоянно захранване. Тази система осигурява чисто, повтарящо се покритие на потока всеки път на вашата онлайн машина за селективно запояване.
Стандартното долно инфрачервено предварително нагряване е напълно регулируемо; горната IR или конвекция с горещ въздух не е задължителна. Отворената структура увеличава максимално топлинното покритие, докато високотемпературната изолация поддържа постоянни температури. Премиум нагревателни елементи и двигатели от водещи марки гарантират години безпроблемна употреба. Всичко е plug-in дизайн — не са необходими инструменти за обслужване. Платките излизат равномерно активирани и без напрежение, готови за перфектни спойки в автоматичната машина за запояване със селективна вълна PCBA.
Немска електромагнитна помпа произвежда ултрастабилен вълнов пик. Задайте температура, N2 поток, височина на вълната и автоматично калибриране направо в софтуера. Титаниево гърне за спояване с външен чугунен нагревател загрява бързо и никога не изтича. Вграденото азотно отопление осигурява перфектно овлажняване и почти нулева шлака. CCD в реално време записва 900 часа видео за проследимост. Високоскоростни леки XYZ оси, запечатани срещу замърсяване, плюс лазерно откриване на височината на вълната и автоматично почистване на дюзите поддържат онлайн машината за селективно запояване безупречна смяна след смяна.
Релсите със специален профил и трисекционната ролкова система преместват дъските нежно и прецизно. Страничните и горните скоби фиксират PCBA здраво на място. Удебелените релси издържат до 20 кг товари без огъване. Високопрецизните задвижващи модули позиционират перфектно платките от флюс до предварително загряване до запояване. Цялата трансмисия е създадена за 24/7 производство на PCBA автоматична машина за запояване със селективна вълна.
PLC и шинната архитектура от висок клас отговарят на стандартите CE и Industry 4.0. Окабеляването на Cat-6 и електрониката на световната марка осигуряват светкавична реакция и стабилна надеждност. Насочвано програмиране, автоматично разпознаване на CCD дюзи, базирана на картина корекция на координати, наблюдение на живо с едно щракване и многоезична поддръжка правят настройката лесна. Пълната проследимост на всеки параметър поддържа качеството заключено във вашата онлайн машина за селективно запояване.
Насочвано програмиране стъпка по стъпка, автоматично откриване на дюзи, интелигентно редактиране на картина, показване на данни в реално време и превключване на CCD изглед с един бутон правят машината невероятно лесна за работа. Поддържа китайски, английски, японски, руски и др. Вграден MES, Wi-Fi, дистанционен достъп, гласови аларми и персонализирани светлини информират операторите и контролират PCBA автоматичната машина за запояване със селективна вълна.
| Спецификация
| Он-лайн селективна вълнова машина за запояване | ||||
| Модел | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Он-лайн модулен | Спрей + предварително загряване и запояване | Спрей + Предварително загряване + Запояване | Спрей + Предварително загряване + Запояване + Запояване | Спрей + Предварително загряване + Запояване + Запояване + Запояване |
| Система за запояване | ||||
| Количество на дюзата | 1 | 1 | 2 | 3 |
| Количество на съда за спояване | 1 комплект | 1 комплект | 2 комплекта | 3 комплекта |
| Двойна гърне (опция) | N/a | опция | опция | опция |
| Мощност на съда за запояване | 2,35kw | 2,35kw | 4.70kw | 7,05kw |
| Flux система | ||||
| Резервоар за съхранение на потока | 1L | 1L | 2L | 2L |
| Поддръжка на потока | Аларма на потока, автоматична | |||
| Напръскайте дюза | Германия Jet Valve (точково и линейно пръскане) 1 комплект | |||
| Размер на пръскането на дюзата | 130um (опция 180um, 210um) | |||
| Скорост на пръскане | 0 ~ 20mm/s | |||
| Скорост на движение на пръскащата дюза | 0 ~ 400mm/s | |||
| Система за предварително загряване | ||||
| Режим на предварително загряване | Горещ въздух и IR | Горещ въздух и IR | Горещ въздух и IR | Горещ въздух и IR |
| Зона за предварително нагряване | Д500*Ш500 мм | Д500*Ш500 мм | Д500*Ш500 мм | Д500*Ш500 мм |
| Зона за предварително загряване | Горен горещ въздух: 2, Долен IR: 1 | |||
| Мощност на долното предварително нагряване | Макс.12kw | |||
| Горна мощност на предварително загряване | Макс.6kw | |||
| Време за загряване | Прибл. 15 минути (настройка 150 ℃) | |||
| Режим на управление | PC+PLC | |||
| Транспортна система | ||||
| Размер на PCB (с приспособление) | 120*60~500*500 мм | |||
| Смяна на PCB | Онлайн | |||
| PCB Top Clearance | 120 мм | |||
| Височина на транспорта | 900 ± 20 мм | |||
| Транспортна ширина | 60 ~ 500 мм | |||
| Размер: мм | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | Д2600*Ш1950*В1480 |
| Тегло | Приблизително: 800 кг | Приблизително: 1200 кг | Приблизително: 1300 кг | Приблизително: 1500 кг |
| Списък на оборудването на DIP линията
Нашата DIP производствена линия предлага модерни инструменти за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната DIP линия включва линия за вмъкване на DIP за точно поставяне на компоненти, устройство за зареждане на вълни за плавно влизане на печатни платки, устройство за разтоварване на вълни за безопасно излизане и линия за монтажна лента за финални проверки. Тази висококачествена производствена линия за PCB DIP осигурява стабилна работа, надеждно вмъкване на THT и рентабилен монтаж, отговаряйки на разнообразни нужди на индустрията. С модулни дизайни и глобална поддръжка от I.C.T, той повишава производителността за задачи, извършвани през дупки.
| Име на продукта | Предназначение в DIP линия |
|---|---|
Автоматична машина за вмъкване | Автоматично поставя компоненти върху печатни платки с прецизност за DIP производствена линия. |
Разтопява спойка, за да образува твърди съединения върху печатни платки по време на процеса на добавяне на THT. | |
Селективна машина за запояване | Прилага спойка селективно към специфични зони за точно THT сглобяване |
Проверява спойките и дефектите в поставянето на DIP сглобени печатни платки. | |
Проверява качеството на вътрешната спойка и скритите дефекти в THT компонентите. | |
Тества електрически характеристики и свързаност на сглобената печатна платка. | |
Пренася плавно печатни платки през DIP линията за ефективно сглобяване и проверка. |
| Видео за успеха на клиента

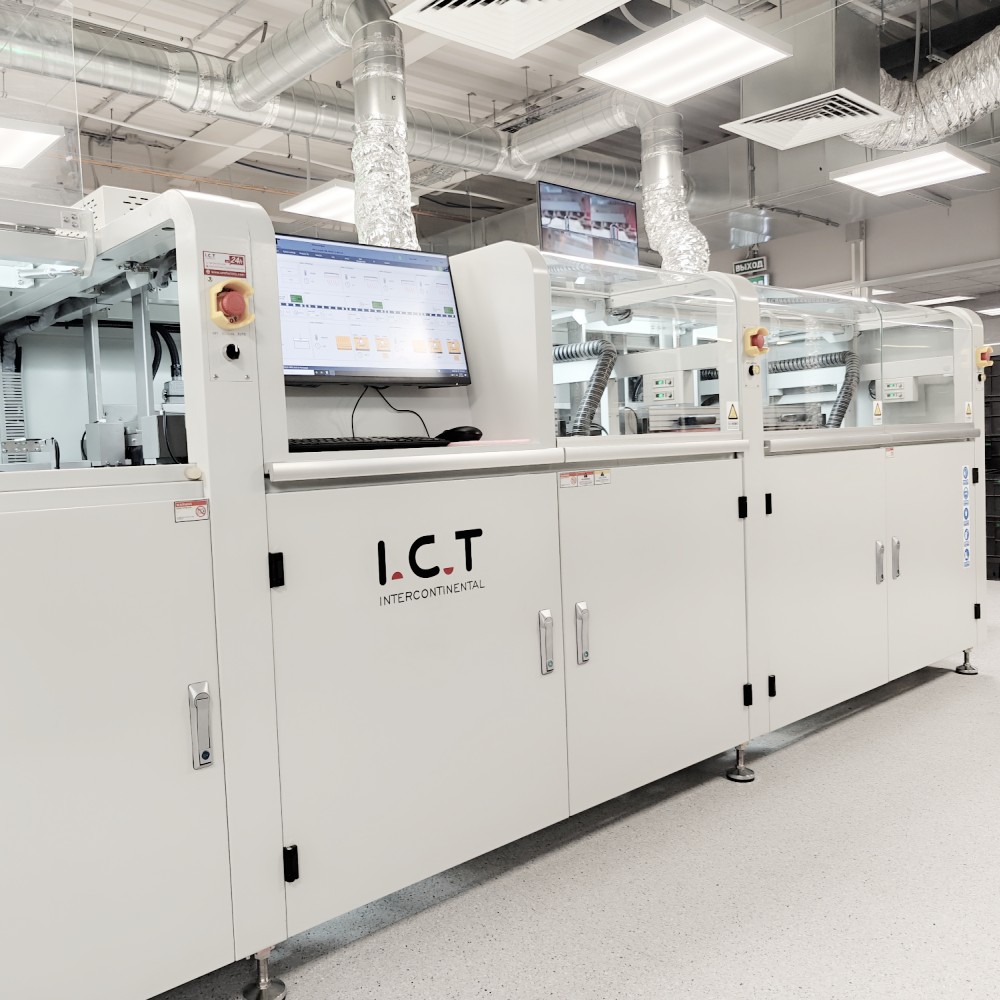

През 2025 г. клиент от Виетнам, доставящ световноизвестна марка фотоапарати, посети нашата фабрика, за да приеме тяхната нова онлайн машина за селективно запояване. Нашите инженери проведоха пълни демонстрации на реални печатни платки, обучиха екипа си за програмиране, калибриране на вълните и ежедневна поддръжка и им позволиха да гледат на живо CCD мониторинг, докато се формират идеални съединения. Практическата сесия им даде пълна увереност за бързо стартиране у дома и доказа ангажимента на I.C.T за истинска глобална поддръжка.
| Професионално обслужване и обучение
От инсталация и пускане в експлоатация до текуща поддръжка и надстройки, I.C.T ви пази. Нашите 20 инженера се занимават с планиране на линии, оптимизация на процеси и практическо обучение навсякъде по света. Дистанционна диагностика, запаси от резервни части на множество континенти и 24-часова реакция поддържат вашата PCBA автоматична машина за запояване със селективна вълна да работи с максимална ефективност в продължение на години.

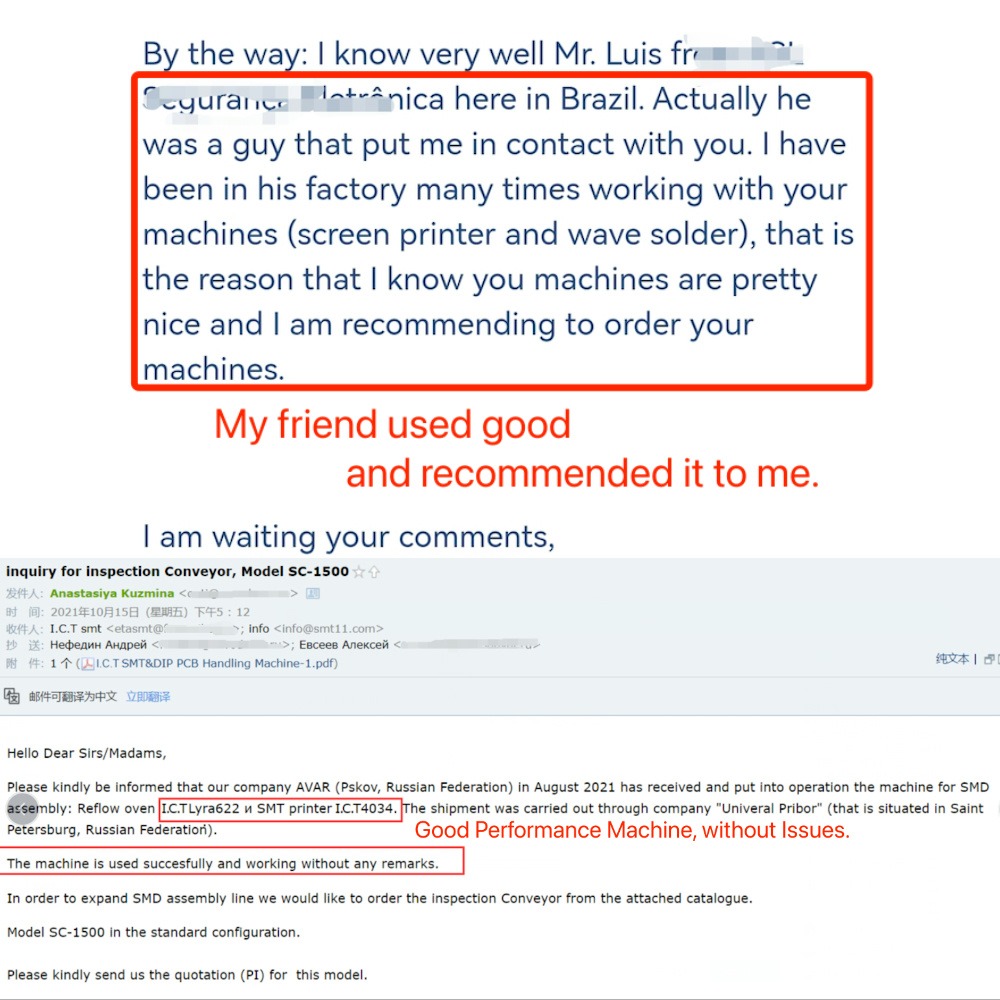

| Похвала на клиента
Клиентите обичат нашите търпеливи, експертни инженери, които обучават задълбочено по време на приемане в завода и стартиране на място. Те са възхитени от прецизната точност на потока на онлайн машината за селективно запояване, стабилна вълна и прости контроли, които намаляват дефектите и повишават производителността. Защитната опаковка пристига без повреди всеки път, а нашата светкавична реакция — често отстраняване на проблеми от разстояние в същия ден — прави I.C.T партньорът, на когото имат пълно доверие.
| Индустриални сертификати
I.C.T продуктите носят CE за безопасност, RoHS за съответствие с околната среда, ISO9001 за управление на качеството и множество патенти за струйни клапани, електромагнитни помпи и системи за лазерно откриване. Тези знаци доказват, че вашата онлайн машина за селективно запояване отговаря на най-високите световни стандарти за производителност, безопасност и иновации.
| Относно компанията и фабриката I.C.T
От 2012 г. насам се развиваме бързо с вътрешна научноизследователска и развойна дейност и 12 000 m² модерна фабрика. 89 служители, включително 20 инженери и 8 клона, обслужват над 1600 клиенти в 72 страни. Стриктната проверка и пълните системи за качество подкрепят всяка машина, докато цялостните готови решения — планиране, оборудване, обучение, оптимизация — помагат на производителите на електроника по целия свят да успеят с автоматичната машина за запояване със селективна вълна PCBA.
