I.C.T-6561
I.C.T
| Количество: | |
|---|---|

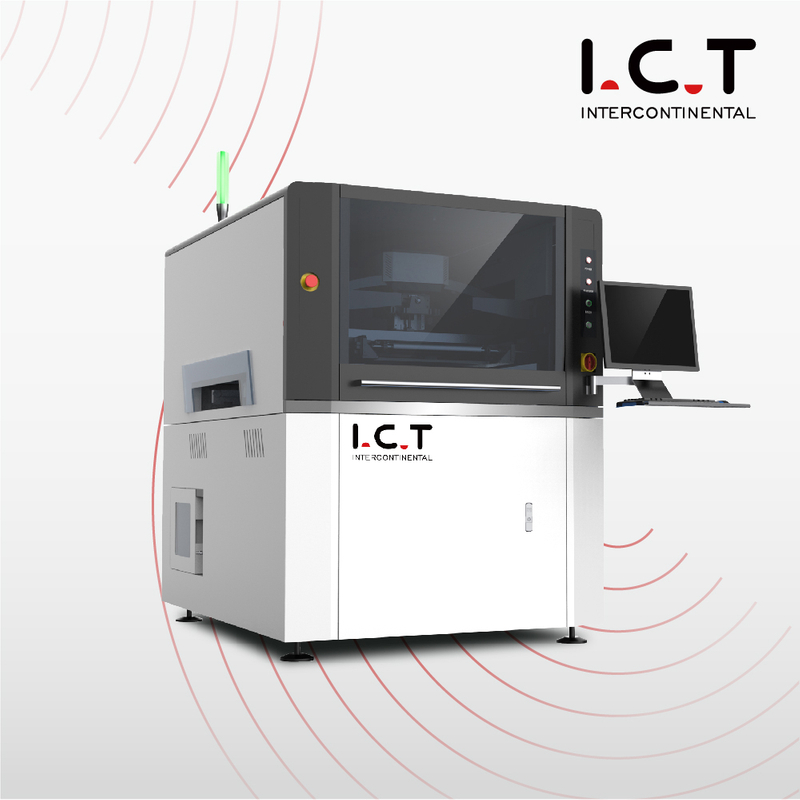

| Основи на ситопечатна машина за печатни платки SMT
Машината за ситопечат SMT PCB Stencil обработва печатни платки до 650x610 mm с цикли под 7 секунди. Висока точност ±0,01 mm повторение и 0,025 mm печат костюм LED, автомобили, електроника. Автоматичните функции включват калибриране на PCB, обратна връзка за налягането, почистване на шаблона. Опцията за печат с лепило работи добре. Stencil PCB принтерът използва Windows 10 за лесна навигация. Industry 4.0 и MES позволяват информация в реално време. I.C.T осигурява пълно планиране и поддръжка. Този автоматичен принтер за шаблони SMT отговаря на различни нужди в машината за печат на печатни платки SMT. Машината за ситопечат за SMT намалява ръчната работа. Печатната платка на шаблона на принтера осигурява постоянни резултати.
| Функция
Окачване на арковия мост директно свързва чистачката с два високопрецизни стъпкови двигателя. Това контролира скоростта на разделяне и разстоянието в множество методи. Двойните плъзгащи се релси осигуряват точност и стабилност преди и след работа. Автоматично регулиране на налягането с онлайн обратна връзка формира перфектна паста. Машината за ситопечат SMT PCB Stencil поддържа лепило и различни субстрати. Вносните топ марки имат по-нисък процент на отказ. Срок на експлоатация над десет години. Спестява разходи в машината за ситопечат за SMT. Идеален за фина стъпка в PCB на шаблона на принтера.
Уникалният лентов транспортьор предотвратява проблеми със заседнали печатни платки. Моторните задвижвания прецизно достигат скорост до 1500 mm/s. Налични са упътвания ляво-надясно, дясно-ляво или други. Страничните скоби и вакуумът ефективно захващат дъските. Разрешено изкривяване под 1%. SMT шаблонният принтер автоматично повдига PCB до правилната височина програмно. Магнитни щифтове или маси нагоре-надолу добавят опора. Това гарантира плавен контакт за качествени отпечатъци в печатен печатен принтер за шаблони. Бърза смяна под 5 минути. Подходящ за SMT печатни печатни машини.
Налични са сух, мокър, вакуум и ръчен режим. CCD и почистващите части са разделени за безопасност. Уникалната система за пръскане нанася равномерно отгоре надолу. Софтуерът контролира консумацията на алкохол и хартия. Специален изпускателен двигател осигурява силен вакуум. Машината за ситопечат за SMT открива дупки в шаблона с компенсация на светлината. Автоматичното почистване гарантира перфектен печат в дългосрочен план. Това поддържа високи стандарти в машината за ситопечат SMT PCB Stencil.
| Спецификация
| Модел | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Размер на рамката (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Размер на печатни платки (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Транспортна посока | Ляво-дясно; Право-ляво; Лява ляв; Право-дясно | ||
| Система за поддръжка | Магнитен щифт/нагоре Таблица Регулиран/Поддръжка на блок | ||
| Система за затягане | Странично затягане (вакуумна дюза, автоматизирано прибиращо се Z налягане е опция) | ||
| Принтерна глава | Две независими моторизирани печатащи глави | ||
| Тип чистачка | Неръждаема стомана (стандарт), пластмаса | ||
| Система за почистване | Сухо, мокро, вакуум | ||
| Проверка | 2D инспекция (стандартна) | ||
| Захранване | AC:220±10%,50/60HZ,3Kw | ||
| Метод на контрол | PC контрол | ||
| Размер (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Модел | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Размер на рамката (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Размер на печатни платки (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Размер (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T продължава да работи върху качеството и производителността, спецификациите и външния вид могат да бъдат актуализирани без конкретно известие.

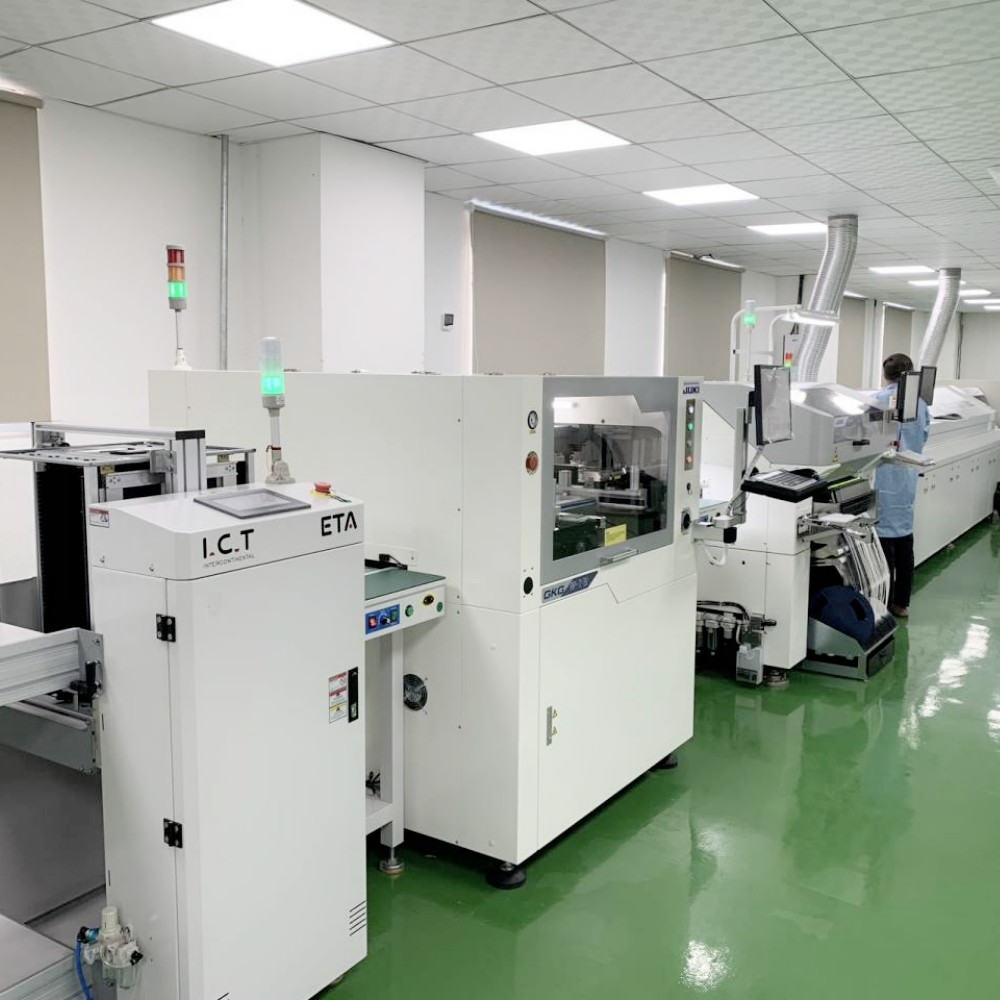

| Списък на оборудването на линията SMT
Нашата висококачествена производствена линия за PCBA включва усъвършенствано оборудване за ефективно и прецизно сглобяване на печатни платки. Напълно автоматизираната SMT линия включва товарач, автоматичен принтер за точно нанасяне на спояваща паста, машина за вземане и поставяне за прецизно поставяне на компоненти, пещ за повторно оформяне за надеждно запояване и AOI система за цялостна проверка на дефекти. Тази висококачествена производствена линия за PCBA осигурява безпроблемна работа, висока надеждност и евтин SMT монтаж, отговаряйки на различни изисквания на индустрията.
| Име на продукта | Предназначение в SMT линия |
|---|---|
| PCB товарач | Автоматично зарежда голи печатни платки към линията. |
| Принтер за паста на спойка | Отпечатва прецизно спояваща паста върху печатни платки. |
| Изберете и поставете машина | Прецизно монтира компоненти върху печатни платки. |
| Рефункционална фурна | Разтопява спойка, за да образува твърди съединения. |
| AOI машина | Проверява спойките и дефектите в поставянето. |
| SPI машина | Проверява височината и качеството на спояващата паста. |
| Оборудване за проследяване | Записва и проследява производствените данни: машина за лазерно маркиране /монтиране на етикети/мастиленоструен принтер |
| Видеоклип за успех на клиента
I.C.T инженери отлетяха до Северна Америка за клиент на инструмент за красота. Те инсталираха две SMT линии с помощта на SMT PCB Stencil Screen печатарска машина. Работата включва анализ на търсенето, калибриране на оборудването, пълно тестване. Обучението преподава съвпадение на зрението, баланс на налягането, MES параметри. Линиите преминаха бързо производствени проверки с точни резултати с малка стъпка. Клиентът похвали инженерните знания, бързите поправки, подобренията на процесите. Този пример показва силата на I.C.T в глобалната услуга за автоматичен печатен печатен принтер за шаблони и SMT автоматичен принтер за шаблони.
| Поддръжка за обслужване и обучение
I.C.T управлява инсталирането, поддръжката, обучението за SMT PCB Stencil Screen печатарска машина. Екипи на място се занимават с настройка, оптимизация, записи на грешки. Дистанционната помощ анализира незабавно проблемите. Сесиите обхващат MMI, обучение, навигация, нови програми за 5-10 минути. Ние преглеждаме клиентските процеси за ефективност и спестяване на разходи. Глобални складове на склад части. Дългосрочните планове включват корекции и подобрения. Това поддържа надеждна работа в SMT PCB печатна машина.
| Отзиви на клиенти
Клиентите харесват I.C.T инженери за професионална работа в чужбина и бързи реакции. Ситопечатната машина за SMT работи с ниски повреди. Опаковката предпазва при транспорт. Обучението прави операцията проста. Един каза: 'Автоматическите функции съкращават времето на цикъла ни'. Друг отбеляза стабилни разпечатки и добра поддръжка за печатна платка за шаблони на принтера.
| Сертификати и стандарти
I.C.T притежава CE, RoHS, ISO9001 за качество и безопасност. Патентите включват почистване на дъгата, контрол на хартията, спрей, избягване на сблъсък, дозиране, анализ на грешки, контрол на точността, процес, инспекция на качеството, шаблонна система, скорост на разделяне, транспорт. Те гарантират иновации и съответствие в световен мащаб.
| За компанията I.C.T и нашата SMT фабрика
I.C.T разполага с вътрешна научноизследователска и развойна дейност и производство с 89 служители, 20 инженери на 12000 m². Ние обслужваме 1600+ клиенти в 72 страни с бърз растеж. Фабриките използват строги тестове и управление на качеството. Ние обхващаме полупроводници до сглобяване на пълни вериги. Осем клона и складове предоставят местно обслужване. Това предоставя цялостни решения за интегриране на SMT PCB Stencil Screen печатарска машина.
