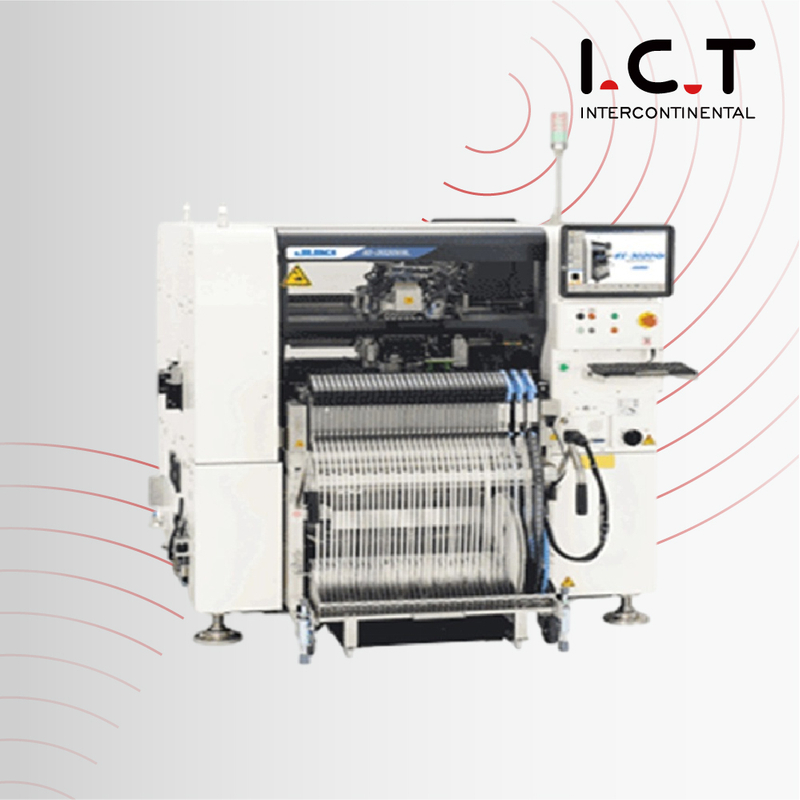

KE-3010A |JUKI SMT машина за монтиране на печатни платки с линеен чип

Споделяне на:

KE-3010A |JUKI SMT машина за монтиране на печатни платки с линеен чип

JUKI KE-3010A Високоскоростен чип стрелец KE3010 е 7-мо поколение модулна машина за поставяне от Juki и представлява най-новата водеща технология за подобрена гъвкавост и качество на продукцията.

Модел:
КЕ-3010А
Марка:
JUKI

Наличност:

Количество:



Запитване Добавяне в кошницата

JUKI KE-3010A Smt Line Chip Pcb Mounter Machine

Въведение

JUKI KE-3010

КЕ-3010А

Високоскоростен стрелец по чипове

KE3010 е 7-мо поколение модулна машина за поставяне от Juki и представлява най-новата водеща технология за подобрена гъвкавост и качество на производството.

Поддържа хибридна фидерна комбинация от електронни и механични фидери с капацитет до 160 двулентови електронни 8 мм фидерни устройства на машина. Максималният размер на платката е 22'x24'.С лазерна глава с множество дюзи (шест дюзи), KE3010 има скорост на поставяне от 18 500 CPH (IPC9850).

1. Подобрена гъвкавост

2. Подобрено качество на продукцията

Особеност

Машина за избор и поставяне на JUKI

1. Единичен портал;1 глава на портал

Идеален за среди с високо миксиране и висока смяна.

2. 6 дюзи на портал

(плюс IC глава на 3020V)

Може да постави 6 компонента едновременно и центрира в движение.

3. Висока точност и ниско ниво на шум

Задвижване с линейни енкодери

Лазер с висока точност

4. Подравнете центрирането на компонентите

Изберете метод на центриране въз основа на типа, формата, размера и материала на компонента.

РАЗМЕР НА ДЪСКА	СПЕЦИФИКАЦИИ НА КОМПОНЕНТА	ФИДЕР ВХОДОВЕ	СПЕЦИФИКАЦИИ ЗА РАЗПОЛОЖЕНИЕ
PWB с по-дълъг размер по оста X (опция)	Височина на компонента: 6/12/20/25 мм	Макс.160 в случай на 8 мм лента (на електрическо устройство за подаване на двойна лента) Използването на електронни подаващи устройства с двойна лента позволява монтиране на максимум 160 вида компоненти.	Скорост на поставяне • IC: 9000CPH (опция за центриране на зрението/MNVC) • ЧИП: 23 500 CPH (лазерно центриране) • ЧИП: 18 500 CPH (лазерно центриране / IPC9850)
	Размер на компонента: • Лазерно разпознаване: 01005 (0402 метричен)～33.5mm • Визуално разпознаване: Стандартна камера 3 mm ~ 33,5 mm Камера с висока разделителна способност 1,0x0,5 mm ~ 20 mm		Точност на поставяне: • Лазерно подравняване: ±0,05 mm (Cpk≧1) • Визия: ±0.04mm

РАЗМЕР НА ДЪСКА

СПЕЦИФИКАЦИИ НА КОМПОНЕНТА

ФИДЕР ВХОДОВЕ

СПЕЦИФИКАЦИИ ЗА РАЗПОЛОЖЕНИЕ

PWB с по-дълъг размер по оста X (опция)

Височина на компонента: 6/12/20/25 мм

Макс.160 в случай на 8 мм лента (на електрическо устройство за подаване на двойна лента)

Използването на електронни подаващи устройства с двойна лента позволява монтиране на максимум 160 вида компоненти.

Скорост на поставяне

• IC: 9000CPH (опция за центриране на зрението/MNVC)

• ЧИП: 23 500 CPH (лазерно центриране)

• ЧИП: 18 500 CPH (лазерно центриране / IPC9850)

Размер на компонента:

• Лазерно разпознаване: 01005 (0402 метричен)～33.5mm

• Визуално разпознаване: Стандартна камера 3 mm ~ 33,5 mm Камера с висока разделителна способност 1,0x0,5 mm ~ 20 mm

Точност на поставяне:

• Лазерно подравняване: ±0,05 mm (Cpk≧1)

• Визия: ±0.04mm

РАЗМЕР НА ДЪСКА	СПЕЦИФИКАЦИИ НА КОМПОНЕНТА	ФИДЕР ВХОДОВЕ	СПЕЦИФИКАЦИИ ЗА РАЗПОЛОЖЕНИЕ
PWB с по-дълъг размер по оста X (опция)	Височина на компонента: 6/12/20/25 мм	Макс.160 в случай на 8 мм лента (на електрическо устройство за подаване на двойна лента) Използването на електронни подаващи устройства с двойна лента позволява монтиране на максимум 160 вида компоненти.	Скорост на поставяне • IC: 9000CPH (опция за центриране на зрението/MNVC) • ЧИП: 23 500 CPH (лазерно центриране) • ЧИП: 18 500 CPH (лазерно центриране / IPC9850)
	Размер на компонента: • Лазерно разпознаване: 01005 (0402 метричен)～33.5mm • Визуално разпознаване: Стандартна камера 3 mm ~ 33,5 mm Камера с висока разделителна способност 1,0x0,5 mm ~ 20 mm		Точност на поставяне: • Лазерно подравняване: ±0,05 mm (Cpk≧1) • Визия: ±0.04mm
